Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

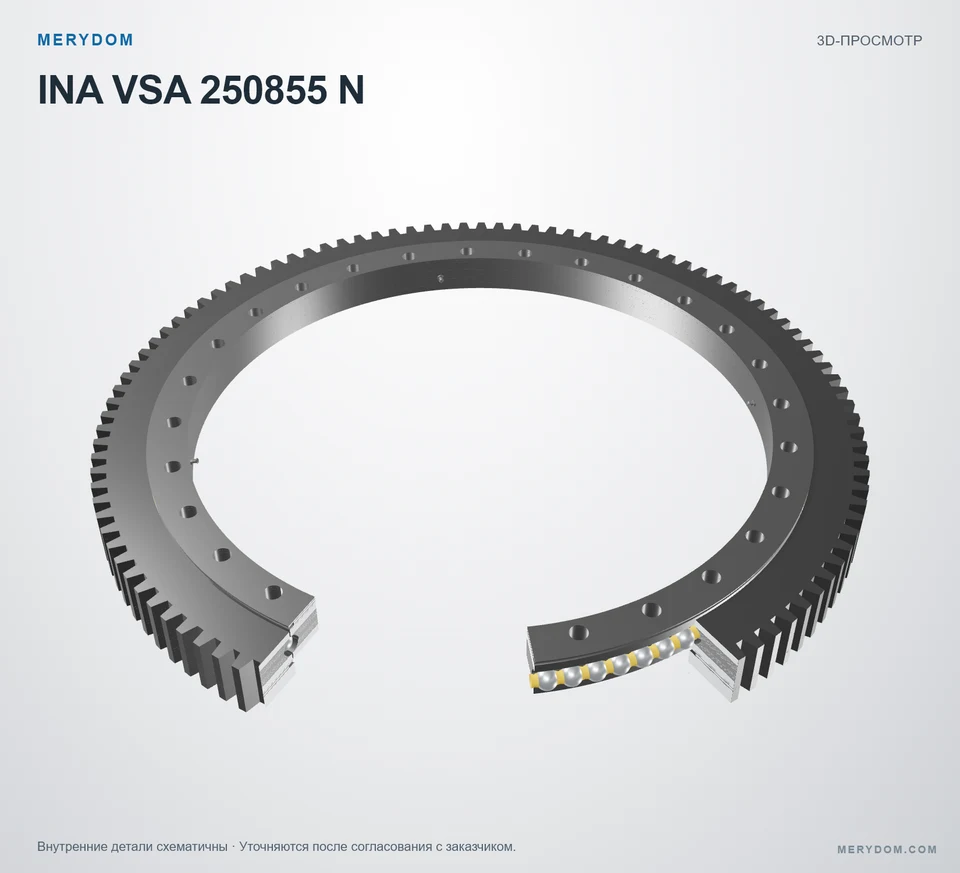

Аналог ОПУ для INA VSA 250855 N
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VSA 250855 N. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: INA VSA 250855 N. Серия: Vsa 25. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
VSA 250855 N
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VSA 250855 N.
- Overall OD (Do)
- 997 mm
- Overall ID (di)
- 755 mm
- Общая высота
- Не опубликовано
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 28 / 28 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (Масса)
- 145 kg
- Общий наружный диаметр (Da)
- 997 mm
- Общий внутренний диаметр (di)
- 755 mm
- Внутренний центрирующий диаметр (diZT)
- 757 mm
- Каталожный диаметр Di (Di)
- 853 mm
- Каталожный центрирующий диаметр DiZT (DiZT)
- 855 mm
- Каталожный диаметр da (da)
- 857 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 916 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 795 mm
- Общее количество монтажных отверстий (nB)
- 28
Зубчатый венец
- Делительный диаметр зубчатого венца (d0)
- 981 mm
- Модуль зубчатого венца (m)
- 9 mm
- Количество зубьев (z)
- 109
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ INA VSA 250855 N
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | VSA 250855 N |
| Сертифицировано для замены | INA VSA 250855 N |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | INA |
| Серия | Vsa 25 Серия |
| Исходная модель | VSA 250855 N |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Масса (Масса) | 145 kg |
| Общий наружный диаметр (Da) | 997 mm |
| Общий внутренний диаметр (di) | 755 mm |
| Внутренний центрирующий диаметр (diZT) | 757 mm |
| Каталожный диаметр Di (Di) | 853 mm |
| Каталожный центрирующий диаметр DiZT (DiZT) | 855 mm |
| Каталожный диаметр da (da) | 857 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 916 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 795 mm |
| Общее количество монтажных отверстий (nB) | 28 |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d0) | 981 mm |
| Модуль зубчатого венца (m) | 9 mm |
| Количество зубьев (z) | 109 |
| Допустимые нагрузки | |
| Максимально допустимая радиальная нагрузка (Fr perm) | 338,8 kN |
| Нормальное усилие на зуб (Fznorm) | 55,1 kN |
| Максимальное усилие на зуб (Fzmax) | 80,2 kN |
| Базовая динамическая осевая грузоподъемность (Ca) | 485 kN |
| Базовая статическая осевая грузоподъемность (C0a) | 2 550 kN |
| Базовая динамическая радиальная грузоподъемность (Cr) | 315 kN |
| Базовая статическая радиальная грузоподъемность (C0r) | 1 150 kN |
| Радиальный зазор (Радиальный зазор) | 0,03 incl. 0,13 mm |
| Осевой зазор при опрокидывании (Осевой зазор при опрокидывании) | 0,05 incl. 0,24 mm |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

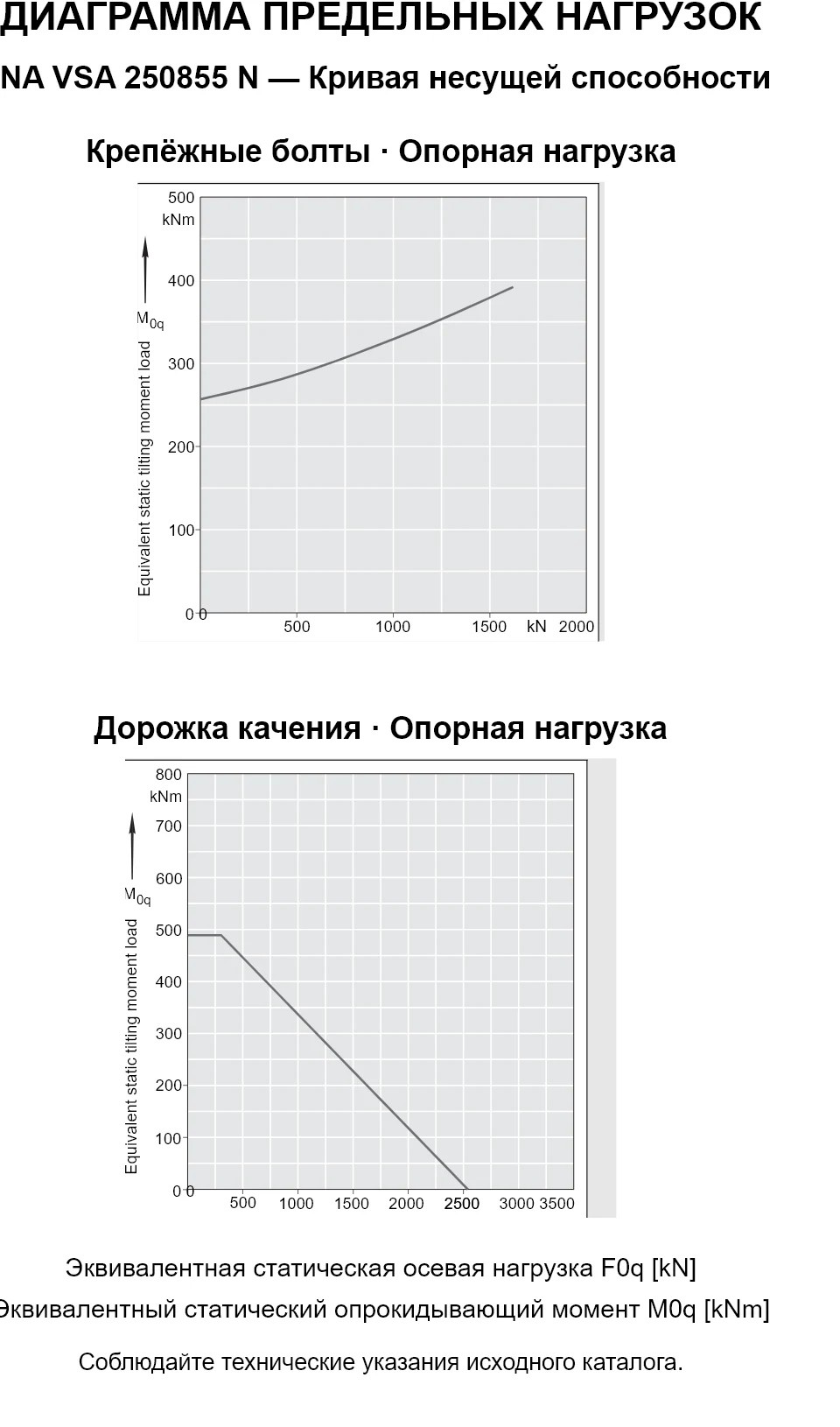

НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии Vsa 25
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для INA VSA 250855 N
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
