INA VSA 250855 N Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA VSA 250855 N. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: INA VSA 250855 N. Seri: Vsa 25. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
VSA 250855 N
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA VSA 250855 N.
- Overall OD (Do)
- 997 mm
- Overall ID (di)
- 755 mm
- Toplam yükseklik
- Yayınlanmamış
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 28 / 28 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (Kütle)
- 145 kg
- Toplam dış çap (Da)
- 997 mm
- Toplam iç çap (di)
- 755 mm
- İç merkezleme çapı (diZT)
- 757 mm
- Katalog çapı Di (Di)
- 853 mm
- Katalog merkezleme çapı DiZT (DiZT)
- 855 mm
- Katalog çapı da (da)
- 857 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 916 mm
- İç bilezik cıvata dairesi (Li)
- 795 mm
- Ortak montaj deliği sayısı (nB)
- 28
Dişli
- Dişli hatve çapı (d0)
- 981 mm
- Dişli modülü (m)
- 9 mm
- Diş sayısı (z)
- 109
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtINA VSA 250855 N Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | VSA 250855 N |
| Şununla değiştirilebilirliği sertifikalı | INA VSA 250855 N |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | INA |
| Seri | Vsa 25 Seri |
| Referans model | VSA 250855 N |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Kütle (Kütle) | 145 kg |
| Toplam dış çap (Da) | 997 mm |
| Toplam iç çap (di) | 755 mm |
| İç merkezleme çapı (diZT) | 757 mm |
| Katalog çapı Di (Di) | 853 mm |
| Katalog merkezleme çapı DiZT (DiZT) | 855 mm |
| Katalog çapı da (da) | 857 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 916 mm |
| İç bilezik cıvata dairesi (Li) | 795 mm |
| Ortak montaj deliği sayısı (nB) | 28 |
| Dişli | |
| Dişli hatve çapı (d0) | 981 mm |
| Dişli modülü (m) | 9 mm |
| Diş sayısı (z) | 109 |
| Yük değerleri | |
| İzin verilen azami radyal yük (Fr perm) | 338,8 kN |
| Normal diş kuvveti (Fznorm) | 55,1 kN |
| Azami diş kuvveti (Fzmax) | 80,2 kN |
| Temel dinamik eksenel yük kapasitesi (Ca) | 485 kN |
| Temel statik eksenel yük kapasitesi (C0a) | 2 550 kN |
| Temel dinamik radyal yük kapasitesi (Cr) | 315 kN |
| Temel statik radyal yük kapasitesi (C0r) | 1 150 kN |
| Radyal boşluk (Radyal boşluk) | 0,03 incl. 0,13 mm |
| Eksenel devrilme boşluğu (Eksenel devrilme boşluğu) | 0,05 incl. 0,24 mm |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

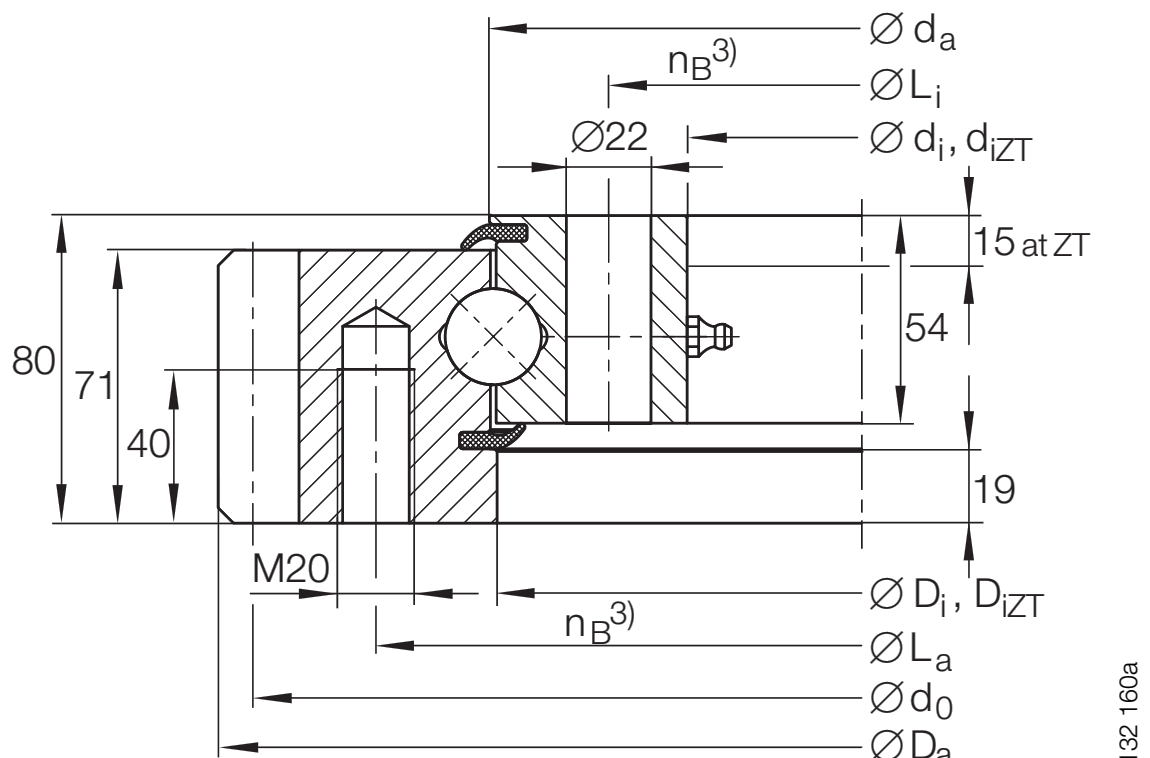

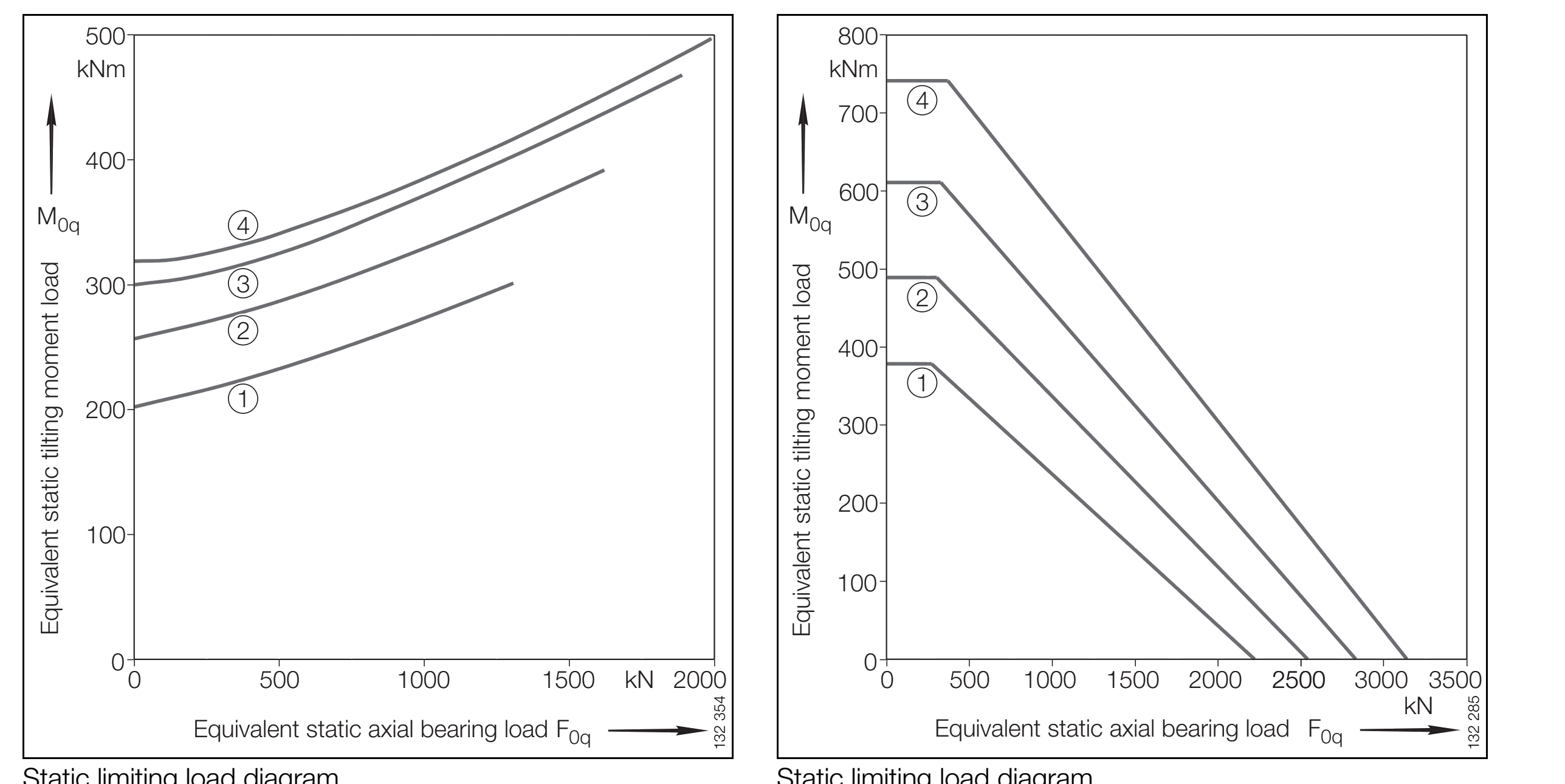

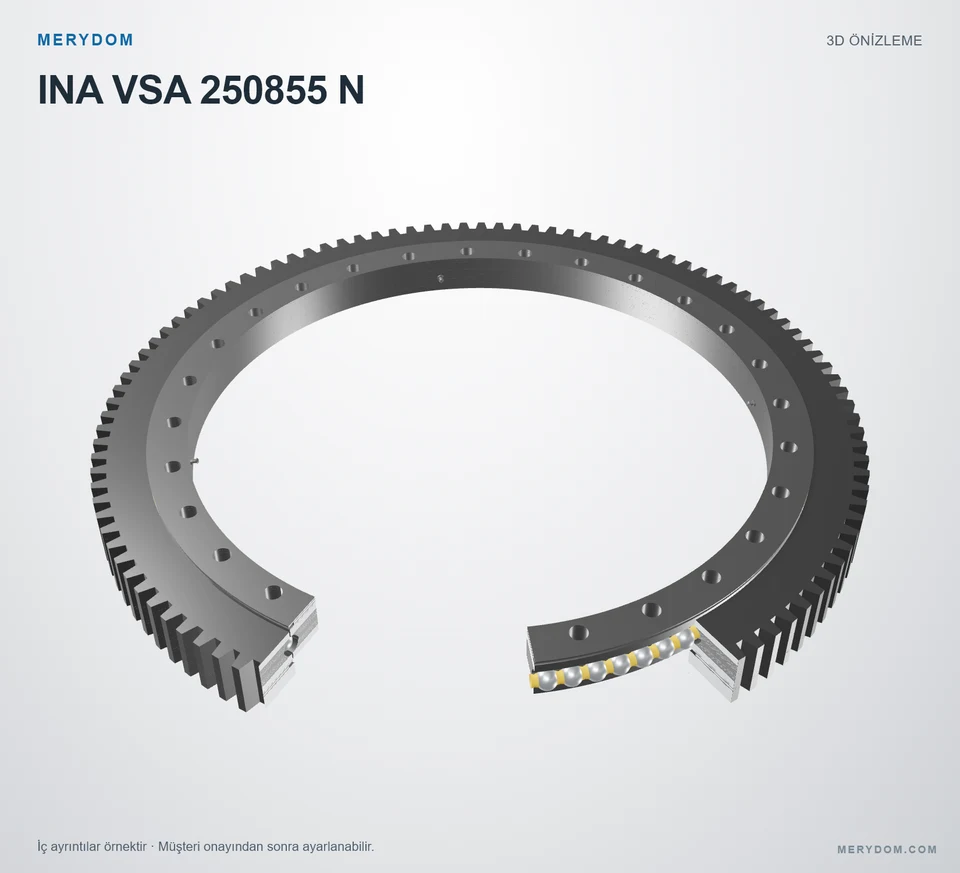

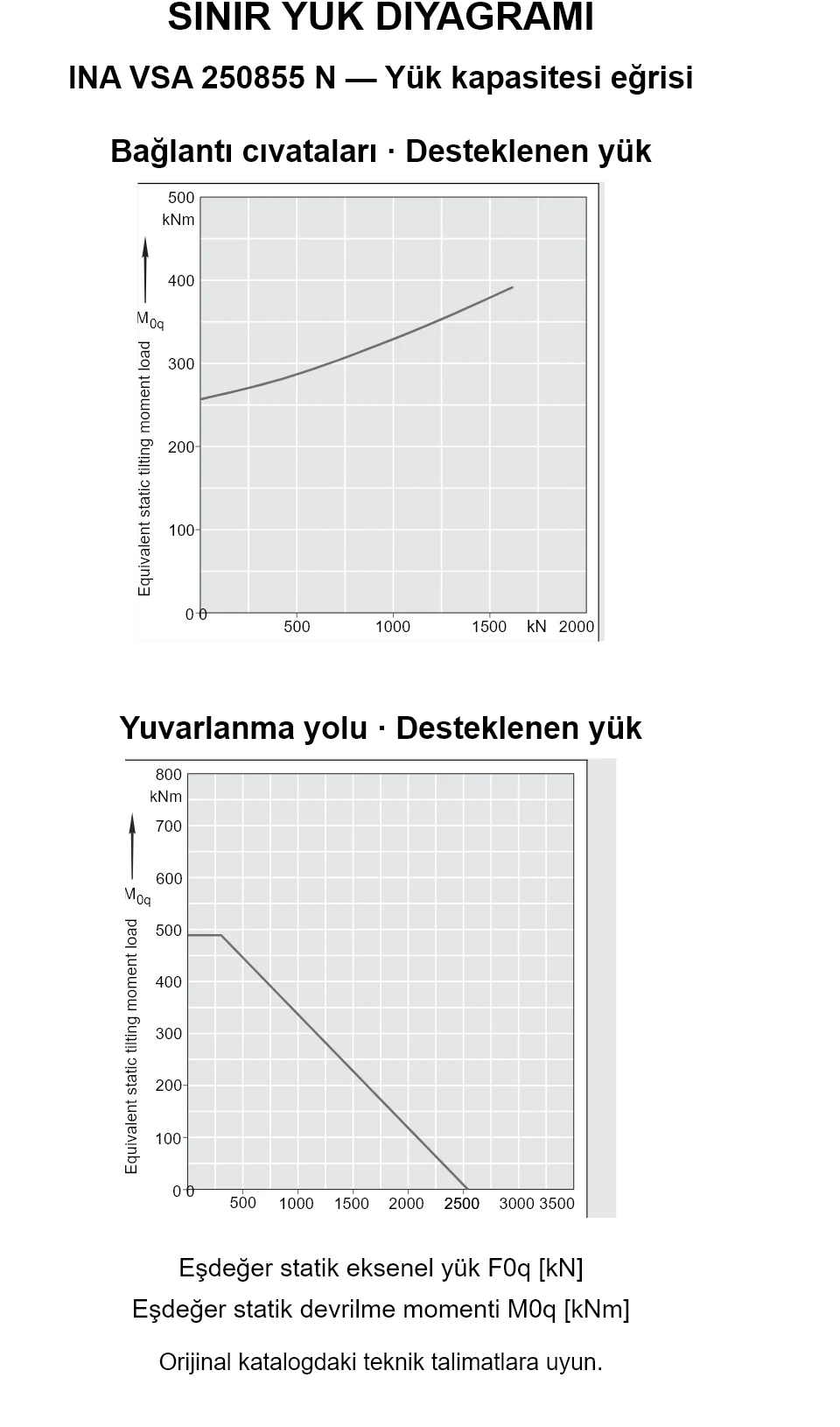

SERİ YÜK KAPASİTESİ
Vsa 25 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
INA VSA 250855 N için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
