Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

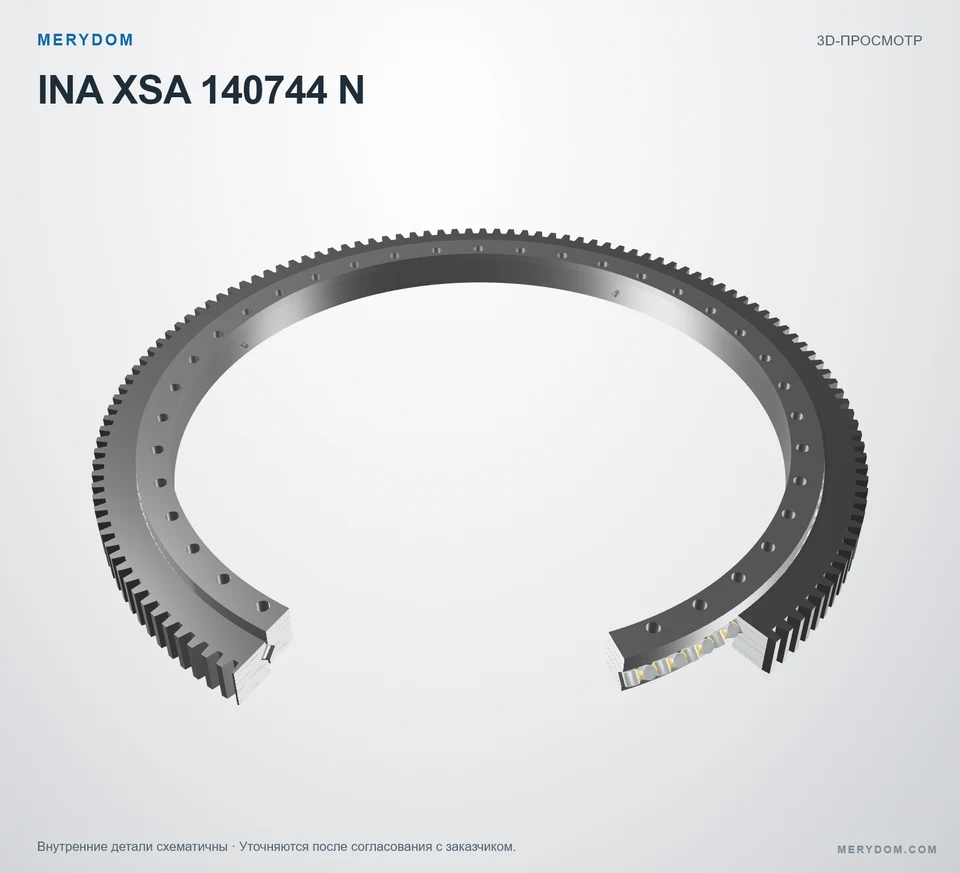

Аналог ОПУ для INA XSA 140744 N
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA XSA 140744 N. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: INA XSA 140744 N. Серия: Xsa 14. Конструкция подшипника: Перекрестные ролики. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
XSA 140744 N
Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA XSA 140744 N.
- Overall OD (Do)
- 838,1 mm
- Overall ID (di)
- 674 mm
- Общая высота
- 56 mm
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 36 / 40 наружное / внутреннее
- Тип подшипника
- Перекрестные ролики
Проверено MERYDOMУровень 3 · Запись инженерной проверки
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

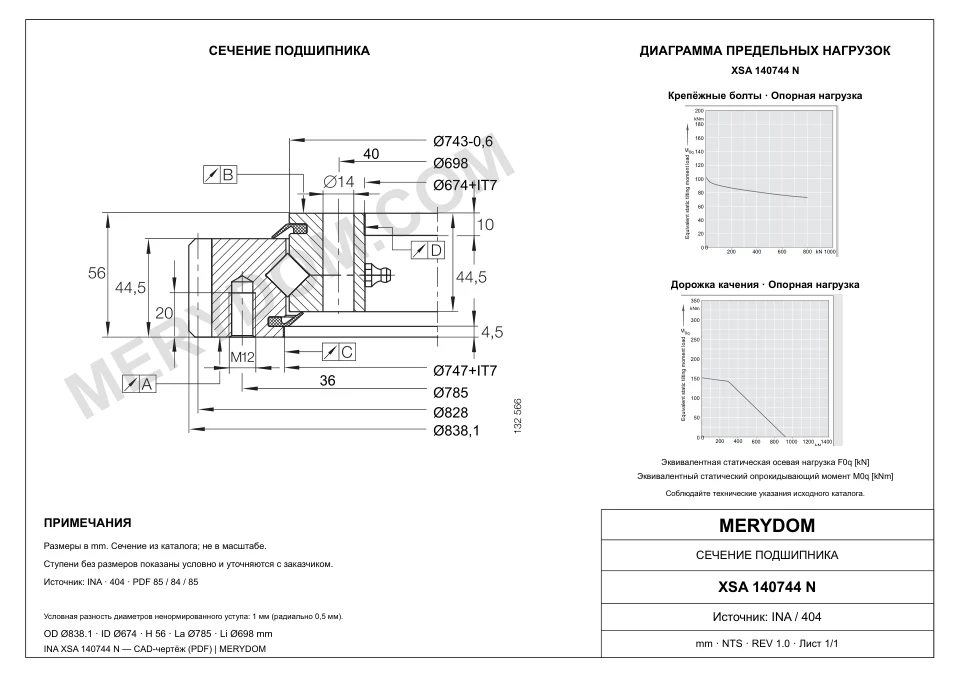

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (Масса)
- 59 kg
- Общий наружный диаметр (Da)
- 838,1 mm
- Общий внутренний диаметр (di)
- 674 mm
- Каталожный диаметр Di (Di)
- 747 mm
- Каталожный диаметр da (da)
- 743–0,6 mm
- Общая высота (H)
- 56 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 785 mm
- Количество монтажных отверстий наружного кольца (na)
- 36
- Окружность крепежных отверстий внутреннего кольца (Li)
- 698 mm
- Количество монтажных отверстий внутреннего кольца (ni)
- 40
Зубчатый венец
- Делительный диаметр зубчатого венца (d0)
- 828 mm
- Модуль зубчатого венца (m)
- 6 mm
- Количество зубьев (z)
- 138
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ INA XSA 140744 N
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | XSA 140744 N |
| Сертифицировано для замены | INA XSA 140744 N |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | INA |
| Серия | Xsa 14 Серия |
| Исходная модель | XSA 140744 N |
| Система измерения | Метрическая |
| Конструкция подшипника | Перекрестные ролики |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Масса (Масса) | 59 kg |
| Общий наружный диаметр (Da) | 838,1 mm |
| Общий внутренний диаметр (di) | 674 mm |
| Каталожный диаметр Di (Di) | 747 mm |
| Каталожный диаметр da (da) | 743–0,6 mm |
| Общая высота (H) | 56 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 785 mm |
| Количество монтажных отверстий наружного кольца (na) | 36 |
| Окружность крепежных отверстий внутреннего кольца (Li) | 698 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 40 |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d0) | 828 mm |
| Модуль зубчатого венца (m) | 6 mm |
| Количество зубьев (z) | 138 |
| Допустимые нагрузки | |
| Максимально допустимая радиальная нагрузка (Fr perm) | 148,7 kN |
| Нормальное усилие на зуб (Fznorm) | 21,3 kN |
| Максимальное усилие на зуб (Fzmax) | 31,5 kN |
| Базовая динамическая осевая грузоподъемность (Ca) | 315 kN |
| Базовая статическая осевая грузоподъемность (C0a) | 930 kN |
| Базовая динамическая радиальная грузоподъемность (Cr) | 200 kN |
| Базовая статическая радиальная грузоподъемность (C0r) | 455 kN |
| Преднатяг (Преднатяг) | 0,01 incl. 0,04 mm |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

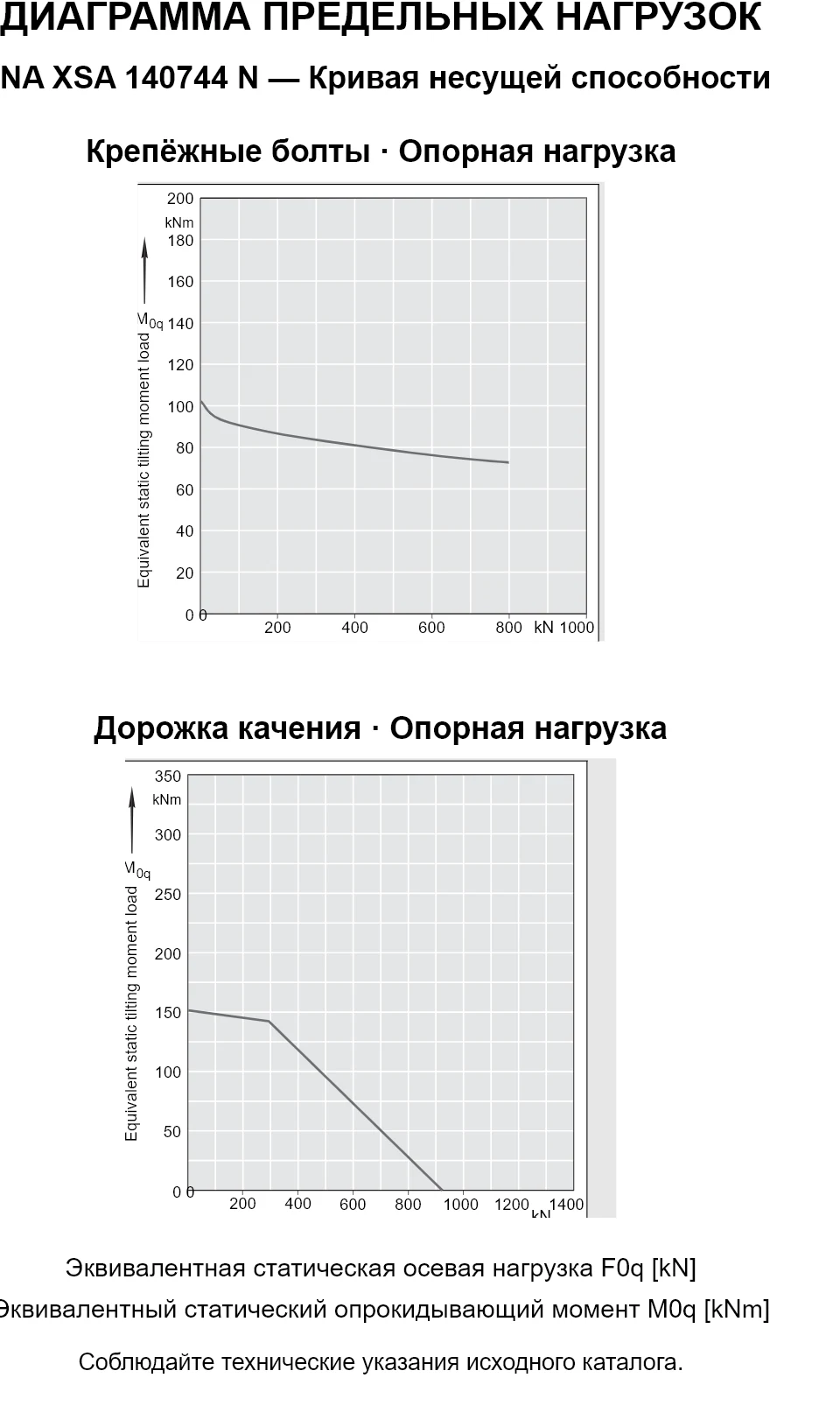

INA XSA 140744 N — Кривая несущей способности
INA XSA 140744 N — Кривая несущей способности
INA XSA 140744 N — Кривая несущей способности. Соблюдайте технические указания исходного каталога.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для INA XSA 140744 N
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
