INA XSA 140744 N Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA XSA 140744 N. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: INA XSA 140744 N. Seri: Xsa 14. Rulman yapısı: Çapraz makaralı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
XSA 140744 N
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA XSA 140744 N.
- Overall OD (Do)
- 838,1 mm
- Overall ID (di)
- 674 mm
- Toplam yükseklik
- Yayınlanmamış
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 36 / 40 dış / iç
- Rulman tasarımı
- Çapraz makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

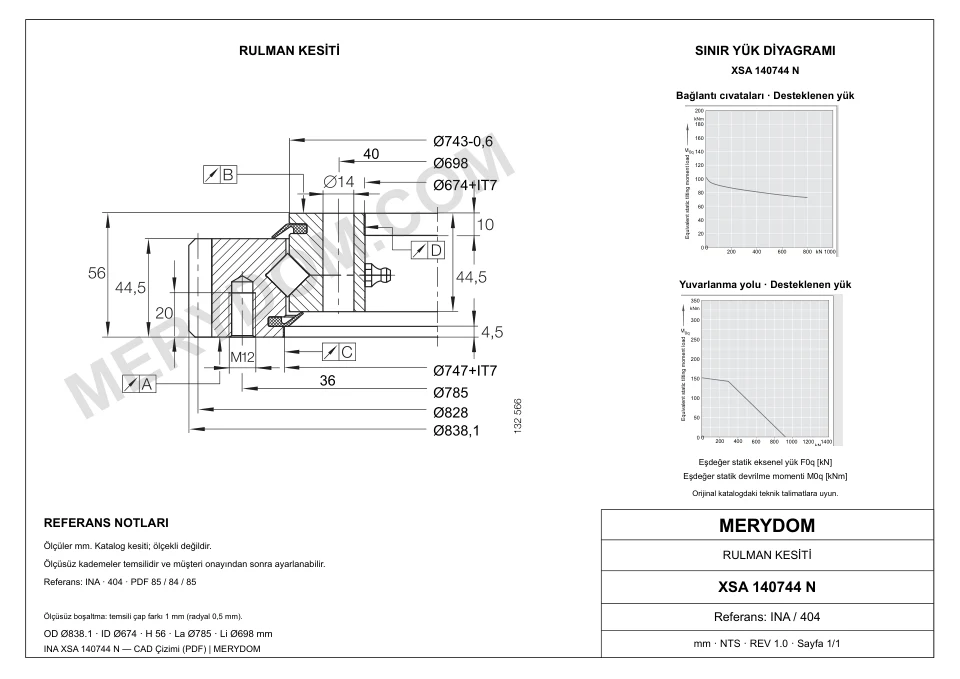

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (Kütle)
- 59 kg
- Toplam dış çap (Da)
- 838,1 mm
- Toplam iç çap (di)
- 674 mm
- Katalog çapı Di (Di)
- 747 mm
- Katalog çapı da (da)
- 743–0,6 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 785 mm
- Dış bilezik montaj deliği sayısı (na)
- 36
- İç bilezik cıvata dairesi (Li)
- 698 mm
- İç bilezik montaj deliği sayısı (ni)
- 40
Dişli
- Dişli hatve çapı (d0)
- 828 mm
- Dişli modülü (m)
- 6 mm
- Diş sayısı (z)
- 138
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtINA XSA 140744 N Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | XSA 140744 N |
| Şununla değiştirilebilirliği sertifikalı | INA XSA 140744 N |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | INA |
| Seri | Xsa 14 Seri |
| Referans model | XSA 140744 N |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Çapraz makaralı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Kütle (Kütle) | 59 kg |
| Toplam dış çap (Da) | 838,1 mm |
| Toplam iç çap (di) | 674 mm |
| Katalog çapı Di (Di) | 747 mm |
| Katalog çapı da (da) | 743–0,6 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 785 mm |
| Dış bilezik montaj deliği sayısı (na) | 36 |
| İç bilezik cıvata dairesi (Li) | 698 mm |
| İç bilezik montaj deliği sayısı (ni) | 40 |
| Dişli | |
| Dişli hatve çapı (d0) | 828 mm |
| Dişli modülü (m) | 6 mm |
| Diş sayısı (z) | 138 |
| Yük değerleri | |
| İzin verilen azami radyal yük (Fr perm) | 148,7 kN |
| Normal diş kuvveti (Fznorm) | 21,3 kN |
| Azami diş kuvveti (Fzmax) | 31,5 kN |
| Temel dinamik eksenel yük kapasitesi (Ca) | 315 kN |
| Temel statik eksenel yük kapasitesi (C0a) | 930 kN |
| Temel dinamik radyal yük kapasitesi (Cr) | 200 kN |
| Temel statik radyal yük kapasitesi (C0r) | 455 kN |
| Ön yük (Ön yük) | 0,01 incl. 0,04 mm |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
SERİ YÜK KAPASİTESİ

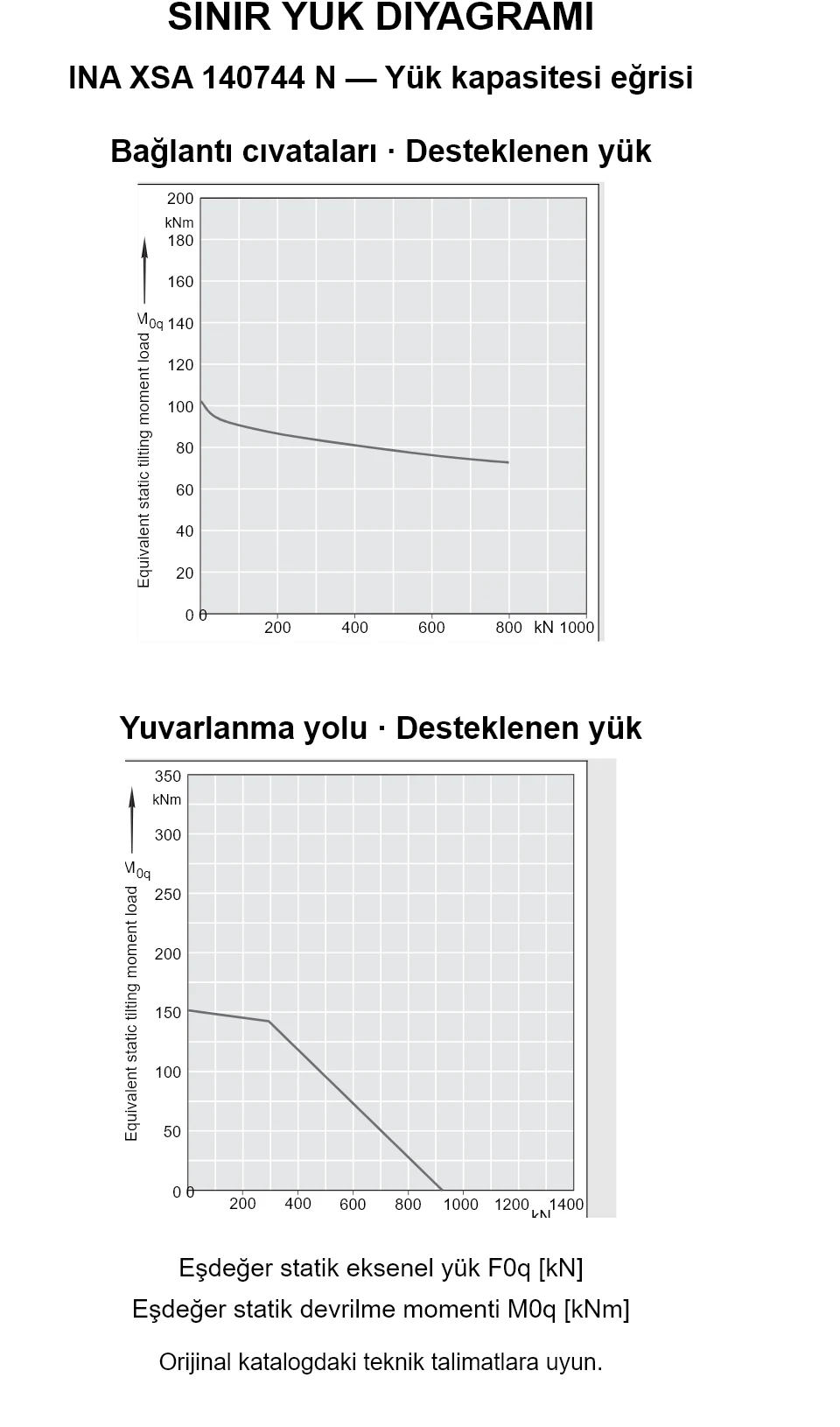

Xsa 14 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
INA XSA 140744 N için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
