Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni

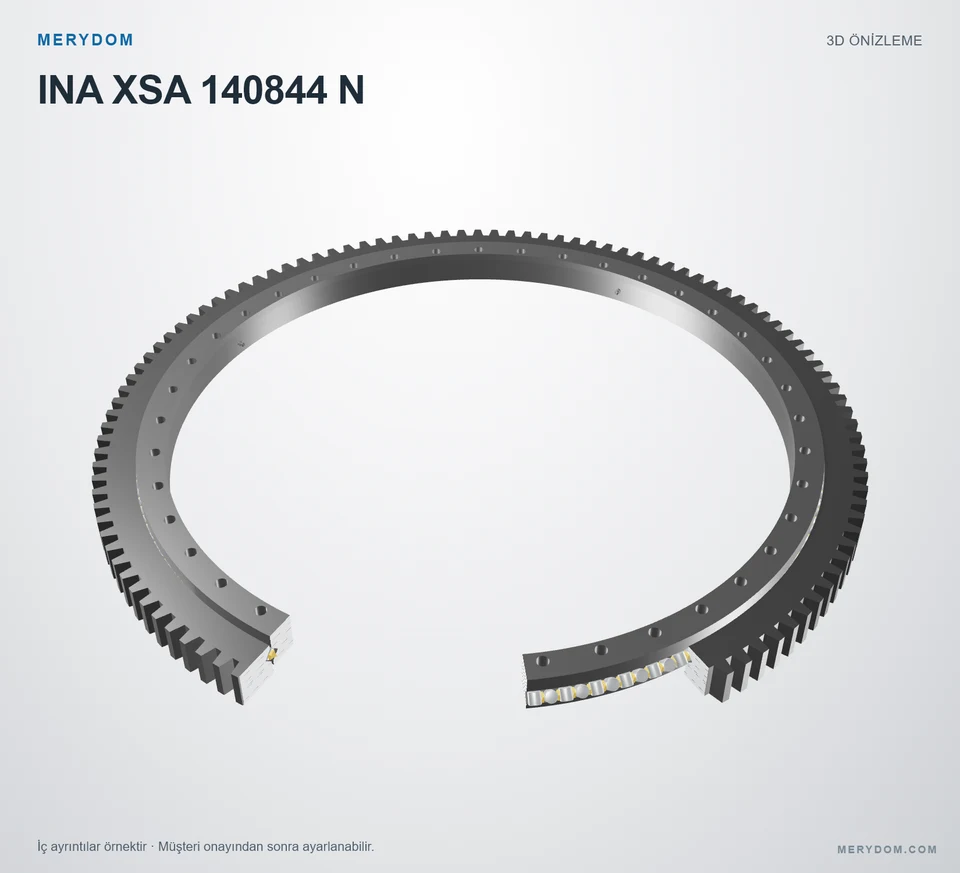

INA XSA 140844 N Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA XSA 140844 N. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: INA XSA 140844 N. Seri: Xsa 14. Rulman yapısı: Çapraz makaralı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
XSA 140844 N
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA XSA 140844 N.
- Overall OD (Do)
- 950,1 mm
- Overall ID (di)
- 774 mm
- Toplam yükseklik
- Yayınlanmamış
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 36 / 40 dış / iç
- Rulman tasarımı
- Çapraz makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri

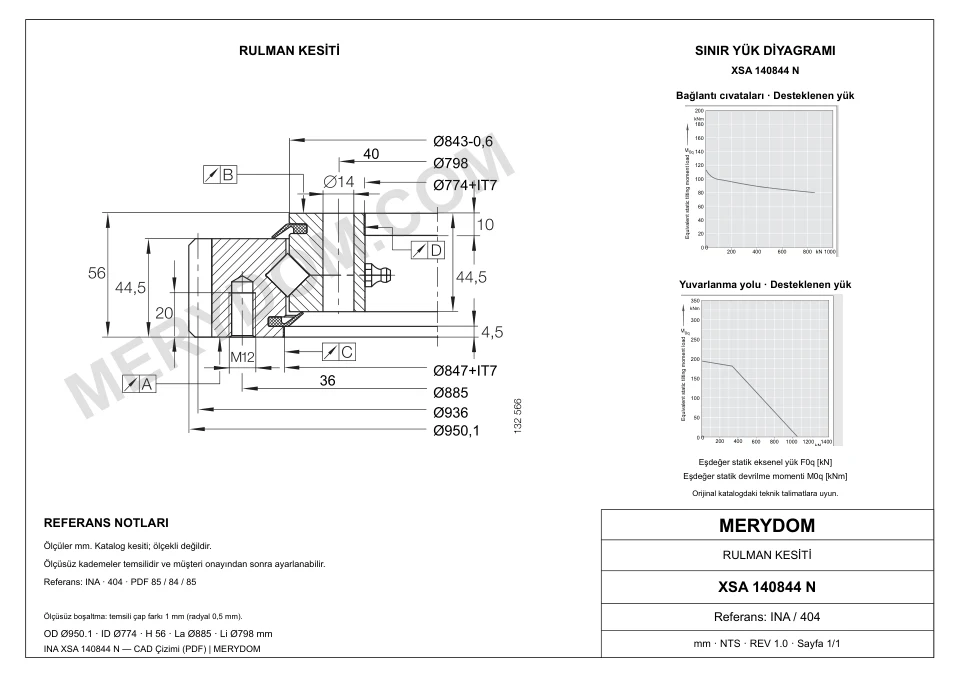

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (Kütle)
- 71 kg
- Toplam dış çap (Da)
- 950,1 mm
- Toplam iç çap (di)
- 774 mm
- Katalog çapı Di (Di)
- 847 mm
- Katalog çapı da (da)
- 843–0,6 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 885 mm
- Dış bilezik montaj deliği sayısı (na)
- 36
- İç bilezik cıvata dairesi (Li)
- 798 mm
- İç bilezik montaj deliği sayısı (ni)
- 40
Dişli
- Dişli hatve çapı (d0)
- 936 mm
- Dişli modülü (m)
- 8 mm
- Diş sayısı (z)
- 117
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtINA XSA 140844 N Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | XSA 140844 N |
| Şununla değiştirilebilirliği sertifikalı | INA XSA 140844 N |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | INA |
| Seri | Xsa 14 Seri |
| Referans model | XSA 140844 N |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Çapraz makaralı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Kütle (Kütle) | 71 kg |
| Toplam dış çap (Da) | 950,1 mm |
| Toplam iç çap (di) | 774 mm |
| Katalog çapı Di (Di) | 847 mm |
| Katalog çapı da (da) | 843–0,6 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 885 mm |
| Dış bilezik montaj deliği sayısı (na) | 36 |
| İç bilezik cıvata dairesi (Li) | 798 mm |
| İç bilezik montaj deliği sayısı (ni) | 40 |
| Dişli | |
| Dişli hatve çapı (d0) | 936 mm |
| Dişli modülü (m) | 8 mm |
| Diş sayısı (z) | 117 |
| Yük değerleri | |
| İzin verilen azami radyal yük (Fr perm) | 148,7 kN |
| Normal diş kuvveti (Fznorm) | 28,3 kN |
| Azami diş kuvveti (Fzmax) | 42 kN |
| Temel dinamik eksenel yük kapasitesi (Ca) | 340 kN |
| Temel statik eksenel yük kapasitesi (C0a) | 1 050 kN |
| Temel dinamik radyal yük kapasitesi (Cr) | 215 kN |
| Temel statik radyal yük kapasitesi (C0r) | 510 kN |
| Ön yük (Ön yük) | 0,01 incl. 0,04 mm |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
SERİ YÜK KAPASİTESİ

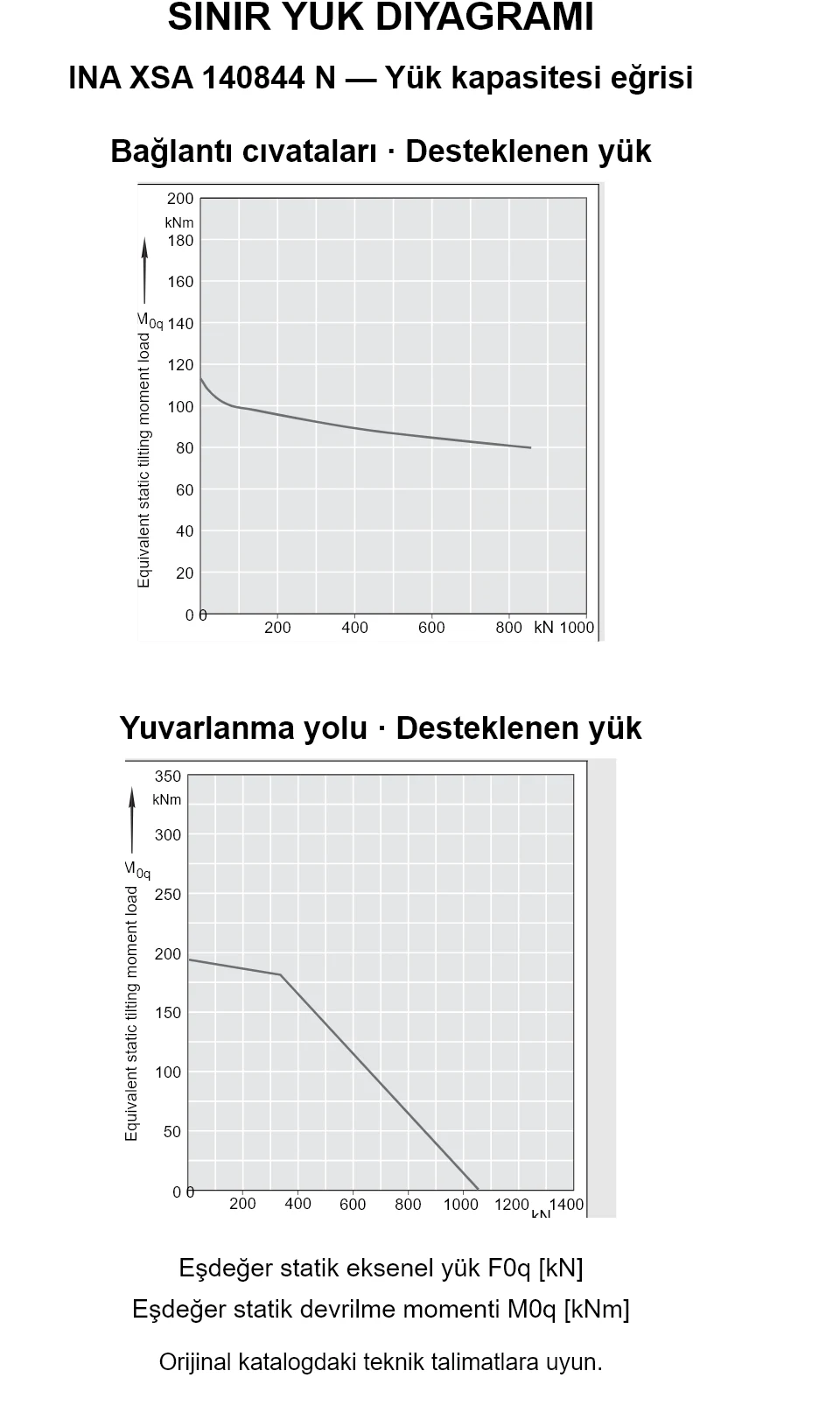

Xsa 14 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
INA XSA 140844 N için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
