Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
Аналог ОПУ для Kaydon 16279001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16279001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16279001. Серия: Dt. Конструкция подшипника: Восьмиточечный шариковый контакт. Исполнение зубчатого венца: Внутреннее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
16279001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16279001.
- Overall OD (Do)
- 109.375 in
- Overall ID (di)
- 87.170 in
- Общая высота
- 9.312 in
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 66 / 66 наружное / внутреннее
- Тип подшипника
- Восьмиточечный шариковый контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 109.375 inпримерно 2 778,13 mm
- Общий внутренний диаметр (di)
- 87.170 inпримерно 2 214,1 mm
- Внутренний диаметр корпуса внутреннего кольца (dr)
- 87.170 inпримерно 2 214,1 mm
- Общая высота (H)
- 9.312 inпримерно 236,52 mm
- Масса в сборе (G)
- 7100 lbпримерно 3 220,506 kg
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 102.953 inпримерно 2 615,01 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 93.504 inпримерно 2 375 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 87.874 inпримерно 2 232 mm
- Количество зубьев (z2)
- 124
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16279001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16279001 |
| Сертифицировано для замены | Kaydon 16279001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Dt Серия |
| Исходная модель | 16279001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Восьмиточечный шариковый контакт |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 109.375 inпримерно 2 778,13 mm |
| Общий внутренний диаметр (di) | 87.170 inпримерно 2 214,1 mm |
| Общая высота (H) | 9.312 inпримерно 236,52 mm |
| Внутренний диаметр корпуса внутреннего кольца (dr) | 87.170 inпримерно 2 214,1 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 102.953 inпримерно 2 615,01 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 93.504 inпримерно 2 375 mm |
| Делительный диаметр зубчатого венца (D2) | 87.874 inпримерно 2 232 mm |
| Масса в сборе (G) | 7100 lbпримерно 3 220,506 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 94870 lbfпримерно 422 kN |
| Допустимый опрокидывающий момент (Crm) | 9075400 ft·lbfпримерно 12 304,59 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 66 отверстий · 1.593 |
| Отверстия под болты внутреннего кольца (ni) | 66 отверстий · 1.593 |
| Зубчатый венец | |
| Система шага | MODULE |
| Source module (m) | Модуль 18 (источник (18)) |
| Число зубьев (z2) | 124 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

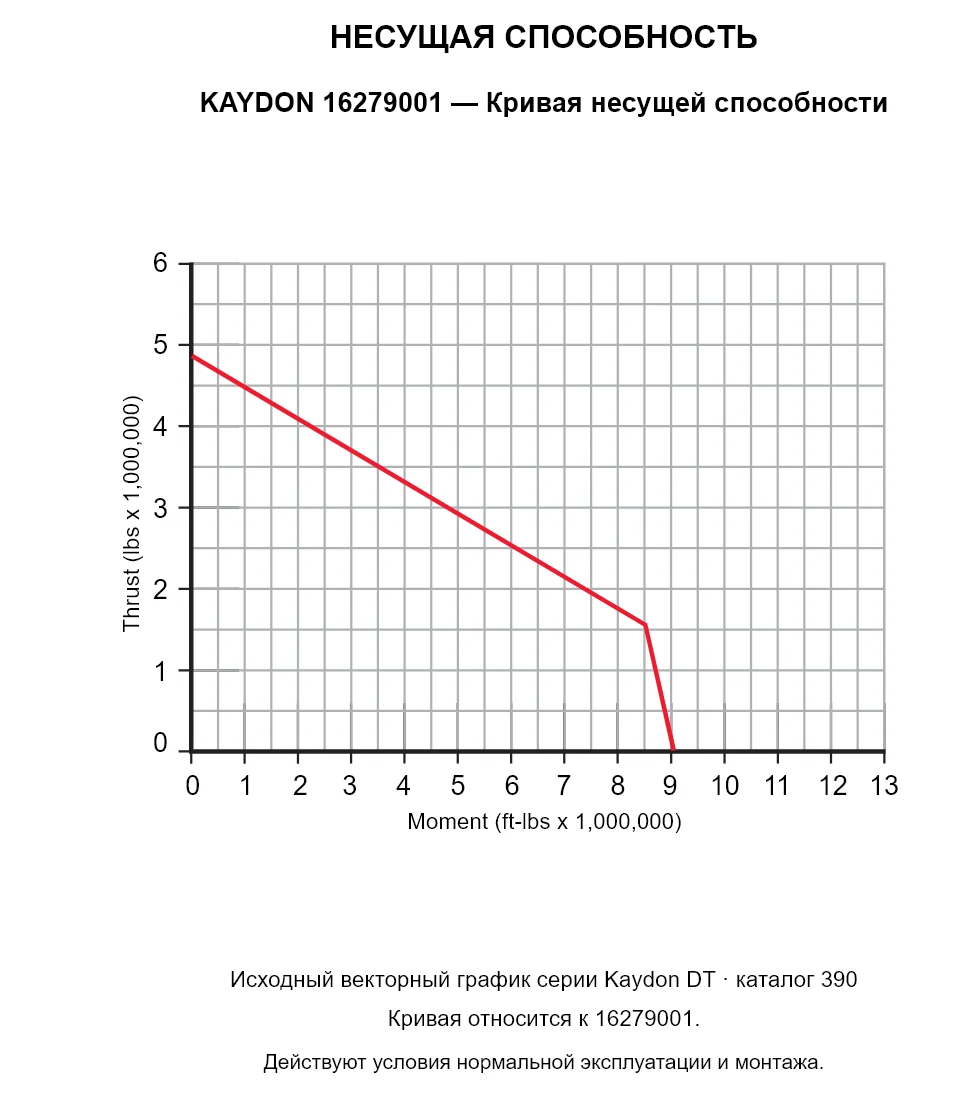

НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии Dt
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Kaydon 16279001
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
