Аналог ОПУ для Kaydon 16309001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16309001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16309001. Серия: Xt. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Внешнее зацепление.
Расположение тел качения: Полный комплект шариков

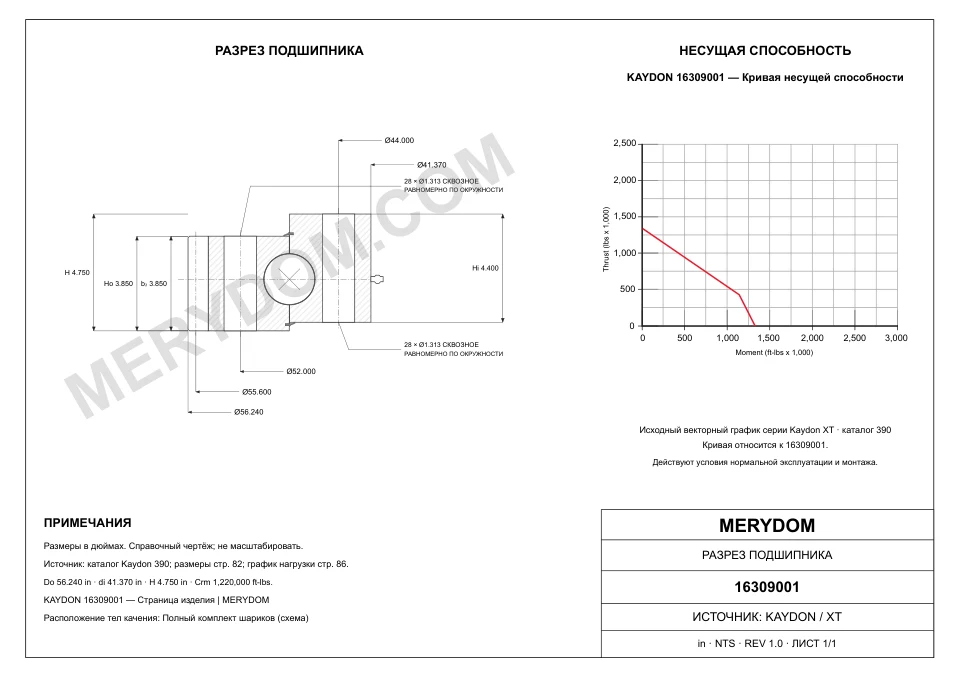

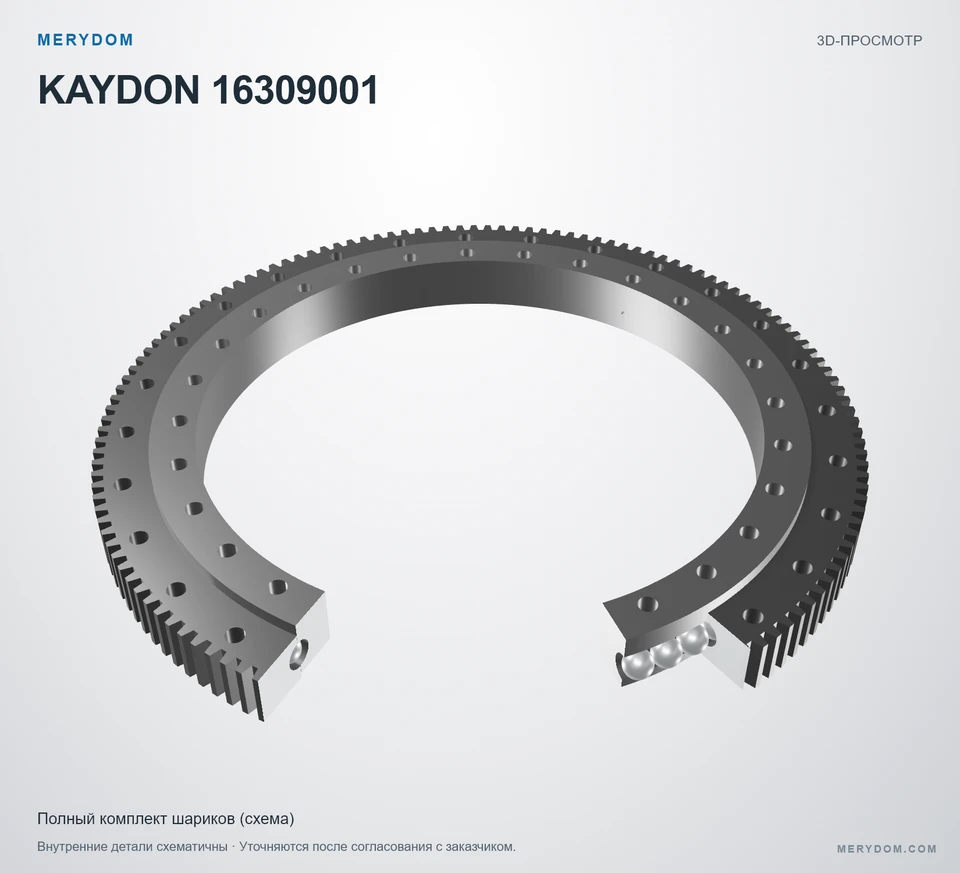

Каталог 390, с. 75: максимальное заполнение шариками. Размер, количество шариков и внутренние зазоры на изображении показаны схематично.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
16309001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16309001.
- Overall OD (Do)
- 56.240 in
- Overall ID (di)
- 41.370 in
- Общая высота
- 4.750 in
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 28 / 28 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 56.240 inпримерно 1 428,5 mm
- Общий внутренний диаметр (di)
- 41.370 inпримерно 1 050,8 mm
- Общая высота (H)
- 4.750 inпримерно 120,7 mm
- Масса в сборе (G)
- 1133 lbпримерно 513,92 kg
- Высота внутреннего кольца (Hi)
- 4.400 inпримерно 112 mm
- Высота наружного кольца (Ho)
- 3.850 inпримерно 97,8 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 52.000 inпримерно 1 321 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 44.000 inпримерно 1 118 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 55.600 inпримерно 1 412 mm
- Диаметральный питч (Pd)
- 2,5
- Количество зубьев (z2)
- 139
- Ширина зубчатого венца по каталогу (b2)
- 3.850 inпримерно 97,8 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16309001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16309001 |
| Сертифицировано для замены | Kaydon 16309001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Xt Серия |
| Исходная модель | 16309001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 56.240 inпримерно 1 428,5 mm |
| Общий внутренний диаметр (di) | 41.370 inпримерно 1 050,8 mm |
| Общая высота (H) | 4.750 inпримерно 120,7 mm |
| Высота внутреннего кольца (Hi) | 4.400 inпримерно 112 mm |
| Высота наружного кольца (Ho) | 3.850 inпримерно 97,8 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 52.000 inпримерно 1 321 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 44.000 inпримерно 1 118 mm |
| Делительный диаметр зубчатого венца (D2) | 55.600 inпримерно 1 412 mm |
| Масса в сборе (G) | 1133 lbпримерно 513,92 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 29300 lbfпримерно 130,33 kN |
| Допустимый опрокидывающий момент (Crm) | 1220000 ft·lbfпримерно 1 654,1 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 28 отверстий · 1.313 |
| Отверстия под болты внутреннего кольца (ni) | 28 отверстий · 1.313 |
| Зубчатый венец | |
| Система шага | DP |
| Исходный диаметральный питч (Pd) | 2.5 DP |
| Эквивалентный модуль (derived reference only) (m) | 10.16 mm |
| Число зубьев (z2) | 139 |
| Ширина зубчатого венца по каталогу (b2) | 3.850 inпримерно 98 mm |
| Коэффициент смещения профиля (x2) | 0 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

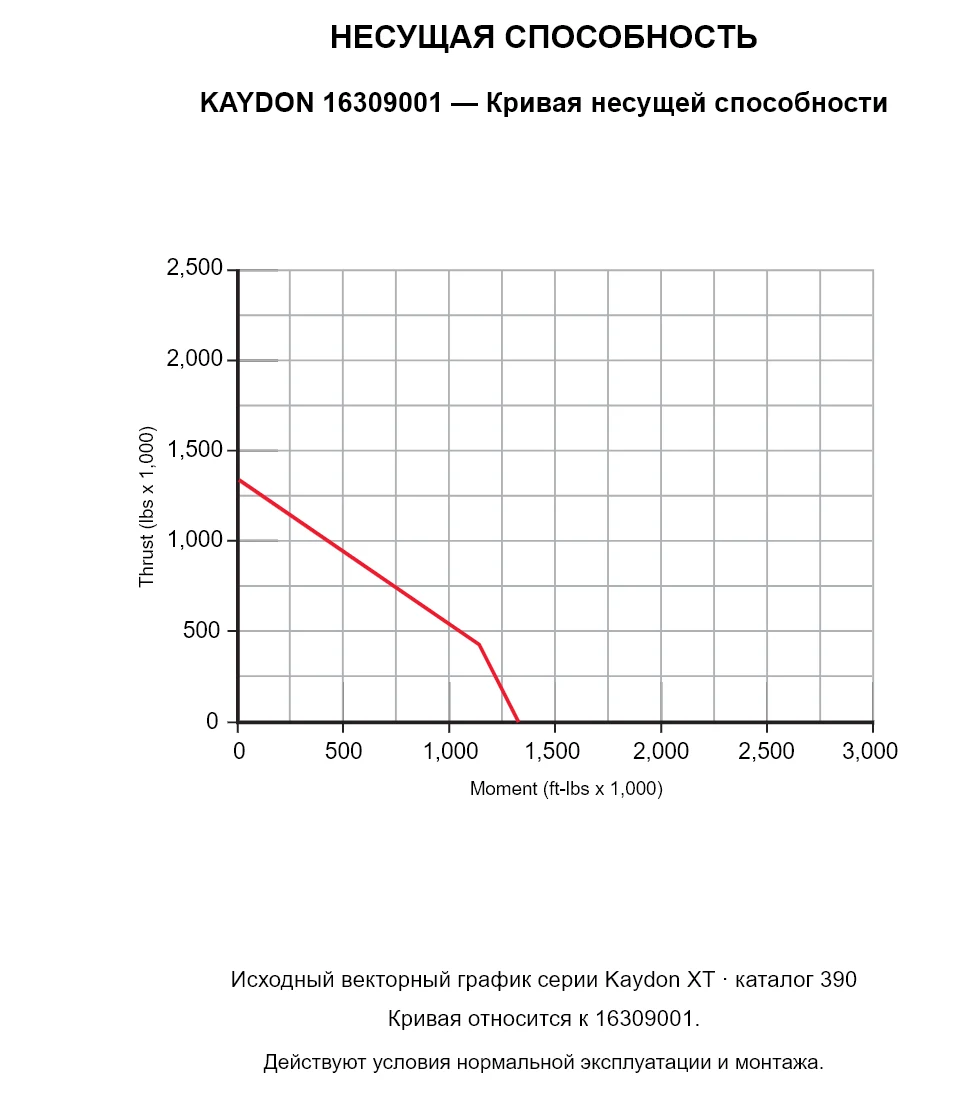

KAYDON 16309001 — Кривая несущей способности
KAYDON 16309001 — Кривая несущей способности
KAYDON 16309001 — Кривая несущей способности. Действуют условия нормальной эксплуатации и монтажа.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
