Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni
Kaydon 16309001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16309001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16309001. Seri: Xt. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dıştan dişli.

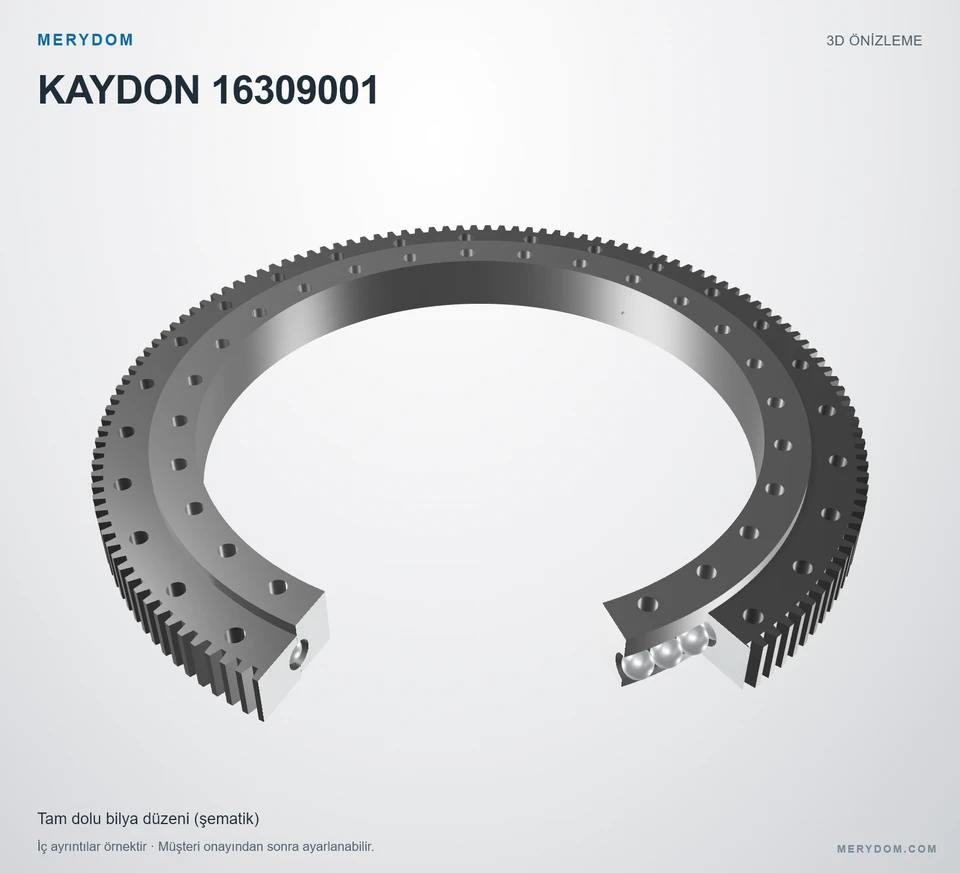

Yuvarlanma elemanı düzeni: Tam dolu bilya düzeni
Katalog 390, s75: azami bilya sayısı. Çizimdeki bilya boyutu, sayısı ve iç boşluklar şematiktir.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16309001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16309001.
- Overall OD (Do)
- 56.240 in
- Overall ID (di)
- 41.370 in
- Toplam yükseklik
- 4.750 in
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 28 / 28 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 56.240 inyaklaşık 1 428,5 mm
- Toplam iç çap (di)
- 41.370 inyaklaşık 1 050,8 mm
- Toplam yükseklik (H)
- 4.750 inyaklaşık 120,7 mm
- Montaj ağırlığı (G)
- 1133 lbyaklaşık 513,92 kg
- İç bilezik yüksekliği (Hi)
- 4.400 inyaklaşık 112 mm
- Dış bilezik yüksekliği (Ho)
- 3.850 inyaklaşık 97,8 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 52.000 inyaklaşık 1 321 mm
- İç bilezik cıvata dairesi (Li)
- 44.000 inyaklaşık 1 118 mm
Dişli
- Dişli hatve çapı (D2)
- 55.600 inyaklaşık 1 412 mm
- Diametral adım (Pd)
- 2,5
- Diş sayısı (z2)
- 139
- Katalogdaki diş genişliği (b2)
- 3.850 inyaklaşık 97,8 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16309001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16309001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16309001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Xt Seri |
| Referans model | 16309001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 56.240 inyaklaşık 1 428,5 mm |
| Toplam iç çap (di) | 41.370 inyaklaşık 1 050,8 mm |
| Toplam yükseklik (H) | 4.750 inyaklaşık 120,7 mm |
| İç bilezik yüksekliği (Hi) | 4.400 inyaklaşık 112 mm |
| Dış bilezik yüksekliği (Ho) | 3.850 inyaklaşık 97,8 mm |
| Dış bilezik cıvata dairesi (Lo) | 52.000 inyaklaşık 1 321 mm |
| İç bilezik cıvata dairesi (Li) | 44.000 inyaklaşık 1 118 mm |
| Dişli hatve çapı (D2) | 55.600 inyaklaşık 1 412 mm |
| Montaj ağırlığı (G) | 1133 lbyaklaşık 513,92 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 29300 lbfyaklaşık 130,33 kN |
| Moment yük kapasitesi (Crm) | 1220000 ft·lbfyaklaşık 1 654,1 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 28 delik · 1.313 |
| İç bilezik cıvata delikleri (ni) | 28 delik · 1.313 |
| Dişli | |
| Hatve sistemi | DP |
| Kaynak diametral adımı (Pd) | 2.5 DP |
| Eşdeğer modül (derived reference only) (m) | 10.16 mm |
| Diş sayısı (z2) | 139 |
| Katalogdaki diş genişliği (b2) | 3.850 inyaklaşık 98 mm |
| Profil kaydırma katsayısı (x2) | 0 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

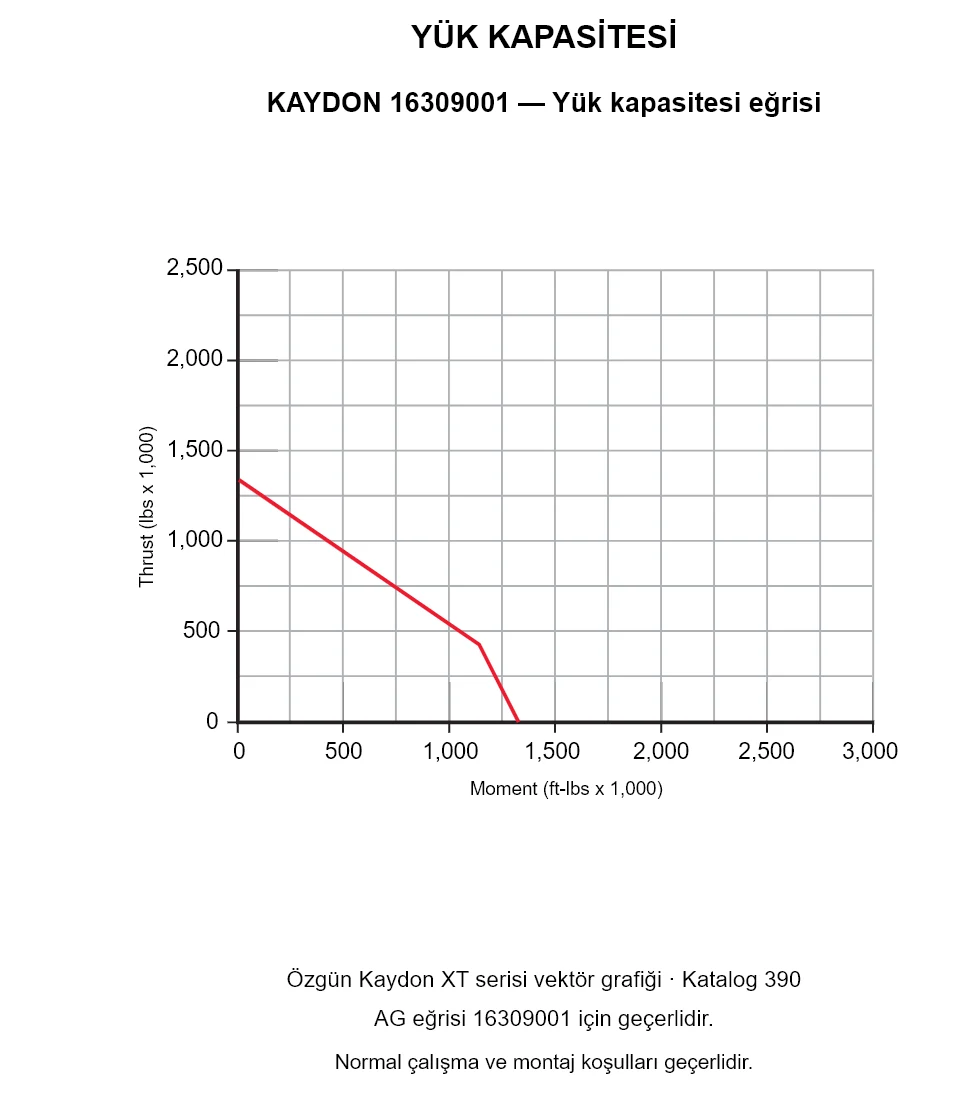

KAYDON 16309001 — Yük kapasitesi eğrisi
KAYDON 16309001 — Yük kapasitesi eğrisi
KAYDON 16309001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon 16309001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
MERYDOM MUADİL DESTEĞİ
Fiyat ve teslimat isteFiyat, teslimat ve uygulama onayına hazır mısınız?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16309001.
