Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
Аналог ОПУ для Kaydon HS6-16P1Z

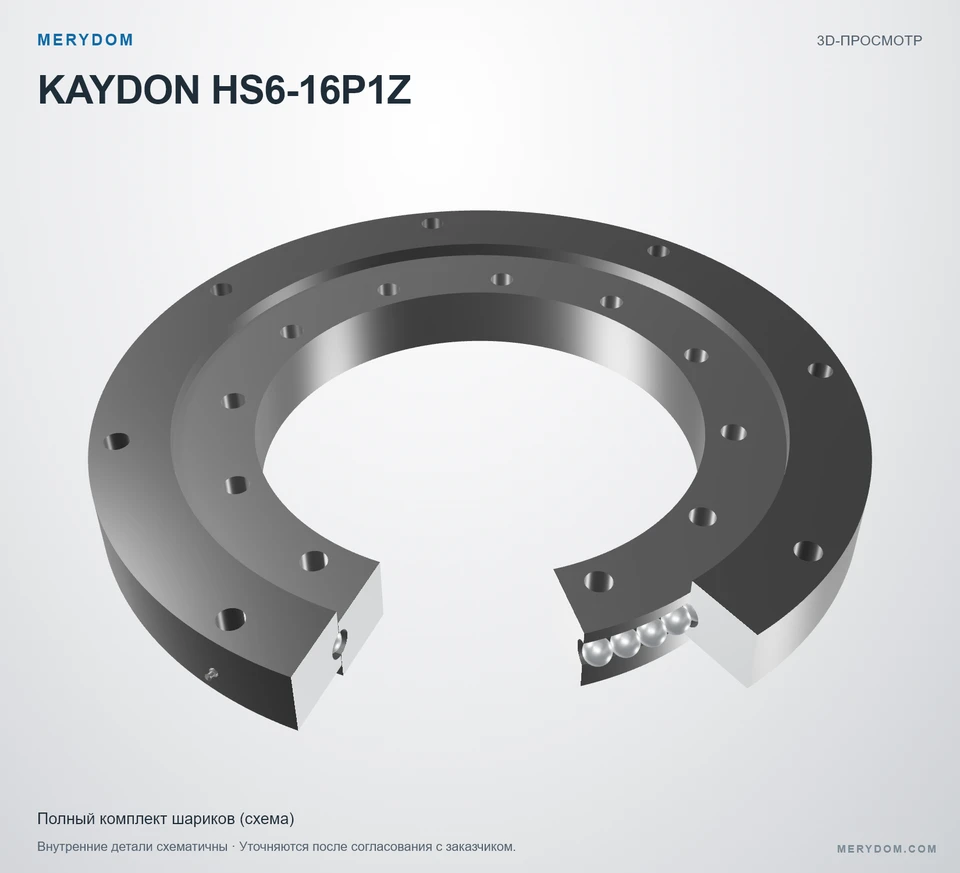

Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon HS6-16P1Z. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon HS6-16P1Z. Серия: HS. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Без зубчатого венца.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
HS6-16P1Z
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon HS6-16P1Z.
- Overall OD (Do)
- 20.400 in
- Overall ID (di)
- 12.000 in
- Общая высота
- 2.200 in
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 8 / 12 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

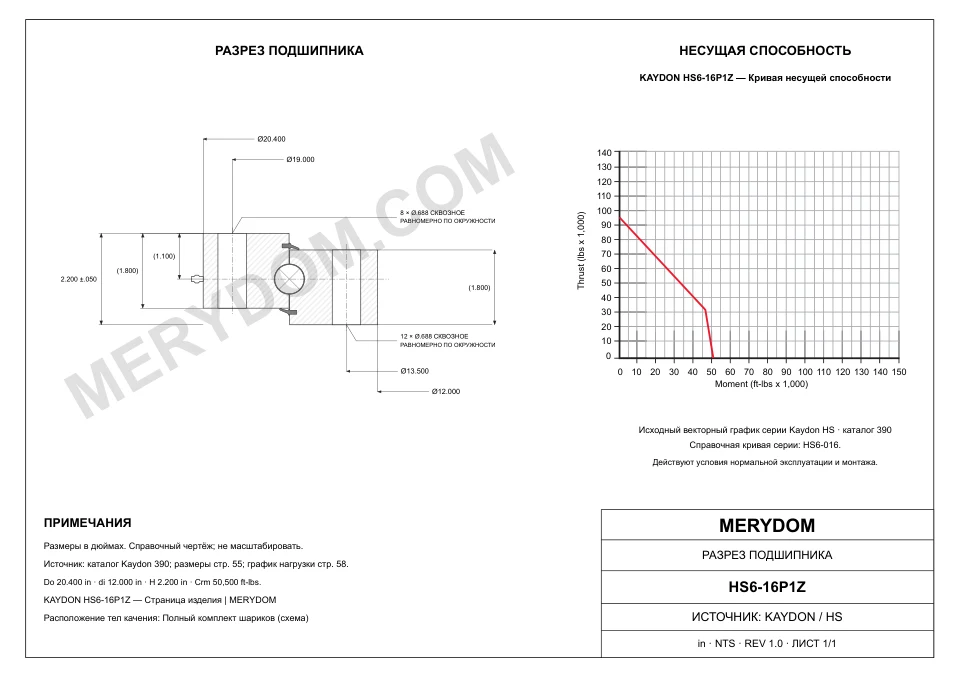

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 20.400 inпримерно 518 mm
- Общий внутренний диаметр (di)
- 12.000 inпримерно 305 mm
- Общая высота (H)
- 2.200 inпримерно 56 mm
- Масса в сборе (G)
- 103 lbпримерно 46,72 kg
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 19.000 inпримерно 483 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 13.500 inпримерно 343 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon HS6-16P1Z
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | HS6-16P1Z |
| Сертифицировано для замены | Kaydon HS6-16P1Z |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | HS Серия |
| Исходная модель | HS6-16P1Z |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Общий наружный диаметр (Do) | 20.400 inпримерно 518 mm |
| Общий внутренний диаметр (di) | 12.000 inпримерно 305 mm |
| Общая высота (H) | 2.200 inпримерно 56 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 19.000 inпримерно 483 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 13.500 inпримерно 343 mm |
| Масса в сборе (G) | 103 lbпримерно 46,72 kg |
| Допустимые нагрузки | |
| Допустимый опрокидывающий момент (Crm) | 50500 ft·lbfпримерно 68,47 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 8 отверстий · 0.688 through, equally spaced |
| Отверстия под болты внутреннего кольца (ni) | 12 отверстий · 0.688 through, equally spaced |
| Зубчатый венец | |
| Встроенный зубчатый венец | Не применимо |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

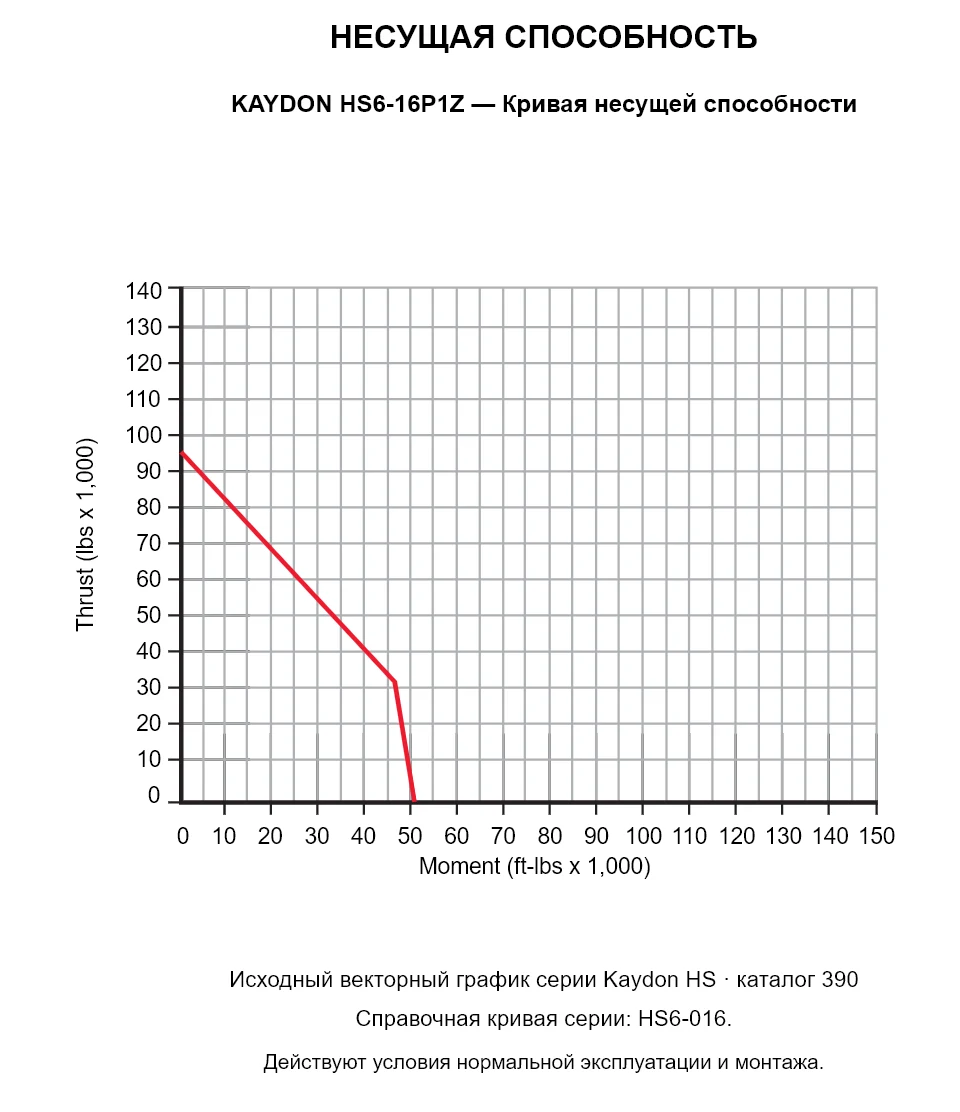

НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии HS
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Kaydon HS6-16P1Z
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
ПОДДЕРЖКА ПО АНАЛОГАМ MERYDOM
Запросить цену и срок поставкиГотовы запросить цену, срок поставки и подтверждение применения?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model HS6-16P1Z.
