Kaydon HS6-16P1Z Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon HS6-16P1Z. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon HS6-16P1Z. Seri: Hs. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dişlisiz.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi

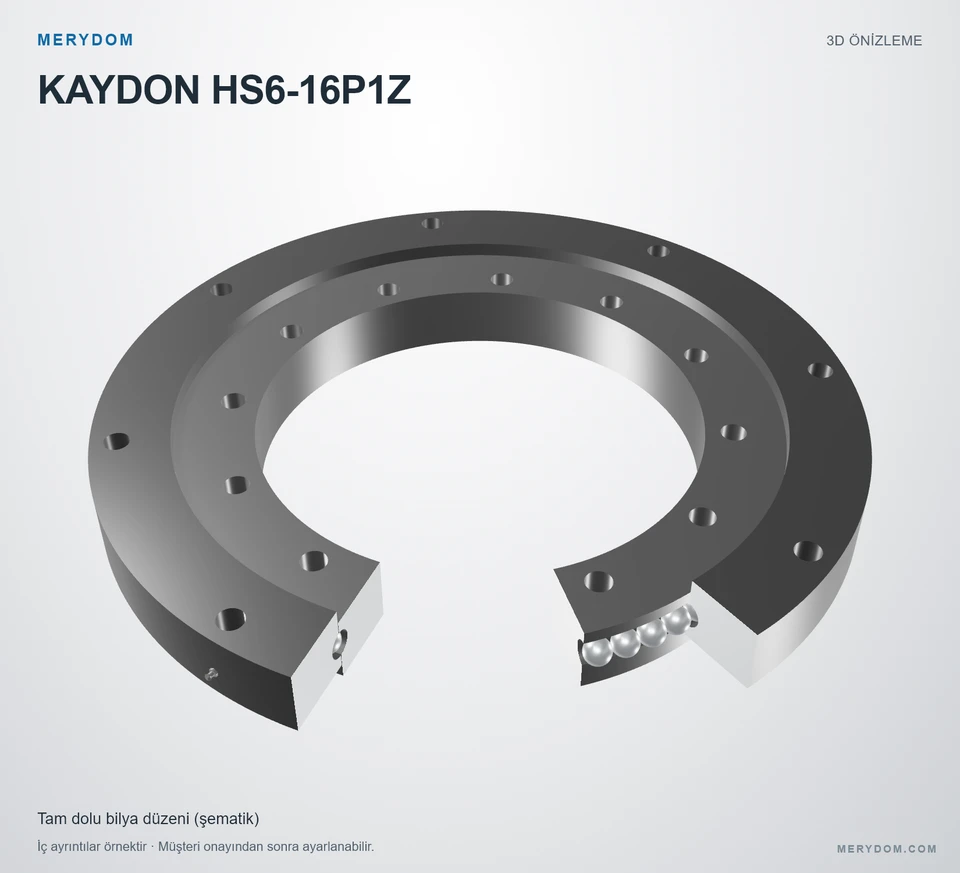

HS6-16P1Z
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon HS6-16P1Z.
- Overall OD (Do)
- 20.400 in
- Overall ID (di)
- 12.000 in
- Toplam yükseklik
- 2.200 in
- Dişli düzeni
- Dişlisiz
- Montaj delikleri
- 8 / 12 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

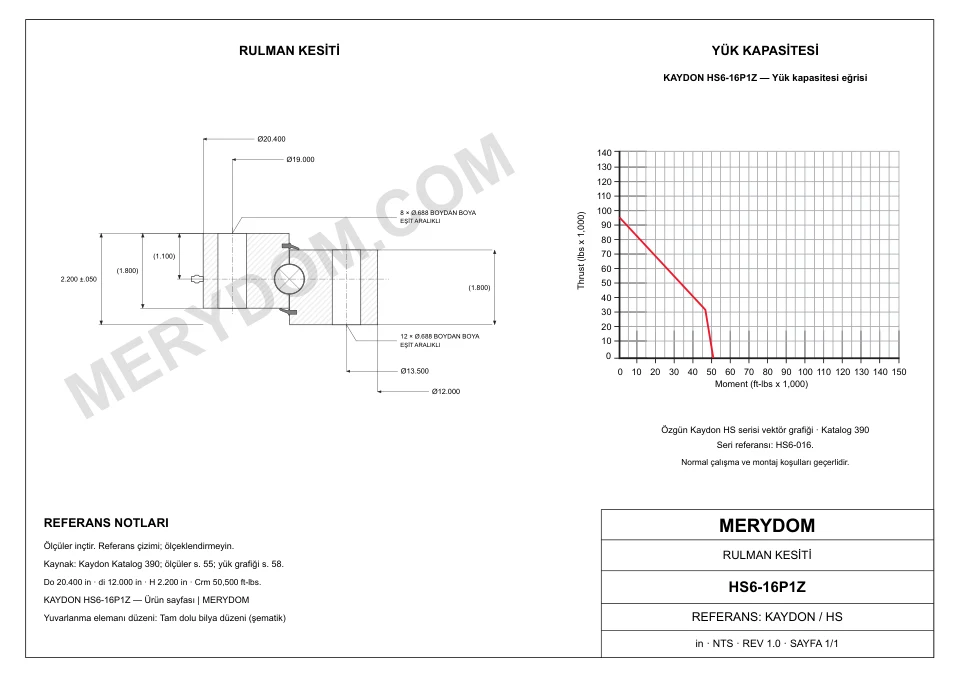

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 20.400 inyaklaşık 518 mm
- Toplam iç çap (di)
- 12.000 inyaklaşık 305 mm
- Toplam yükseklik (H)
- 2.200 inyaklaşık 56 mm
- Montaj ağırlığı (G)
- 103 lbyaklaşık 46,72 kg
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 19.000 inyaklaşık 483 mm
- İç bilezik cıvata dairesi (Li)
- 13.500 inyaklaşık 343 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon HS6-16P1Z Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | HS6-16P1Z |
| Şununla değiştirilebilirliği sertifikalı | Kaydon HS6-16P1Z |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Hs Seri |
| Referans model | HS6-16P1Z |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dişlisiz |
| Boyutlar | |
| Toplam dış çap (Do) | 20.400 inyaklaşık 518 mm |
| Toplam iç çap (di) | 12.000 inyaklaşık 305 mm |
| Toplam yükseklik (H) | 2.200 inyaklaşık 56 mm |
| Dış bilezik cıvata dairesi (Lo) | 19.000 inyaklaşık 483 mm |
| İç bilezik cıvata dairesi (Li) | 13.500 inyaklaşık 343 mm |
| Montaj ağırlığı (G) | 103 lbyaklaşık 46,72 kg |
| Yük değerleri | |
| Moment yük kapasitesi (Crm) | 50500 ft·lbfyaklaşık 68,47 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 8 delik · 0.688 through, equally spaced |
| İç bilezik cıvata delikleri (ni) | 12 delik · 0.688 through, equally spaced |
| Dişli | |
| Entegre dişli | Uygulanamaz |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
SERİ YÜK KAPASİTESİ

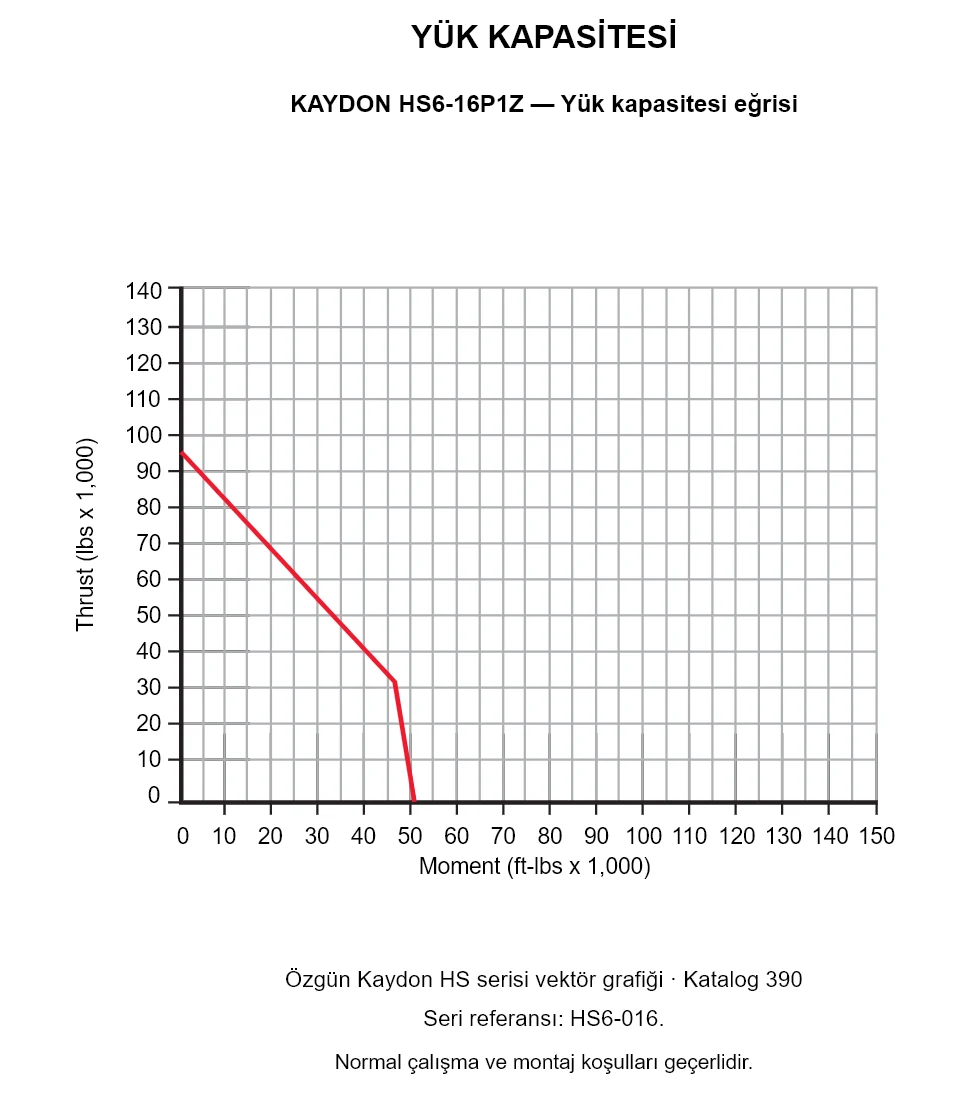

Hs Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon HS6-16P1Z için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
MERYDOM MUADİL DESTEĞİ
