Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
Аналог ОПУ для ROLLIX 17-2000-00
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с ROLLIX 17-2000-00. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: ROLLIX 17-2000-00. Серия: 17. Конструкция подшипника: Двухрядный подшипник с перекрестными роликами. Исполнение зубчатого венца: Внутреннее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
17-2000-00
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с ROLLIX 17-2000-00.
- Overall OD (Do)
- 2,200 mm
- Overall ID (di)
- 1,731 mm
- Общая высота
- 170 mm
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 72 / 72 наружное / внутреннее
- Тип подшипника
- Двухрядный подшипник с перекрестными роликами
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

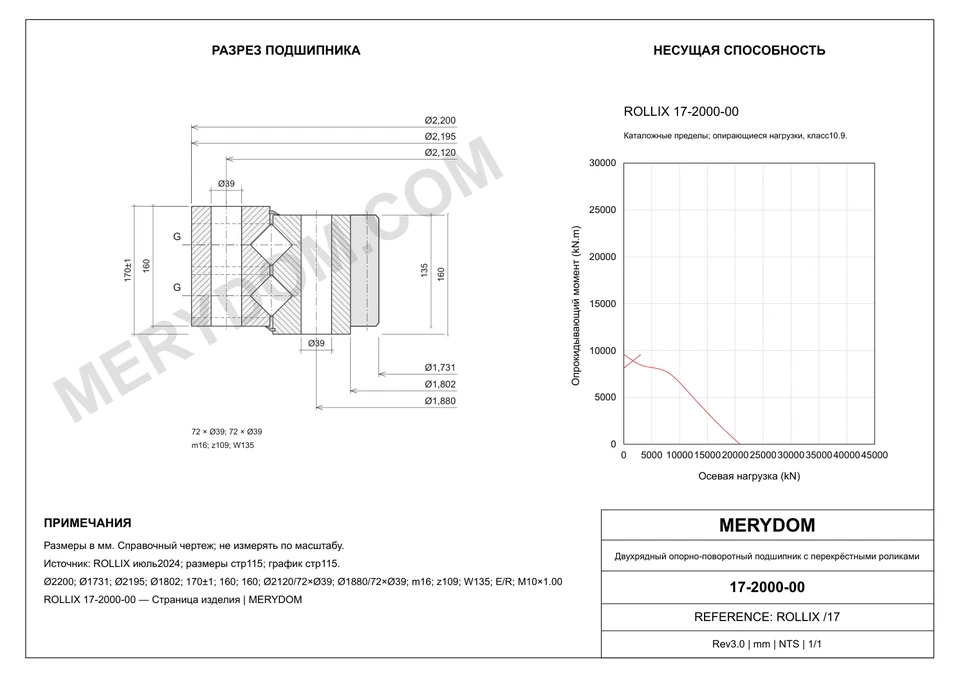

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общая высота (HT)
- 170 mm
- Общий наружный диаметр (ØDe)
- 2 200 mm
- Высота наружного кольца (He)
- 160 mm
- Общий внутренний диаметр (ØDi)
- 1 731 mm
- Высота внутреннего кольца (Hi)
- 160 mm
- Масса в сборе (Масса)
- 1 505 kg
Монтаж
- Диаметр центрирующего бурта наружного кольца (ØCe)
- 2 195 mm
- Диаметр центрирующего бурта внутреннего кольца (ØCi)
- 1 802 mm
- Тип отверстий наружного кольца (Тип отверстий наружного кольца)
- Th
- Окружность крепежных отверстий наружного кольца (ØFe)
- 2 120 mm
- Количество монтажных отверстий наружного кольца (Ne)
- 72
- Спецификация монтажных отверстий наружного кольца (Dhe)
- 39 mm
- Тип отверстий внутреннего кольца (Тип отверстий внутреннего кольца)
- Th
- Окружность крепежных отверстий внутреннего кольца (ØFi)
- 1 880 mm
- Количество монтажных отверстий внутреннего кольца (Ni)
- 72
- Спецификация монтажных отверстий внутреннего кольца (Dhi)
- 39 mm
Зубчатый венец
- Модуль зубчатого венца (Module)
- 16 mm
- Количество зубьев (Z)
- 109
- Ширина зубчатого венца (W)
- 135 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ ROLLIX 17-2000-00
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 17-2000-00 |
| Сертифицировано для замены | ROLLIX 17-2000-00 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | ROLLIX |
| Серия | 17 Серия |
| Исходная модель | 17-2000-00 |
| Система измерения | Метрическая |
| Конструкция подшипника | Двухрядный подшипник с перекрестными роликами |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Общая высота (HT) | 170 mm |
| Общий наружный диаметр (ØDe) | 2 200 mm |
| Высота наружного кольца (He) | 160 mm |
| Общий внутренний диаметр (ØDi) | 1 731 mm |
| Высота внутреннего кольца (Hi) | 160 mm |
| Масса в сборе (Масса) | 1 505 kg |
| Монтаж | |
| Диаметр центрирующего бурта наружного кольца (ØCe) | 2 195 mm |
| Диаметр центрирующего бурта внутреннего кольца (ØCi) | 1 802 mm |
| Тип отверстий наружного кольца (Тип отверстий наружного кольца) | Th |
| Окружность крепежных отверстий наружного кольца (ØFe) | 2 120 mm |
| Количество монтажных отверстий наружного кольца (Ne) | 72 |
| Спецификация монтажных отверстий наружного кольца (Dhe) | 39 mm |
| Тип отверстий внутреннего кольца (Тип отверстий внутреннего кольца) | Th |
| Окружность крепежных отверстий внутреннего кольца (ØFi) | 1 880 mm |
| Количество монтажных отверстий внутреннего кольца (Ni) | 72 |
| Спецификация монтажных отверстий внутреннего кольца (Dhi) | 39 mm |
| Зубчатый венец | |
| Модуль зубчатого венца (Module) | 16 mm |
| Количество зубьев (Z) | 109 |
| Ширина зубчатого венца (W) | 135 mm |
| Допустимые нагрузки | |
| Несущая способность зубчатого венца, незакаленный (Несущая способность незакаленного венца) | 416 kN |
| Несущая способность зубчатого венца, закаленный (Несущая способность закаленного венца) | 484 kN |
| Прочие данные | |
| Кольцо со смазочными отверстиями (Кольцо со смазочными отверстиями) | E |
| Тип смазочного отверстия (Тип смазочного отверстия) | R |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.
НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ

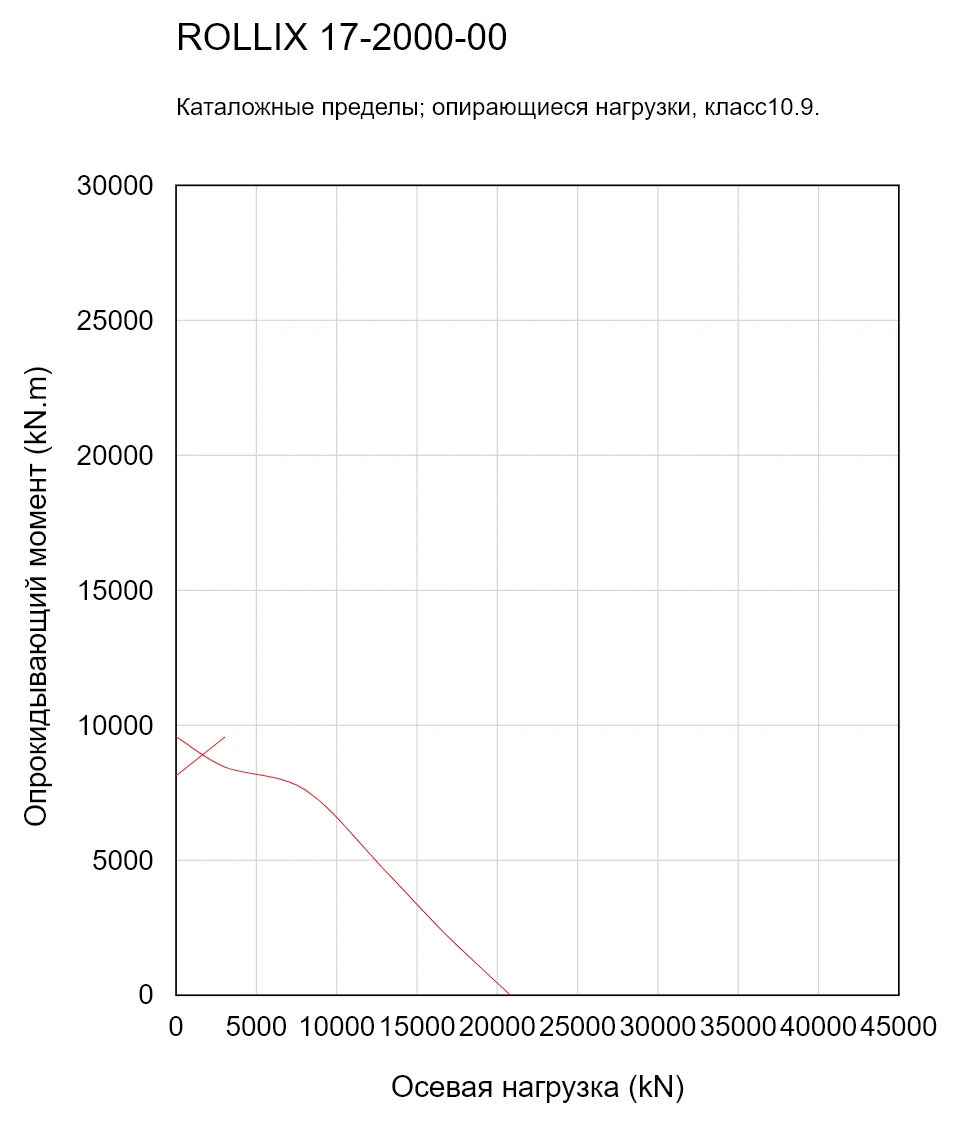

Диаграмма нагрузочной способности серии 17
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для ROLLIX 17-2000-00
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
