Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

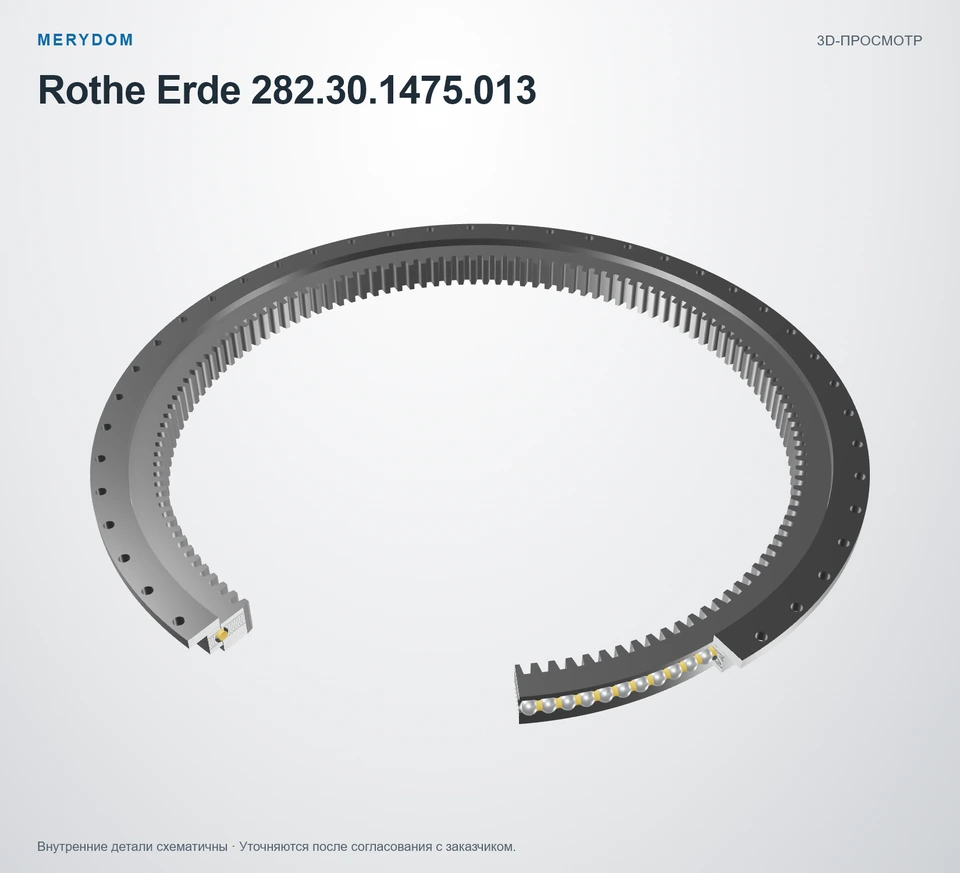

Аналог ОПУ для Rothe Erde 282.30.1475.013
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Rothe Erde 282.30.1475.013. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Rothe Erde 282.30.1475.013. Серия: 28. Конструкция подшипника: Профильный подшипник. Исполнение зубчатого венца: Внутреннее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
282.30.1475.013
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Rothe Erde 282.30.1475.013.
- Overall OD (Do)
- 1598 - 0,20 mm
- Overall ID (di)
- 1310 mm
- Общая высота
- 90 mm
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 48 / 48 наружное / внутреннее
- Тип подшипника
- Профильный подшипник
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

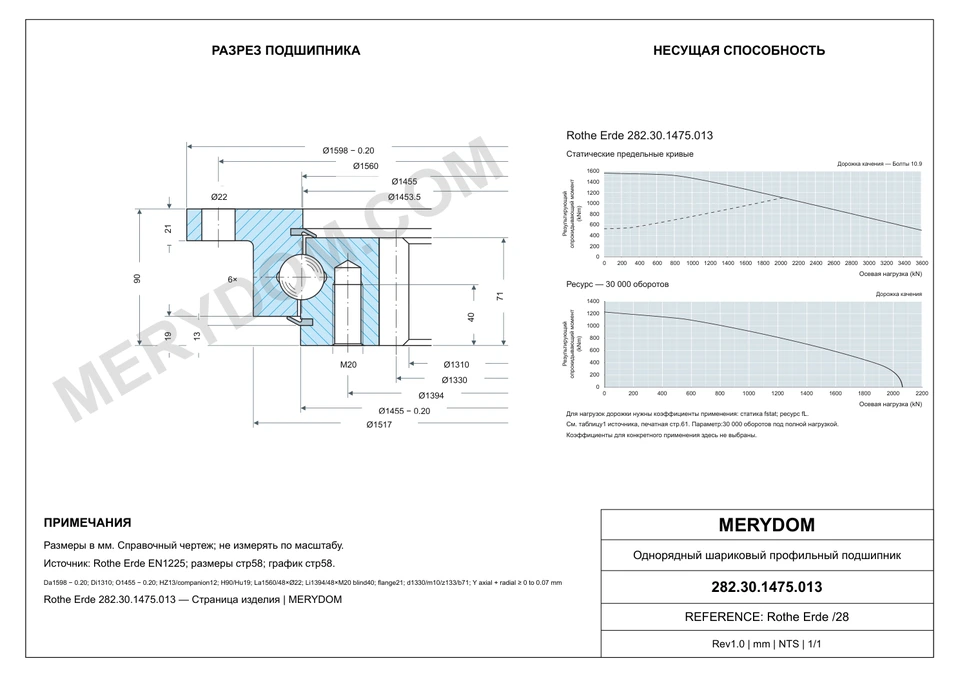

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Диаметр дорожки качения (DL)
- 1 455 mm
- Общий наружный диаметр (Da)
- 1598 - 0,20 mm
- Общий внутренний диаметр (Di)
- 1 310 mm
- Общая высота (H)
- 90 mm
- Каталожный диаметр O (O)
- 1455 - 0,20 mm
- Каталожный диаметр U (U)
- 1 453,5 mm
- Каталожный диаметр C (C)
- 1 517 mm
- Смещение нижнего кольца Hu (Hu)
- 19 mm
- Масса в сборе (Масса)
- 243 kg
- Диапазон комбинированного осевого и радиального зазора (Y_axial_radial)
- ≥ 0 to 0,07 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 1 560 mm
- Количество монтажных отверстий наружного кольца (na)
- 48
- Диаметр монтажных отверстий наружного кольца (B_outer)
- 22 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 1 394 mm
- Количество монтажных отверстий внутреннего кольца (ni)
- 48
- Номинальный размер метрического болта (M)
- 20 mm
- Глубина резьбы (t)
- 40 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (d)
- 1 330 mm
- Модуль зубчатого венца (m)
- 10 mm
- Количество зубьев (z)
- 133
- Минимальная ширина зубчатого венца (bmin)
- 71 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Rothe Erde 282.30.1475.013
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 282.30.1475.013 |
| Сертифицировано для замены | Rothe Erde 282.30.1475.013 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Rothe Erde |
| Серия | 28 Серия |
| Исходная модель | 282.30.1475.013 |
| Система измерения | Метрическая |
| Конструкция подшипника | Профильный подшипник |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Диаметр дорожки качения (DL) | 1 455 mm |
| Общий наружный диаметр (Da) | 1598 - 0,20 mm |
| Общий внутренний диаметр (Di) | 1 310 mm |
| Общая высота (H) | 90 mm |
| Каталожный диаметр O (O) | 1455 - 0,20 mm |
| Каталожный диаметр U (U) | 1 453,5 mm |
| Каталожный диаметр C (C) | 1 517 mm |
| Смещение нижнего кольца Hu (Hu) | 19 mm |
| Масса в сборе (Масса) | 243 kg |
| Диапазон комбинированного осевого и радиального зазора (Y_axial_radial) | ≥ 0 to 0,07 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 1 560 mm |
| Количество монтажных отверстий наружного кольца (na) | 48 |
| Диаметр монтажных отверстий наружного кольца (B_outer) | 22 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 1 394 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 48 |
| Номинальный размер метрического болта (M) | 20 mm |
| Глубина резьбы (t) | 40 mm |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d) | 1 330 mm |
| Модуль зубчатого венца (m) | 10 mm |
| Количество зубьев (z) | 133 |
| Минимальная ширина зубчатого венца (bmin) | 71 mm |
| Допустимые нагрузки | |
| Допустимая окружная сила, нормальная (X1) | 38,55 kN |
| Допустимая окружная сила, максимальная (X2) | 77,1 kN |
| Прочие данные | |
| Количество пресс-масленок (n1) | 6 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

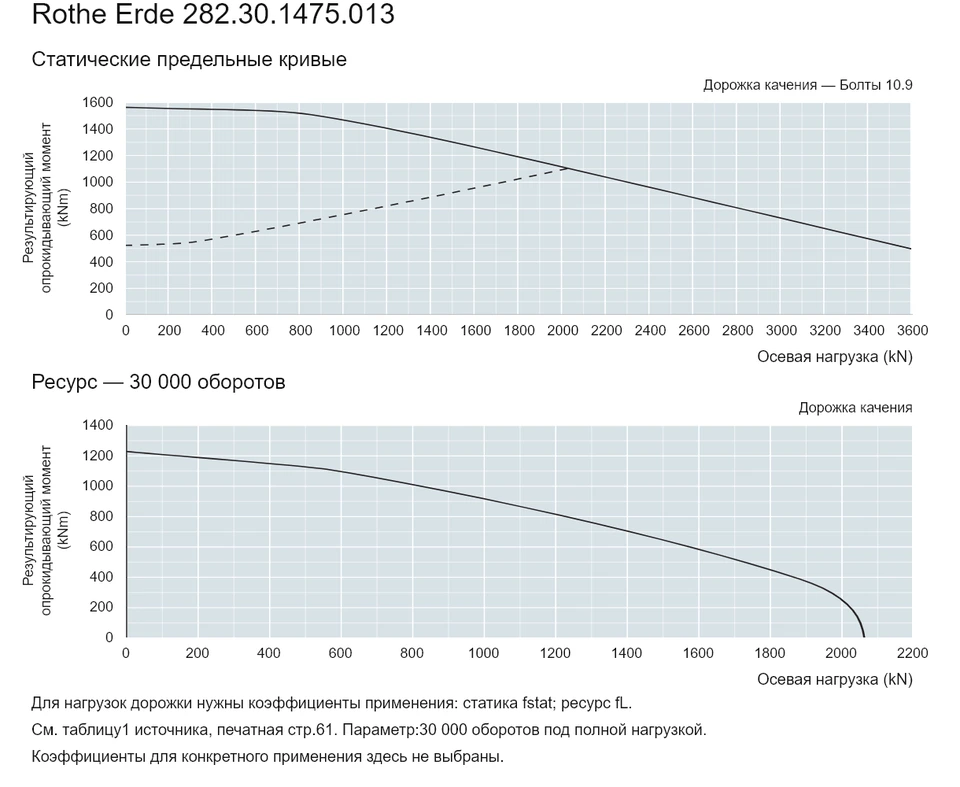

НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии 28
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Rothe Erde 282.30.1475.013
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
