Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni

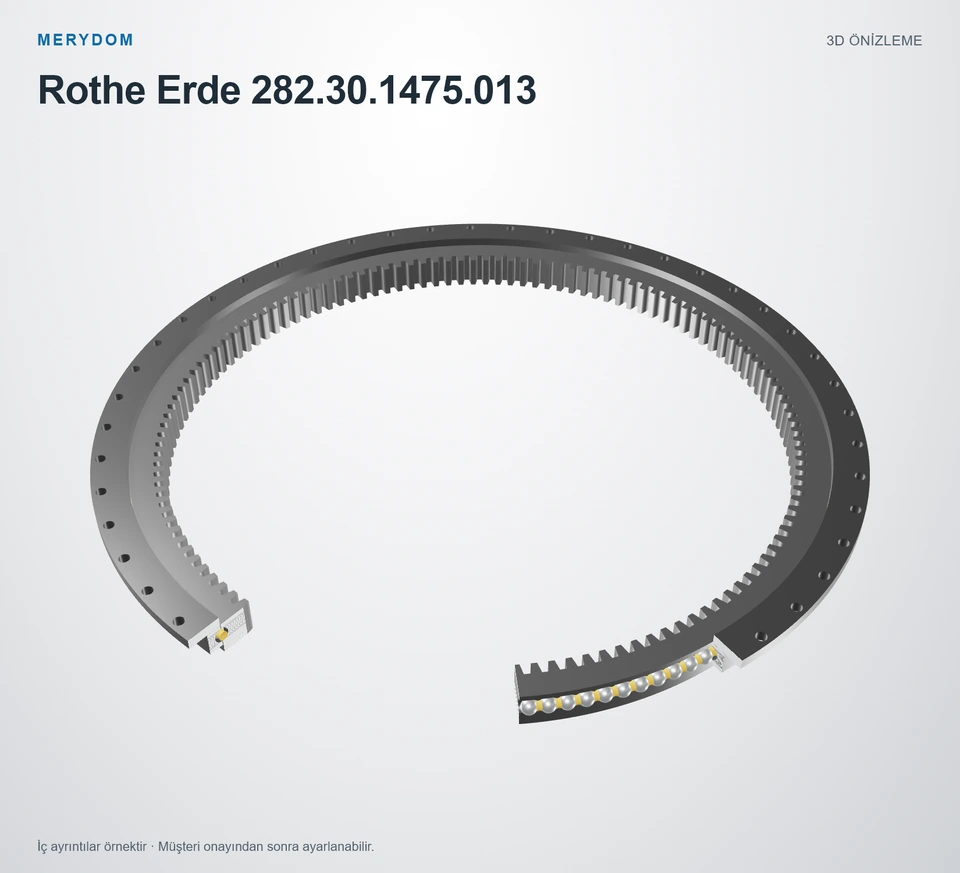

Rothe Erde 282.30.1475.013 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Rothe Erde 282.30.1475.013. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Rothe Erde 282.30.1475.013. Seri: 28. Rulman yapısı: Profil rulman. Dişli düzeni: İçten dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
282.30.1475.013
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Rothe Erde 282.30.1475.013.
- Overall OD (Do)
- 1598 - 0,20 mm
- Overall ID (di)
- 1310 mm
- Toplam yükseklik
- 90 mm
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 48 / 48 dış / iç
- Rulman tasarımı
- Profil rulman
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

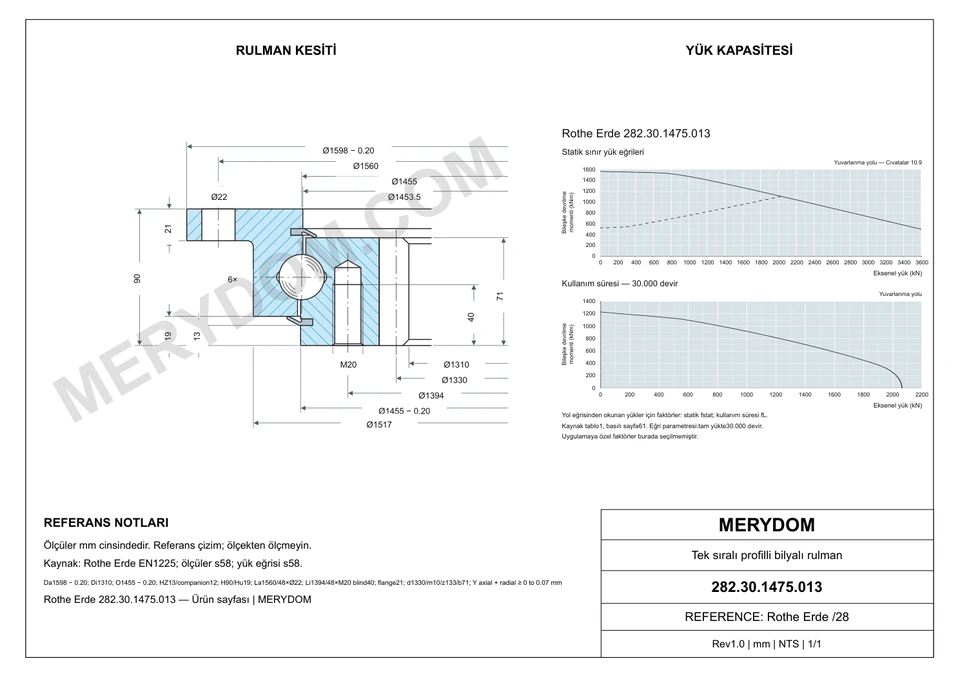

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Yuvarlanma yolu çapı (DL)
- 1 455 mm
- Toplam dış çap (Da)
- 1598 - 0,20 mm
- Toplam iç çap (Di)
- 1 310 mm
- Toplam yükseklik (H)
- 90 mm
- Katalog çapı O (O)
- 1455 - 0,20 mm
- Katalog çapı U (U)
- 1 453,5 mm
- Katalog çapı C (C)
- 1 517 mm
- Alt bilezik ofseti Hu (Hu)
- 19 mm
- Montaj ağırlığı (Ağırlık)
- 243 kg
- Birleşik eksenel/radyal boşluk aralığı (Y_axial_radial)
- ≥ 0 to 0,07 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 1 560 mm
- Dış bilezik montaj deliği sayısı (na)
- 48
- Dış bilezik montaj deliği çapı (B_outer)
- 22 mm
- İç bilezik cıvata dairesi (Li)
- 1 394 mm
- İç bilezik montaj deliği sayısı (ni)
- 48
- Metrik cıvata nominal ölçüsü (M)
- 20 mm
- Diş derinliği (t)
- 40 mm
Dişli
- Dişli hatve çapı (d)
- 1 330 mm
- Dişli modülü (m)
- 10 mm
- Diş sayısı (z)
- 133
- Minimum dişli yüz genişliği (bmin)
- 71 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtRothe Erde 282.30.1475.013 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 282.30.1475.013 |
| Şununla değiştirilebilirliği sertifikalı | Rothe Erde 282.30.1475.013 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Rothe Erde |
| Seri | 28 Seri |
| Referans model | 282.30.1475.013 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Profil rulman |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Yuvarlanma yolu çapı (DL) | 1 455 mm |
| Toplam dış çap (Da) | 1598 - 0,20 mm |
| Toplam iç çap (Di) | 1 310 mm |
| Toplam yükseklik (H) | 90 mm |
| Katalog çapı O (O) | 1455 - 0,20 mm |
| Katalog çapı U (U) | 1 453,5 mm |
| Katalog çapı C (C) | 1 517 mm |
| Alt bilezik ofseti Hu (Hu) | 19 mm |
| Montaj ağırlığı (Ağırlık) | 243 kg |
| Birleşik eksenel/radyal boşluk aralığı (Y_axial_radial) | ≥ 0 to 0,07 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 1 560 mm |
| Dış bilezik montaj deliği sayısı (na) | 48 |
| Dış bilezik montaj deliği çapı (B_outer) | 22 mm |
| İç bilezik cıvata dairesi (Li) | 1 394 mm |
| İç bilezik montaj deliği sayısı (ni) | 48 |
| Metrik cıvata nominal ölçüsü (M) | 20 mm |
| Diş derinliği (t) | 40 mm |
| Dişli | |
| Dişli hatve çapı (d) | 1 330 mm |
| Dişli modülü (m) | 10 mm |
| Diş sayısı (z) | 133 |
| Minimum dişli yüz genişliği (bmin) | 71 mm |
| Yük değerleri | |
| İzin verilen çevresel kuvvet, normal (X1) | 38,55 kN |
| İzin verilen çevresel kuvvet, maksimum (X2) | 77,1 kN |
| Diğer bilgiler | |
| Gresörlük sayısı (n1) | 6 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
SERİ YÜK KAPASİTESİ

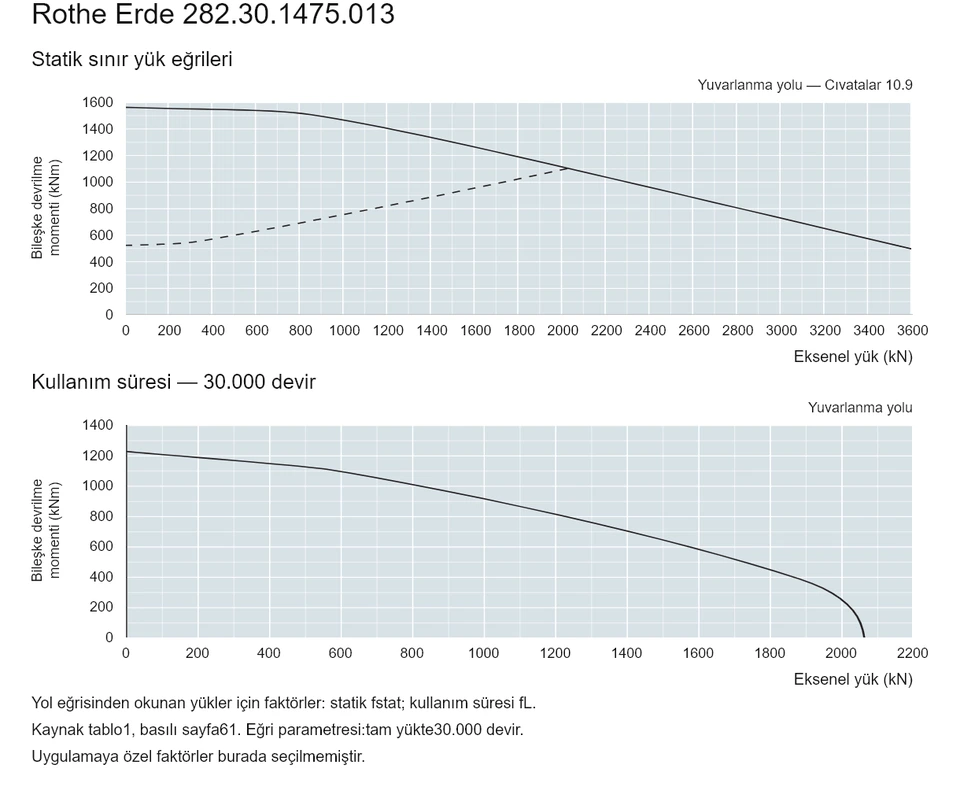

28 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Rothe Erde 282.30.1475.013 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
