Kaydon 16282001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16282001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16282001. Seri: Dt. Rulman yapısı: Sekiz nokta temaslı bilyalı. Dişli düzeni: Dişlisiz.
Yuvarlanma elemanı düzeni: İki sıra tam dolu bilya

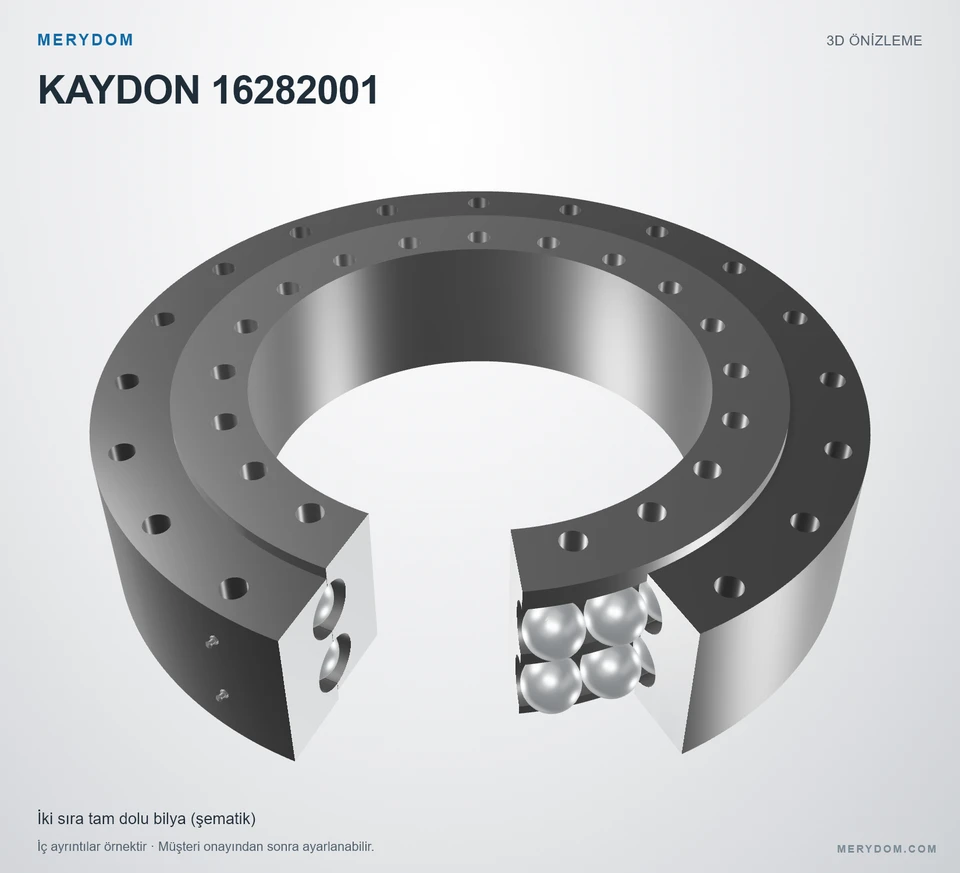

Katalog 390, s85: her biri azami sayıda bilya içeren iki yuvarlanma yolu. Bilya boyutu, sayısı ve iç boşluklar şematiktir.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16282001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16282001.
- Overall OD (Do)
- 20.375 in
- Overall ID (di)
- 12.250 in
- Toplam yükseklik
- 4.500 in
- Dişli düzeni
- Dişlisiz
- Montaj delikleri
- 20 / 20 dış / iç
- Rulman tasarımı
- Sekiz nokta temaslı bilyalı
- Onaylı ölçü uyumu
- Kontrollü malzemeler
- Fabrika belgeleri

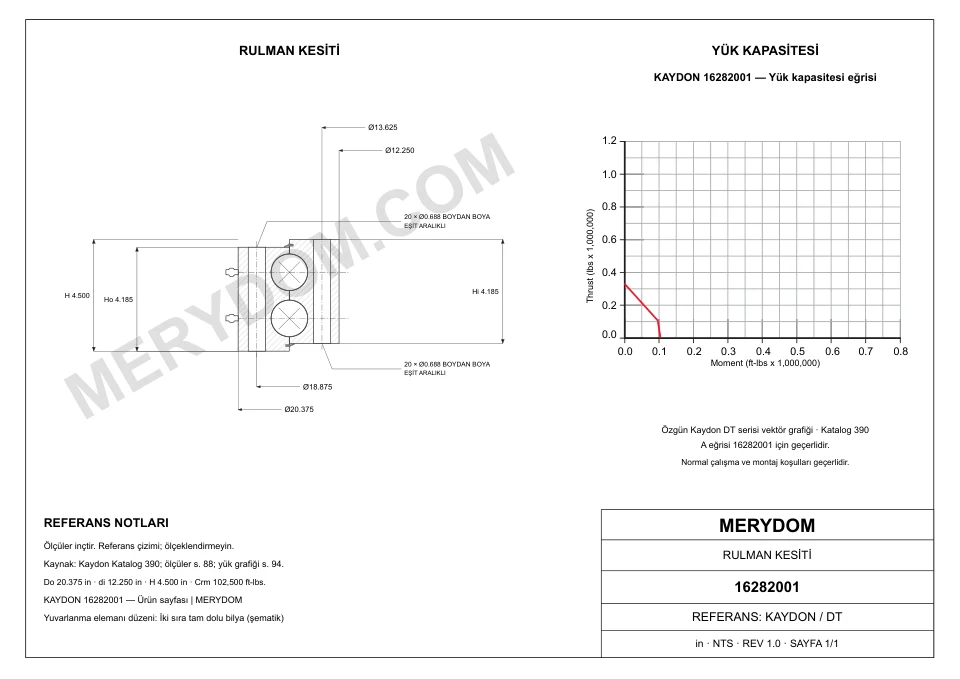

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 20.375 inyaklaşık 517,53 mm
- Toplam iç çap (di)
- 12.250 inyaklaşık 311,2 mm
- Toplam yükseklik (H)
- 4.500 inyaklaşık 114 mm
- Montaj ağırlığı (G)
- 210 lbyaklaşık 95,254 kg
- İç bilezik yüksekliği (Hi)
- 4.185 inyaklaşık 106,3 mm
- Dış bilezik yüksekliği (Ho)
- 4.185 inyaklaşık 106,3 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 18.875 inyaklaşık 479,43 mm
- İç bilezik cıvata dairesi (Li)
- 13.625 inyaklaşık 346,08 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16282001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16282001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16282001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Dt Seri |
| Referans model | 16282001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Sekiz nokta temaslı bilyalı |
| Dişli düzeni | Dişlisiz |
| Boyutlar | |
| Toplam dış çap (Do) | 20.375 inyaklaşık 517,53 mm |
| Toplam iç çap (di) | 12.250 inyaklaşık 311,2 mm |
| Toplam yükseklik (H) | 4.500 inyaklaşık 114 mm |
| İç bilezik yüksekliği (Hi) | 4.185 inyaklaşık 106,3 mm |
| Dış bilezik yüksekliği (Ho) | 4.185 inyaklaşık 106,3 mm |
| Dış bilezik cıvata dairesi (Lo) | 18.875 inyaklaşık 479,43 mm |
| İç bilezik cıvata dairesi (Li) | 13.625 inyaklaşık 346,08 mm |
| Montaj ağırlığı (G) | 210 lbyaklaşık 95,254 kg |
| Yük değerleri | |
| Moment yük kapasitesi (Crm) | 102500 ft·lbfyaklaşık 138,97 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 20 delik · 0.688 |
| İç bilezik cıvata delikleri (ni) | 20 delik · 0.688 |
| Dişli | |
| Entegre dişli | Uygulanamaz |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

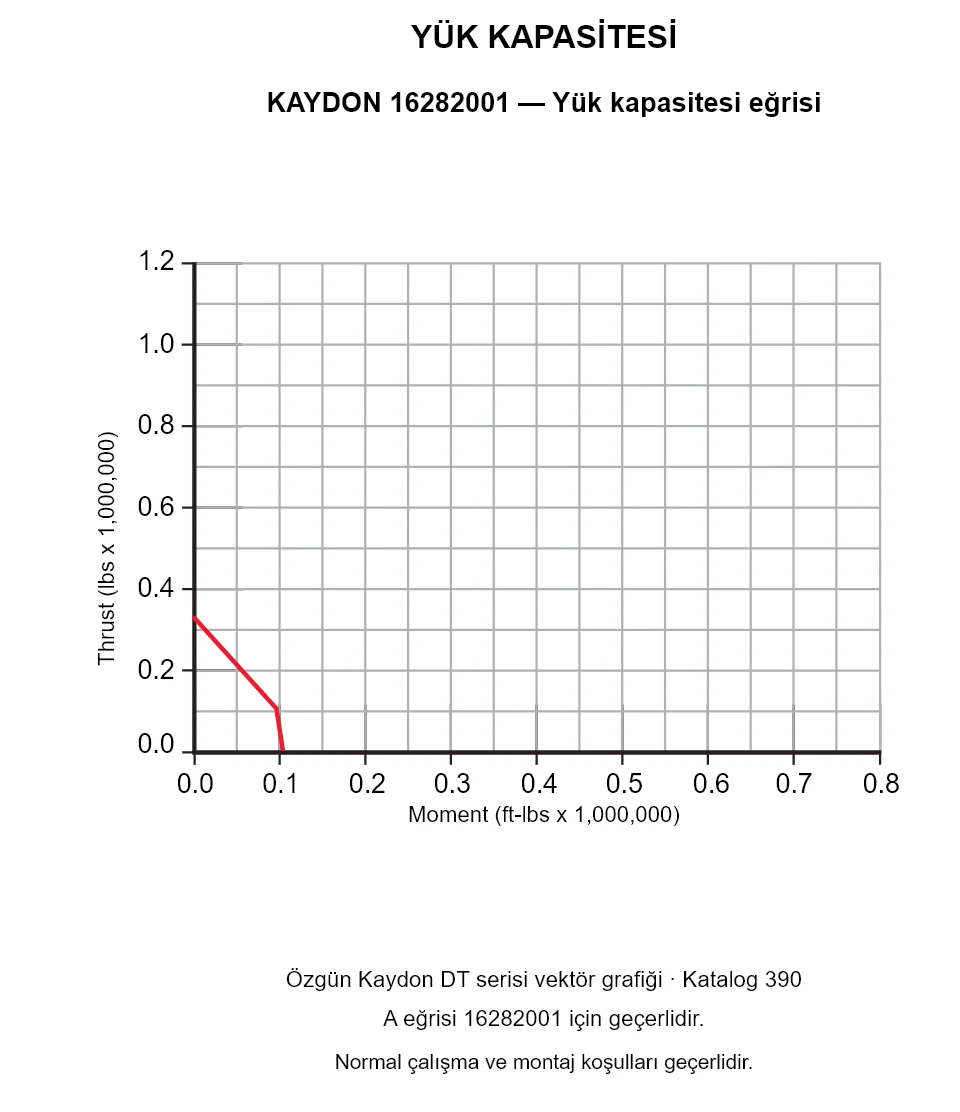

KAYDON 16282001 — Yük kapasitesi eğrisi
KAYDON 16282001 — Yük kapasitesi eğrisi
KAYDON 16282001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon 16282001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
