Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni

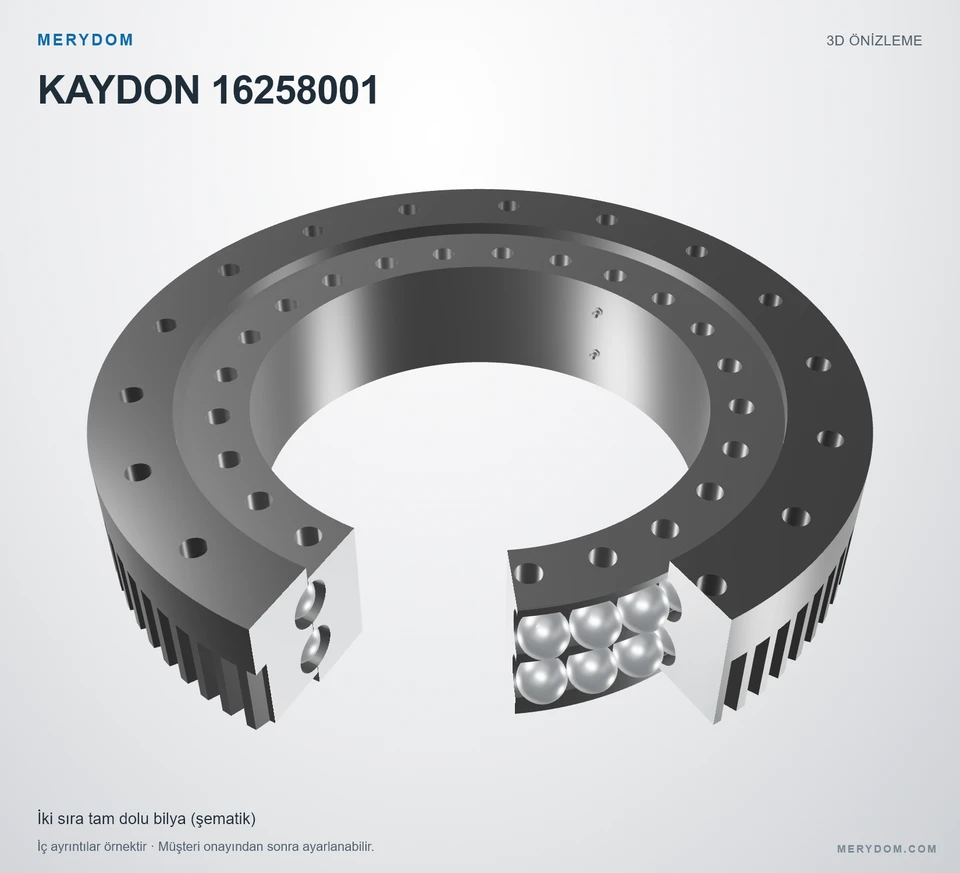

Kaydon 16258001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16258001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16258001. Seri: Dt. Rulman yapısı: Sekiz nokta temaslı bilyalı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16258001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16258001.
- Overall OD (Do)
- 17.086 in
- Overall ID (di)
- 10.250 in
- Toplam yükseklik
- 3.313 in
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 18 / 24 dış / iç
- Rulman tasarımı
- Sekiz nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

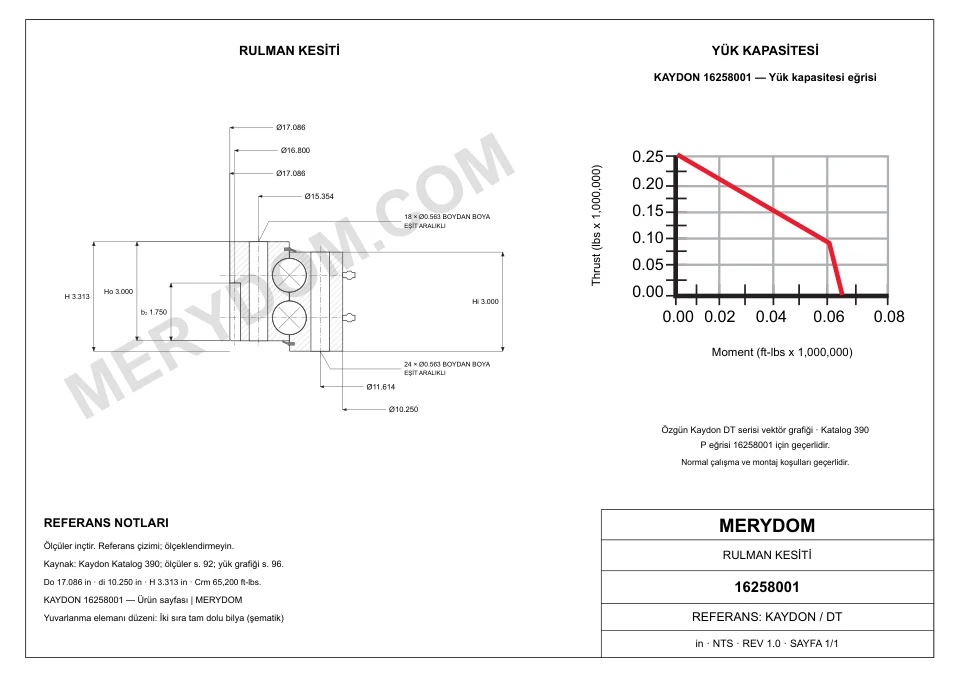

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 17.086 inyaklaşık 433,98 mm
- Toplam iç çap (di)
- 10.250 inyaklaşık 260,4 mm
- Dış bilezik gövde dış çapı (Dr)
- 17.086 inyaklaşık 433,98 mm
- Toplam yükseklik (H)
- 3.313 inyaklaşık 84,15 mm
- Montaj ağırlığı (G)
- 105 lbyaklaşık 47,627 kg
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 15.354 inyaklaşık 389,99 mm
- İç bilezik cıvata dairesi (Li)
- 11.614 inyaklaşık 295 mm
Dişli
- Dişli hatve çapı (D2)
- 16.800 inyaklaşık 427 mm
- Diş sayısı (z2)
- 84
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16258001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16258001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16258001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Dt Seri |
| Referans model | 16258001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Sekiz nokta temaslı bilyalı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 17.086 inyaklaşık 433,98 mm |
| Toplam iç çap (di) | 10.250 inyaklaşık 260,4 mm |
| Toplam yükseklik (H) | 3.313 inyaklaşık 84,15 mm |
| Dış bilezik gövde dış çapı (Dr) | 17.086 inyaklaşık 433,98 mm |
| Dış bilezik cıvata dairesi (Lo) | 15.354 inyaklaşık 389,99 mm |
| İç bilezik cıvata dairesi (Li) | 11.614 inyaklaşık 295 mm |
| Dişli hatve çapı (D2) | 16.800 inyaklaşık 427 mm |
| Montaj ağırlığı (G) | 105 lbyaklaşık 47,627 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 6850 lbfyaklaşık 30,47 kN |
| Moment yük kapasitesi (Crm) | 65200 ft·lbfyaklaşık 88,4 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 18 delik · 0.563 |
| İç bilezik cıvata delikleri (ni) | 24 delik · 0.563 |
| Dişli | |
| Hatve sistemi | SPECIAL_DP |
| Source-defined gear pitch (Pd) | kaynakta tanımlı 5/7 adımı |
| Diş sayısı (z2) | 84 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

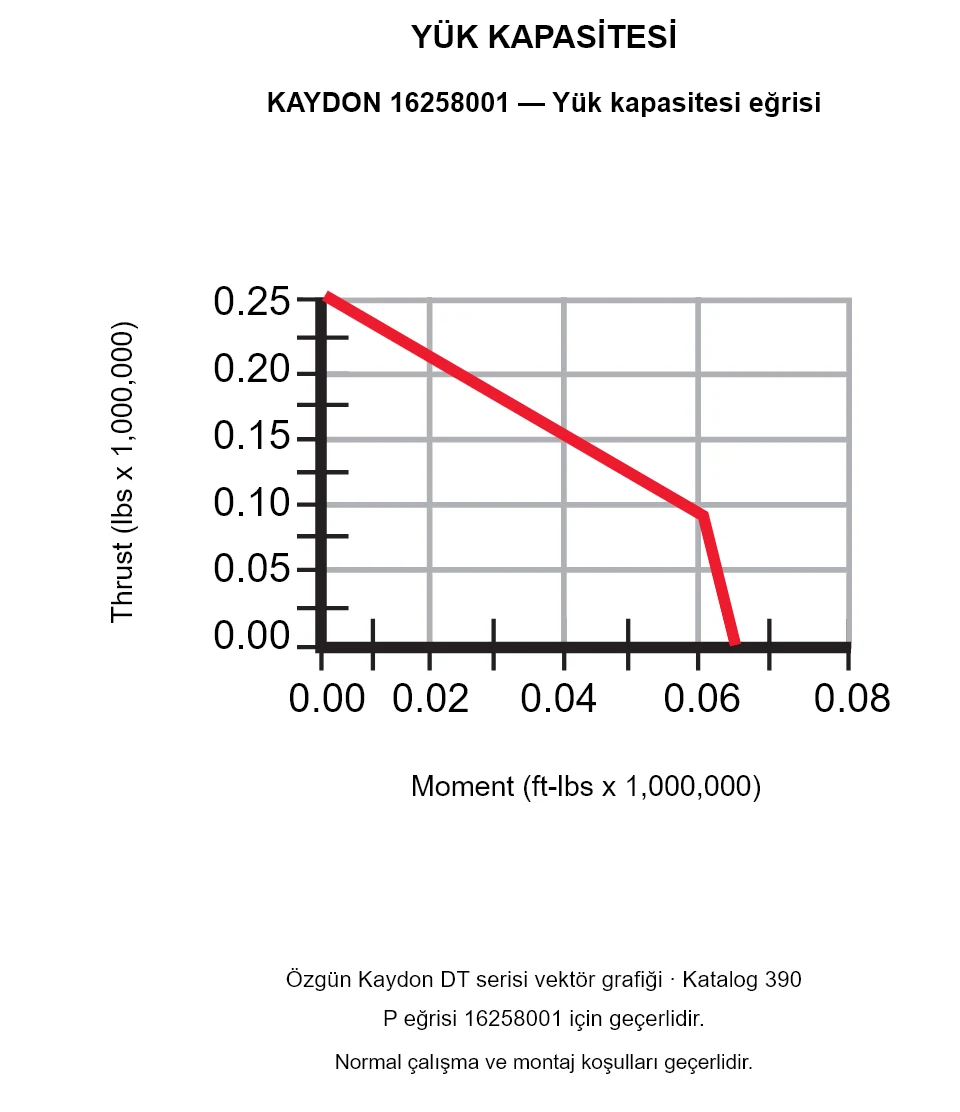

SERİ YÜK KAPASİTESİ
Dt Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon 16258001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
