Drehverbindung als Ersatz für Kaydon 16258001

Name: MERYDOM Replacement for Kaydon 16258001 Slewing Bearing
Brand: MERYDOM
SKU: 16258001

Zurück zum Ersatzkatalog

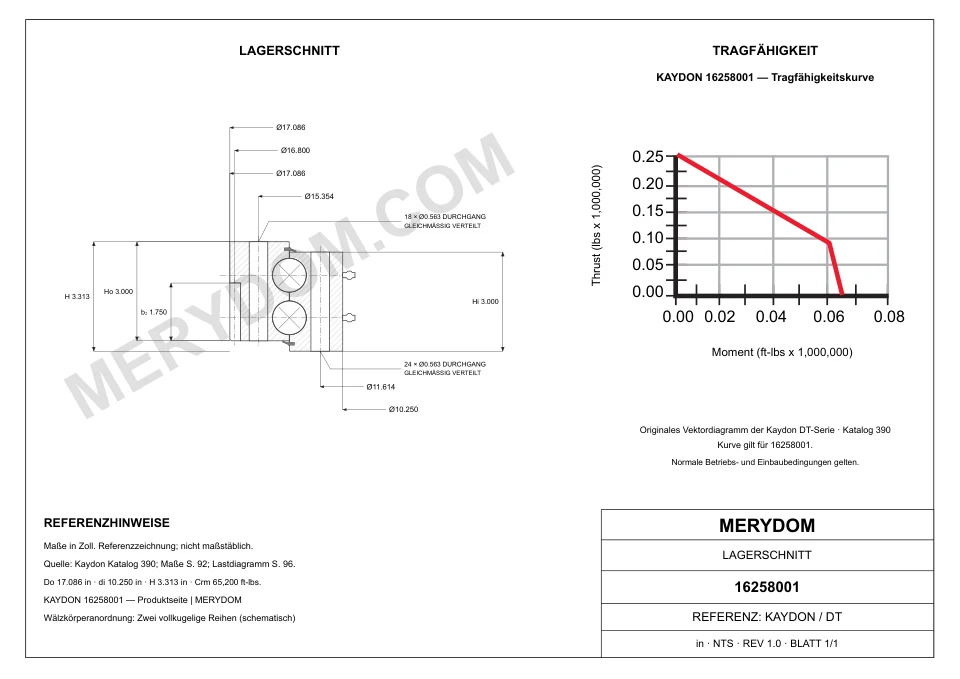

Kaydon Dt Series Außenverzahnt outline drawing — Dt Serie · Außenverzahnt outlineBild zum Vergrößern anklicken

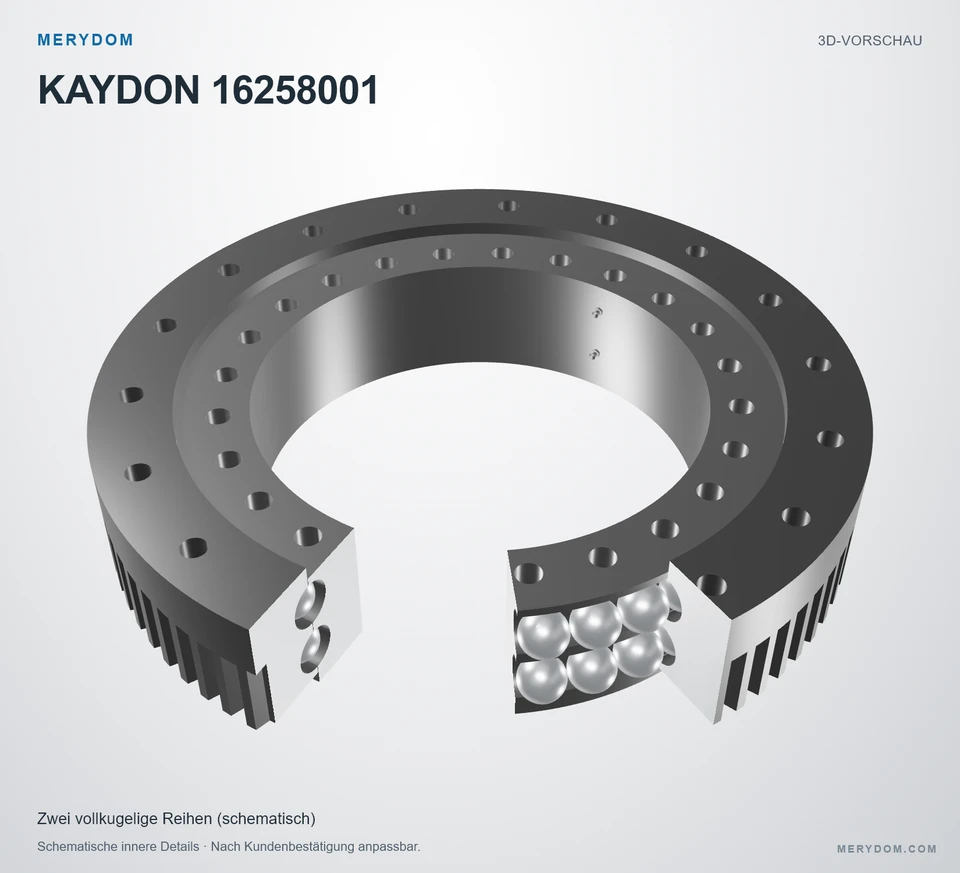

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16258001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16258001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 17.086 in
Overall ID (di): 10.250 in
Gesamthöhe: 3.313 in
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 18 / 24 außen / innen
Lagerbauart: Achtpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 17.086 inca. 433,98 mm
Gesamt-Innendurchmesser (di): 10.250 inca. 260,4 mm
Außendurchmesser des Außenringkörpers (Dr): 17.086 inca. 433,98 mm
Gesamthöhe (H): 3.313 inca. 84,15 mm
Gesamtgewicht (G): 105 lbca. 47,627 kg

Befestigung

Lochkreis Außenring (Lo): 15.354 inca. 389,99 mm
Lochkreis Innenring (Li): 11.614 inca. 295 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 16.800 inca. 427 mm
Zähnezahl (z2): 84

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16258001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16258001
Zertifiziert austauschbar mit	Kaydon 16258001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Dt Serie
Referenzmodell	16258001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Achtpunkt-Kugellager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	17.086 inca. 433,98 mm
Gesamt-Innendurchmesser (di)	10.250 inca. 260,4 mm
Gesamthöhe (H)	3.313 inca. 84,15 mm
Außendurchmesser des Außenringkörpers (Dr)	17.086 inca. 433,98 mm
Lochkreis Außenring (Lo)	15.354 inca. 389,99 mm
Lochkreis Innenring (Li)	11.614 inca. 295 mm
Teilkreisdurchmesser der Verzahnung (D2)	16.800 inca. 427 mm
Gesamtgewicht (G)	105 lbca. 47,627 kg
Tragzahlen
Maximale Zahnkraft (Fz)	6850 lbfca. 30,47 kN
Momententragzahl (Crm)	65200 ft·lbfca. 88,4 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	18 Bohrungen · 0.563
Schraubenbohrungen Innenring (ni)	24 Bohrungen · 0.563
Verzahnung
Teilungssystem	SPECIAL_DP
Source-defined gear pitch (Pd)	5/7 quellseitig definierte Teilung
Zähnezahl (z2)	84

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

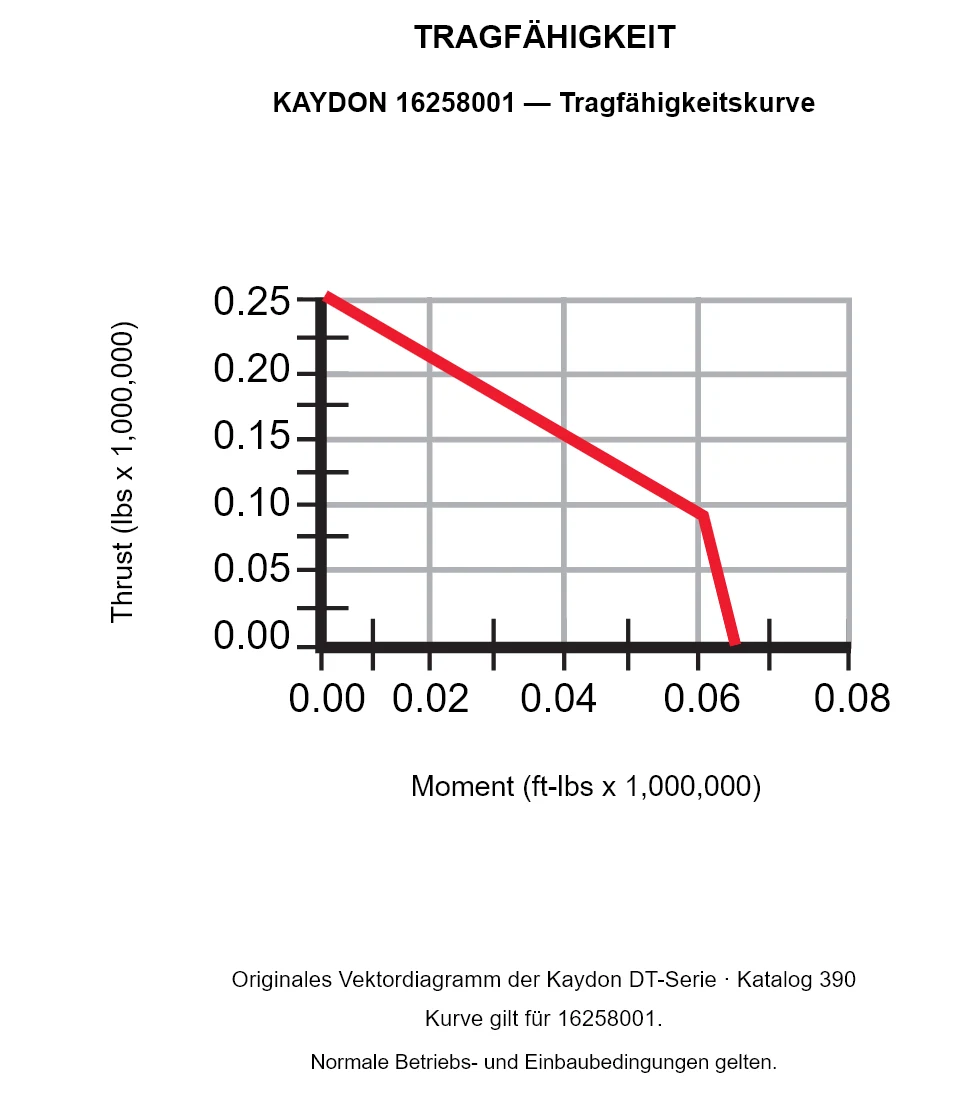

Traglastdiagramm der Serie Dt

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16258001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
