Intercambiabilidade certificada
- Designação de modelo e envelope de instalação correspondentes
- Interfaces de furos e círculos de parafusos revisadas
- Engrenagem correspondente à configuração de referência

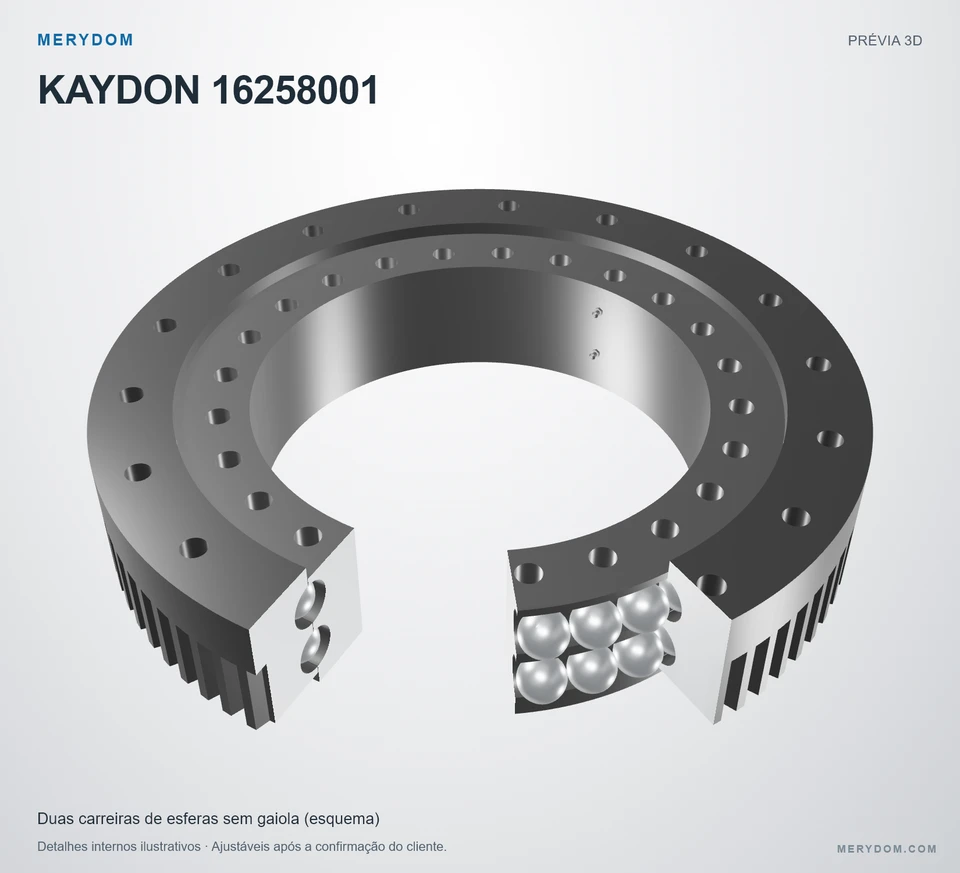

Rolamento de giro de substituição para Kaydon 16258001
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon 16258001. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: Kaydon 16258001. Série: Dt. Estrutura do rolamento: Esferas de contato de oito pontos. Configuração da engrenagem: Engrenagem externa.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
16258001
Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon 16258001.
- Overall OD (Do)
- 17.086 in
- Overall ID (di)
- 10.250 in
- Altura total
- 3.313 in
- Configuração da engrenagem
- Engrenagem externa
- Furos de montagem
- 18 / 24 externo / interno
- Projeto do rolamento
- Esferas de contato de oito pontos
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

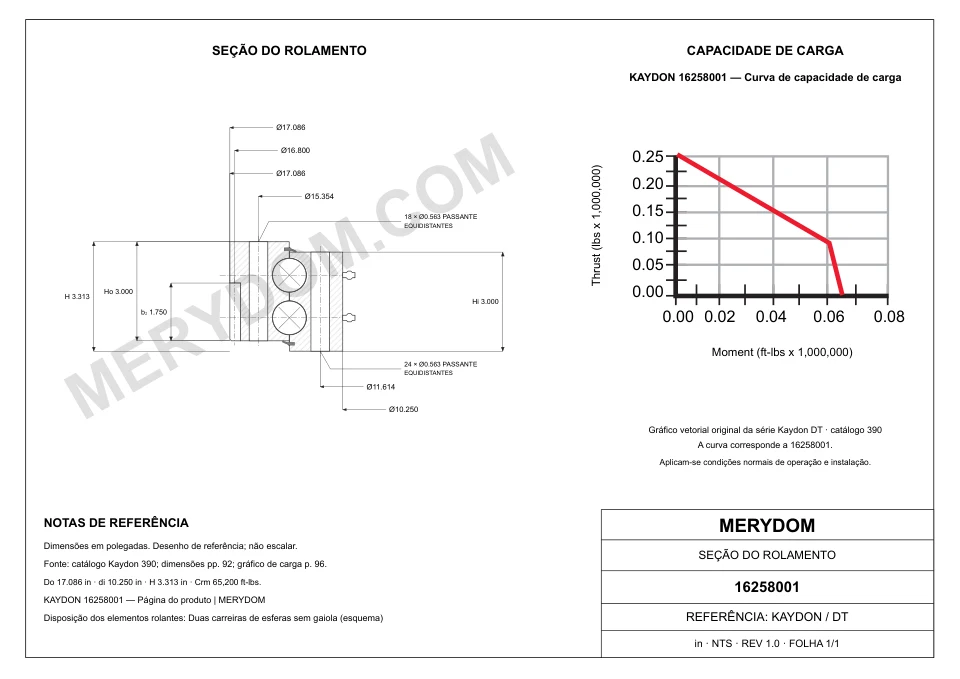

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Diâmetro externo total (Do)
- 17.086 inaproximadamente 433,98 mm
- Diâmetro interno total (di)
- 10.250 inaproximadamente 260,4 mm
- Diâmetro externo do corpo do anel externo (Dr)
- 17.086 inaproximadamente 433,98 mm
- Altura total (H)
- 3.313 inaproximadamente 84,15 mm
- Peso do conjunto (G)
- 105 lbaproximadamente 47,627 kg
Montagem
- Círculo de parafusos do anel externo (Lo)
- 15.354 inaproximadamente 389,99 mm
- Círculo de parafusos do anel interno (Li)
- 11.614 inaproximadamente 295 mm
Engrenagem
- Diâmetro primitivo da engrenagem (D2)
- 16.800 inaproximadamente 427 mm
- Número de dentes (z2)
- 84
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro Kaydon 16258001
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 16258001 |
| Certificado como intercambiável com | Kaydon 16258001 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | Kaydon |
| Série | Dt Série |
| Modelo de referência | 16258001 |
| Sistema de medição | PolegadasReferência métrica exibida ao lado |
| Estrutura do rolamento | Esferas de contato de oito pontos |
| Configuração da engrenagem | Engrenagem externa |
| Dimensões | |
| Diâmetro externo total (Do) | 17.086 inaproximadamente 433,98 mm |
| Diâmetro interno total (di) | 10.250 inaproximadamente 260,4 mm |
| Altura total (H) | 3.313 inaproximadamente 84,15 mm |
| Diâmetro externo do corpo do anel externo (Dr) | 17.086 inaproximadamente 433,98 mm |
| Círculo de parafusos do anel externo (Lo) | 15.354 inaproximadamente 389,99 mm |
| Círculo de parafusos do anel interno (Li) | 11.614 inaproximadamente 295 mm |
| Diâmetro primitivo da engrenagem (D2) | 16.800 inaproximadamente 427 mm |
| Peso do conjunto (G) | 105 lbaproximadamente 47,627 kg |
| Capacidades | |
| Carga máxima por dente (Fz) | 6850 lbfaproximadamente 30,47 kN |
| Capacidade de carga de momento (Crm) | 65200 ft·lbfaproximadamente 88,4 kN·m |
| Montagem | |
| Furos de parafusos do anel externo (no) | 18 furos · 0.563 |
| Furos de parafusos do anel interno (ni) | 24 furos · 0.563 |
| Engrenagem | |
| Sistema de passo | SPECIAL_DP |
| Source-defined gear pitch (Pd) | passo 5/7 definido pela fonte |
| Número de dentes (z2) | 84 |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.
CAPACIDADE DE CARGA DA SÉRIE

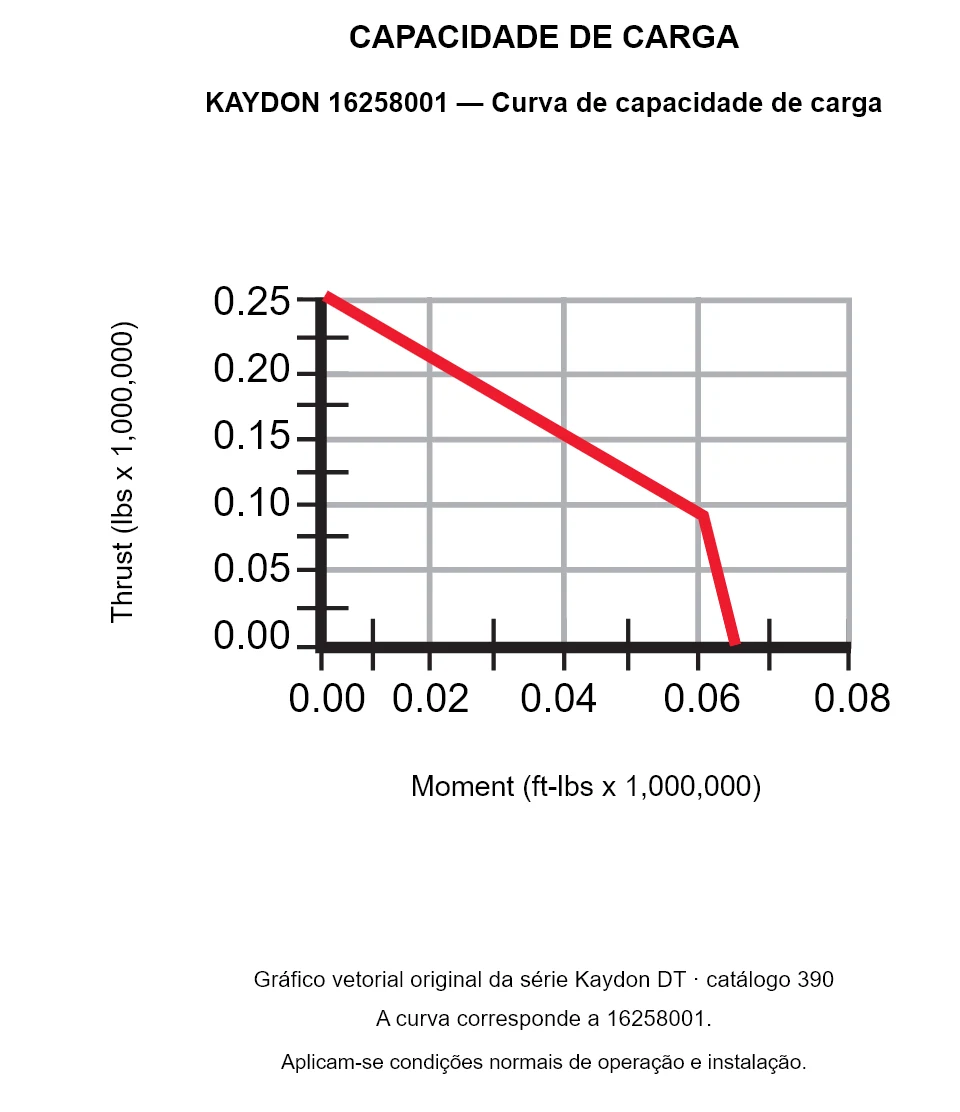

Gráfico de capacidade de carga da série Dt
Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para Kaydon 16258001
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
