Drehverbindung als Ersatz für Kaydon 16264001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16264001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16264001. Serie: Dt. Lagerkonstruktion: Achtpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
Wälzkörperanordnung: Zwei vollkugelige Reihen

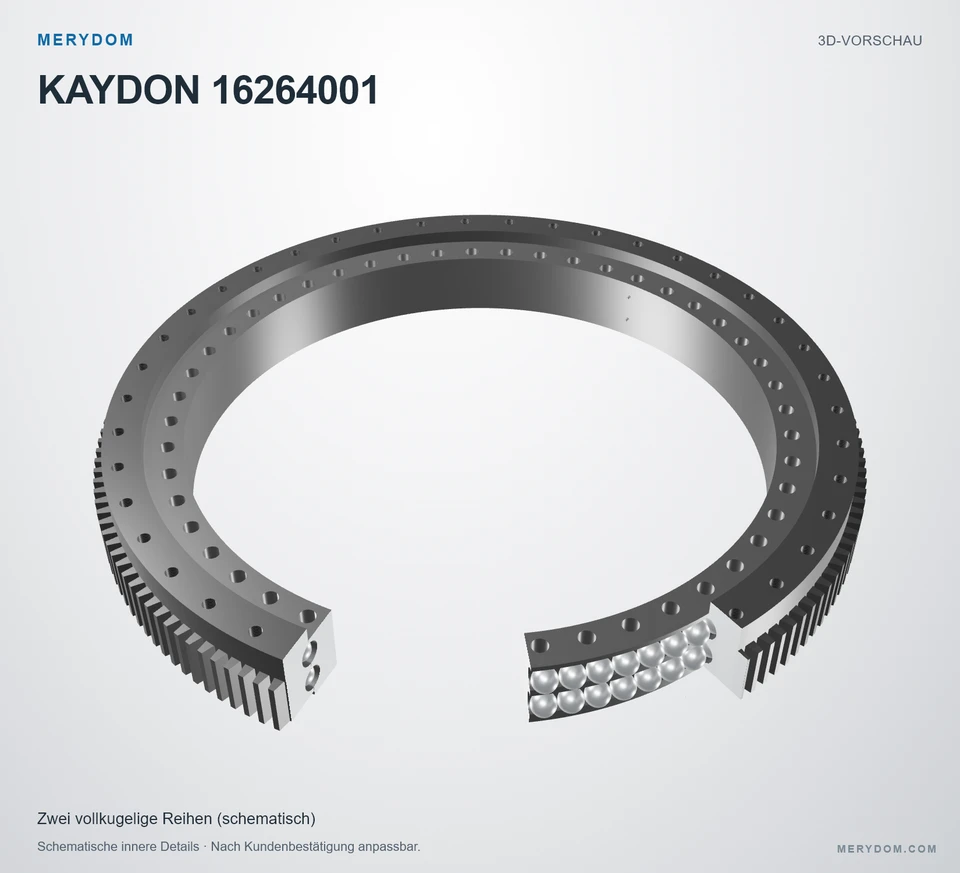

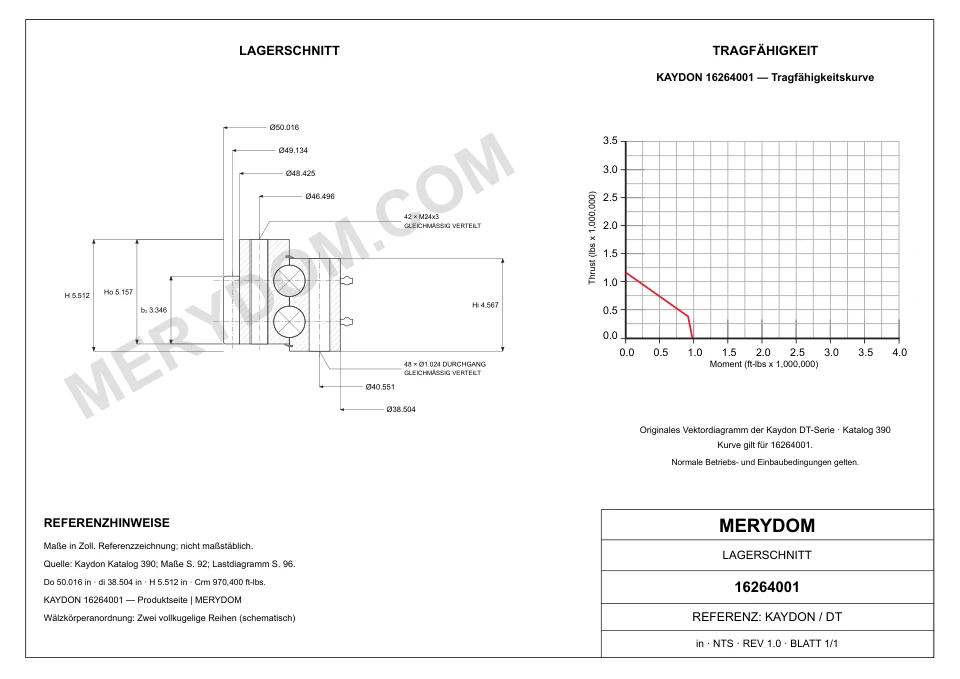

Katalog 390, S. 85: zwei Laufbahnen mit jeweils maximaler Kugelanzahl. Kugelgröße, Kugelanzahl und innere Abstände sind schematisch.
Die Befestigungsgewinde entsprechen den Katalogangaben. Wenn Gewindetiefe oder Bohrungsende im Katalog fehlen, zeigen Zeichnung und 3D-Modell schematische Durchgangsgewinde über die Ringhöhe. Diese anpassbaren Referenzdetails sind keine vom Hersteller bestätigten Bearbeitungsmaße.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16264001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16264001.
- Overall OD (Do)
- 50.016 in
- Overall ID (di)
- 38.504 in
- Gesamthöhe
- 5.512 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 42 / 48 außen / innen
- Lagerbauart
- Achtpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 50.016 inca. 1.270,41 mm
- Gesamt-Innendurchmesser (di)
- 38.504 inca. 978 mm
- Außendurchmesser des Außenringkörpers (Dr)
- 48.425 inca. 1.230 mm
- Gesamthöhe (H)
- 5.512 inca. 140 mm
- Gesamtgewicht (G)
- 870 lbca. 394,625 kg
- Innenringhöhe (Hi)
- 4.567 inca. 116 mm
- Außenringhöhe (Ho)
- 5.157 inca. 130,99 mm
Befestigung
- Lochkreis Außenring (Lo)
- 46.496 inca. 1.181 mm
- Lochkreis Innenring (Li)
- 40.551 inca. 1.030 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 49.134 inca. 1.248 mm
- Zähnezahl (z2)
- 156
- Zahnbreite laut Katalog (b2)
- 3.346 inca. 84,99 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16264001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16264001 |
| Zertifiziert austauschbar mit | Kaydon 16264001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Dt Serie |
| Referenzmodell | 16264001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Achtpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 50.016 inca. 1.270,41 mm |
| Gesamt-Innendurchmesser (di) | 38.504 inca. 978 mm |
| Gesamthöhe (H) | 5.512 inca. 140 mm |
| Innenringhöhe (Hi) | 4.567 inca. 116 mm |
| Außenringhöhe (Ho) | 5.157 inca. 130,99 mm |
| Außendurchmesser des Außenringkörpers (Dr) | 48.425 inca. 1.230 mm |
| Lochkreis Außenring (Lo) | 46.496 inca. 1.181 mm |
| Lochkreis Innenring (Li) | 40.551 inca. 1.030 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 49.134 inca. 1.248 mm |
| Gesamtgewicht (G) | 870 lbca. 394,625 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 19390 lbfca. 86,25 kN |
| Momententragzahl (Crm) | 970400 ft·lbfca. 1.315,69 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 42 Bohrungen · M24x3 |
| Schraubenbohrungen Innenring (ni) | 48 Bohrungen · 1.024 |
| Verzahnung | |
| Teilungssystem | MODULE |
| Source module (m) | Modul 8 (Quelle (8)) |
| Zähnezahl (z2) | 156 |
| Zahnbreite laut Katalog (b2) | 3.346 inca. 85 mm |
| Profilverschiebungsfaktor (x2) | +.5 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

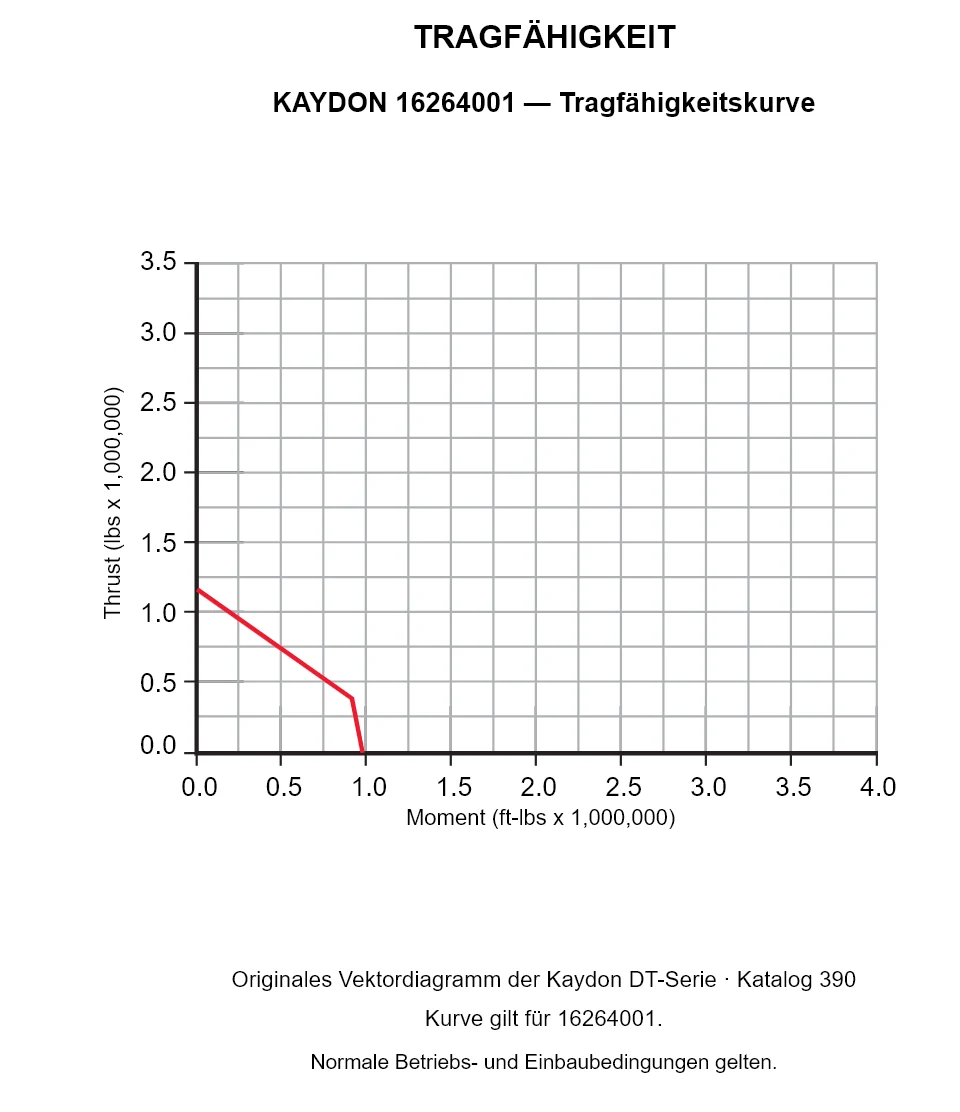

KAYDON 16264001 — Tragfähigkeitskurve
KAYDON 16264001 — Tragfähigkeitskurve
KAYDON 16264001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16264001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
