Rodamiento de giro de sustitución para Kaydon 16264001
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16264001. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: Kaydon 16264001. Serie: Dt. Estructura del rodamiento: Bolas de contacto de ocho puntos. Disposición del engranaje: Engranaje externo.
Disposición de los elementos rodantes: Dos hileras de bolas sin jaula

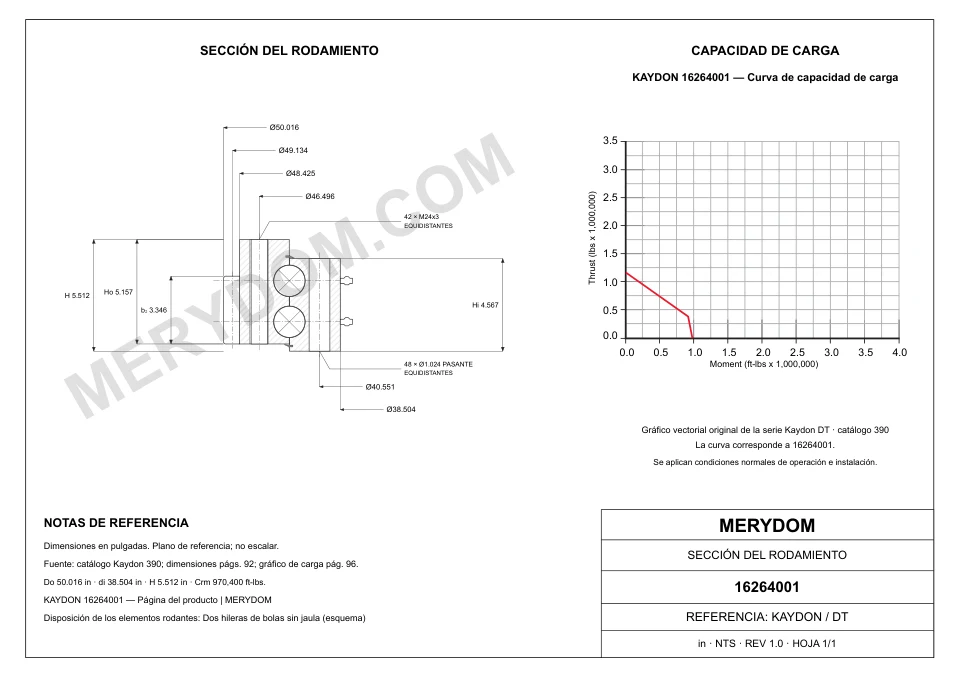

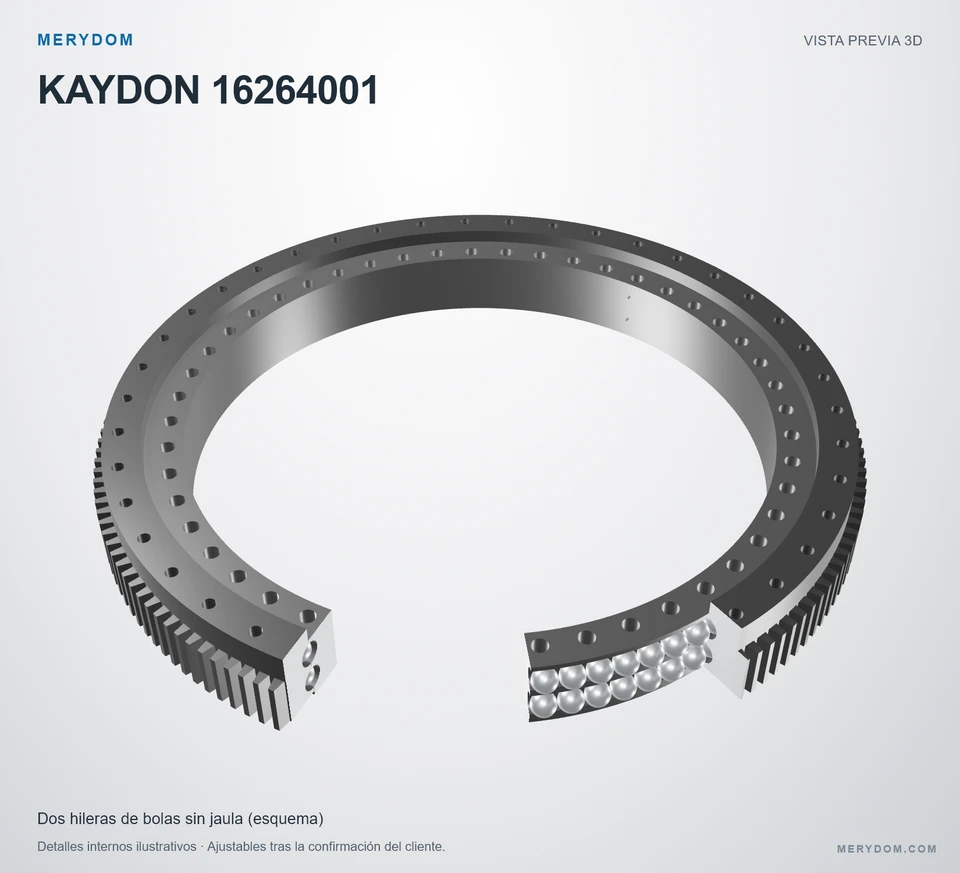

Catálogo 390, p85: dos pistas, cada una con el máximo número de bolas. El tamaño, la cantidad de bolas y las holguras internas son esquemáticos.
Las roscas de montaje siguen las especificaciones del catálogo. Si no se indican la profundidad ni el extremo del orificio, el dibujo y el modelo 3D muestran roscas pasantes ilustrativas a lo largo de la altura del anillo. Son detalles de referencia ajustables, no dimensiones de mecanizado verificadas por el fabricante.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
16264001
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16264001.
- Overall OD (Do)
- 50.016 in
- Overall ID (di)
- 38.504 in
- Altura total
- 5.512 in
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 42 / 48 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de ocho puntos
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible
DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro exterior total (Do)
- 50.016 inaproximadamente 1.270,41 mm
- Diámetro interior total (di)
- 38.504 inaproximadamente 978 mm
- Diámetro exterior del cuerpo del anillo exterior (Dr)
- 48.425 inaproximadamente 1.230 mm
- Altura total (H)
- 5.512 inaproximadamente 140 mm
- Peso del conjunto (G)
- 870 lbaproximadamente 394,625 kg
- Altura del anillo interior (Hi)
- 4.567 inaproximadamente 116 mm
- Altura del anillo exterior (Ho)
- 5.157 inaproximadamente 130,99 mm
Montaje
- Círculo de pernos del anillo exterior (Lo)
- 46.496 inaproximadamente 1.181 mm
- Círculo de pernos del anillo interior (Li)
- 40.551 inaproximadamente 1.030 mm
Engranaje
- Diámetro primitivo del engranaje (D2)
- 49.134 inaproximadamente 1.248 mm
- Número de dientes (z2)
- 156
- Ancho del dentado según catálogo (b2)
- 3.346 inaproximadamente 84,99 mm
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro Kaydon 16264001
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 16264001 |
| Certificado intercambiable con | Kaydon 16264001 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Kaydon |
| Serie | Dt Serie |
| Modelo de referencia | 16264001 |
| Sistema de medición | PulgadasLa referencia métrica se muestra al lado |
| Estructura del rodamiento | Bolas de contacto de ocho puntos |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Diámetro exterior total (Do) | 50.016 inaproximadamente 1.270,41 mm |
| Diámetro interior total (di) | 38.504 inaproximadamente 978 mm |
| Altura total (H) | 5.512 inaproximadamente 140 mm |
| Altura del anillo interior (Hi) | 4.567 inaproximadamente 116 mm |
| Altura del anillo exterior (Ho) | 5.157 inaproximadamente 130,99 mm |
| Diámetro exterior del cuerpo del anillo exterior (Dr) | 48.425 inaproximadamente 1.230 mm |
| Círculo de pernos del anillo exterior (Lo) | 46.496 inaproximadamente 1.181 mm |
| Círculo de pernos del anillo interior (Li) | 40.551 inaproximadamente 1.030 mm |
| Diámetro primitivo del engranaje (D2) | 49.134 inaproximadamente 1.248 mm |
| Peso del conjunto (G) | 870 lbaproximadamente 394,625 kg |
| Capacidades | |
| Carga máxima por diente (Fz) | 19390 lbfaproximadamente 86,25 kN |
| Capacidad de carga de momento (Crm) | 970400 ft·lbfaproximadamente 1.315,69 kN·m |
| Montaje | |
| Orificios de pernos del anillo exterior (no) | 42 orificios · M24x3 |
| Orificios de pernos del anillo interior (ni) | 48 orificios · 1.024 |
| Engranaje | |
| Sistema de paso | MODULE |
| Source module (m) | Módulo 8 (origen (8)) |
| Número de dientes (z2) | 156 |
| Ancho del dentado según catálogo (b2) | 3.346 inaproximadamente 85 mm |
| Coeficiente de desplazamiento de perfil (x2) | +.5 |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

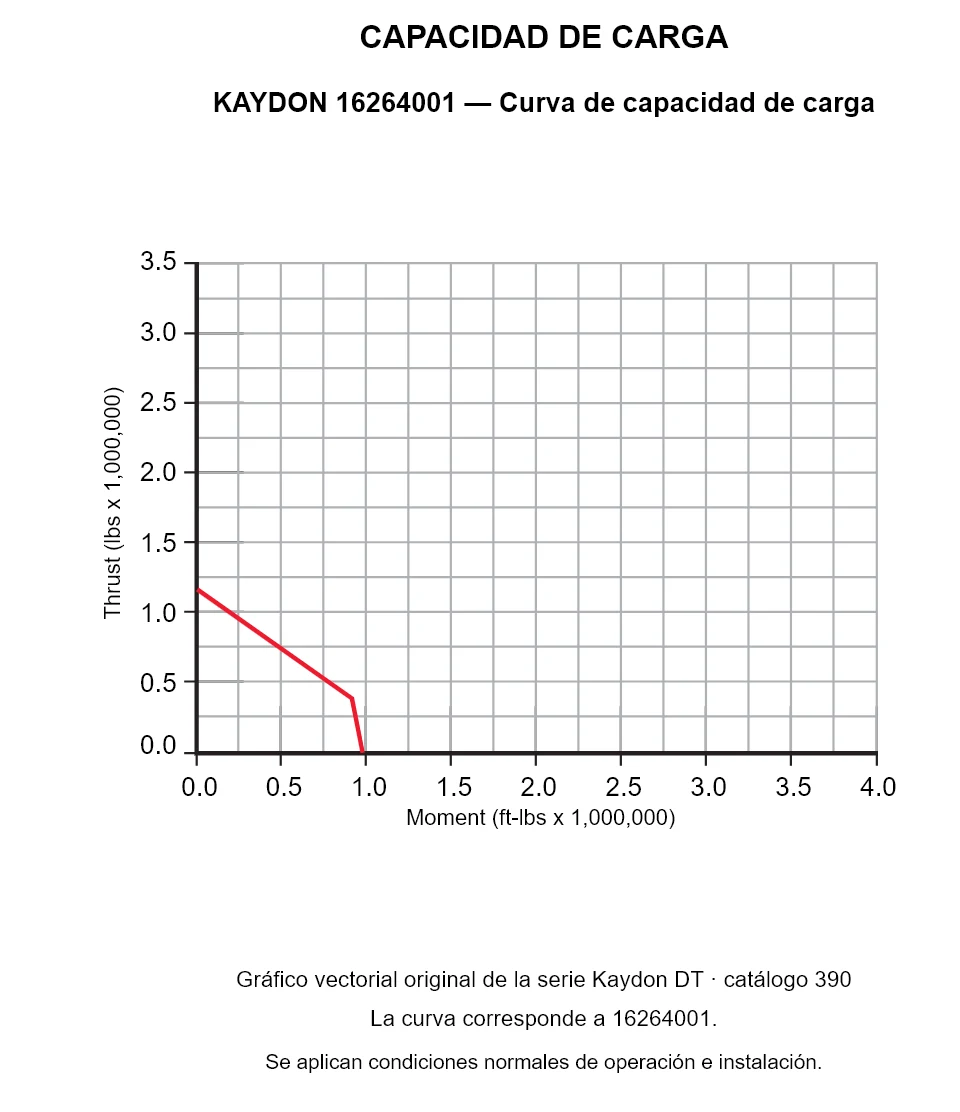

KAYDON 16264001 — Curva de capacidad de carga
KAYDON 16264001 — Curva de capacidad de carga
KAYDON 16264001 — Curva de capacidad de carga. Se aplican condiciones normales de operación e instalación.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
