Drehverbindung als Ersatz für Kaydon 16274001

Name: MERYDOM Replacement for Kaydon 16274001 Slewing Bearing
Brand: MERYDOM
SKU: 16274001

Zurück zum Ersatzkatalog

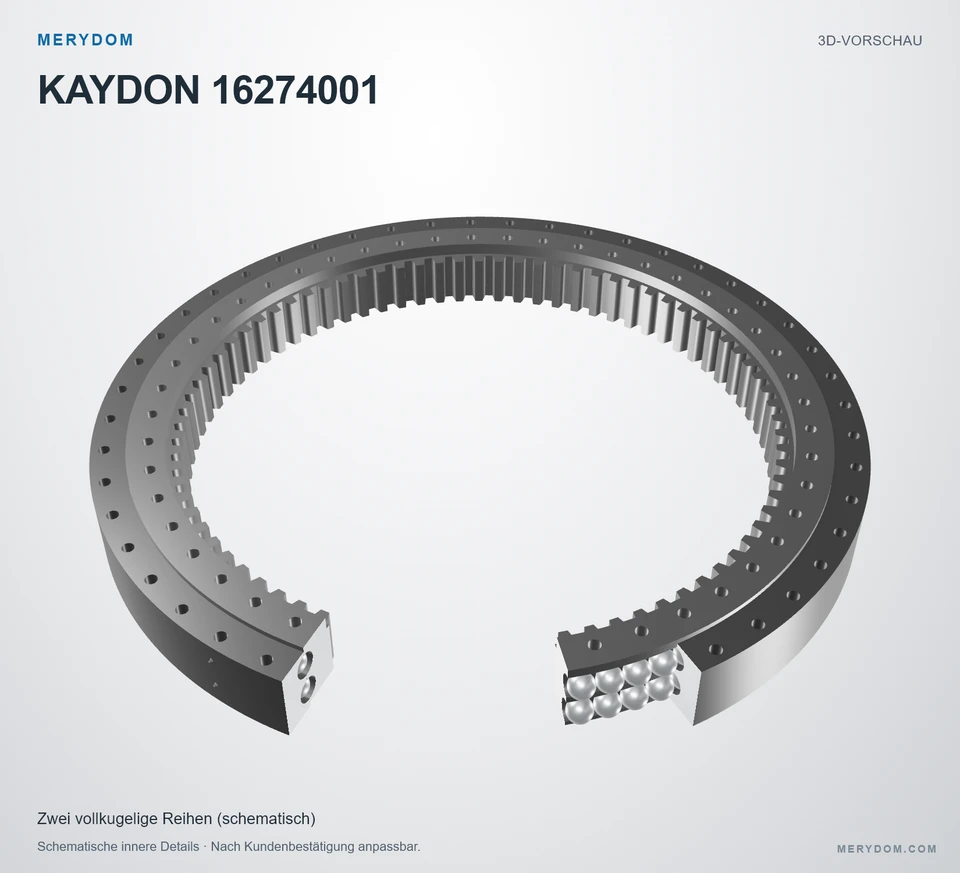

Kaydon Dt Series Innenverzahnt outline drawing — Dt Serie · Innenverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16274001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16274001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 56.693 in
Overall ID (di): 43.661 in
Gesamthöhe: 5.472 in
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 48 / 48 außen / innen
Lagerbauart: Achtpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

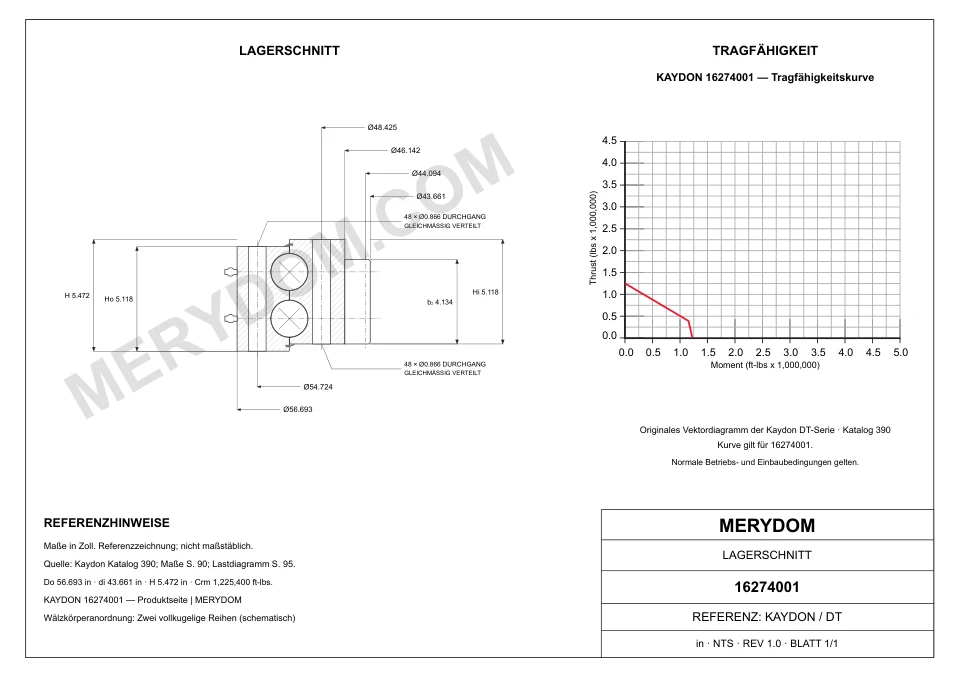

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 56.693 inca. 1.440 mm
Gesamt-Innendurchmesser (di): 43.661 inca. 1.108,99 mm
Innendurchmesser des Innenringkörpers (dr): 46.142 inca. 1.172,01 mm
Gesamthöhe (H): 5.472 inca. 138,99 mm
Gesamtgewicht (G): 1200 lbca. 544,311 kg

Befestigung

Lochkreis Außenring (Lo): 54.724 inca. 1.389,99 mm
Lochkreis Innenring (Li): 48.425 inca. 1.230 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 44.094 inca. 1.119,99 mm
Zähnezahl (z2): 80

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16274001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16274001
Zertifiziert austauschbar mit	Kaydon 16274001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Dt Serie
Referenzmodell	16274001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Achtpunkt-Kugellager
Verzahnungsart	Innenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	56.693 inca. 1.440 mm
Gesamt-Innendurchmesser (di)	43.661 inca. 1.108,99 mm
Gesamthöhe (H)	5.472 inca. 138,99 mm
Innendurchmesser des Innenringkörpers (dr)	46.142 inca. 1.172,01 mm
Lochkreis Außenring (Lo)	54.724 inca. 1.389,99 mm
Lochkreis Innenring (Li)	48.425 inca. 1.230 mm
Teilkreisdurchmesser der Verzahnung (D2)	44.094 inca. 1.119,99 mm
Gesamtgewicht (G)	1200 lbca. 544,311 kg
Tragzahlen
Maximale Zahnkraft (Fz)	48640 lbfca. 216,36 kN
Momententragzahl (Crm)	1225400 ft·lbfca. 1.661,42 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	48 Bohrungen · 0.866
Schraubenbohrungen Innenring (ni)	48 Bohrungen · 0.866
Verzahnung
Teilungssystem	MODULE
Source module (m)	Modul 14 (Quelle (14))
Zähnezahl (z2)	80

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

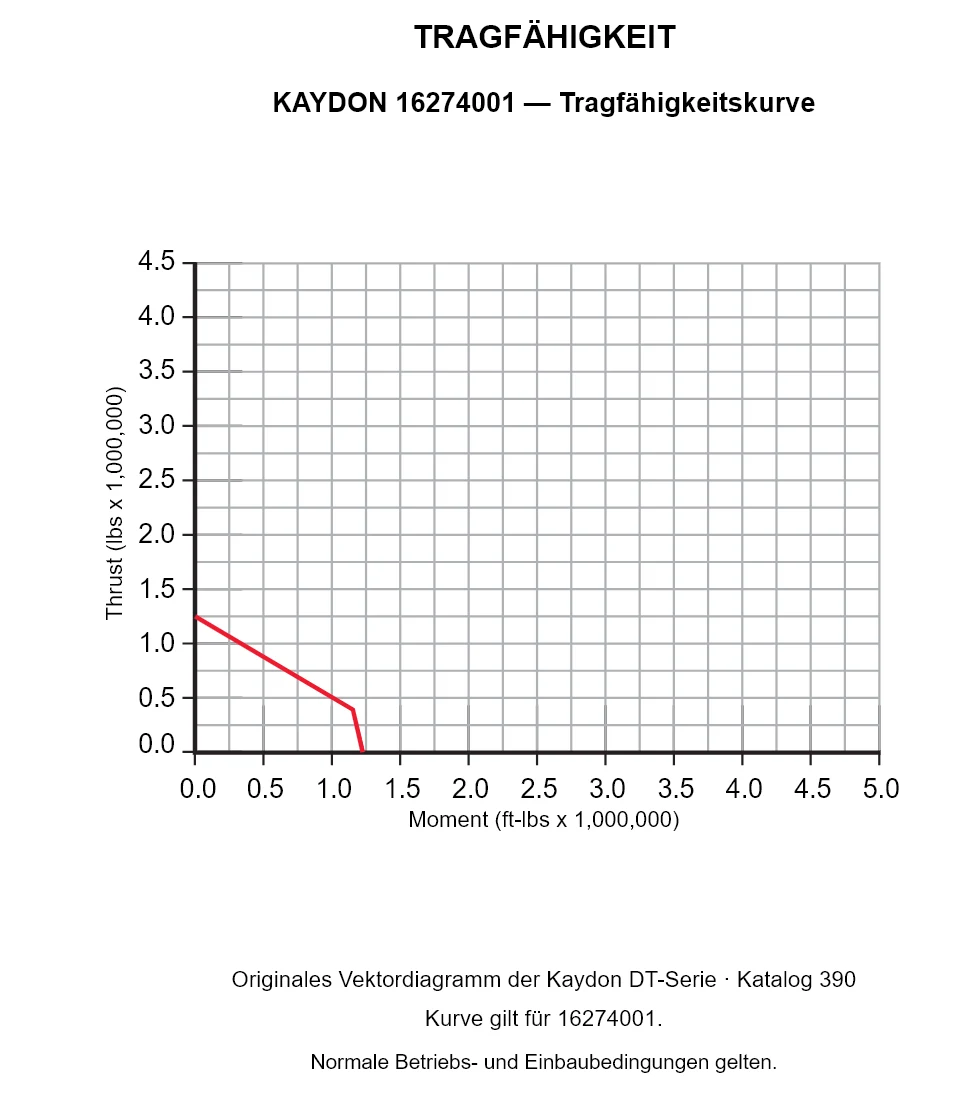

SERIEN-TRAGFÄHIGKEIT

Traglastdiagramm der Serie Dt

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16274001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
