Kaydon 16329001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16329001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16329001. Seri: Xr. Rulman yapısı: Çapraz makaralı. Dişli düzeni: İçten dişli.
V biçimli yuvarlanma yollarında çapraz silindirik makaralar. Makara ölçüleri, sayısı ve ayırıcılar şematiktir.

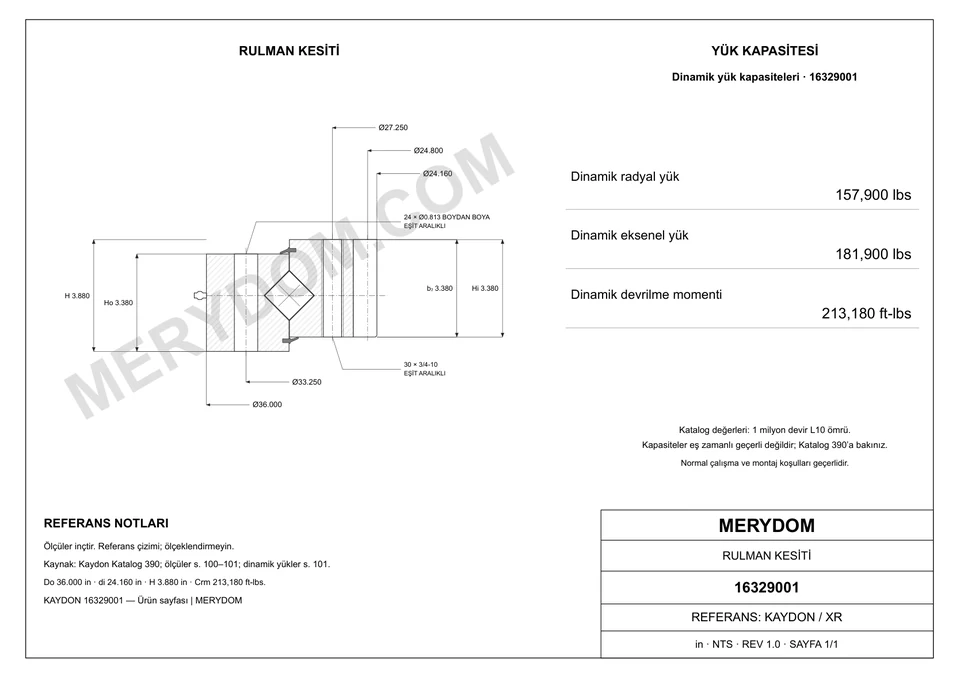

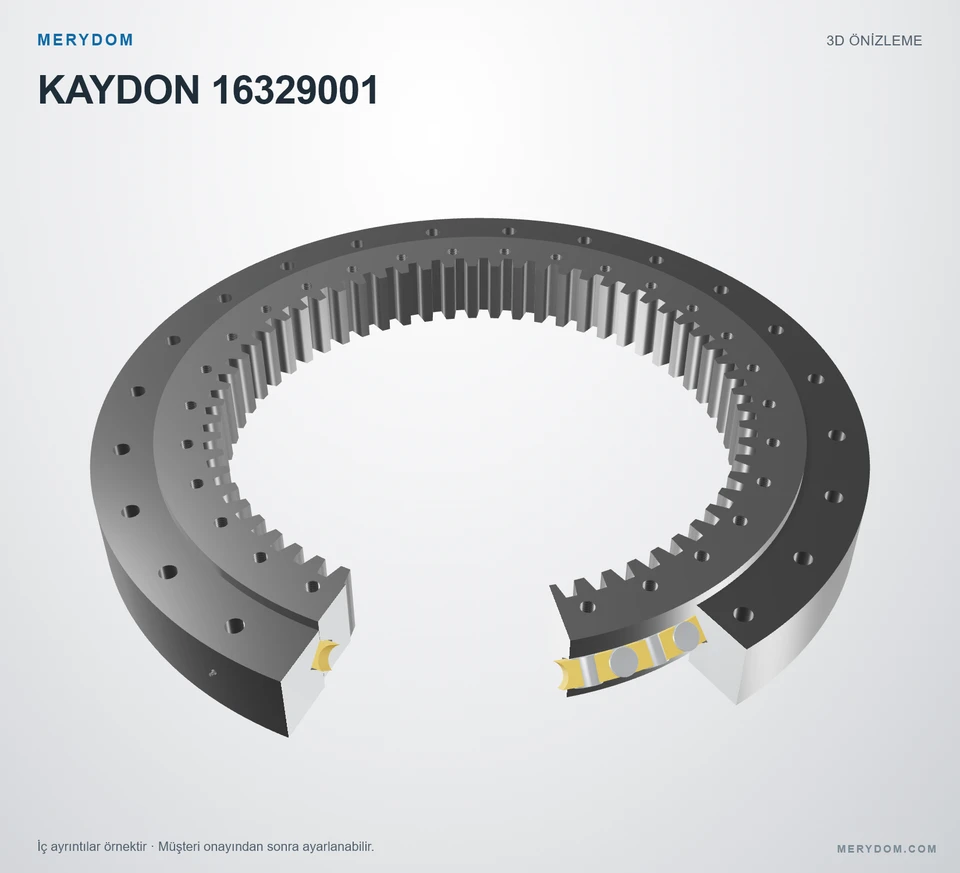

Montaj dişleri katalog özelliklerine uygundur. Katalogda diş derinliği veya delik uç biçimi belirtilmediğinde çizim ve 3D model, bilezik yüksekliği boyunca şematik geçişli dişler gösterir. Bunlar ayarlanabilir referans ayrıntılarıdır; üretici tarafından doğrulanmış işleme ölçüleri değildir.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16329001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16329001.
- Overall OD (Do)
- 36.000 in
- Overall ID (di)
- 24.160 in
- Toplam yükseklik
- 3.880 in
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 24 / 30 dış / iç
- Rulman tasarımı
- Çapraz makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 36.000 inyaklaşık 914 mm
- Toplam iç çap (di)
- 24.160 inyaklaşık 613,7 mm
- Toplam yükseklik (H)
- 3.880 inyaklaşık 98,6 mm
- Montaj ağırlığı (G)
- 465 lbyaklaşık 210,92 kg
- İç bilezik yüksekliği (Hi)
- 3.380 inyaklaşık 85,9 mm
- Dış bilezik yüksekliği (Ho)
- 3.380 inyaklaşık 85,9 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 33.250 inyaklaşık 844,6 mm
- İç bilezik cıvata dairesi (Li)
- 27.250 inyaklaşık 692,2 mm
Dişli
- Dişli hatve çapı (D2)
- 24.800 inyaklaşık 630 mm
- Diametral adım (Pd)
- 2,5
- Diş sayısı (z2)
- 62
- Katalogdaki diş genişliği (b2)
- 3.380 inyaklaşık 85,9 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16329001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16329001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16329001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Xr Seri |
| Referans model | 16329001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Çapraz makaralı |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 36.000 inyaklaşık 914 mm |
| Toplam iç çap (di) | 24.160 inyaklaşık 613,7 mm |
| Toplam yükseklik (H) | 3.880 inyaklaşık 98,6 mm |
| İç bilezik yüksekliği (Hi) | 3.380 inyaklaşık 85,9 mm |
| Dış bilezik yüksekliği (Ho) | 3.380 inyaklaşık 85,9 mm |
| Dış bilezik cıvata dairesi (Lo) | 33.250 inyaklaşık 844,6 mm |
| İç bilezik cıvata dairesi (Li) | 27.250 inyaklaşık 692,2 mm |
| Dişli hatve çapı (D2) | 24.800 inyaklaşık 630 mm |
| Montaj ağırlığı (G) | 465 lbyaklaşık 210,92 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 27300 lbfyaklaşık 121,44 kN |
| Dinamik radyal yük kapasitesi · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 157900.0000000000 lbfyaklaşık 702,37 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 181900.0000000000 lbfyaklaşık 809,13 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 213180.0000000000 ft·lbfyaklaşık 289,03 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 24 delik · 0.813 |
| İç bilezik cıvata delikleri (ni) | 30 delik · 3/4-10 |
| Dişli | |
| Hatve sistemi | DP |
| Kaynak diametral adımı (Pd) | 2.5 DP |
| Eşdeğer modül (derived reference only) (m) | 10.16 mm |
| Diş sayısı (z2) | 62 |
| Katalogdaki diş genişliği (b2) | 3.380 inyaklaşık 86 mm |
| Profil kaydırma katsayısı (x2) | 0 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
MERYDOM MÜHENDİSLİK
Kaydon 16329001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
