Drehverbindung als Ersatz für Kaydon 16326001

Name: MERYDOM Replacement for Kaydon 16326001 Slewing Bearing
Brand: MERYDOM
SKU: 16326001

Zurück zum Ersatzkatalog

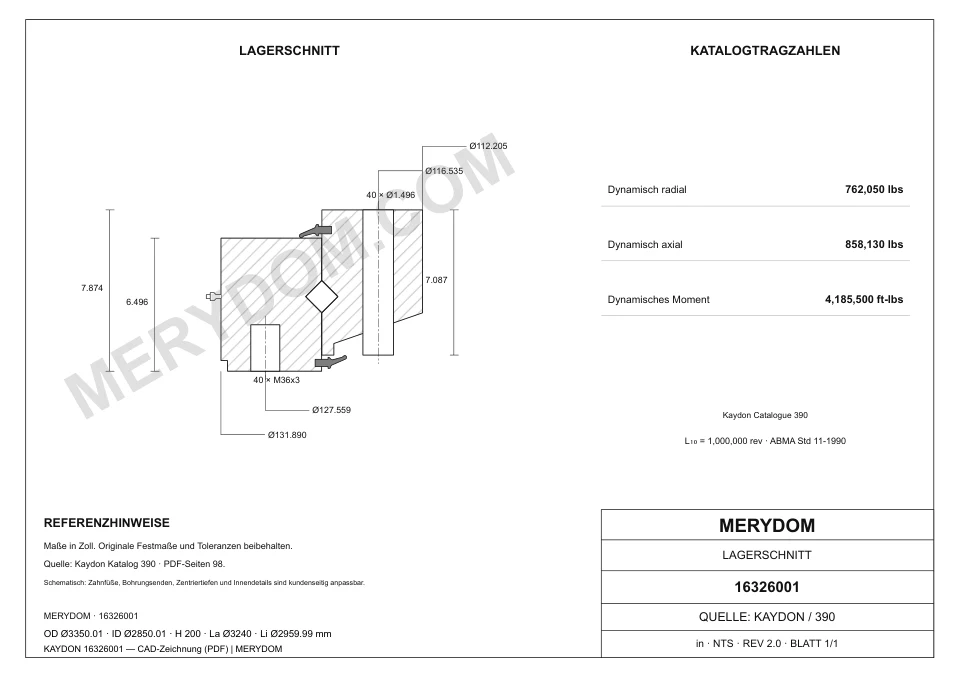

Kaydon Xr Series Unverzahnt outline drawing — Xr Serie · Unverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16326001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

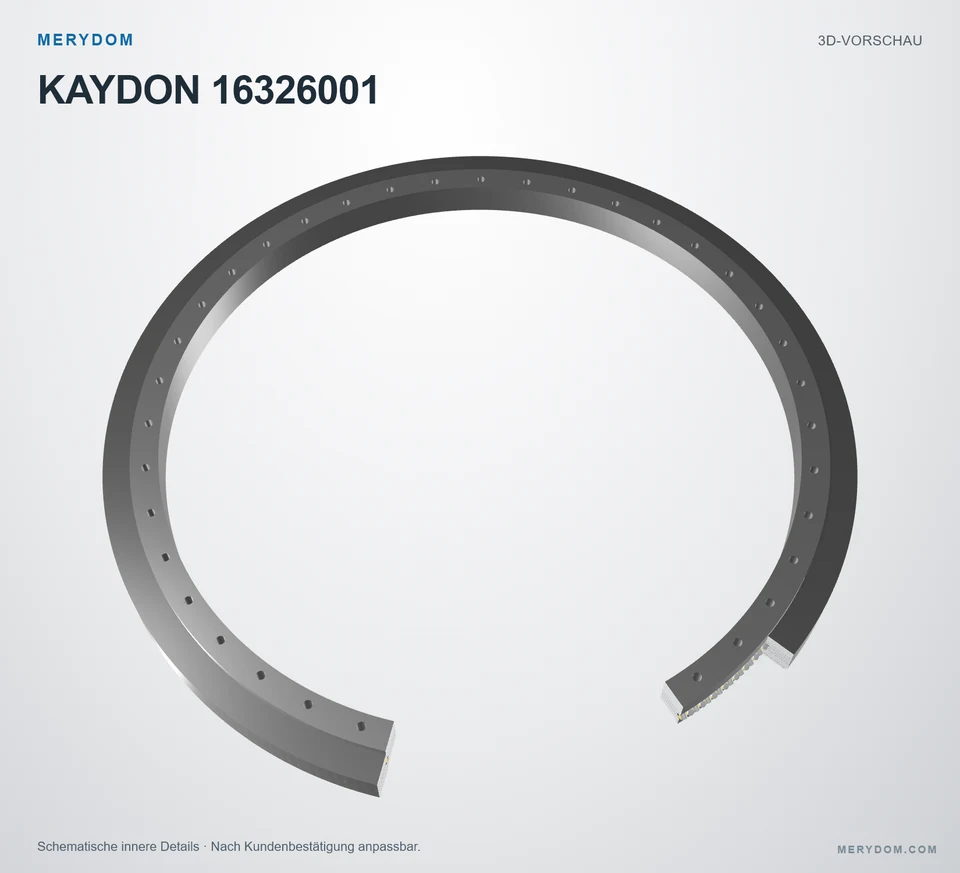

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16326001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 131.890 in
Overall ID (di): 112.205 in
Gesamthöhe: 7.874 in
Verzahnungsart: Unverzahnt
Befestigungsbohrungen: 40 / 40 außen / innen
Lagerbauart: Kreuzrollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 131.890 inca. 3.350 mm
Gesamt-Innendurchmesser (di): 112.205 inca. 2.850,01 mm
Außendurchmesser des Außenringkörpers (Dr): 131.250 inca. 3.333,8 mm
Innendurchmesser des Innenringkörpers (dr): 120.866 inca. 3.070 mm
Gesamthöhe (H): 7.874 inca. 200 mm
Gesamtgewicht (G): 6500 lbca. 2.948,35 kg

Befestigung

Lochkreis Außenring (Lo): 127.559 inca. 3.240 mm
Lochkreis Innenring (Li): 116.535 inca. 2.959,99 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16326001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16326001
Zertifiziert austauschbar mit	Kaydon 16326001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Xr Serie
Referenzmodell	16326001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Kreuzrollenlager
Verzahnungsart	Unverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	131.890 inca. 3.350 mm
Gesamt-Innendurchmesser (di)	112.205 inca. 2.850,01 mm
Gesamthöhe (H)	7.874 inca. 200 mm
Außendurchmesser des Außenringkörpers (Dr)	131.250 inca. 3.333,8 mm
Innendurchmesser des Innenringkörpers (dr)	120.866 inca. 3.070 mm
Lochkreis Außenring (Lo)	127.559 inca. 3.240 mm
Lochkreis Innenring (Li)	116.535 inca. 2.959,99 mm
Gesamtgewicht (G)	6500 lbca. 2.948,35 kg
Tragzahlen
Dynamische radiale Tragzahl · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	762050.0000000000 lbfca. 3.389,77 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	858130.0000000000 lbfca. 3.817,15 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	4185500.0000000000 ft·lbfca. 5.674,78 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	40 Bohrungen · M36x3
Schraubenbohrungen Innenring (ni)	40 Bohrungen · 1.496
Verzahnung
Integrierte Verzahnung	Nicht zutreffend

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16326001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
16336001	Innenverzahnt	3,606.8 × 3,129.28 × 152.4 mm	Details ansehen →
16335001	Innenverzahnt	3,085.998 × 2,482.012 × 172.009 mm	Details ansehen →
16334001	Innenverzahnt	2,895.6 × 2,413 × 152.4 mm	Details ansehen →
16327001	Unverzahnt	4,029.989 × 3,580.003 × 224.003 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
