Drehverbindung als Ersatz für Kaydon 16336001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16336001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16336001. Serie: Xr. Lagerkonstruktion: Kreuzrollenlager. Verzahnungsart: Innenverzahnt.

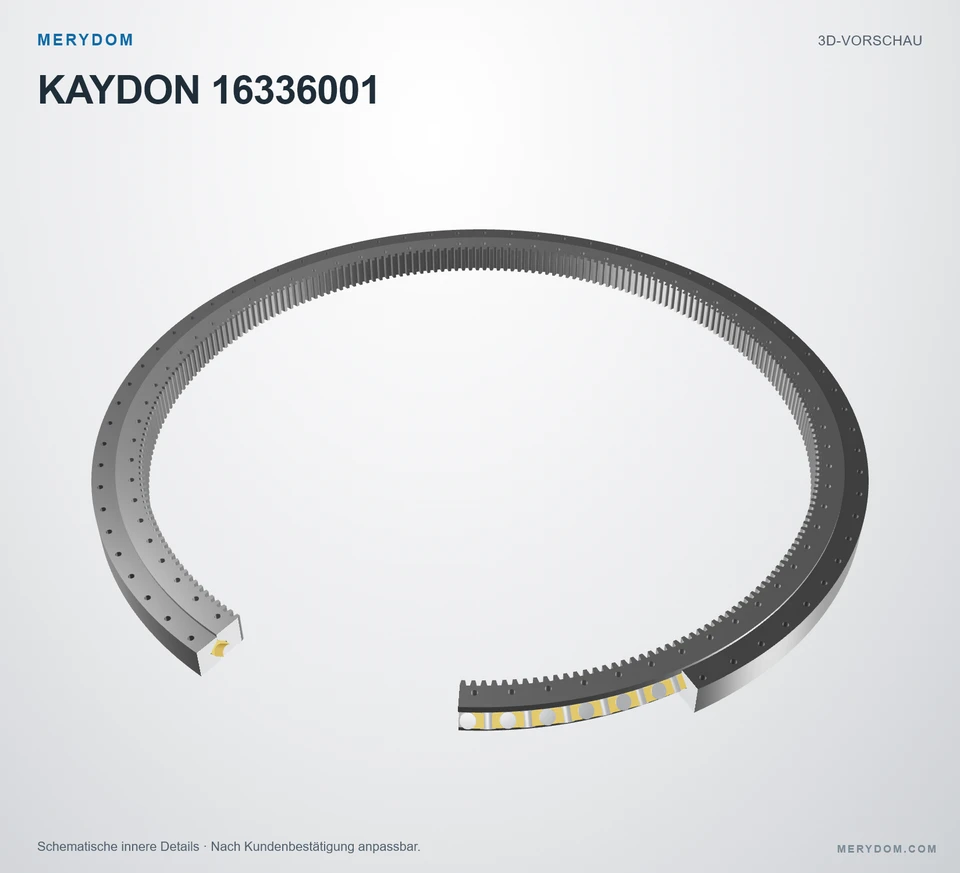

Gekreuzte Zylinderrollen in V-förmigen Laufbahnen. Rollenabmessungen, Anzahl und Abstandhalter sind schematisch.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16336001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16336001.
- Overall OD (Do)
- 142.000 in
- Overall ID (di)
- 123.200 in
- Gesamthöhe
- 6.000 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 72 / 72 außen / innen
- Lagerbauart
- Kreuzrollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

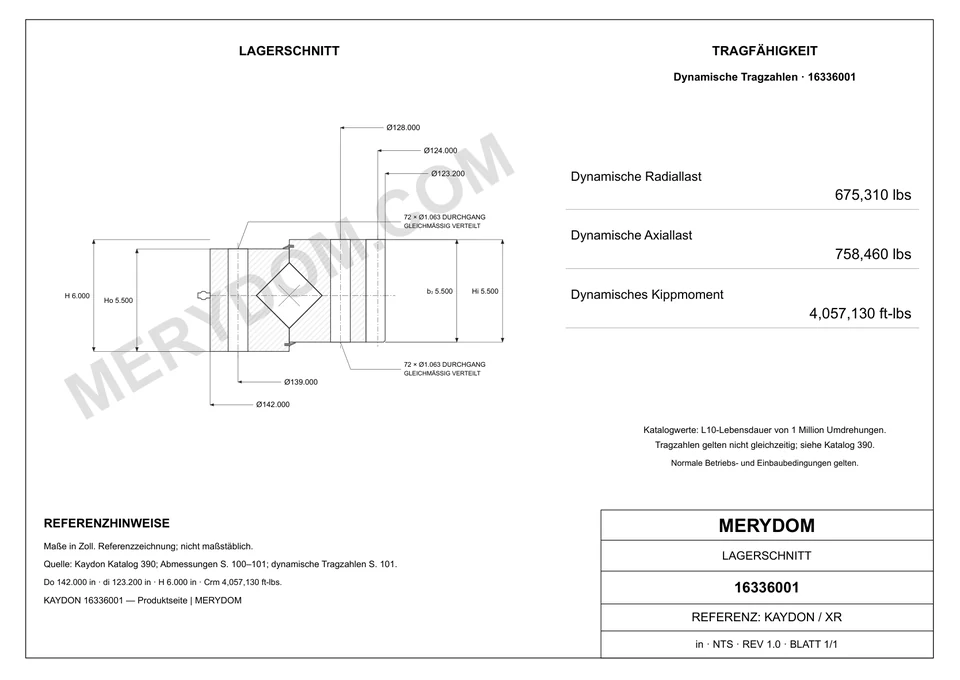

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 142.000 inca. 3.607 mm
- Gesamt-Innendurchmesser (di)
- 123.200 inca. 3.129 mm
- Gesamthöhe (H)
- 6.000 inca. 152 mm
- Gesamtgewicht (G)
- 5370 lbca. 2.435,791 kg
- Innenringhöhe (Hi)
- 5.500 inca. 140 mm
- Außenringhöhe (Ho)
- 5.500 inca. 140 mm
Befestigung
- Lochkreis Außenring (Lo)
- 139.000 inca. 3.531 mm
- Lochkreis Innenring (Li)
- 128.000 inca. 3.251 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 124.000 inca. 3.150 mm
- Diametralteilung (Pd)
- 2
- Zähnezahl (z2)
- 248
- Zahnbreite laut Katalog (b2)
- 5.500 inca. 140 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16336001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16336001 |
| Zertifiziert austauschbar mit | Kaydon 16336001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Xr Serie |
| Referenzmodell | 16336001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Kreuzrollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 142.000 inca. 3.607 mm |
| Gesamt-Innendurchmesser (di) | 123.200 inca. 3.129 mm |
| Gesamthöhe (H) | 6.000 inca. 152 mm |
| Innenringhöhe (Hi) | 5.500 inca. 140 mm |
| Außenringhöhe (Ho) | 5.500 inca. 140 mm |
| Lochkreis Außenring (Lo) | 139.000 inca. 3.531 mm |
| Lochkreis Innenring (Li) | 128.000 inca. 3.251 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 124.000 inca. 3.150 mm |
| Gesamtgewicht (G) | 5370 lbca. 2.435,791 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 50440 lbfca. 224,37 kN |
| Dynamische radiale Tragzahl · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 675310.0000000000 lbfca. 3.003,93 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 758460.0000000000 lbfca. 3.373,8 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 4057130.0000000000 ft·lbfca. 5.500,73 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 72 Bohrungen · 1.063 |
| Schraubenbohrungen Innenring (ni) | 72 Bohrungen · 1.063 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametralteilung der Quelle (Pd) | 2 DP |
| Äquivalentes Modul (derived reference only) (m) | 12.7 mm |
| Zähnezahl (z2) | 248 |
| Zahnbreite laut Katalog (b2) | 5.500 inca. 140 mm |
| Profilverschiebungsfaktor (x2) | 0 |
