Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für Kaydon 16348001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16348001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16348001. Serie: Xr. Lagerkonstruktion: Kreuzrollenlager. Verzahnungsart: Außenverzahnt.

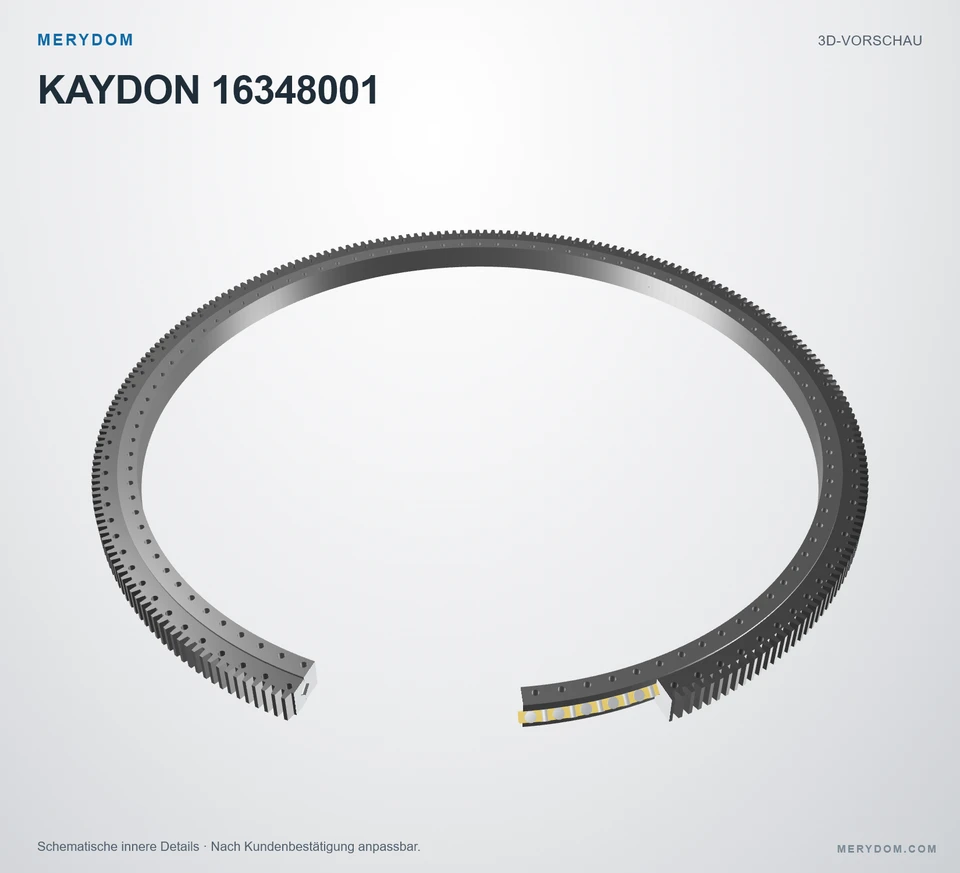

Gekreuzte Zylinderrollen in V-förmigen Laufbahnen. Rollenabmessungen, Anzahl und Abstandhalter sind schematisch.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16348001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16348001.
- Overall OD (Do)
- 159.843 in
- Overall ID (di)
- 141.732 in
- Gesamthöhe
- 6.142 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 100 / 100 außen / innen
- Lagerbauart
- Kreuzrollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

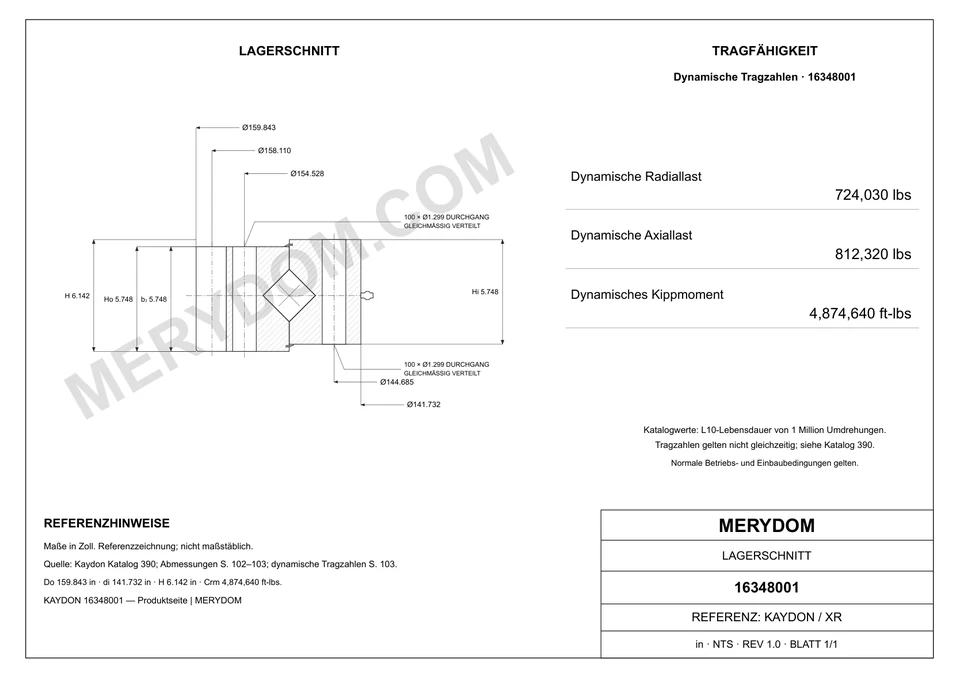

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 159.843 inca. 4.060,01 mm
- Gesamt-Innendurchmesser (di)
- 141.732 inca. 3.599,99 mm
- Gesamthöhe (H)
- 6.142 inca. 156,01 mm
- Gesamtgewicht (G)
- 5480 lbca. 2.485,686 kg
- Innenringhöhe (Hi)
- 5.748 inca. 146 mm
- Außenringhöhe (Ho)
- 5.748 inca. 146 mm
Befestigung
- Lochkreis Außenring (Lo)
- 154.528 inca. 3.925,01 mm
- Lochkreis Innenring (Li)
- 144.685 inca. 3.675 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 158.110 inca. 4.016 mm
- Zähnezahl (z2)
- 251
- Zahnbreite laut Katalog (b2)
- 5.748 inca. 146 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16348001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16348001 |
| Zertifiziert austauschbar mit | Kaydon 16348001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Xr Serie |
| Referenzmodell | 16348001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Kreuzrollenlager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 159.843 inca. 4.060,01 mm |
| Gesamt-Innendurchmesser (di) | 141.732 inca. 3.599,99 mm |
| Gesamthöhe (H) | 6.142 inca. 156,01 mm |
| Innenringhöhe (Hi) | 5.748 inca. 146 mm |
| Außenringhöhe (Ho) | 5.748 inca. 146 mm |
| Lochkreis Außenring (Lo) | 154.528 inca. 3.925,01 mm |
| Lochkreis Innenring (Li) | 144.685 inca. 3.675 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 158.110 inca. 4.016 mm |
| Gesamtgewicht (G) | 5480 lbca. 2.485,686 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 67650 lbfca. 300,92 kN |
| Dynamische radiale Tragzahl · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 724030.0000000000 lbfca. 3.220,65 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 812320.0000000000 lbfca. 3.613,38 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 4874640.0000000000 ft·lbfca. 6.609,12 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 100 Bohrungen · 1.299 |
| Schraubenbohrungen Innenring (ni) | 100 Bohrungen · 1.299 |
| Verzahnung | |
| Teilungssystem | MODULE |
| Source module (m) | Modul 16 (Quelle (16)) |
| Zähnezahl (z2) | 251 |
| Zahnbreite laut Katalog (b2) | 5.748 inca. 146 mm |
| Profilverschiebungsfaktor (x2) | +.500 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16348001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16348001.
