Drehverbindung als Ersatz für Kaydon 16356001

Name: MERYDOM Drehverbindung als Ersatz für KAYDON 16356001
Brand: MERYDOM
SKU: 16356001

Zurück zum Ersatzkatalog

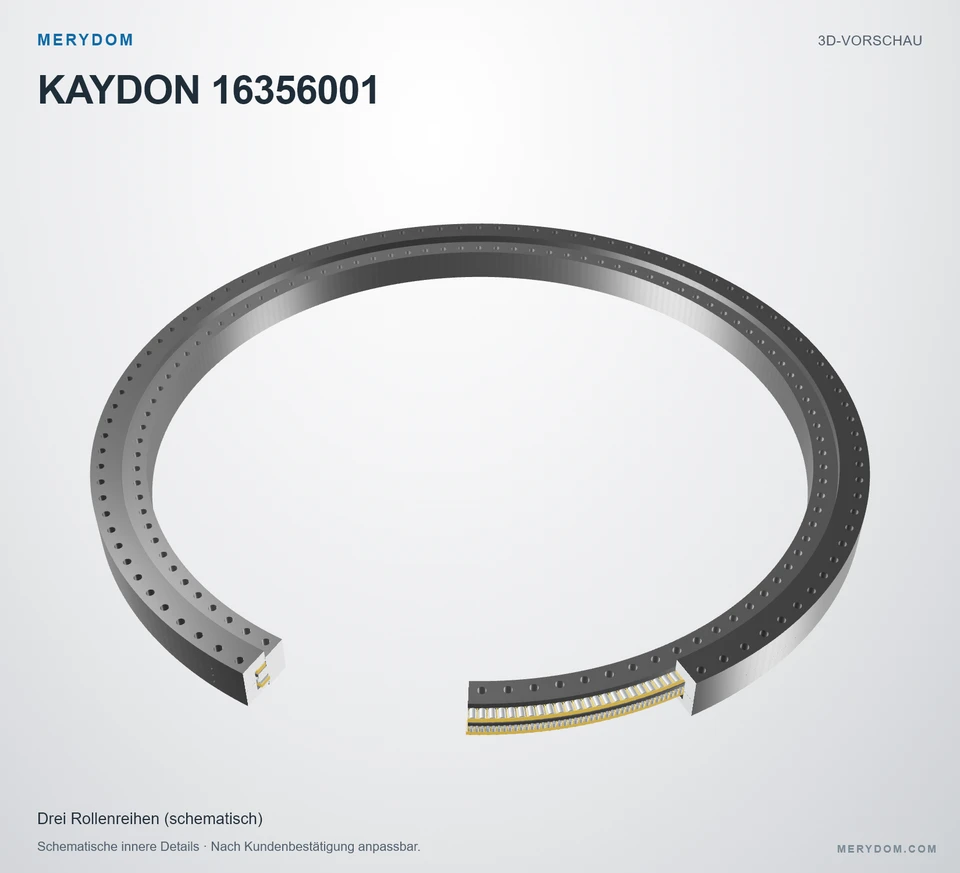

Vorschau des 3D-Modells des MERYDOM-Ersatzdrehkranzes für KAYDON 16356001. — KAYDON 16356001 — 3D-Modellvorschau

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16356001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16356001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 158.000 in
Overall ID (di): 136.500 in
Gesamthöhe: 9.000 in
Verzahnungsart: Unverzahnt
Befestigungsbohrungen: 100 / 100 außen / innen
Lagerbauart: Dreireihiges Rollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

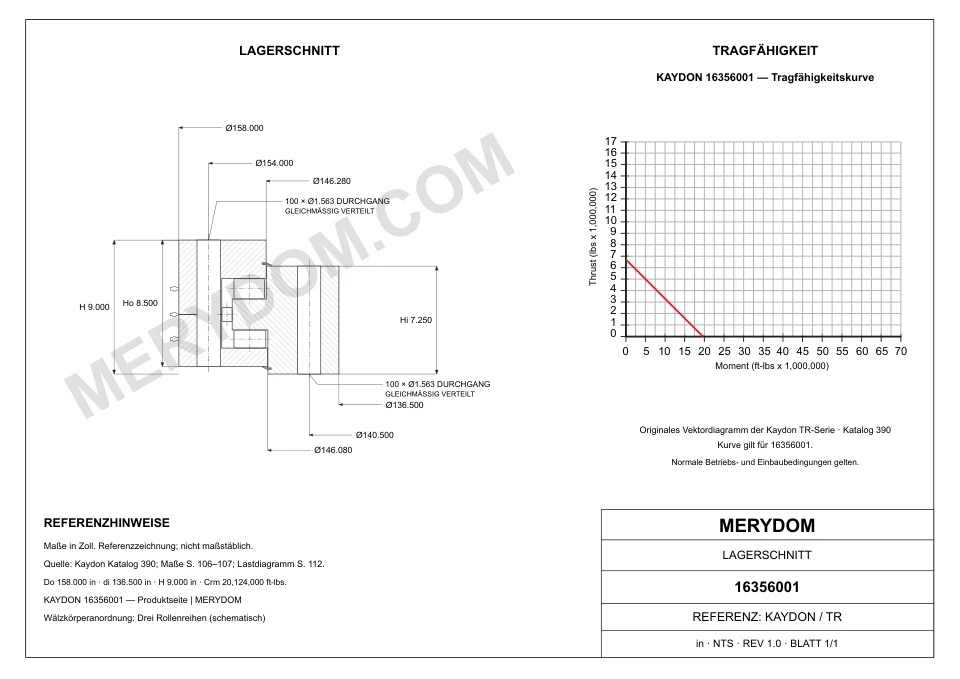

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 158.000 inca. 4.013 mm
Gesamt-Innendurchmesser (di): 136.500 inca. 3.467 mm
Innendurchmesser des Außenrings (Di): 146.280 inca. 3.715,5 mm
Außendurchmesser des Innenrings (do): 146.080 inca. 3.710,4 mm
Gesamthöhe (H): 9.000 inca. 229 mm
Gesamtgewicht (G): 10100 lbca. 4.581,283 kg
Innenringhöhe (Hi): 7.250 inca. 184,2 mm
Außenringhöhe (Ho): 8.500 inca. 216 mm

Befestigung

Lochkreis Außenring (Lo): 154.000 inca. 3.912 mm
Lochkreis Innenring (Li): 140.500 inca. 3.569 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16356001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16356001
Zertifiziert austauschbar mit	Kaydon 16356001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Tr Serie
Referenzmodell	16356001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Dreireihiges Rollenlager
Verzahnungsart	Unverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	158.000 inca. 4.013 mm
Gesamt-Innendurchmesser (di)	136.500 inca. 3.467 mm
Gesamthöhe (H)	9.000 inca. 229 mm
Innenringhöhe (Hi)	7.250 inca. 184,2 mm
Außenringhöhe (Ho)	8.500 inca. 216 mm
Innendurchmesser des Außenrings (Di)	146.280 inca. 3.715,5 mm
Außendurchmesser des Innenrings (do)	146.080 inca. 3.710,4 mm
Lochkreis Außenring (Lo)	154.000 inca. 3.912 mm
Lochkreis Innenring (Li)	140.500 inca. 3.569 mm
Gesamtgewicht (G)	10100 lbca. 4.581,283 kg
Tragzahlen
Momententragzahl (Crm)	20124000 ft·lbfca. 27.284,48 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	100 Bohrungen · 1.563
Schraubenbohrungen Innenring (ni)	100 Bohrungen · 1.563
Verzahnung
Integrierte Verzahnung	Nicht zutreffend

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

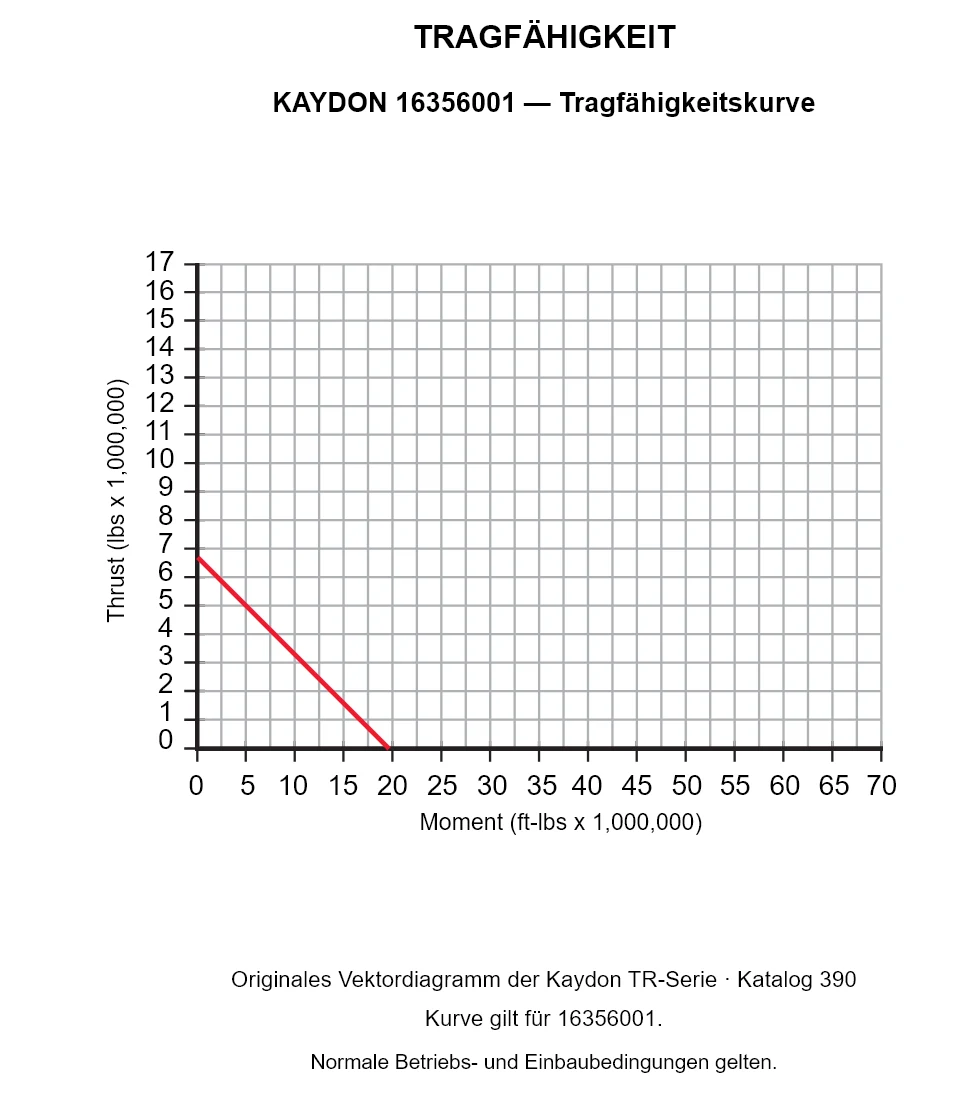

KAYDON 16356001 — Tragfähigkeitskurve

KAYDON 16356001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16356001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
