Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für Kaydon 16384001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16384001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16384001. Serie: Tr. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Innenverzahnt.

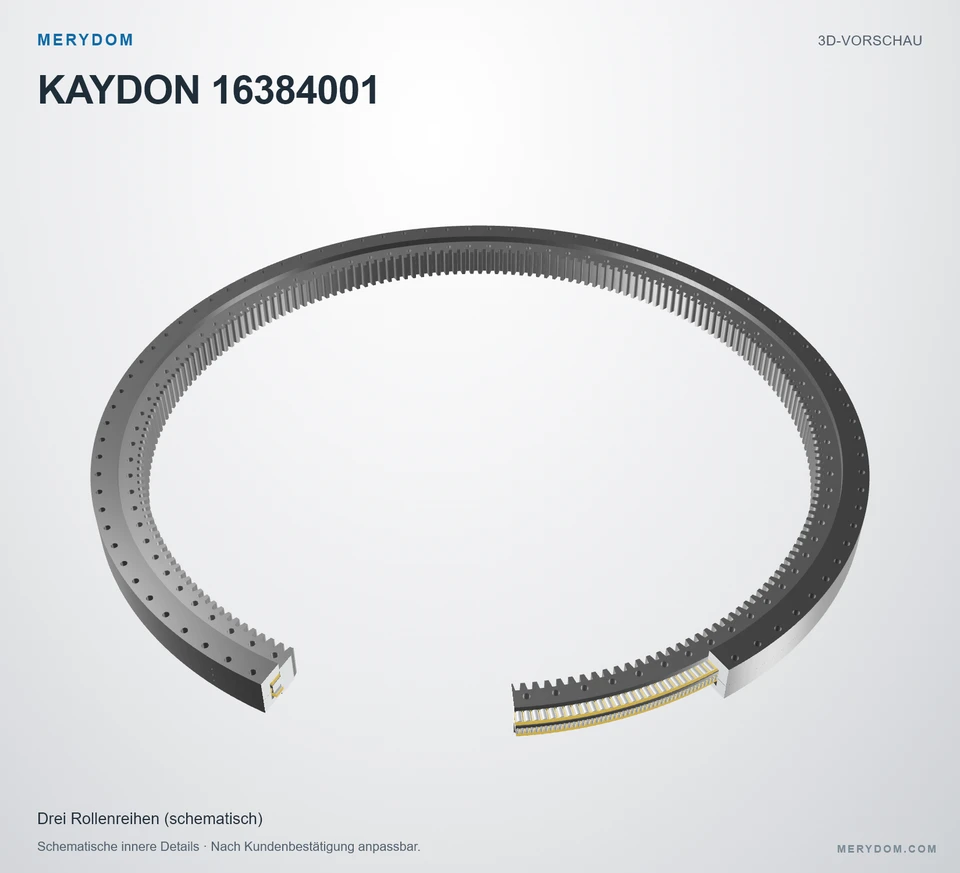

Wälzkörperanordnung: Drei unabhängige Rollenreihen
Katalog 390, S. 103: Die obere und untere Reihe übertragen Axiallasten und Kippmomente; die mittlere Reihe überträgt Radiallasten. Rollengrößen und -anzahl, gelbe Käfigrahmen und Abstandshalter sowie interne Spiele sind schematisch.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16384001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16384001.
- Overall OD (Do)
- 187.402 in
- Overall ID (di)
- 162.992 in
- Gesamthöhe
- 9.252 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 90 / 90 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

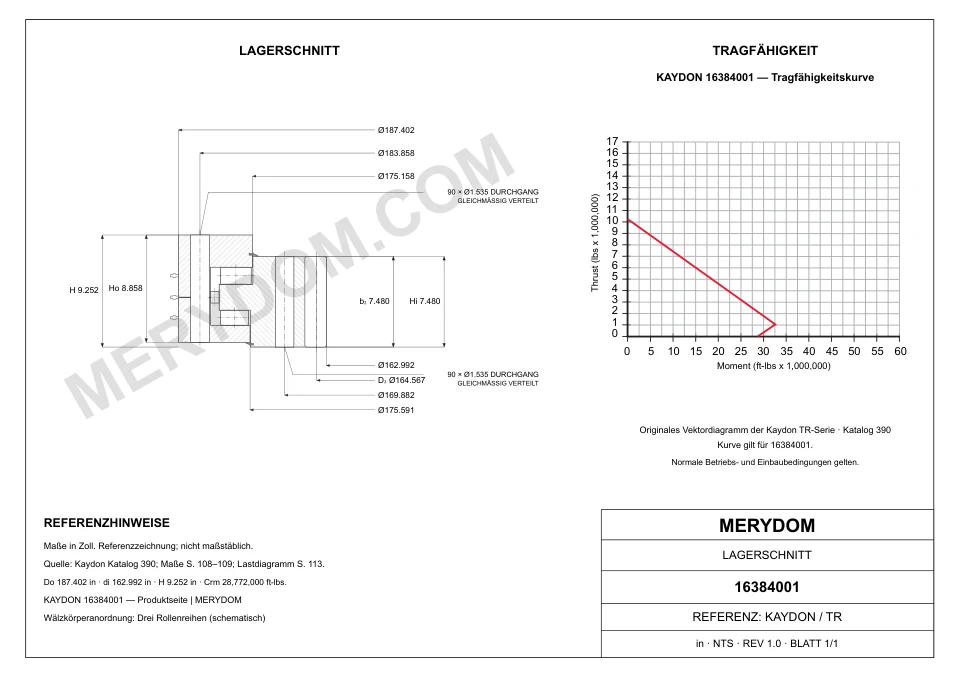

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 187.402 inca. 4.760,01 mm
- Gesamt-Innendurchmesser (di)
- 162.992 inca. 4.140 mm
- Innendurchmesser des Außenrings (Di)
- 175.158 inca. 4.449,01 mm
- Außendurchmesser des Innenrings (do)
- 175.591 inca. 4.460,01 mm
- Gesamthöhe (H)
- 9.252 inca. 235 mm
- Gesamtgewicht (G)
- 14200 lbca. 6.441,012 kg
- Innenringhöhe (Hi)
- 7.480 inca. 190 mm
- Außenringhöhe (Ho)
- 8.858 inca. 224,99 mm
Befestigung
- Lochkreis Außenring (Lo)
- 183.858 inca. 4.669,99 mm
- Lochkreis Innenring (Li)
- 169.882 inca. 4.315 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 164.567 inca. 4.180 mm
- Zähnezahl (z2)
- 209
- Zahnbreite laut Katalog (b2)
- 7.480 inca. 190 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16384001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16384001 |
| Zertifiziert austauschbar mit | Kaydon 16384001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Tr Serie |
| Referenzmodell | 16384001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 187.402 inca. 4.760,01 mm |
| Gesamt-Innendurchmesser (di) | 162.992 inca. 4.140 mm |
| Gesamthöhe (H) | 9.252 inca. 235 mm |
| Innenringhöhe (Hi) | 7.480 inca. 190 mm |
| Außenringhöhe (Ho) | 8.858 inca. 224,99 mm |
| Innendurchmesser des Außenrings (Di) | 175.158 inca. 4.449,01 mm |
| Außendurchmesser des Innenrings (do) | 175.591 inca. 4.460,01 mm |
| Lochkreis Außenring (Lo) | 183.858 inca. 4.669,99 mm |
| Lochkreis Innenring (Li) | 169.882 inca. 4.315 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 164.567 inca. 4.180 mm |
| Gesamtgewicht (G) | 14200 lbca. 6.441,012 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 128000 lbfca. 569,37 kN |
| Momententragzahl (Crm) | 28772000 ft·lbfca. 39.009,59 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 90 Bohrungen · 1.535 |
| Schraubenbohrungen Innenring (ni) | 90 Bohrungen · 1.535 |
| Verzahnung | |
| Teilungssystem | MODULE |
| Source module (m) | Modul 20 (Quelle (20)) |
| Zähnezahl (z2) | 209 |
| Zahnbreite laut Katalog (b2) | 7.480 inca. 190 mm |
| Profilverschiebungsfaktor (x2) | 0 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

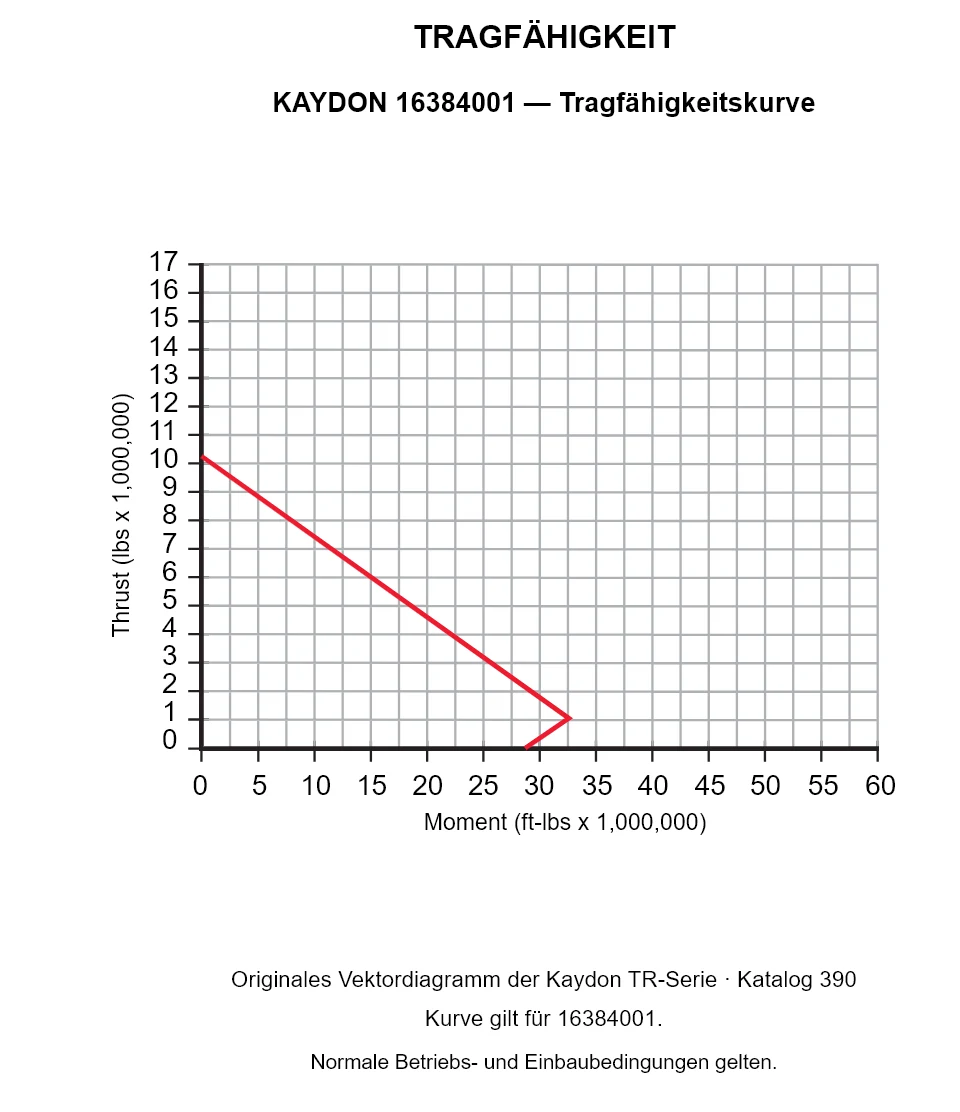

KAYDON 16384001 — Tragfähigkeitskurve
KAYDON 16384001 — Tragfähigkeitskurve
KAYDON 16384001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16384001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
