Drehverbindung als Ersatz für Kaydon 16387001

Name: MERYDOM Replacement for Kaydon 16387001 Slewing Bearing
Brand: MERYDOM
SKU: 16387001

Zurück zum Ersatzkatalog

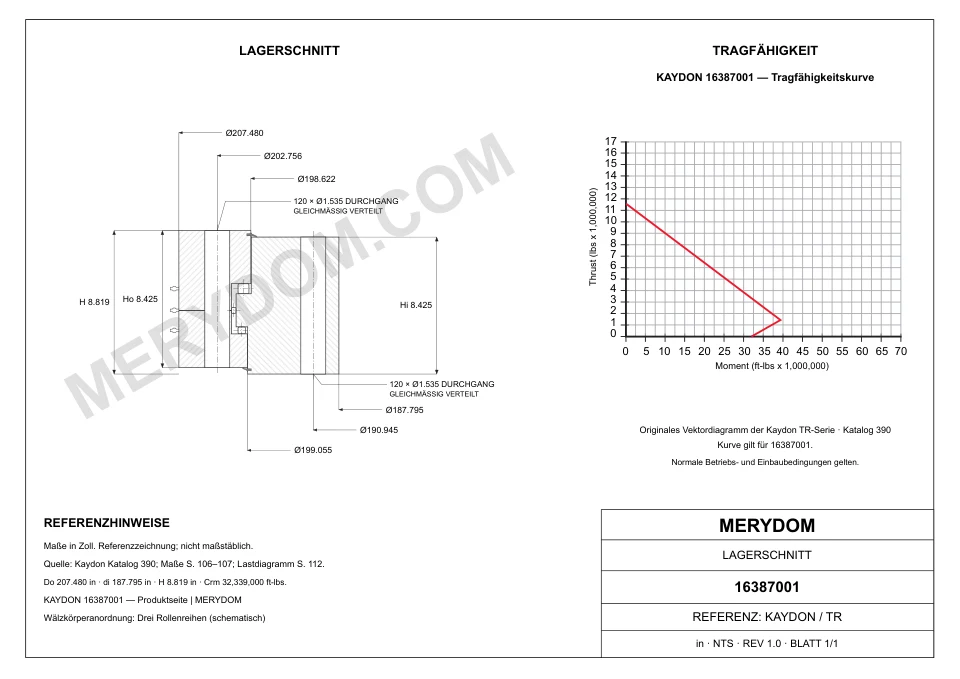

Kaydon Tr Series Unverzahnt outline drawing — Tr Serie · Unverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16387001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16387001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 207.480 in
Overall ID (di): 187.795 in
Gesamthöhe: 8.819 in
Verzahnungsart: Unverzahnt
Befestigungsbohrungen: 120 / 120 außen / innen
Lagerbauart: Dreireihiges Rollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 207.480 inca. 5.270 mm
Gesamt-Innendurchmesser (di): 187.795 inca. 4.769,99 mm
Innendurchmesser des Außenrings (Di): 198.622 inca. 5.045 mm
Außendurchmesser des Innenrings (do): 199.055 inca. 5.056 mm
Gesamthöhe (H): 8.819 inca. 224 mm
Gesamtgewicht (G): 13200 lbca. 5.987,419 kg

Befestigung

Lochkreis Außenring (Lo): 202.756 inca. 5.150 mm
Lochkreis Innenring (Li): 190.945 inca. 4.850 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16387001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16387001
Zertifiziert austauschbar mit	Kaydon 16387001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Tr Serie
Referenzmodell	16387001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Dreireihiges Rollenlager
Verzahnungsart	Unverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	207.480 inca. 5.270 mm
Gesamt-Innendurchmesser (di)	187.795 inca. 4.769,99 mm
Gesamthöhe (H)	8.819 inca. 224 mm
Innendurchmesser des Außenrings (Di)	198.622 inca. 5.045 mm
Außendurchmesser des Innenrings (do)	199.055 inca. 5.056 mm
Lochkreis Außenring (Lo)	202.756 inca. 5.150 mm
Lochkreis Innenring (Li)	190.945 inca. 4.850 mm
Gesamtgewicht (G)	13200 lbca. 5.987,419 kg
Tragzahlen
Momententragzahl (Crm)	32339000 ft·lbfca. 43.845,8 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	120 Bohrungen · 1.535
Schraubenbohrungen Innenring (ni)	120 Bohrungen · 1.535
Verzahnung
Integrierte Verzahnung	Nicht zutreffend

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

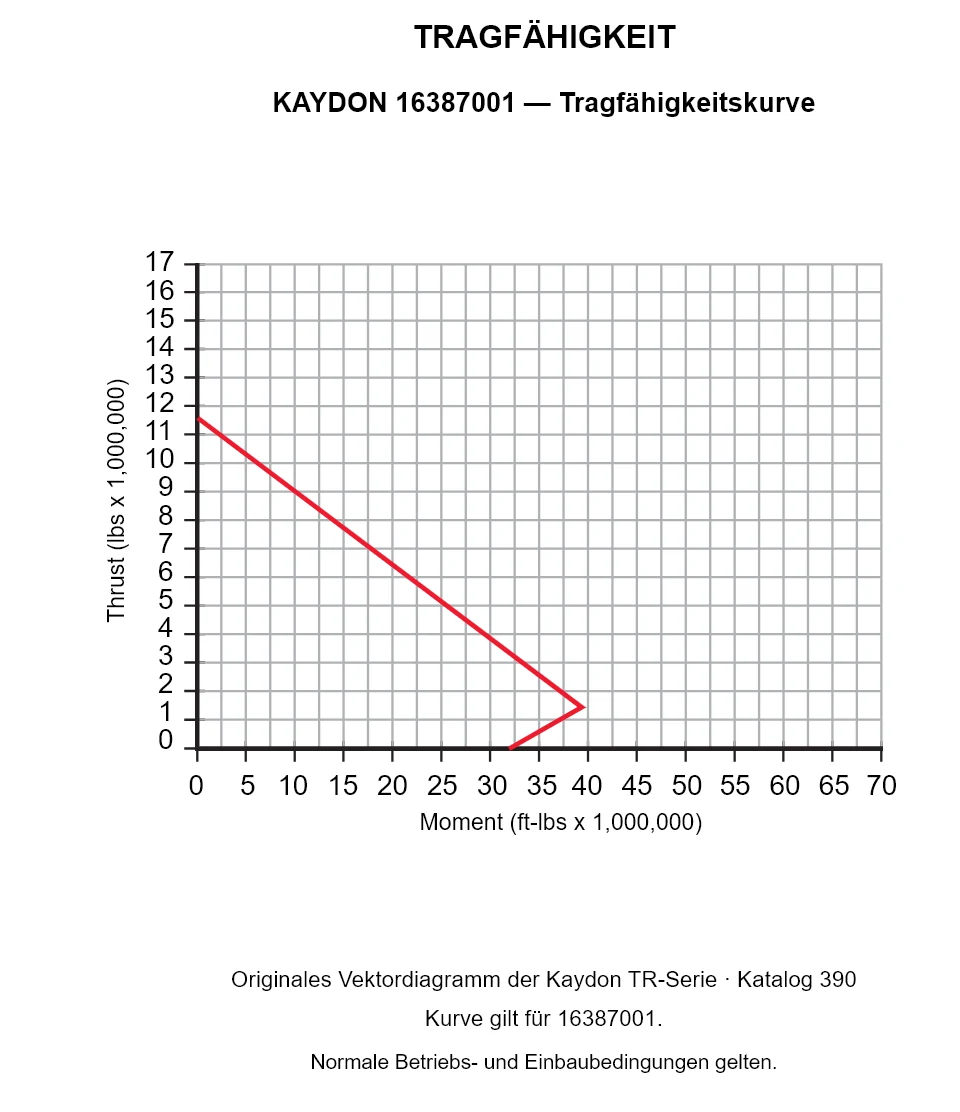

Traglastdiagramm der Serie Tr

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

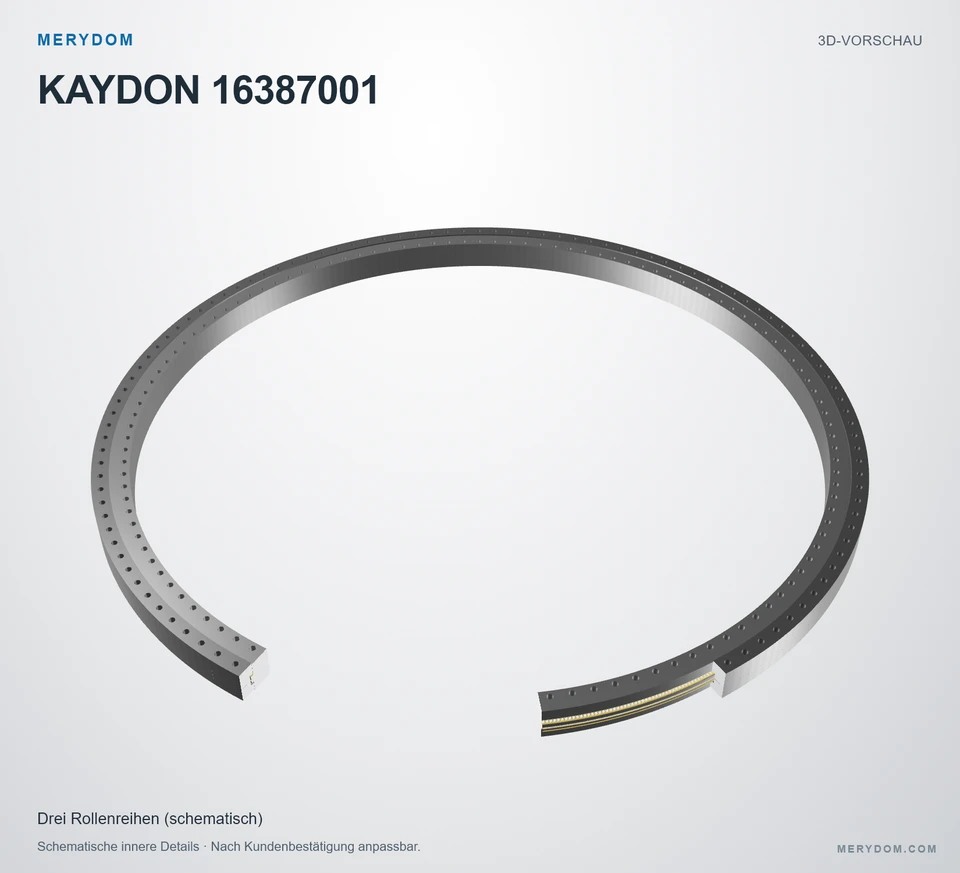

MERYDOM Ersatz für Kaydon 16387001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
16373001	Außenverzahnt	5,358.587 × 4,769.993 × 224.003 mm	Details ansehen →
16384001	Innenverzahnt	4,760.011 × 4,139.997 × 235.001 mm	Details ansehen →
16385001	Innenverzahnt	5,791.2 × 5,029.2 × 298.45 mm	Details ansehen →
16388001	Außenverzahnt	5,918.2 × 5,156.2 × 298.45 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
