Drehverbindung als Ersatz für Kaydon 16388001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16388001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16388001. Serie: Tr. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Außenverzahnt.
Wälzkörperanordnung: Drei unabhängige Rollenreihen

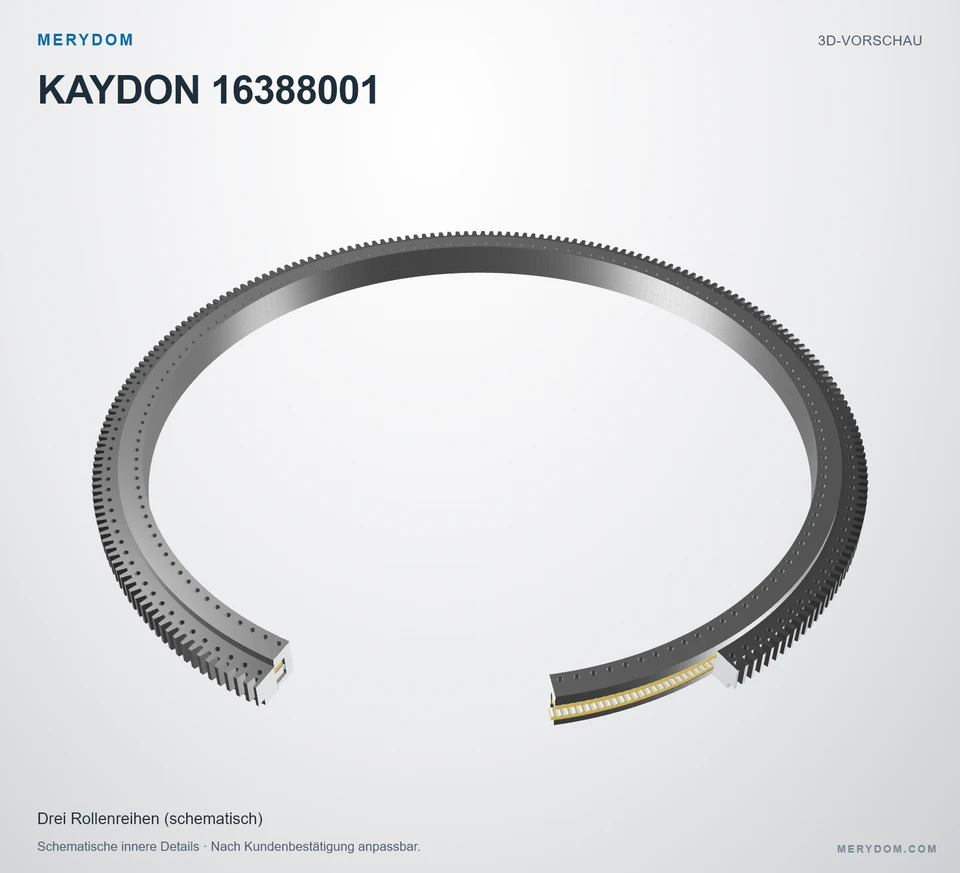

Katalog 390, S. 103: Die obere und untere Reihe übertragen Axiallasten und Kippmomente; die mittlere Reihe überträgt Radiallasten. Rollengrößen und -anzahl, gelbe Käfigrahmen und Abstandshalter sowie interne Spiele sind schematisch.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16388001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16388001.
- Overall OD (Do)
- 233.000 in
- Overall ID (di)
- 203.000 in
- Gesamthöhe
- 11.750 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 150 / 150 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

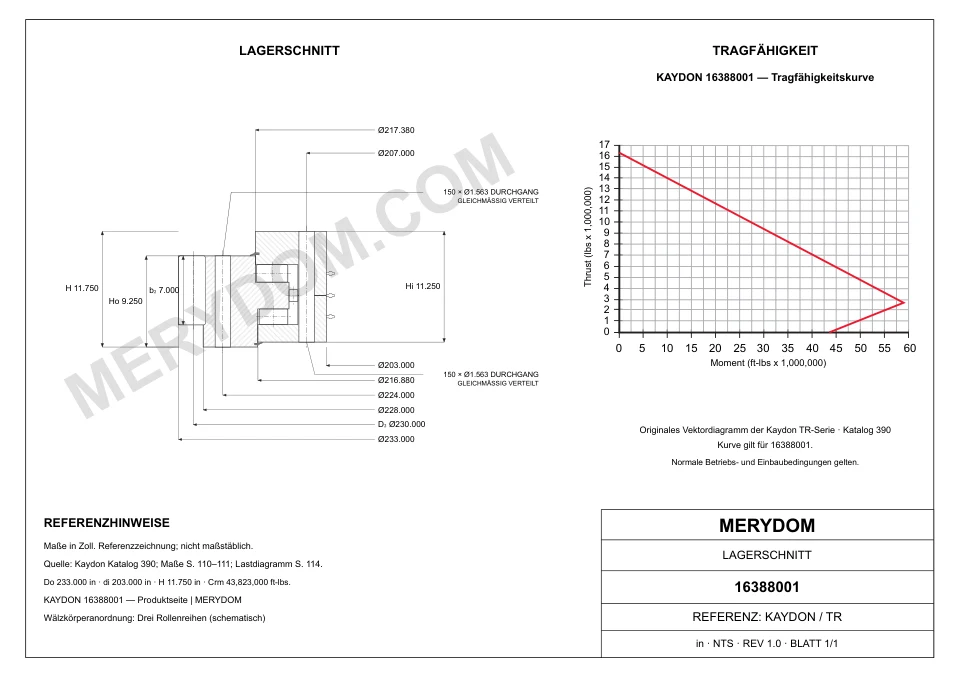

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 233.000 inca. 5.918 mm
- Gesamt-Innendurchmesser (di)
- 203.000 inca. 5.156 mm
- Außendurchmesser des Außenringkörpers (Dr)
- 228.000 inca. 5.791 mm
- Innendurchmesser des Außenrings (Di)
- 216.880 inca. 5.508,8 mm
- Außendurchmesser des Innenrings (do)
- 217.380 inca. 5.521,5 mm
- Gesamthöhe (H)
- 11.750 inca. 298,5 mm
- Gesamtgewicht (G)
- 25500 lbca. 11.566,605 kg
- Innenringhöhe (Hi)
- 11.250 inca. 285,8 mm
- Außenringhöhe (Ho)
- 9.250 inca. 235 mm
Befestigung
- Lochkreis Außenring (Lo)
- 224.000 inca. 5.690 mm
- Lochkreis Innenring (Li)
- 207.000 inca. 5.258 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 230.000 inca. 5.842 mm
- Diametralteilung (Pd)
- 1
- Zähnezahl (z2)
- 230
- Zahnbreite laut Katalog (b2)
- 7.000 inca. 178 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16388001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16388001 |
| Zertifiziert austauschbar mit | Kaydon 16388001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Tr Serie |
| Referenzmodell | 16388001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 233.000 inca. 5.918 mm |
| Gesamt-Innendurchmesser (di) | 203.000 inca. 5.156 mm |
| Gesamthöhe (H) | 11.750 inca. 298,5 mm |
| Innenringhöhe (Hi) | 11.250 inca. 285,8 mm |
| Außenringhöhe (Ho) | 9.250 inca. 235 mm |
| Außendurchmesser des Außenringkörpers (Dr) | 228.000 inca. 5.791 mm |
| Innendurchmesser des Außenrings (Di) | 216.880 inca. 5.508,8 mm |
| Außendurchmesser des Innenrings (do) | 217.380 inca. 5.521,5 mm |
| Lochkreis Außenring (Lo) | 224.000 inca. 5.690 mm |
| Lochkreis Innenring (Li) | 207.000 inca. 5.258 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 230.000 inca. 5.842 mm |
| Gesamtgewicht (G) | 25500 lbca. 11.566,605 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 130300 lbfca. 579,6 kN |
| Momententragzahl (Crm) | 43823000 ft·lbfca. 59.416,01 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 150 Bohrungen · 1.563 |
| Schraubenbohrungen Innenring (ni) | 150 Bohrungen · 1.563 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametralteilung der Quelle (Pd) | 1 DP |
| Äquivalentes Modul (derived reference only) (m) | 25.4 mm |
| Zähnezahl (z2) | 230 |
| Zahnbreite laut Katalog (b2) | 7.000 inca. 178 mm |
| Profilverschiebungsfaktor (x2) | +.50 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

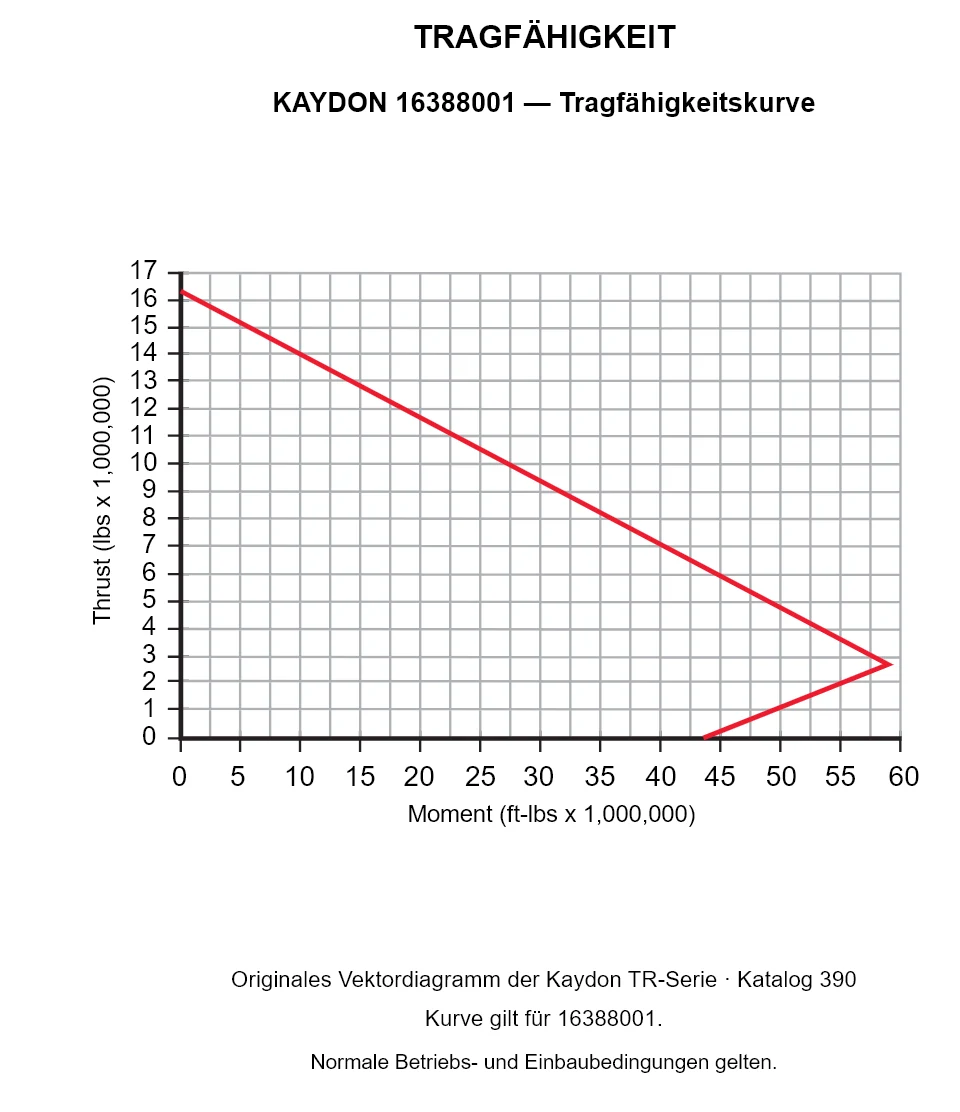

KAYDON 16388001 — Tragfähigkeitskurve
KAYDON 16388001 — Tragfähigkeitskurve
KAYDON 16388001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16388001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
