Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni

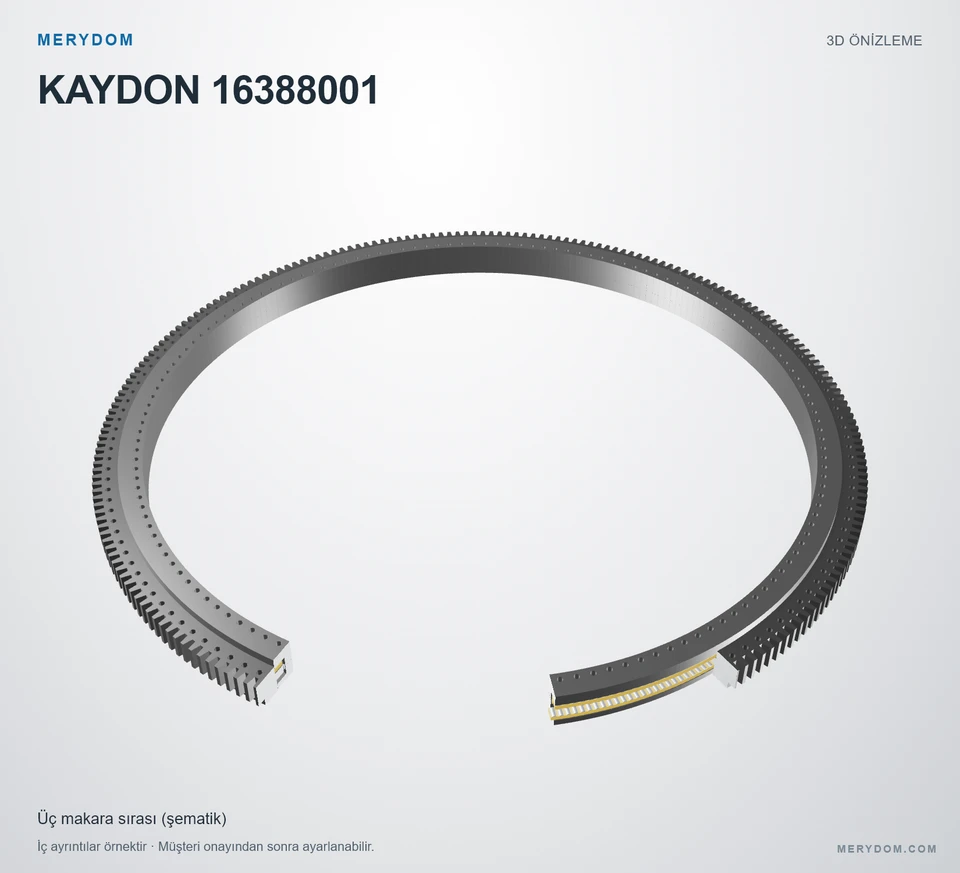

Kaydon 16388001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16388001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16388001. Seri: Tr. Rulman yapısı: Üç sıralı makaralı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16388001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16388001.
- Overall OD (Do)
- 233.000 in
- Overall ID (di)
- 203.000 in
- Toplam yükseklik
- 11.750 in
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 150 / 150 dış / iç
- Rulman tasarımı
- Üç sıralı makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

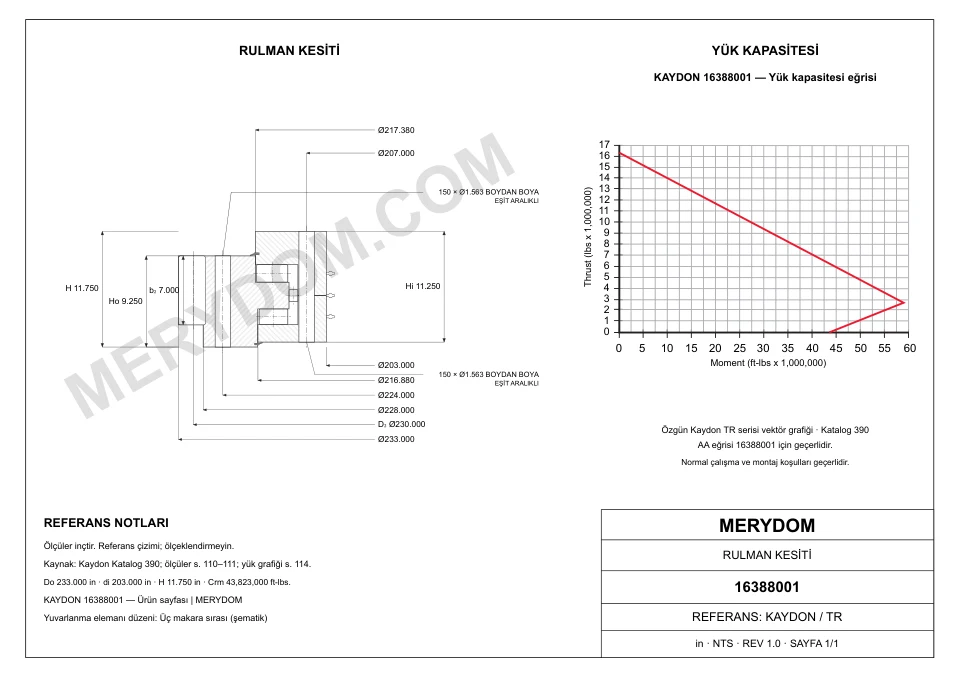

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 233.000 inyaklaşık 5 918 mm
- Toplam iç çap (di)
- 203.000 inyaklaşık 5 156 mm
- Dış bilezik gövde dış çapı (Dr)
- 228.000 inyaklaşık 5 791 mm
- Dış bilezik iç çapı (Di)
- 216.880 inyaklaşık 5 508,8 mm
- İç bilezik dış çapı (do)
- 217.380 inyaklaşık 5 521,5 mm
- Toplam yükseklik (H)
- 11.750 inyaklaşık 298,5 mm
- Montaj ağırlığı (G)
- 25500 lbyaklaşık 11 566,605 kg
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 224.000 inyaklaşık 5 690 mm
- İç bilezik cıvata dairesi (Li)
- 207.000 inyaklaşık 5 258 mm
Dişli
- Dişli hatve çapı (D2)
- 230.000 inyaklaşık 5 842 mm
- Diametral adım (Pd)
- 1
- Diş sayısı (z2)
- 230
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16388001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16388001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16388001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Tr Seri |
| Referans model | 16388001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Üç sıralı makaralı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 233.000 inyaklaşık 5 918 mm |
| Toplam iç çap (di) | 203.000 inyaklaşık 5 156 mm |
| Toplam yükseklik (H) | 11.750 inyaklaşık 298,5 mm |
| Dış bilezik gövde dış çapı (Dr) | 228.000 inyaklaşık 5 791 mm |
| Dış bilezik iç çapı (Di) | 216.880 inyaklaşık 5 508,8 mm |
| İç bilezik dış çapı (do) | 217.380 inyaklaşık 5 521,5 mm |
| Dış bilezik cıvata dairesi (Lo) | 224.000 inyaklaşık 5 690 mm |
| İç bilezik cıvata dairesi (Li) | 207.000 inyaklaşık 5 258 mm |
| Dişli hatve çapı (D2) | 230.000 inyaklaşık 5 842 mm |
| Montaj ağırlığı (G) | 25500 lbyaklaşık 11 566,605 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 130300 lbfyaklaşık 579,6 kN |
| Moment yük kapasitesi (Crm) | 43823000 ft·lbfyaklaşık 59 416,01 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 150 delik · 1.563 |
| İç bilezik cıvata delikleri (ni) | 150 delik · 1.563 |
| Dişli | |
| Hatve sistemi | DP |
| Kaynak diametral adımı (Pd) | 1 DP |
| Eşdeğer modül (derived reference only) (m) | 25.4 mm |
| Diş sayısı (z2) | 230 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

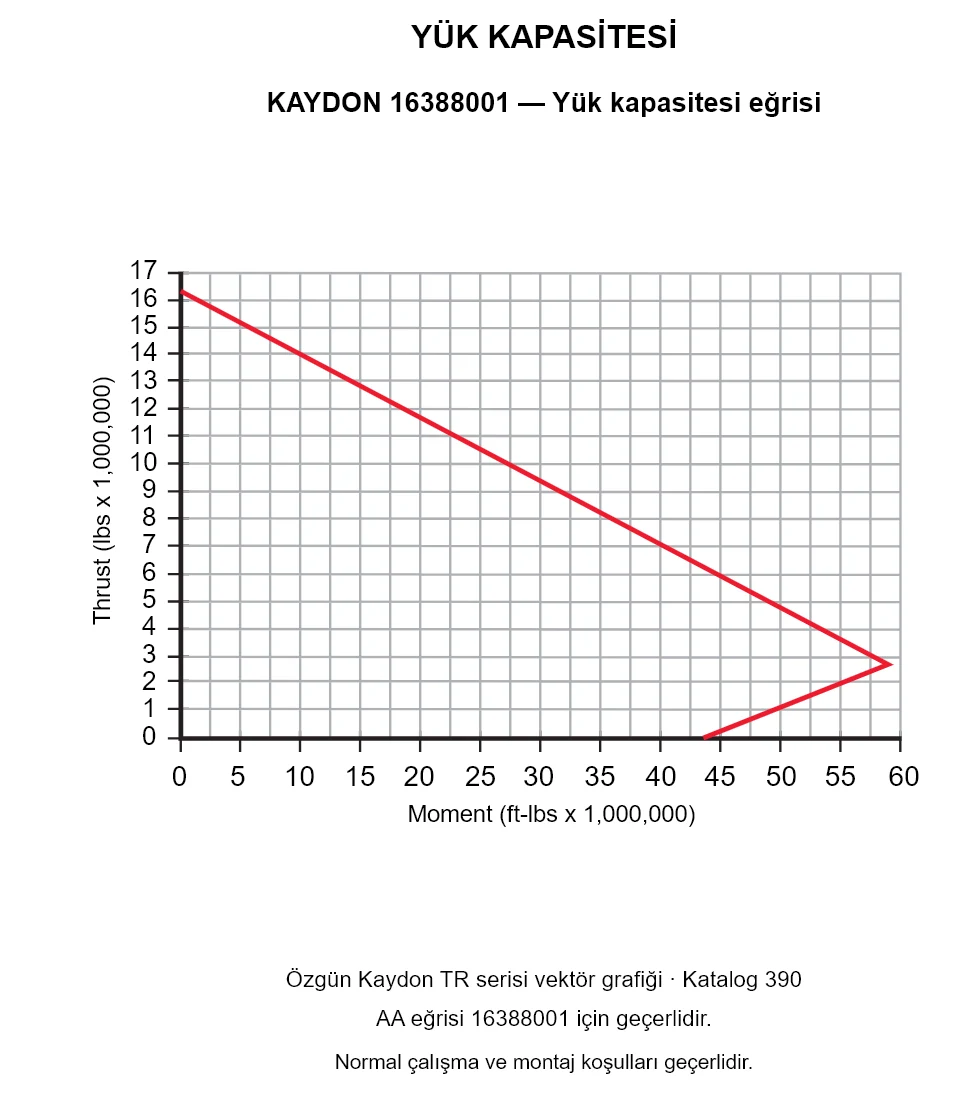

SERİ YÜK KAPASİTESİ
Tr Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon 16388001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
