Аналог ОПУ для Kaydon 16388001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16388001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16388001. Серия: Tr. Конструкция подшипника: Трехрядные ролики. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода

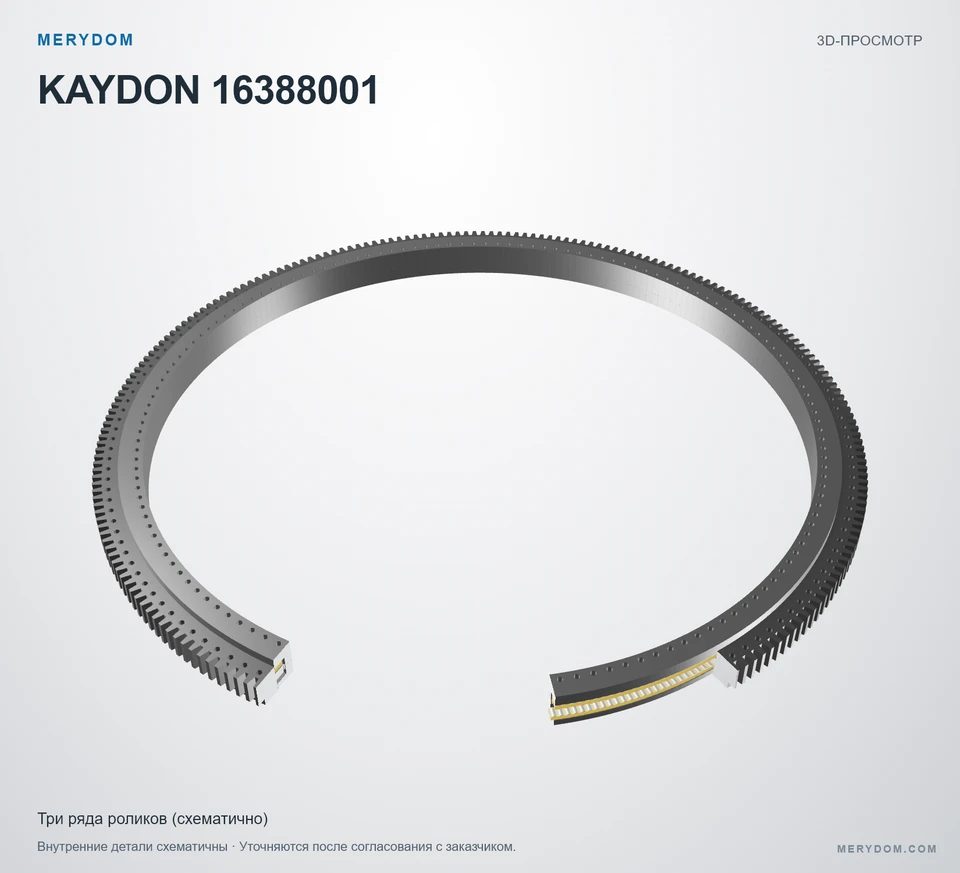

16388001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16388001.
- Overall OD (Do)
- 233.000 in
- Overall ID (di)
- 203.000 in
- Общая высота
- 11.750 in
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 150 / 150 наружное / внутреннее
- Тип подшипника
- Трехрядные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 233.000 inпримерно 5 918 mm
- Общий внутренний диаметр (di)
- 203.000 inпримерно 5 156 mm
- Наружный диаметр корпуса наружного кольца (Dr)
- 228.000 inпримерно 5 791 mm
- Внутренний диаметр наружного кольца (Di)
- 216.880 inпримерно 5 508,8 mm
- Наружный диаметр внутреннего кольца (do)
- 217.380 inпримерно 5 521,5 mm
- Общая высота (H)
- 11.750 inпримерно 298,5 mm
- Масса в сборе (G)
- 25500 lbпримерно 11 566,605 kg
- Высота внутреннего кольца (Hi)
- 11.250 inпримерно 285,8 mm
- Высота наружного кольца (Ho)
- 9.250 inпримерно 235 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 224.000 inпримерно 5 690 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 207.000 inпримерно 5 258 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 230.000 inпримерно 5 842 mm
- Диаметральный питч (Pd)
- 1
- Количество зубьев (z2)
- 230
- Ширина зубчатого венца по каталогу (b2)
- 7.000 inпримерно 178 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16388001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16388001 |
| Сертифицировано для замены | Kaydon 16388001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Tr Серия |
| Исходная модель | 16388001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Трехрядные ролики |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 233.000 inпримерно 5 918 mm |
| Общий внутренний диаметр (di) | 203.000 inпримерно 5 156 mm |
| Общая высота (H) | 11.750 inпримерно 298,5 mm |
| Высота внутреннего кольца (Hi) | 11.250 inпримерно 285,8 mm |
| Высота наружного кольца (Ho) | 9.250 inпримерно 235 mm |
| Наружный диаметр корпуса наружного кольца (Dr) | 228.000 inпримерно 5 791 mm |
| Внутренний диаметр наружного кольца (Di) | 216.880 inпримерно 5 508,8 mm |
| Наружный диаметр внутреннего кольца (do) | 217.380 inпримерно 5 521,5 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 224.000 inпримерно 5 690 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 207.000 inпримерно 5 258 mm |
| Делительный диаметр зубчатого венца (D2) | 230.000 inпримерно 5 842 mm |
| Масса в сборе (G) | 25500 lbпримерно 11 566,605 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 130300 lbfпримерно 579,6 kN |
| Допустимый опрокидывающий момент (Crm) | 43823000 ft·lbfпримерно 59 416,01 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 150 отверстий · 1.563 |
| Отверстия под болты внутреннего кольца (ni) | 150 отверстий · 1.563 |
| Зубчатый венец | |
| Система шага | DP |
| Исходный диаметральный питч (Pd) | 1 DP |
| Эквивалентный модуль (derived reference only) (m) | 25.4 mm |
| Число зубьев (z2) | 230 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

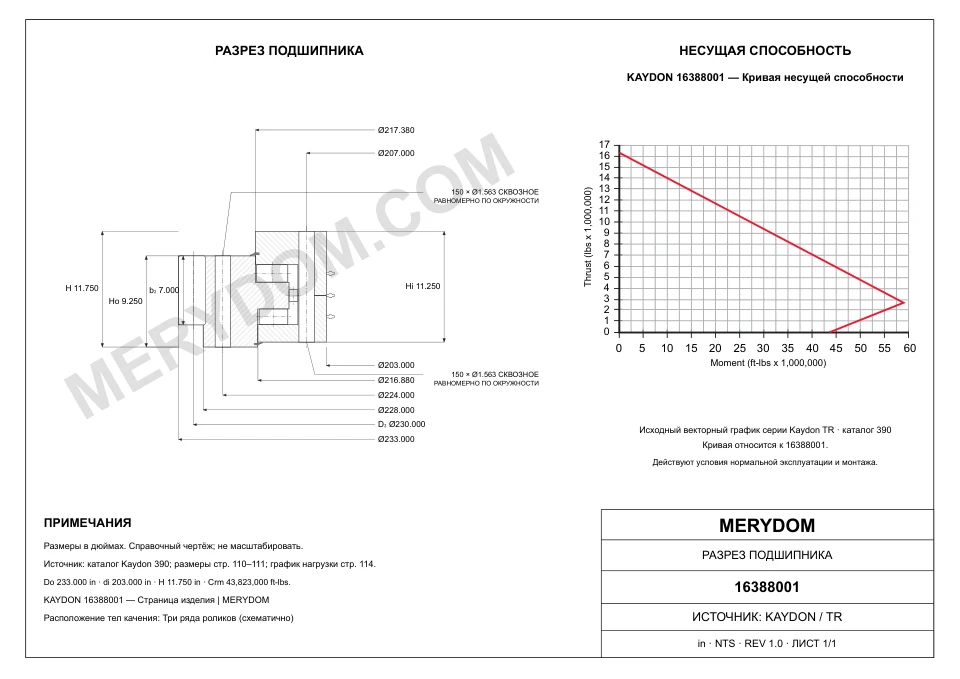

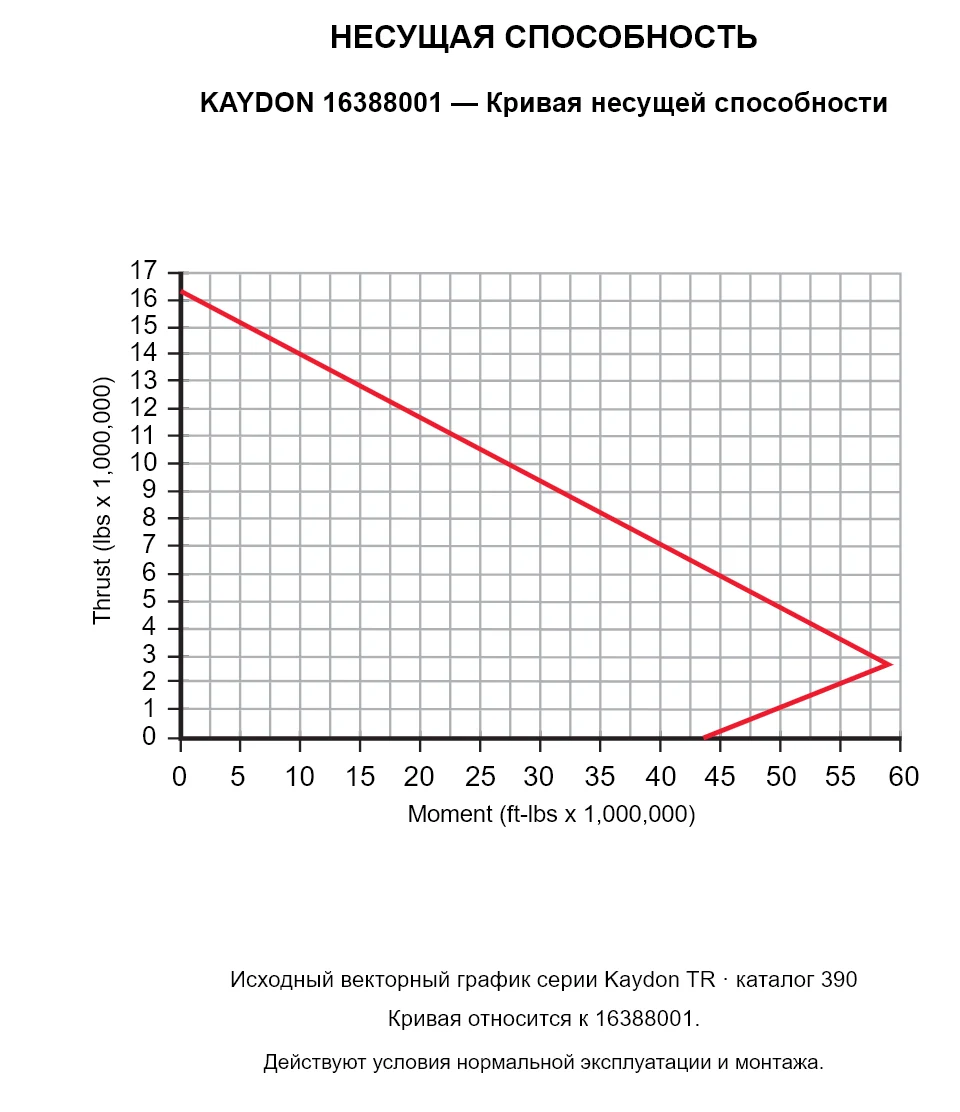

KAYDON 16388001 — Кривая несущей способности
KAYDON 16388001 — Кривая несущей способности
KAYDON 16388001 — Кривая несущей способности. Действуют условия нормальной эксплуатации и монтажа.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Kaydon 16388001
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
ПОДДЕРЖКА ПО АНАЛОГАМ MERYDOM
Запросить цену и срок поставкиГотовы запросить цену, срок поставки и подтверждение применения?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16388001.
