Rodamiento de giro de sustitución para Kaydon 16388001
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16388001. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: Kaydon 16388001. Serie: Tr. Estructura del rodamiento: Rodillos de tres hileras. Disposición del engranaje: Engranaje externo.
Disposición de los elementos rodantes: Tres hileras independientes de rodillos

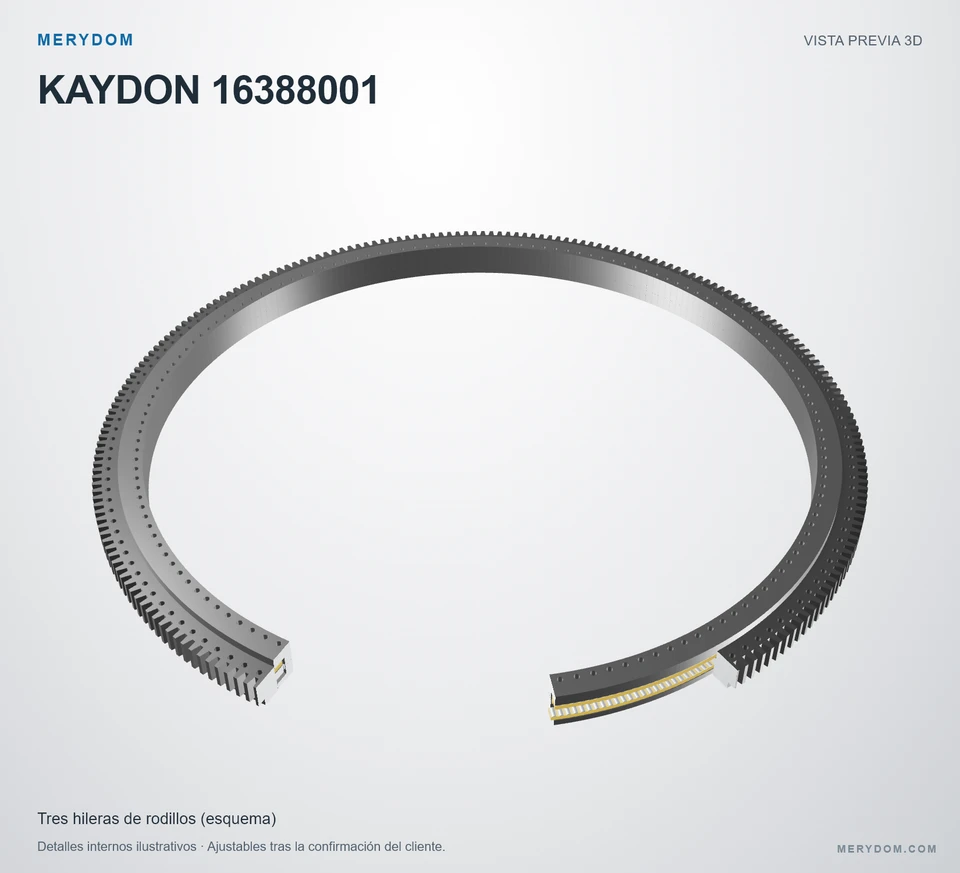

Catálogo 390, p103: las hileras superior e inferior transmiten cargas axiales y momentos; la hilera central transmite cargas radiales. Los tamaños y cantidades de rodillos, los bastidores amarillos y bloques separadores, y los juegos internos son ilustrativos.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
16388001
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16388001.
- Overall OD (Do)
- 233.000 in
- Overall ID (di)
- 203.000 in
- Altura total
- 11.750 in
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 150 / 150 exterior / interior
- Diseño del rodamiento
- Rodillos de tres hileras
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible
DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro exterior total (Do)
- 233.000 inaproximadamente 5.918 mm
- Diámetro interior total (di)
- 203.000 inaproximadamente 5.156 mm
- Diámetro exterior del cuerpo del anillo exterior (Dr)
- 228.000 inaproximadamente 5.791 mm
- Diámetro interior del anillo exterior (Di)
- 216.880 inaproximadamente 5.508,8 mm
- Diámetro exterior del anillo interior (do)
- 217.380 inaproximadamente 5.521,5 mm
- Altura total (H)
- 11.750 inaproximadamente 298,5 mm
- Peso del conjunto (G)
- 25500 lbaproximadamente 11.566,605 kg
- Altura del anillo interior (Hi)
- 11.250 inaproximadamente 285,8 mm
- Altura del anillo exterior (Ho)
- 9.250 inaproximadamente 235 mm
Montaje
- Círculo de pernos del anillo exterior (Lo)
- 224.000 inaproximadamente 5.690 mm
- Círculo de pernos del anillo interior (Li)
- 207.000 inaproximadamente 5.258 mm
Engranaje
- Diámetro primitivo del engranaje (D2)
- 230.000 inaproximadamente 5.842 mm
- Paso diametral (Pd)
- 1
- Número de dientes (z2)
- 230
- Ancho del dentado según catálogo (b2)
- 7.000 inaproximadamente 178 mm
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro Kaydon 16388001
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 16388001 |
| Certificado intercambiable con | Kaydon 16388001 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Kaydon |
| Serie | Tr Serie |
| Modelo de referencia | 16388001 |
| Sistema de medición | PulgadasLa referencia métrica se muestra al lado |
| Estructura del rodamiento | Rodillos de tres hileras |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Diámetro exterior total (Do) | 233.000 inaproximadamente 5.918 mm |
| Diámetro interior total (di) | 203.000 inaproximadamente 5.156 mm |
| Altura total (H) | 11.750 inaproximadamente 298,5 mm |
| Altura del anillo interior (Hi) | 11.250 inaproximadamente 285,8 mm |
| Altura del anillo exterior (Ho) | 9.250 inaproximadamente 235 mm |
| Diámetro exterior del cuerpo del anillo exterior (Dr) | 228.000 inaproximadamente 5.791 mm |
| Diámetro interior del anillo exterior (Di) | 216.880 inaproximadamente 5.508,8 mm |
| Diámetro exterior del anillo interior (do) | 217.380 inaproximadamente 5.521,5 mm |
| Círculo de pernos del anillo exterior (Lo) | 224.000 inaproximadamente 5.690 mm |
| Círculo de pernos del anillo interior (Li) | 207.000 inaproximadamente 5.258 mm |
| Diámetro primitivo del engranaje (D2) | 230.000 inaproximadamente 5.842 mm |
| Peso del conjunto (G) | 25500 lbaproximadamente 11.566,605 kg |
| Capacidades | |
| Carga máxima por diente (Fz) | 130300 lbfaproximadamente 579,6 kN |
| Capacidad de carga de momento (Crm) | 43823000 ft·lbfaproximadamente 59.416,01 kN·m |
| Montaje | |
| Orificios de pernos del anillo exterior (no) | 150 orificios · 1.563 |
| Orificios de pernos del anillo interior (ni) | 150 orificios · 1.563 |
| Engranaje | |
| Sistema de paso | DP |
| Paso diametral de origen (Pd) | 1 DP |
| Módulo equivalente (derived reference only) (m) | 25.4 mm |
| Número de dientes (z2) | 230 |
| Ancho del dentado según catálogo (b2) | 7.000 inaproximadamente 178 mm |
| Coeficiente de desplazamiento de perfil (x2) | +.50 |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

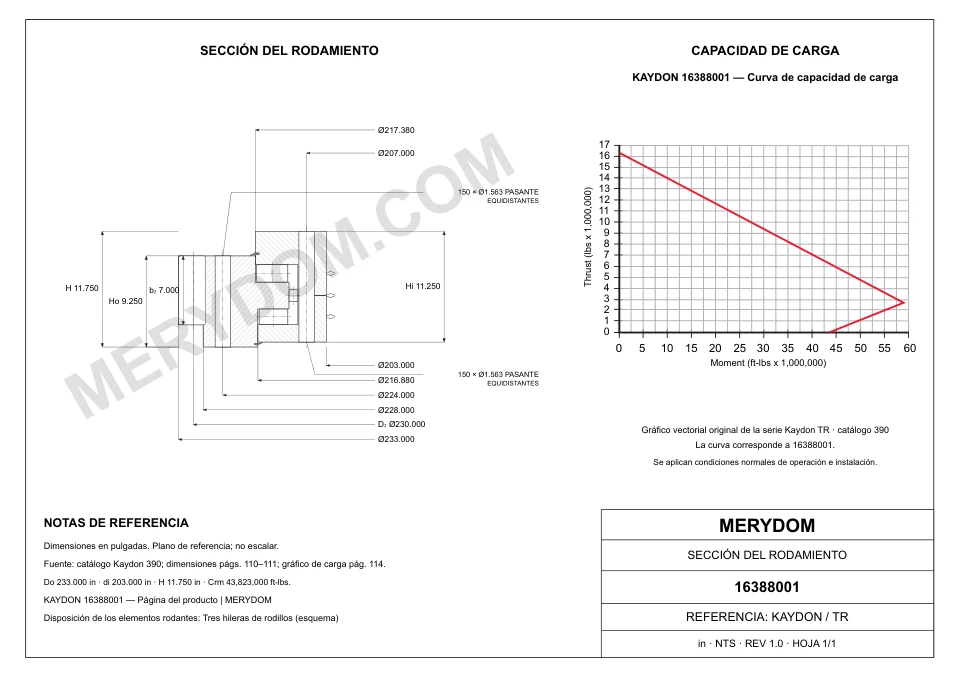

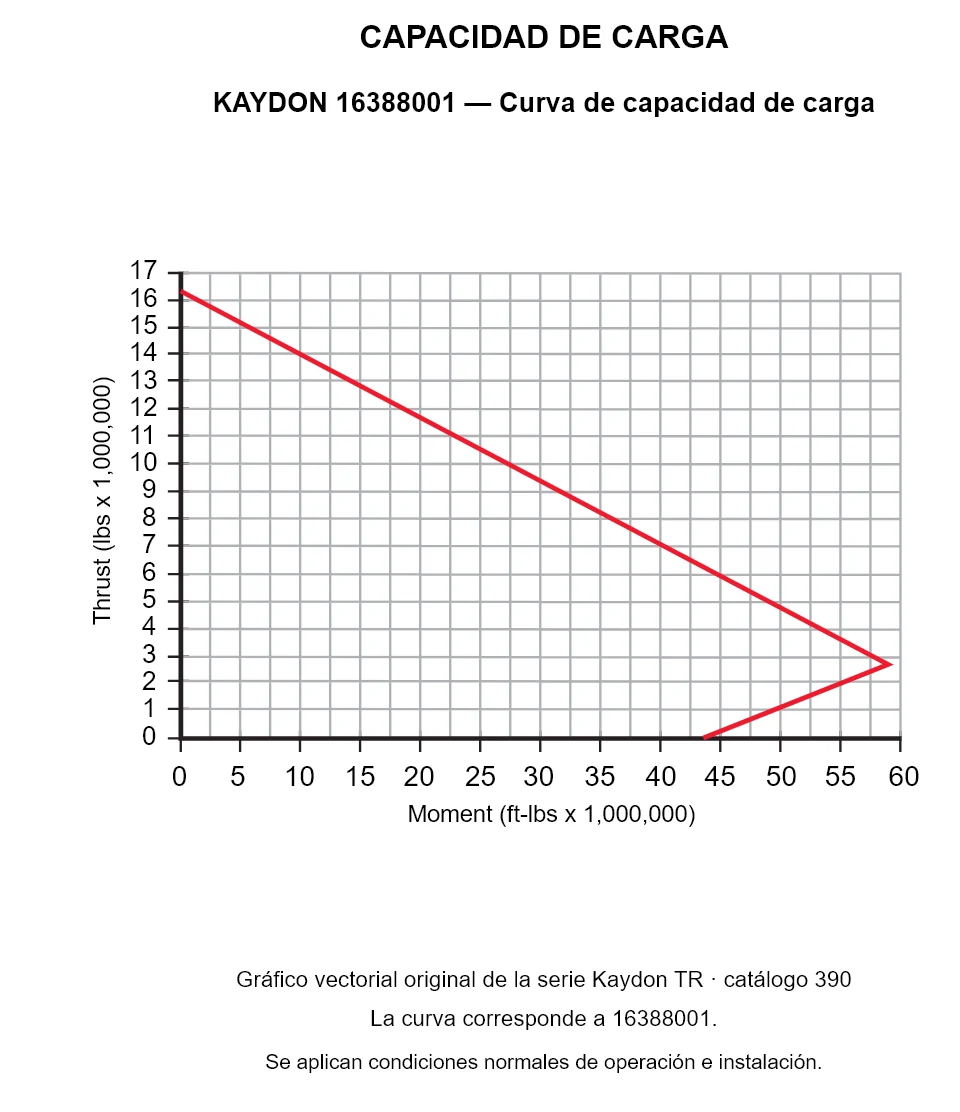

KAYDON 16388001 — Curva de capacidad de carga
KAYDON 16388001 — Curva de capacidad de carga
KAYDON 16388001 — Curva de capacidad de carga. Se aplican condiciones normales de operación e instalación.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para Kaydon 16388001
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
