Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für Kaydon 16385001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16385001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16385001. Serie: Tr. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Innenverzahnt.

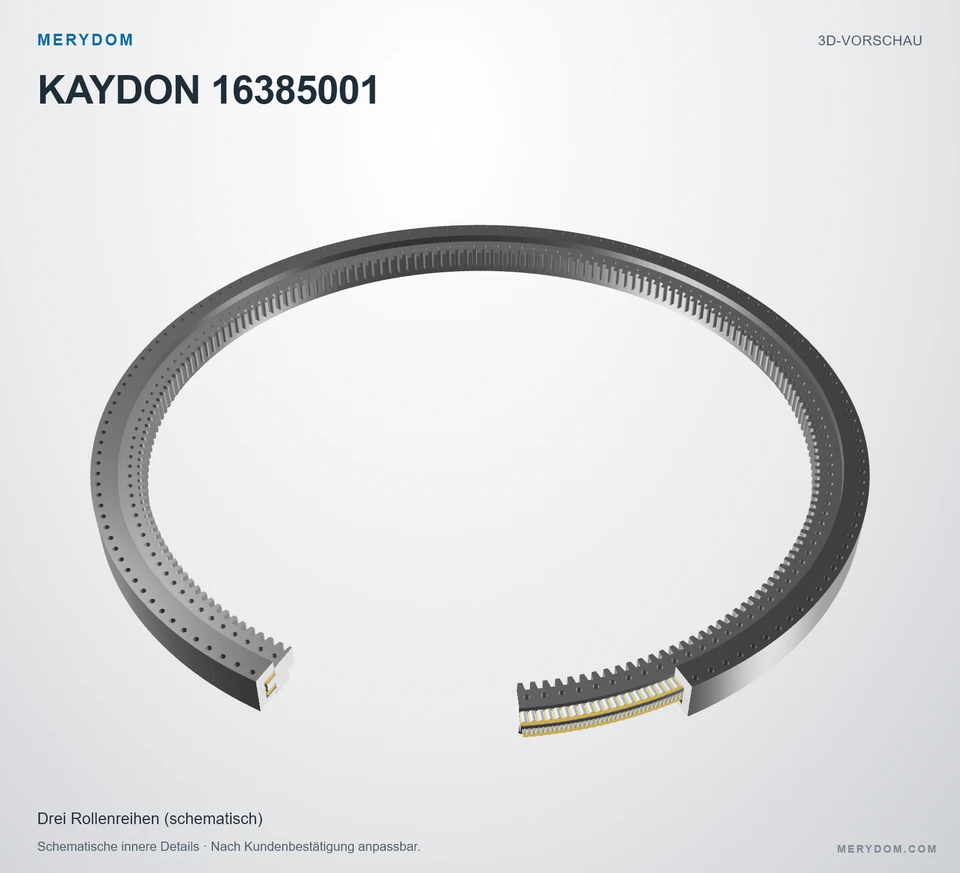

Wälzkörperanordnung: Drei unabhängige Rollenreihen
Katalog 390, S. 103: Die obere und untere Reihe übertragen Axiallasten und Kippmomente; die mittlere Reihe überträgt Radiallasten. Rollengrößen und -anzahl, gelbe Käfigrahmen und Abstandshalter sowie interne Spiele sind schematisch.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16385001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16385001.
- Overall OD (Do)
- 228.000 in
- Overall ID (di)
- 198.000 in
- Gesamthöhe
- 11.750 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 150 / 150 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

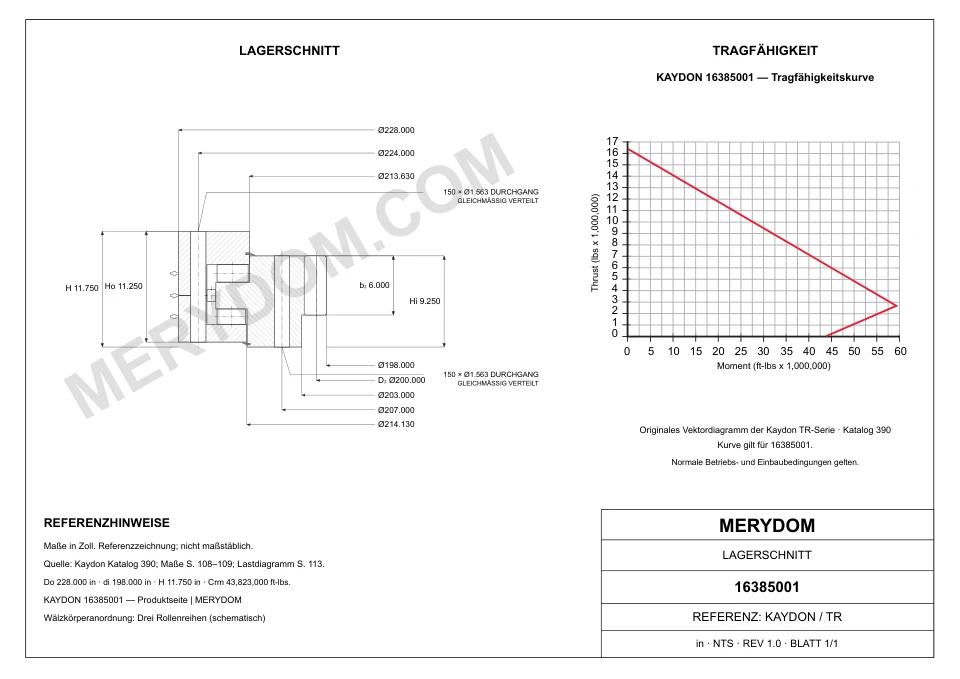

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 228.000 inca. 5.791 mm
- Gesamt-Innendurchmesser (di)
- 198.000 inca. 5.029 mm
- Innendurchmesser des Außenrings (Di)
- 213.630 inca. 5.426,2 mm
- Außendurchmesser des Innenrings (do)
- 214.130 inca. 5.438,9 mm
- Innendurchmesser des Innenringkörpers (dr)
- 203.000 inca. 5.156 mm
- Gesamthöhe (H)
- 11.750 inca. 298,5 mm
- Gesamtgewicht (G)
- 24950 lbca. 11.317,13 kg
- Innenringhöhe (Hi)
- 9.250 inca. 235 mm
- Außenringhöhe (Ho)
- 11.250 inca. 285,8 mm
Befestigung
- Lochkreis Außenring (Lo)
- 224.000 inca. 5.690 mm
- Lochkreis Innenring (Li)
- 207.000 inca. 5.258 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 200.000 inca. 5.080 mm
- Diametralteilung (Pd)
- 1
- Zähnezahl (z2)
- 200
- Zahnbreite laut Katalog (b2)
- 6.000 inca. 152 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16385001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16385001 |
| Zertifiziert austauschbar mit | Kaydon 16385001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Tr Serie |
| Referenzmodell | 16385001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 228.000 inca. 5.791 mm |
| Gesamt-Innendurchmesser (di) | 198.000 inca. 5.029 mm |
| Gesamthöhe (H) | 11.750 inca. 298,5 mm |
| Innenringhöhe (Hi) | 9.250 inca. 235 mm |
| Außenringhöhe (Ho) | 11.250 inca. 285,8 mm |
| Innendurchmesser des Außenrings (Di) | 213.630 inca. 5.426,2 mm |
| Außendurchmesser des Innenrings (do) | 214.130 inca. 5.438,9 mm |
| Innendurchmesser des Innenringkörpers (dr) | 203.000 inca. 5.156 mm |
| Lochkreis Außenring (Lo) | 224.000 inca. 5.690 mm |
| Lochkreis Innenring (Li) | 207.000 inca. 5.258 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 200.000 inca. 5.080 mm |
| Gesamtgewicht (G) | 24950 lbca. 11.317,13 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 130700 lbfca. 581,38 kN |
| Momententragzahl (Crm) | 43823000 ft·lbfca. 59.416,01 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 150 Bohrungen · 1.563 |
| Schraubenbohrungen Innenring (ni) | 150 Bohrungen · 1.563 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametralteilung der Quelle (Pd) | 1 DP |
| Äquivalentes Modul (derived reference only) (m) | 25.4 mm |
| Zähnezahl (z2) | 200 |
| Zahnbreite laut Katalog (b2) | 6.000 inca. 152 mm |
| Profilverschiebungsfaktor (x2) | 0 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

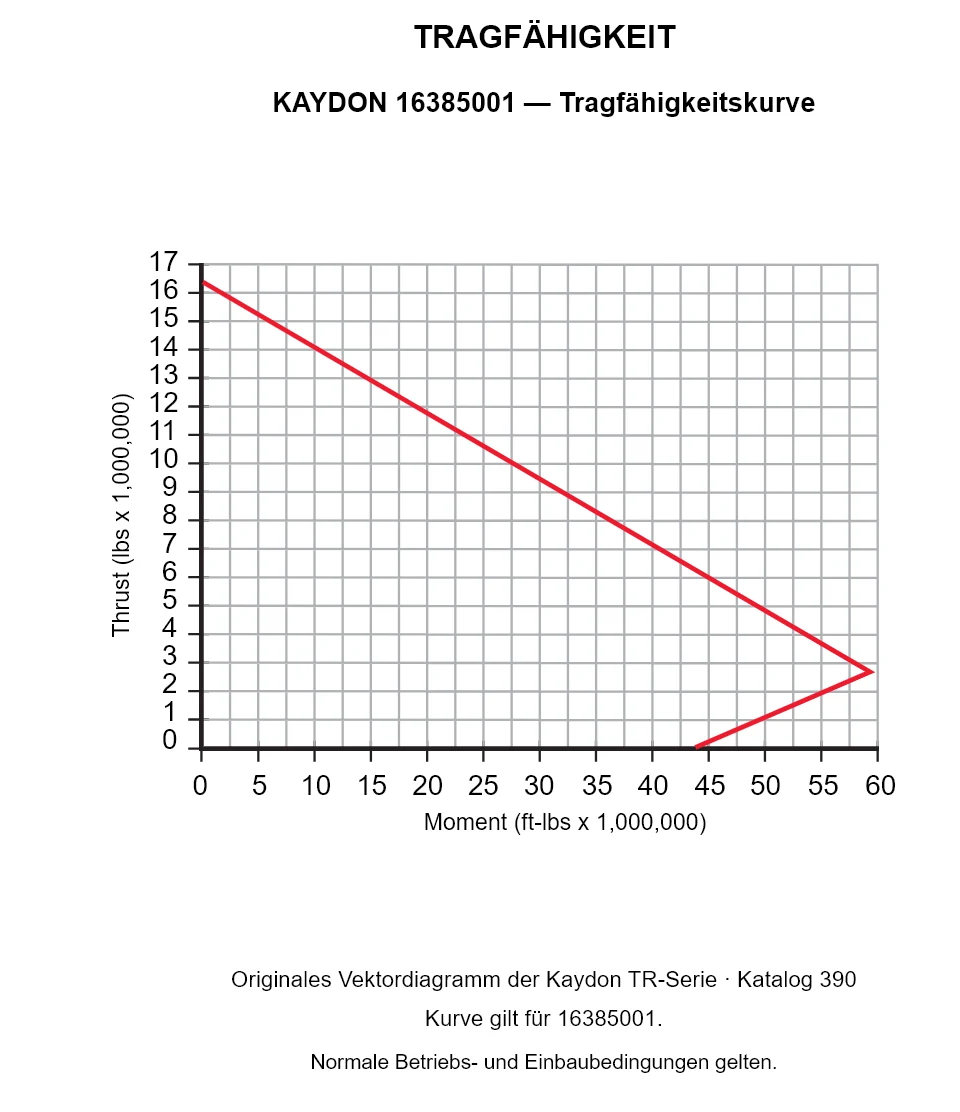

KAYDON 16385001 — Tragfähigkeitskurve
KAYDON 16385001 — Tragfähigkeitskurve
KAYDON 16385001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16385001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
