Cuscinetto di rotazione sostitutivo per Kaydon 16385001
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16385001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Kaydon 16385001. Serie: Tr. Struttura del cuscinetto: Rulli a tre file. Configurazione dentatura: Dentatura interna.
Disposizione dei corpi volventi: Tre file indipendenti di rulli

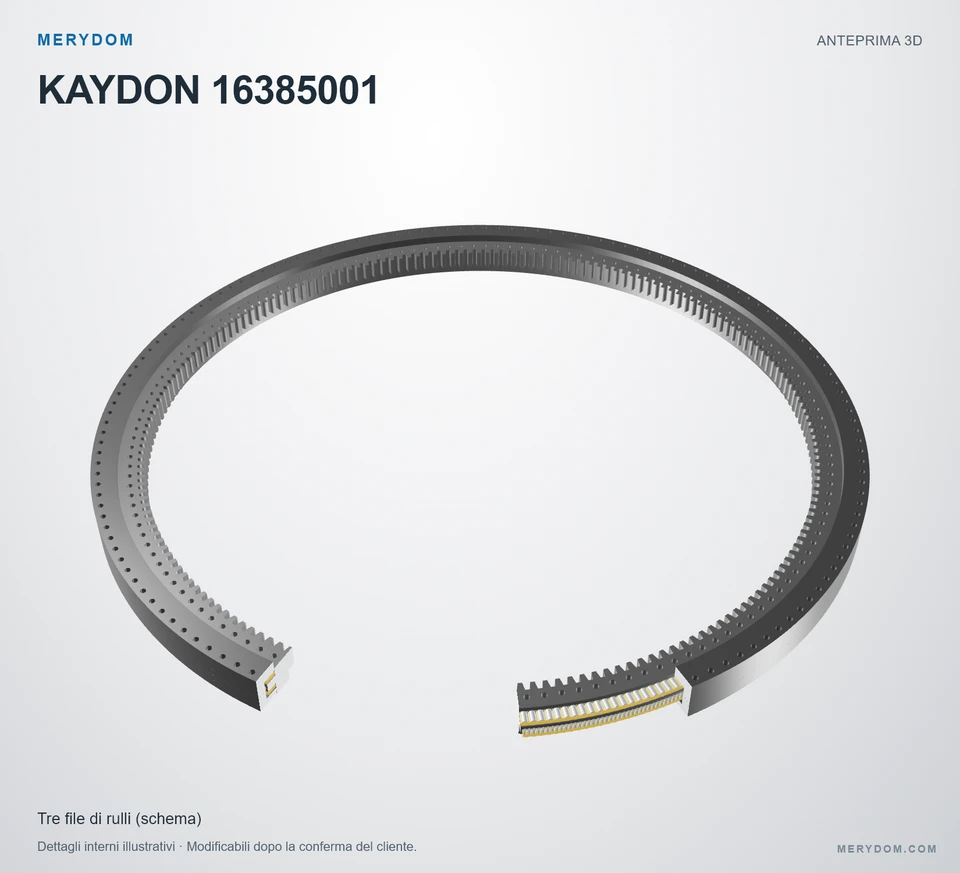

Catalogo 390, p103: le file superiore e inferiore trasmettono carichi assiali e momenti; la fila centrale trasmette carichi radiali. Dimensioni e numero dei rulli, telai gialli delle gabbie e blocchi distanziatori, e giochi interni sono illustrativi.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
16385001
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16385001.
- Overall OD (Do)
- 228.000 in
- Overall ID (di)
- 198.000 in
- Altezza totale
- 11.750 in
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 150 / 150 esterno / interno
- Design del cuscinetto
- Rulli a tre file
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

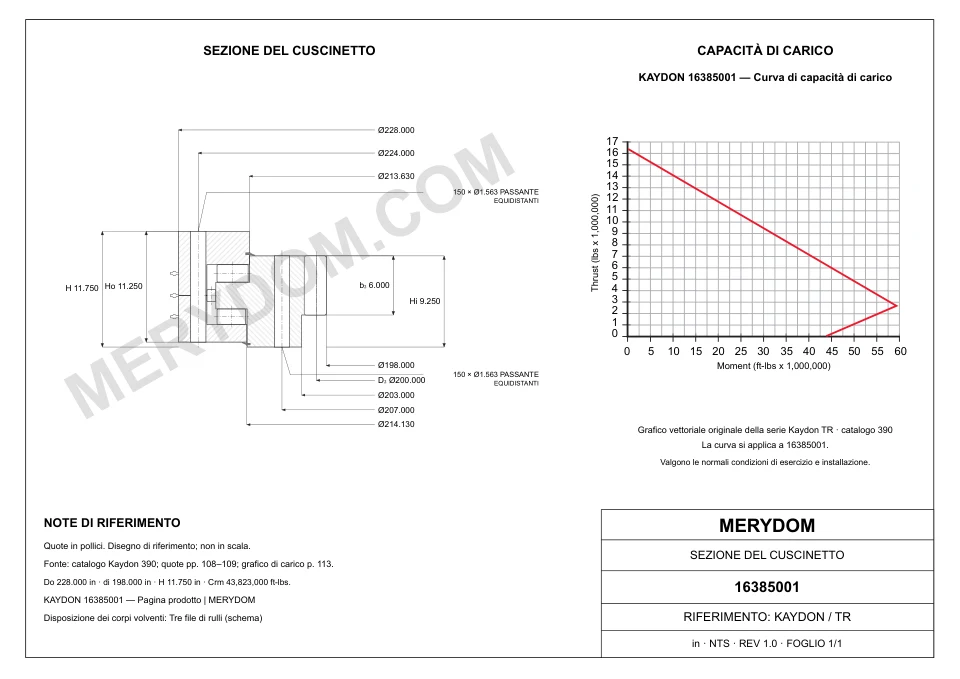

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Do)
- 228.000 incirca 5.791 mm
- Diametro interno totale (di)
- 198.000 incirca 5.029 mm
- Diametro interno anello esterno (Di)
- 213.630 incirca 5.426,2 mm
- Diametro esterno anello interno (do)
- 214.130 incirca 5.438,9 mm
- Diametro interno corpo anello interno (dr)
- 203.000 incirca 5.156 mm
- Altezza totale (H)
- 11.750 incirca 298,5 mm
- Peso del gruppo (G)
- 24950 lbcirca 11.317,13 kg
- Altezza dell’anello interno (Hi)
- 9.250 incirca 235 mm
- Altezza dell’anello esterno (Ho)
- 11.250 incirca 285,8 mm
Montaggio
- Circonferenza bulloni anello esterno (Lo)
- 224.000 incirca 5.690 mm
- Circonferenza bulloni anello interno (Li)
- 207.000 incirca 5.258 mm
Dentatura
- Diametro primitivo dentatura (D2)
- 200.000 incirca 5.080 mm
- Passo diametrale (Pd)
- 1
- Numero di denti (z2)
- 200
- Larghezza della dentatura da catalogo (b2)
- 6.000 incirca 152 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Kaydon 16385001
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 16385001 |
| Certificato intercambiabile con | Kaydon 16385001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | Tr Serie |
| Modello di riferimento | 16385001 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Rulli a tre file |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Diametro esterno totale (Do) | 228.000 incirca 5.791 mm |
| Diametro interno totale (di) | 198.000 incirca 5.029 mm |
| Altezza totale (H) | 11.750 incirca 298,5 mm |
| Altezza dell’anello interno (Hi) | 9.250 incirca 235 mm |
| Altezza dell’anello esterno (Ho) | 11.250 incirca 285,8 mm |
| Diametro interno anello esterno (Di) | 213.630 incirca 5.426,2 mm |
| Diametro esterno anello interno (do) | 214.130 incirca 5.438,9 mm |
| Diametro interno corpo anello interno (dr) | 203.000 incirca 5.156 mm |
| Circonferenza bulloni anello esterno (Lo) | 224.000 incirca 5.690 mm |
| Circonferenza bulloni anello interno (Li) | 207.000 incirca 5.258 mm |
| Diametro primitivo dentatura (D2) | 200.000 incirca 5.080 mm |
| Peso del gruppo (G) | 24950 lbcirca 11.317,13 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 130700 lbfcirca 581,38 kN |
| Capacità di carico a momento (Crm) | 43823000 ft·lbfcirca 59.416,01 kN·m |
| Montaggio | |
| Fori bulloni anello esterno (no) | 150 fori · 1.563 |
| Fori bulloni anello interno (ni) | 150 fori · 1.563 |
| Dentatura | |
| Sistema di passo | DP |
| Passo diametrale di origine (Pd) | 1 DP |
| Modulo equivalente (derived reference only) (m) | 25.4 mm |
| Numero di denti (z2) | 200 |
| Larghezza della dentatura da catalogo (b2) | 6.000 incirca 152 mm |
| Coefficiente di spostamento del profilo (x2) | 0 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

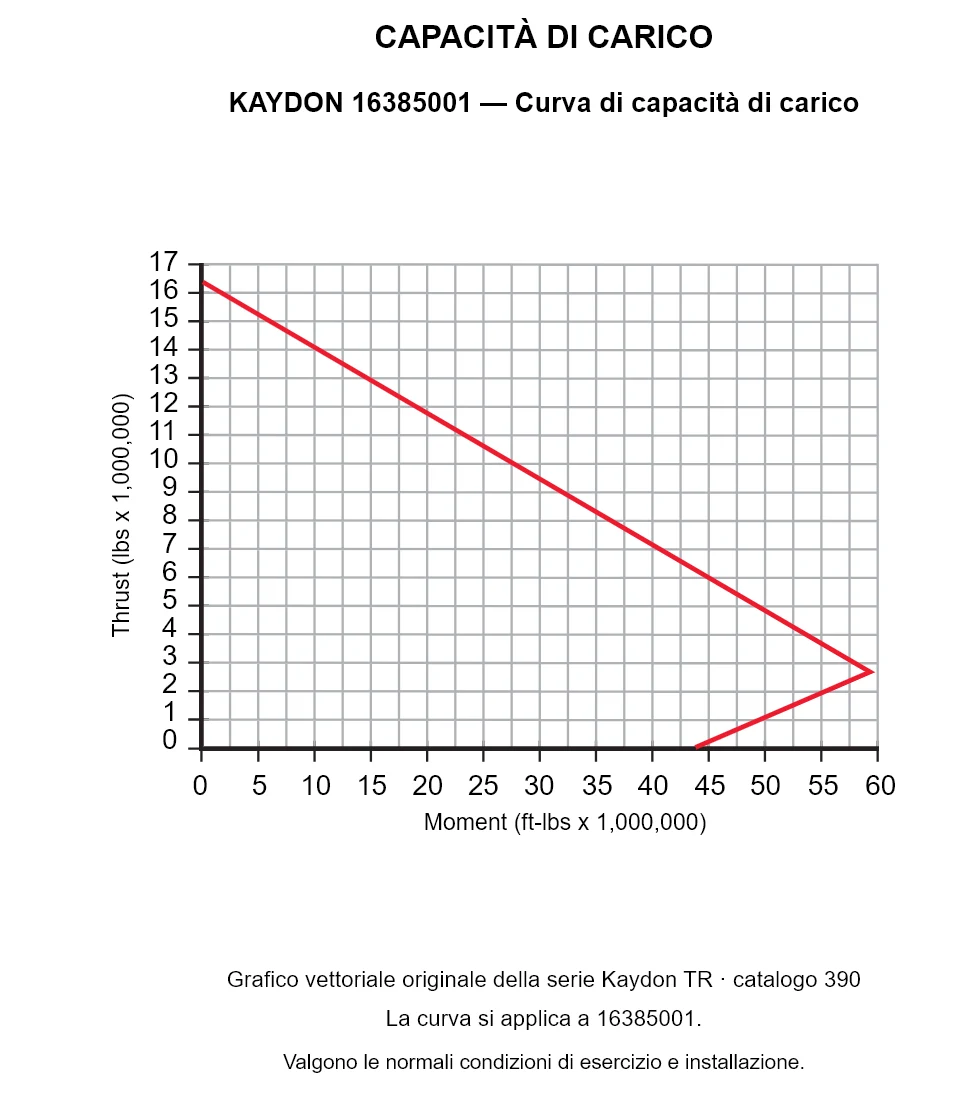

KAYDON 16385001 — Curva di capacità di carico
KAYDON 16385001 — Curva di capacità di carico
KAYDON 16385001 — Curva di capacità di carico. Valgono le normali condizioni di esercizio e installazione.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Kaydon 16385001
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
