Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

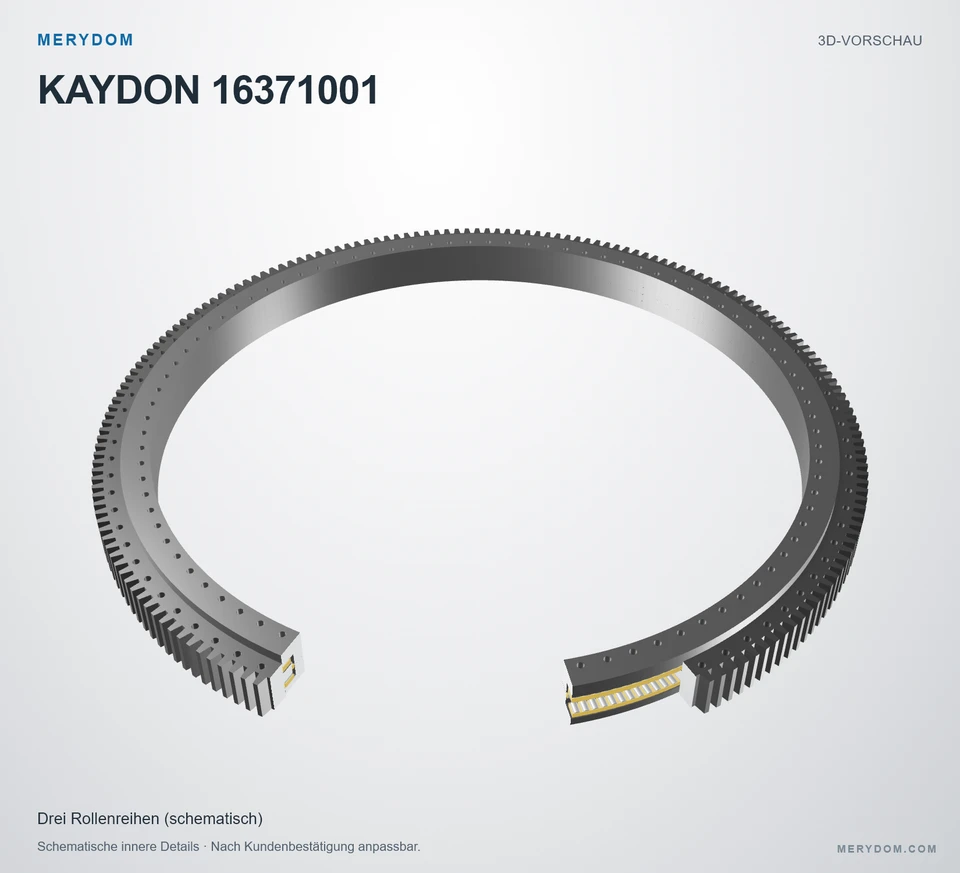

Drehverbindung als Ersatz für Kaydon 16371001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16371001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16371001. Serie: Tr. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16371001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16371001.
- Overall OD (Do)
- 152.756 in
- Overall ID (di)
- 129.921 in
- Gesamthöhe
- 10.039 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 90 / 90 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

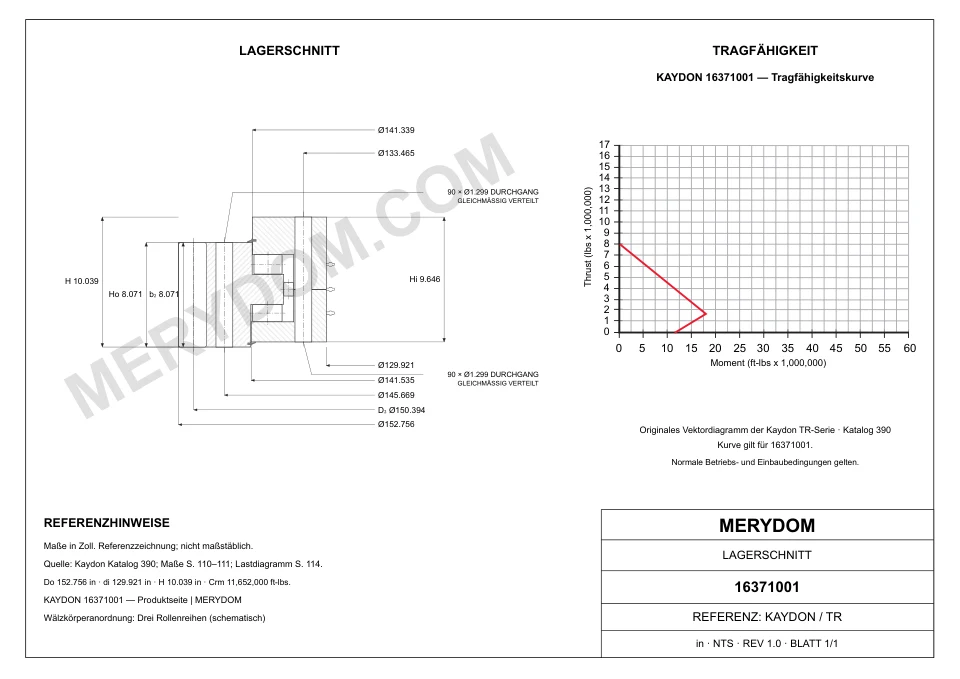

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 152.756 inca. 3.880 mm
- Gesamt-Innendurchmesser (di)
- 129.921 inca. 3.299,99 mm
- Innendurchmesser des Außenrings (Di)
- 141.535 inca. 3.594,99 mm
- Außendurchmesser des Innenrings (do)
- 141.339 inca. 3.590,01 mm
- Gesamthöhe (H)
- 10.039 inca. 254,99 mm
- Gesamtgewicht (G)
- 11130 lbca. 5.048,483 kg
Befestigung
- Lochkreis Außenring (Lo)
- 145.669 inca. 3.699,99 mm
- Lochkreis Innenring (Li)
- 133.465 inca. 3.390,01 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 150.394 inca. 3.820,01 mm
- Zähnezahl (z2)
- 191
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16371001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16371001 |
| Zertifiziert austauschbar mit | Kaydon 16371001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Tr Serie |
| Referenzmodell | 16371001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 152.756 inca. 3.880 mm |
| Gesamt-Innendurchmesser (di) | 129.921 inca. 3.299,99 mm |
| Gesamthöhe (H) | 10.039 inca. 254,99 mm |
| Innendurchmesser des Außenrings (Di) | 141.535 inca. 3.594,99 mm |
| Außendurchmesser des Innenrings (do) | 141.339 inca. 3.590,01 mm |
| Lochkreis Außenring (Lo) | 145.669 inca. 3.699,99 mm |
| Lochkreis Innenring (Li) | 133.465 inca. 3.390,01 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 150.394 inca. 3.820,01 mm |
| Gesamtgewicht (G) | 11130 lbca. 5.048,483 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 117500 lbfca. 522,67 kN |
| Momententragzahl (Crm) | 11652000 ft·lbfca. 15.797,99 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 90 Bohrungen · 1.299 |
| Schraubenbohrungen Innenring (ni) | 90 Bohrungen · 1.299 |
| Verzahnung | |
| Teilungssystem | MODULE |
| Source module (m) | Modul 20 (Quelle (20)) |
| Zähnezahl (z2) | 191 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

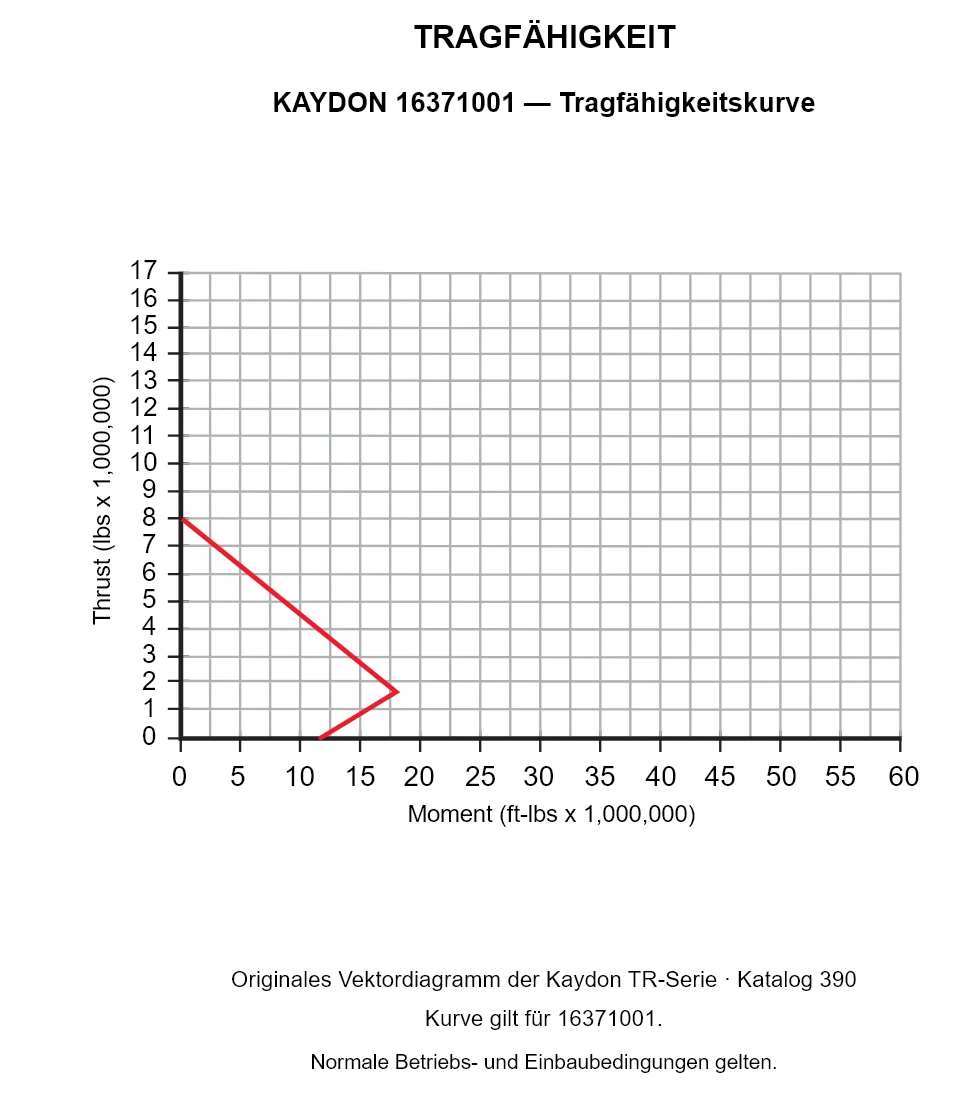

Traglastdiagramm der Serie Tr
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16371001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16371001.
