Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für Kaydon 16378001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16378001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16378001. Serie: Tr. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Innenverzahnt.

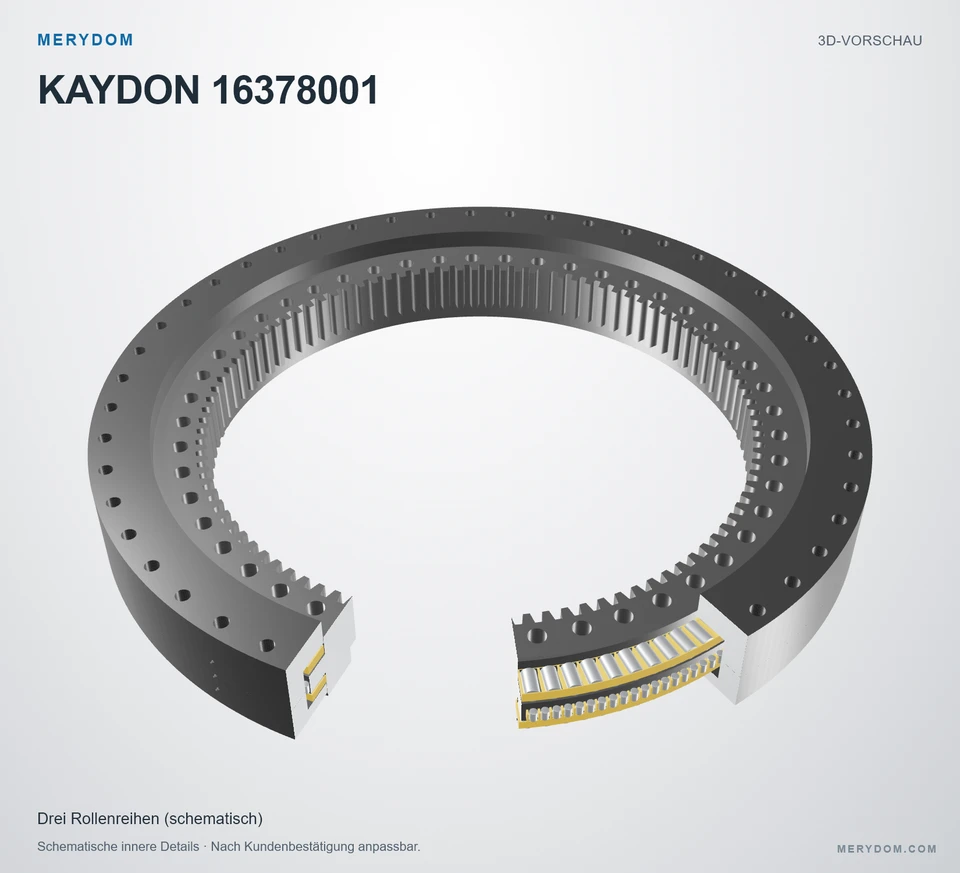

Wälzkörperanordnung: Drei unabhängige Rollenreihen
Katalog 390, S. 103: Die obere und untere Reihe übertragen Axiallasten und Kippmomente; die mittlere Reihe überträgt Radiallasten. Rollengrößen und -anzahl, gelbe Käfigrahmen und Abstandshalter sowie interne Spiele sind schematisch.

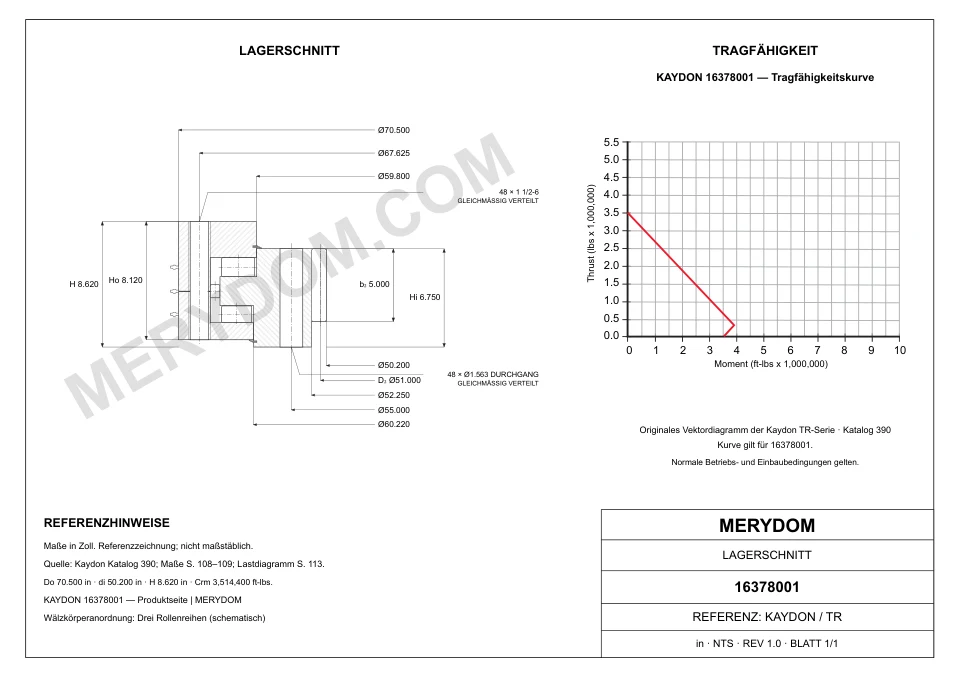

Die Befestigungsgewinde entsprechen den Katalogangaben. Wenn Gewindetiefe oder Bohrungsende im Katalog fehlen, zeigen Zeichnung und 3D-Modell schematische Durchgangsgewinde über die Ringhöhe. Diese anpassbaren Referenzdetails sind keine vom Hersteller bestätigten Bearbeitungsmaße.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16378001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16378001.
- Overall OD (Do)
- 70.500 in
- Overall ID (di)
- 50.200 in
- Gesamthöhe
- 8.620 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 48 / 48 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 70.500 inca. 1.791 mm
- Gesamt-Innendurchmesser (di)
- 50.200 inca. 1.275 mm
- Innendurchmesser des Außenrings (Di)
- 59.800 inca. 1.519 mm
- Außendurchmesser des Innenrings (do)
- 60.220 inca. 1.529,6 mm
- Innendurchmesser des Innenringkörpers (dr)
- 52.250 inca. 1.327,2 mm
- Gesamthöhe (H)
- 8.620 inca. 218,9 mm
- Gesamtgewicht (G)
- 3550 lbca. 1.610,253 kg
- Innenringhöhe (Hi)
- 6.750 inca. 171,5 mm
- Außenringhöhe (Ho)
- 8.120 inca. 206,2 mm
Befestigung
- Lochkreis Außenring (Lo)
- 67.625 inca. 1.717,68 mm
- Lochkreis Innenring (Li)
- 55.000 inca. 1.397 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 51.000 inca. 1.295 mm
- Diametralteilung (Pd)
- 2
- Zähnezahl (z2)
- 102
- Zahnbreite laut Katalog (b2)
- 5.000 inca. 127 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16378001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16378001 |
| Zertifiziert austauschbar mit | Kaydon 16378001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Tr Serie |
| Referenzmodell | 16378001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 70.500 inca. 1.791 mm |
| Gesamt-Innendurchmesser (di) | 50.200 inca. 1.275 mm |
| Gesamthöhe (H) | 8.620 inca. 218,9 mm |
| Innenringhöhe (Hi) | 6.750 inca. 171,5 mm |
| Außenringhöhe (Ho) | 8.120 inca. 206,2 mm |
| Innendurchmesser des Außenrings (Di) | 59.800 inca. 1.519 mm |
| Außendurchmesser des Innenrings (do) | 60.220 inca. 1.529,6 mm |
| Innendurchmesser des Innenringkörpers (dr) | 52.250 inca. 1.327,2 mm |
| Lochkreis Außenring (Lo) | 67.625 inca. 1.717,68 mm |
| Lochkreis Innenring (Li) | 55.000 inca. 1.397 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 51.000 inca. 1.295 mm |
| Gesamtgewicht (G) | 3550 lbca. 1.610,253 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 56440 lbfca. 251,06 kN |
| Momententragzahl (Crm) | 3514400 ft·lbfca. 4.764,89 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 48 Bohrungen · 1 1/2-6 |
| Schraubenbohrungen Innenring (ni) | 48 Bohrungen · 1.563 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametralteilung der Quelle (Pd) | 2 DP |
| Äquivalentes Modul (derived reference only) (m) | 12.7 mm |
| Zähnezahl (z2) | 102 |
| Zahnbreite laut Katalog (b2) | 5.000 inca. 127 mm |
| Profilverschiebungsfaktor (x2) | 0 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

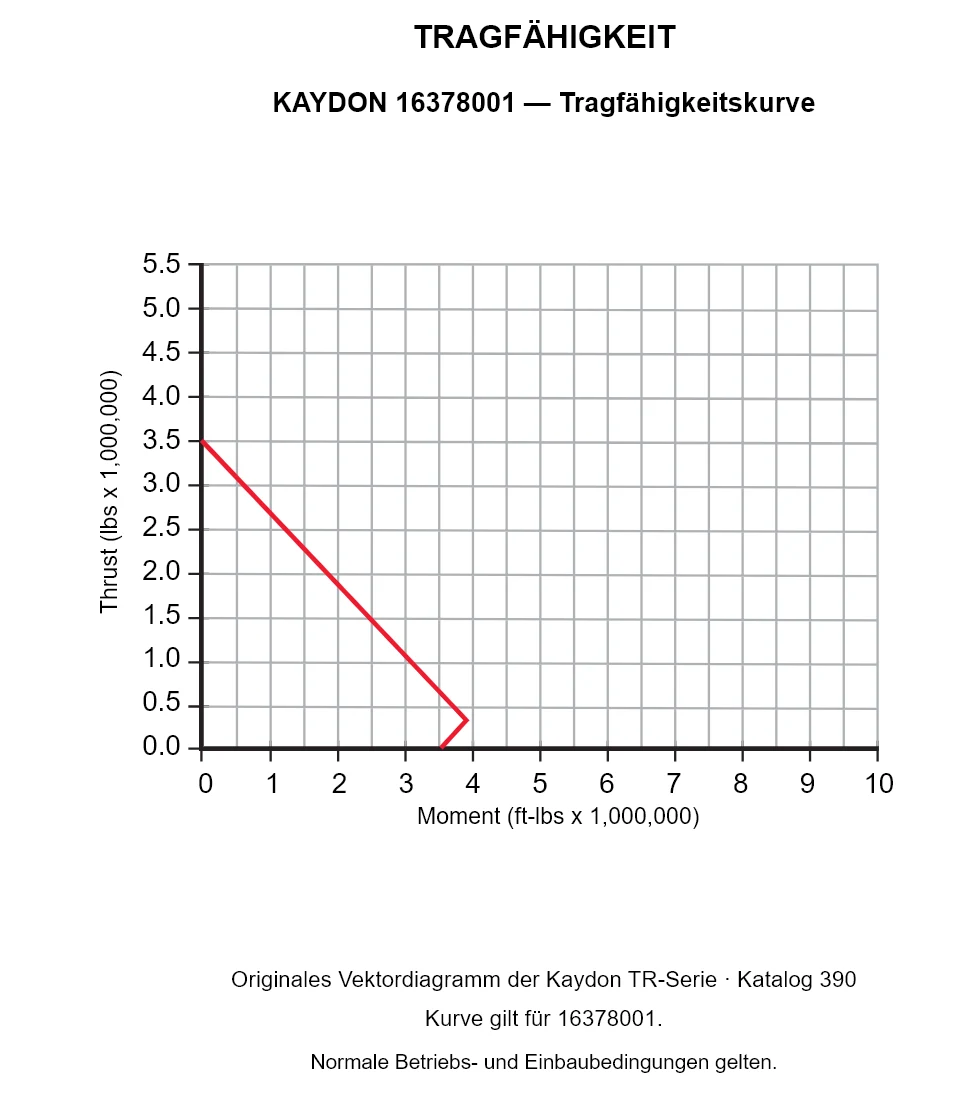

KAYDON 16378001 — Tragfähigkeitskurve
KAYDON 16378001 — Tragfähigkeitskurve
KAYDON 16378001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16378001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
