Drehverbindung als Ersatz für Kaydon 16368001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16368001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16368001. Serie: Tr. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Außenverzahnt.
Wälzkörperanordnung: Drei unabhängige Rollenreihen

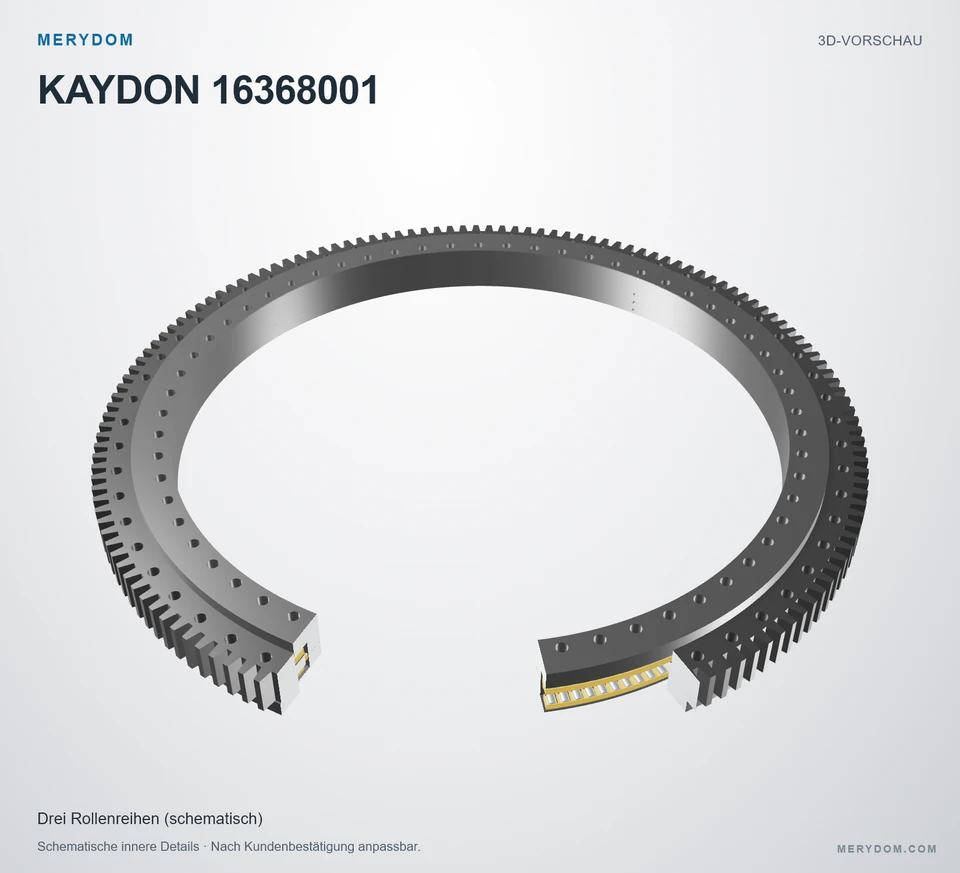

Katalog 390, S. 103: Die obere und untere Reihe übertragen Axiallasten und Kippmomente; die mittlere Reihe überträgt Radiallasten. Rollengrößen und -anzahl, gelbe Käfigrahmen und Abstandshalter sowie interne Spiele sind schematisch.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16368001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16368001.
- Overall OD (Do)
- 71.338 in
- Overall ID (di)
- 57.000 in
- Gesamthöhe
- 5.850 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 60 / 60 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 71.338 inca. 1.811,99 mm
- Gesamt-Innendurchmesser (di)
- 57.000 inca. 1.448 mm
- Außendurchmesser des Außenringkörpers (Dr)
- 69.040 inca. 1.753,6 mm
- Innendurchmesser des Außenrings (Di)
- 63.760 inca. 1.619,5 mm
- Außendurchmesser des Innenrings (do)
- 64.030 inca. 1.626,4 mm
- Innendurchmesser des Innenringkörpers (dr)
- 57.080 inca. 1.449,8 mm
- Gesamthöhe (H)
- 5.850 inca. 148,6 mm
- Gesamtgewicht (G)
- 1600 lbca. 725,748 kg
- Innenringhöhe (Hi)
- 4.630 inca. 117,6 mm
- Außenringhöhe (Ho)
- 4.790 inca. 121,7 mm
Befestigung
- Lochkreis Außenring (Lo)
- 66.889 inca. 1.698,98 mm
- Lochkreis Innenring (Li)
- 59.252 inca. 1.505 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 69.921 inca. 1.775,99 mm
- Zähnezahl (z2)
- 148
- Zahnbreite laut Katalog (b2)
- 3.430 inca. 87,1 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16368001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16368001 |
| Zertifiziert austauschbar mit | Kaydon 16368001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Tr Serie |
| Referenzmodell | 16368001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 71.338 inca. 1.811,99 mm |
| Gesamt-Innendurchmesser (di) | 57.000 inca. 1.448 mm |
| Gesamthöhe (H) | 5.850 inca. 148,6 mm |
| Innenringhöhe (Hi) | 4.630 inca. 117,6 mm |
| Außenringhöhe (Ho) | 4.790 inca. 121,7 mm |
| Außendurchmesser des Außenringkörpers (Dr) | 69.040 inca. 1.753,6 mm |
| Innendurchmesser des Außenrings (Di) | 63.760 inca. 1.619,5 mm |
| Außendurchmesser des Innenrings (do) | 64.030 inca. 1.626,4 mm |
| Innendurchmesser des Innenringkörpers (dr) | 57.080 inca. 1.449,8 mm |
| Lochkreis Außenring (Lo) | 66.889 inca. 1.698,98 mm |
| Lochkreis Innenring (Li) | 59.252 inca. 1.505 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 69.921 inca. 1.775,99 mm |
| Gesamtgewicht (G) | 1600 lbca. 725,748 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 27510 lbfca. 122,37 kN |
| Momententragzahl (Crm) | 1329900 ft·lbfca. 1.803,1 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 60 Bohrungen · 1.024 |
| Schraubenbohrungen Innenring (ni) | 60 Bohrungen · 1.024 |
| Verzahnung | |
| Teilungssystem | MODULE |
| Source module (m) | Modul 12 (Quelle (12)) |
| Zähnezahl (z2) | 148 |
| Zahnbreite laut Katalog (b2) | 3.430 inca. 87 mm |
| Profilverschiebungsfaktor (x2) | +.50 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

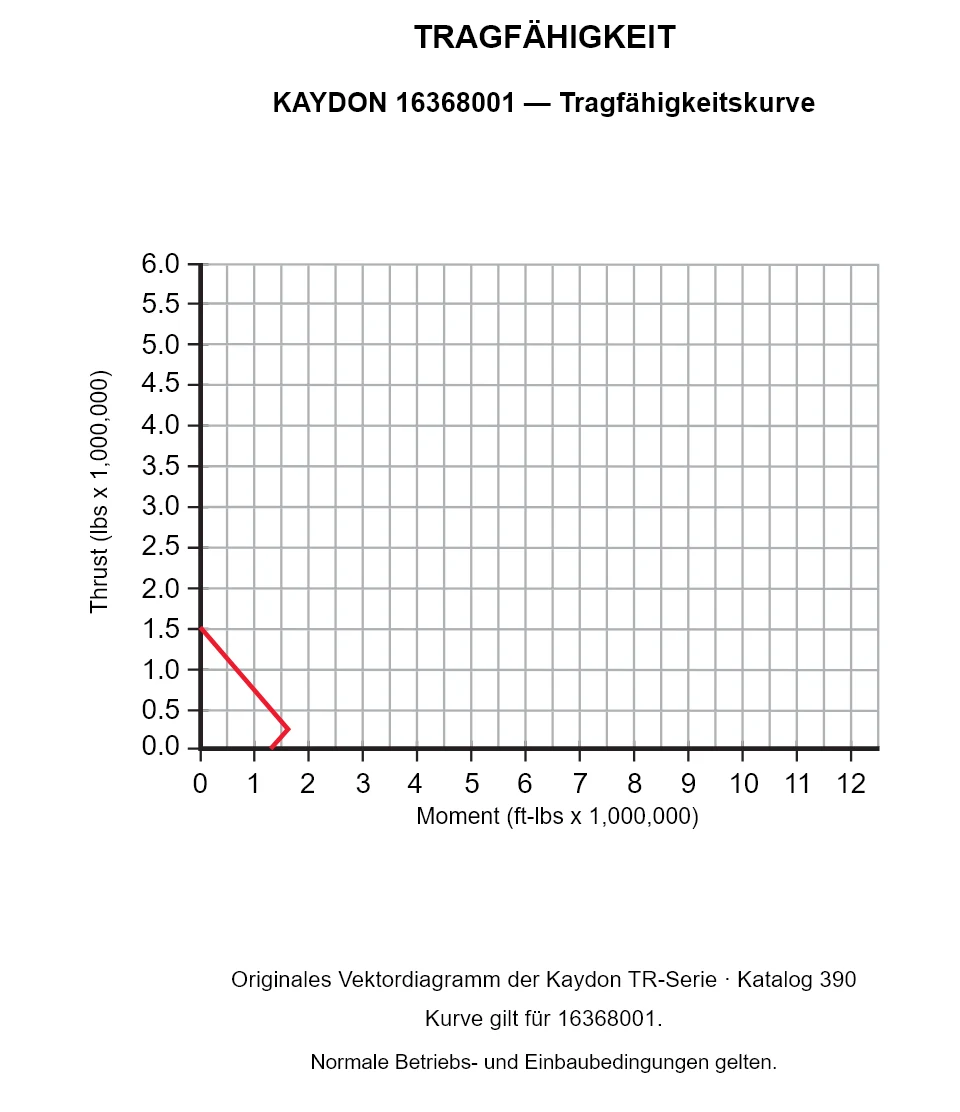

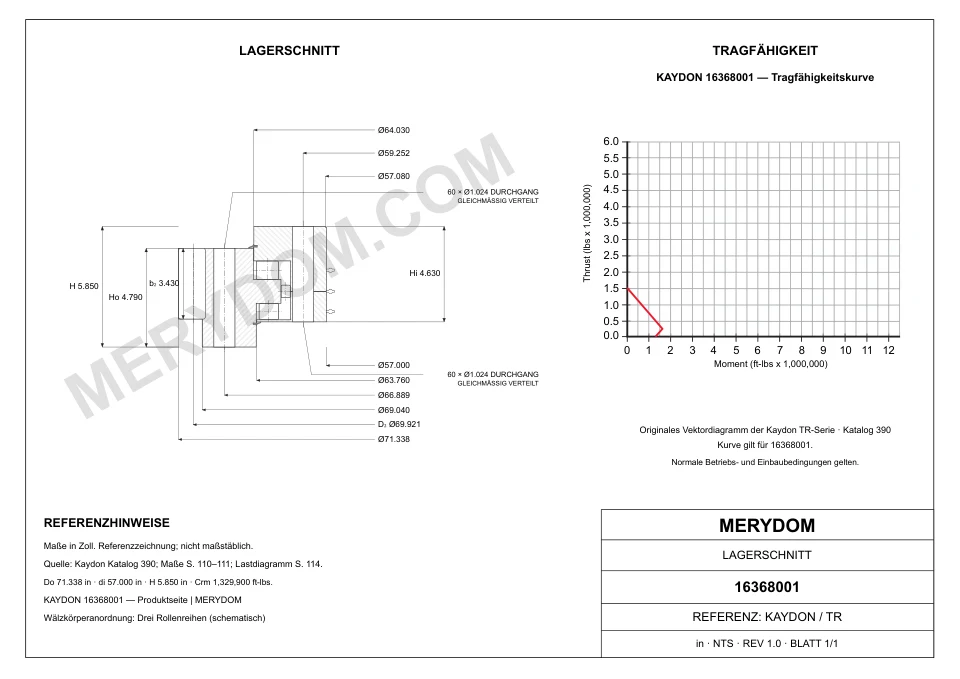

KAYDON 16368001 — Tragfähigkeitskurve
KAYDON 16368001 — Tragfähigkeitskurve
KAYDON 16368001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16368001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
