Аналог ОПУ для Kaydon 16368001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16368001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16368001. Серия: Tr. Конструкция подшипника: Трехрядные ролики. Исполнение зубчатого венца: Внешнее зацепление.

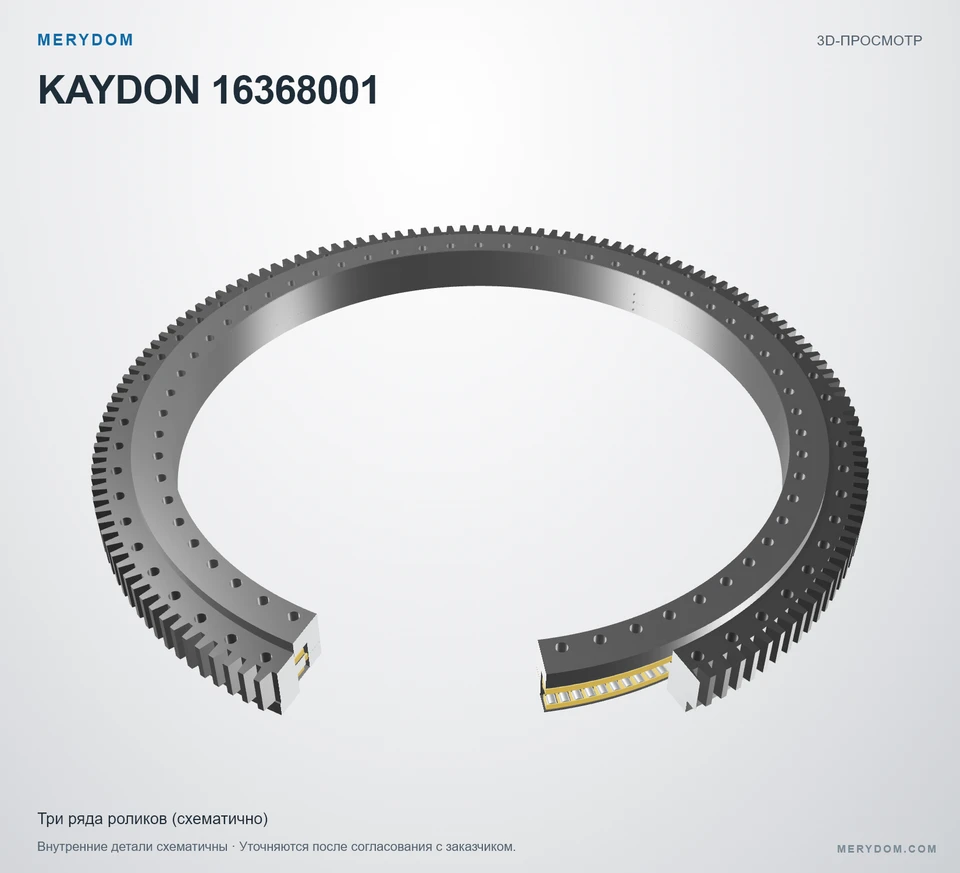

Расположение тел качения: Три независимых ряда роликов

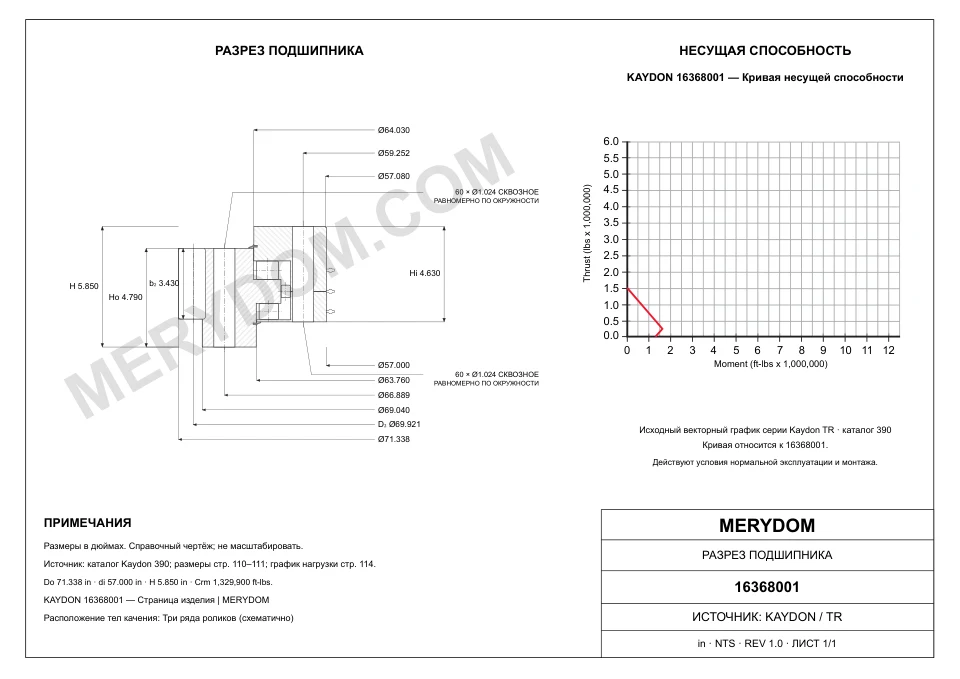

Каталог 390, стр. 103: верхний и нижний ряды воспринимают осевые нагрузки и опрокидывающие моменты; средний ряд — радиальные нагрузки. Размеры и количество роликов, жёлтые рамки сепараторов и разделительные блоки, а также внутренние зазоры показаны схематично.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
16368001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16368001.
- Overall OD (Do)
- 71.338 in
- Overall ID (di)
- 57.000 in
- Общая высота
- 5.850 in
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 60 / 60 наружное / внутреннее
- Тип подшипника
- Трехрядные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 71.338 inпримерно 1 811,99 mm
- Общий внутренний диаметр (di)
- 57.000 inпримерно 1 448 mm
- Наружный диаметр корпуса наружного кольца (Dr)
- 69.040 inпримерно 1 753,6 mm
- Внутренний диаметр наружного кольца (Di)
- 63.760 inпримерно 1 619,5 mm
- Наружный диаметр внутреннего кольца (do)
- 64.030 inпримерно 1 626,4 mm
- Внутренний диаметр корпуса внутреннего кольца (dr)
- 57.080 inпримерно 1 449,8 mm
- Общая высота (H)
- 5.850 inпримерно 148,6 mm
- Масса в сборе (G)
- 1600 lbпримерно 725,748 kg
- Высота внутреннего кольца (Hi)
- 4.630 inпримерно 117,6 mm
- Высота наружного кольца (Ho)
- 4.790 inпримерно 121,7 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 66.889 inпримерно 1 698,98 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 59.252 inпримерно 1 505 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 69.921 inпримерно 1 775,99 mm
- Количество зубьев (z2)
- 148
- Ширина зубчатого венца по каталогу (b2)
- 3.430 inпримерно 87,1 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16368001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16368001 |
| Сертифицировано для замены | Kaydon 16368001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Tr Серия |
| Исходная модель | 16368001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Трехрядные ролики |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 71.338 inпримерно 1 811,99 mm |
| Общий внутренний диаметр (di) | 57.000 inпримерно 1 448 mm |
| Общая высота (H) | 5.850 inпримерно 148,6 mm |
| Высота внутреннего кольца (Hi) | 4.630 inпримерно 117,6 mm |
| Высота наружного кольца (Ho) | 4.790 inпримерно 121,7 mm |
| Наружный диаметр корпуса наружного кольца (Dr) | 69.040 inпримерно 1 753,6 mm |
| Внутренний диаметр наружного кольца (Di) | 63.760 inпримерно 1 619,5 mm |
| Наружный диаметр внутреннего кольца (do) | 64.030 inпримерно 1 626,4 mm |
| Внутренний диаметр корпуса внутреннего кольца (dr) | 57.080 inпримерно 1 449,8 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 66.889 inпримерно 1 698,98 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 59.252 inпримерно 1 505 mm |
| Делительный диаметр зубчатого венца (D2) | 69.921 inпримерно 1 775,99 mm |
| Масса в сборе (G) | 1600 lbпримерно 725,748 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 27510 lbfпримерно 122,37 kN |
| Допустимый опрокидывающий момент (Crm) | 1329900 ft·lbfпримерно 1 803,1 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 60 отверстий · 1.024 |
| Отверстия под болты внутреннего кольца (ni) | 60 отверстий · 1.024 |
| Зубчатый венец | |
| Система шага | MODULE |
| Source module (m) | Модуль 12 (источник (12)) |
| Число зубьев (z2) | 148 |
| Ширина зубчатого венца по каталогу (b2) | 3.430 inпримерно 87 mm |
| Коэффициент смещения профиля (x2) | +.50 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

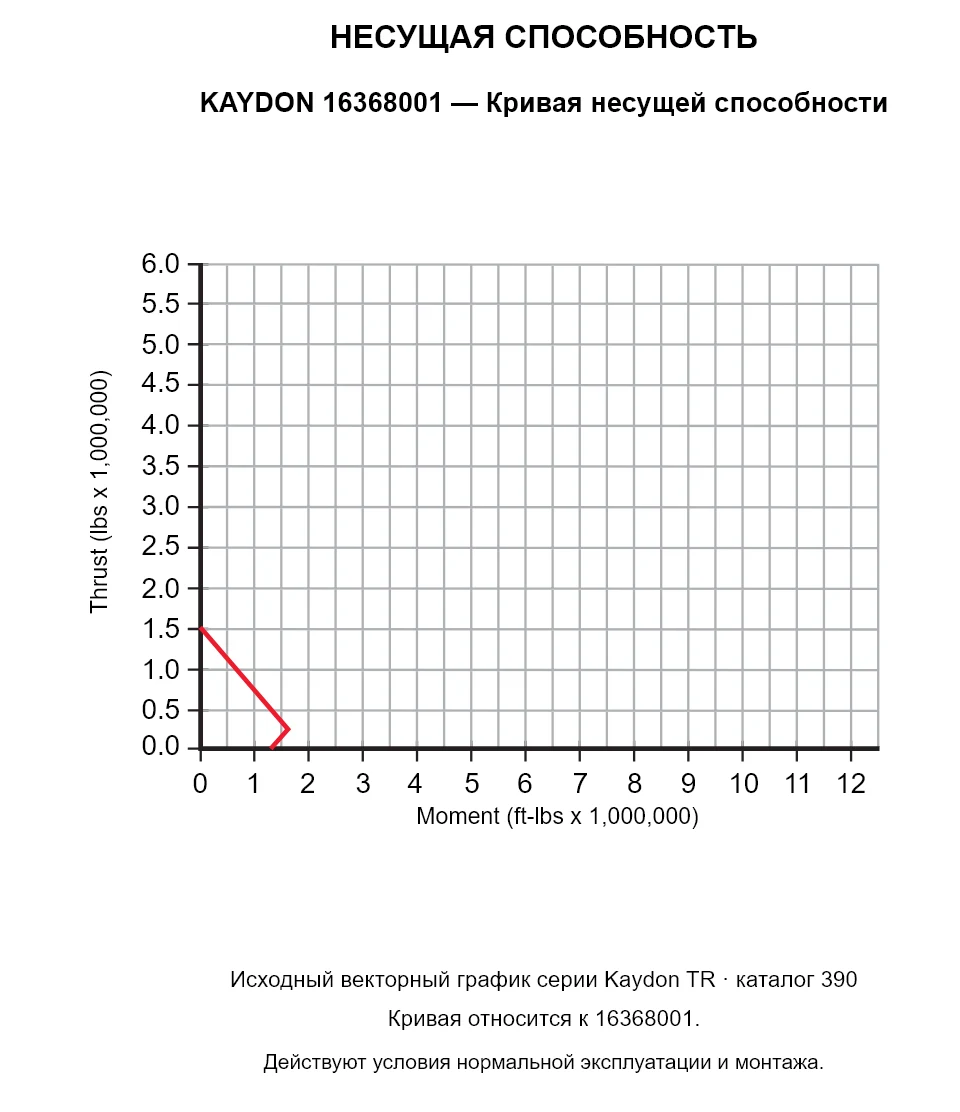

KAYDON 16368001 — Кривая несущей способности
