Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni
Kaydon 16378001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16378001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16378001. Seri: Tr. Rulman yapısı: Üç sıralı makaralı. Dişli düzeni: İçten dişli.

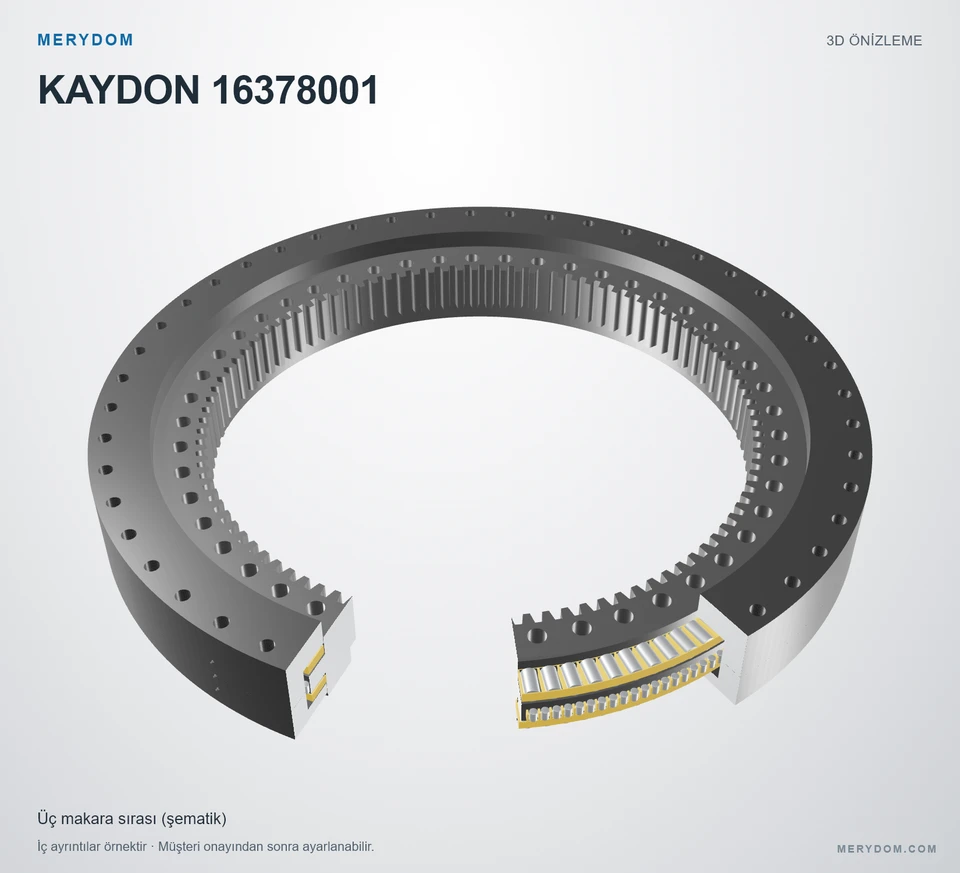

Yuvarlanma elemanı düzeni: Üç bağımsız makara sırası
Katalog 390, s103: üst ve alt sıralar eksenel yükleri ve momentleri, orta sıra radyal yükleri aktarır. Makara boyutları ve sayıları, sarı kafes çerçeveleri ve ayırıcı bloklar ile iç boşluklar şematiktir.

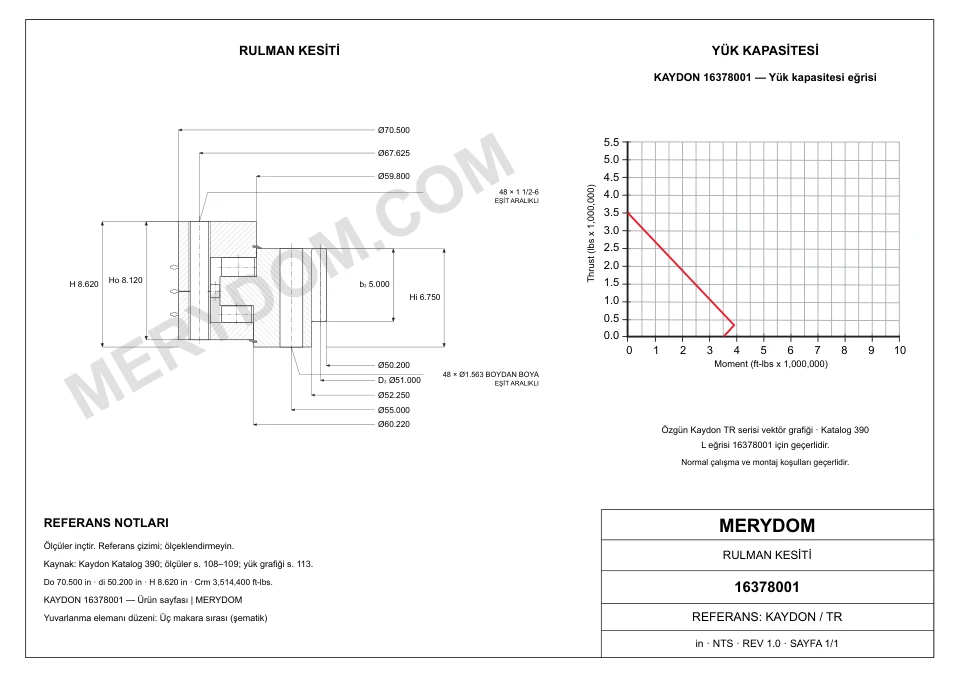

Montaj dişleri katalog özelliklerine uygundur. Katalogda diş derinliği veya delik uç biçimi belirtilmediğinde çizim ve 3D model, bilezik yüksekliği boyunca şematik geçişli dişler gösterir. Bunlar ayarlanabilir referans ayrıntılarıdır; üretici tarafından doğrulanmış işleme ölçüleri değildir.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16378001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16378001.
- Overall OD (Do)
- 70.500 in
- Overall ID (di)
- 50.200 in
- Toplam yükseklik
- 8.620 in
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 48 / 48 dış / iç
- Rulman tasarımı
- Üç sıralı makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 70.500 inyaklaşık 1 791 mm
- Toplam iç çap (di)
- 50.200 inyaklaşık 1 275 mm
- Dış bilezik iç çapı (Di)
- 59.800 inyaklaşık 1 519 mm
- İç bilezik dış çapı (do)
- 60.220 inyaklaşık 1 529,6 mm
- İç bilezik gövde iç çapı (dr)
- 52.250 inyaklaşık 1 327,2 mm
- Toplam yükseklik (H)
- 8.620 inyaklaşık 218,9 mm
- Montaj ağırlığı (G)
- 3550 lbyaklaşık 1 610,253 kg
- İç bilezik yüksekliği (Hi)
- 6.750 inyaklaşık 171,5 mm
- Dış bilezik yüksekliği (Ho)
- 8.120 inyaklaşık 206,2 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 67.625 inyaklaşık 1 717,68 mm
- İç bilezik cıvata dairesi (Li)
- 55.000 inyaklaşık 1 397 mm
Dişli
- Dişli hatve çapı (D2)
- 51.000 inyaklaşık 1 295 mm
- Diametral adım (Pd)
- 2
- Diş sayısı (z2)
- 102
- Katalogdaki diş genişliği (b2)
- 5.000 inyaklaşık 127 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16378001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16378001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16378001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Tr Seri |
| Referans model | 16378001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Üç sıralı makaralı |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 70.500 inyaklaşık 1 791 mm |
| Toplam iç çap (di) | 50.200 inyaklaşık 1 275 mm |
| Toplam yükseklik (H) | 8.620 inyaklaşık 218,9 mm |
| İç bilezik yüksekliği (Hi) | 6.750 inyaklaşık 171,5 mm |
| Dış bilezik yüksekliği (Ho) | 8.120 inyaklaşık 206,2 mm |
| Dış bilezik iç çapı (Di) | 59.800 inyaklaşık 1 519 mm |
| İç bilezik dış çapı (do) | 60.220 inyaklaşık 1 529,6 mm |
| İç bilezik gövde iç çapı (dr) | 52.250 inyaklaşık 1 327,2 mm |
| Dış bilezik cıvata dairesi (Lo) | 67.625 inyaklaşık 1 717,68 mm |
| İç bilezik cıvata dairesi (Li) | 55.000 inyaklaşık 1 397 mm |
| Dişli hatve çapı (D2) | 51.000 inyaklaşık 1 295 mm |
| Montaj ağırlığı (G) | 3550 lbyaklaşık 1 610,253 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 56440 lbfyaklaşık 251,06 kN |
| Moment yük kapasitesi (Crm) | 3514400 ft·lbfyaklaşık 4 764,89 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 48 delik · 1 1/2-6 |
| İç bilezik cıvata delikleri (ni) | 48 delik · 1.563 |
| Dişli | |
| Hatve sistemi | DP |
| Kaynak diametral adımı (Pd) | 2 DP |
| Eşdeğer modül (derived reference only) (m) | 12.7 mm |
| Diş sayısı (z2) | 102 |
| Katalogdaki diş genişliği (b2) | 5.000 inyaklaşık 127 mm |
| Profil kaydırma katsayısı (x2) | 0 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

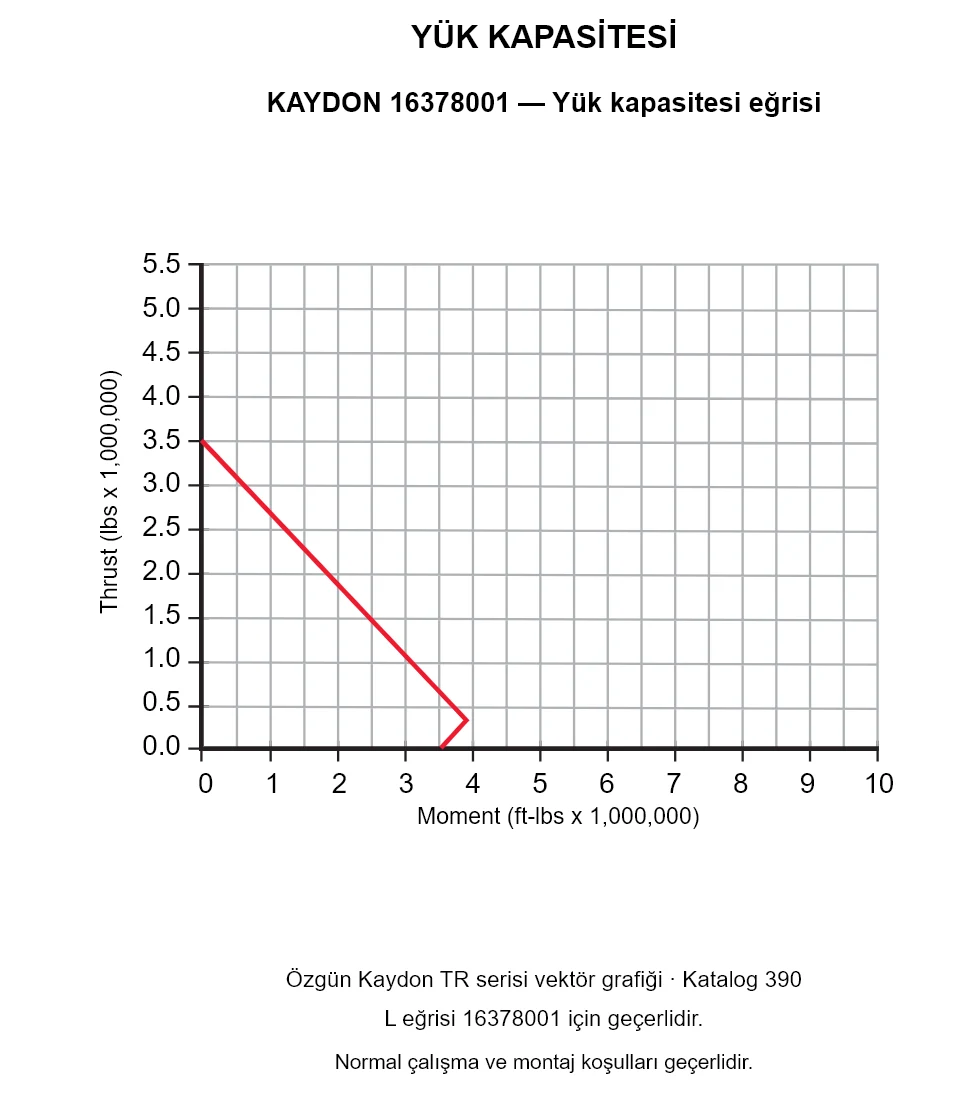

KAYDON 16378001 — Yük kapasitesi eğrisi
KAYDON 16378001 — Yük kapasitesi eğrisi
KAYDON 16378001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon 16378001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
