Kaydon 16377001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16377001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16377001. Seri: Tr. Rulman yapısı: Üç sıralı makaralı. Dişli düzeni: İçten dişli.
Yuvarlanma elemanı düzeni: Üç bağımsız makara sırası

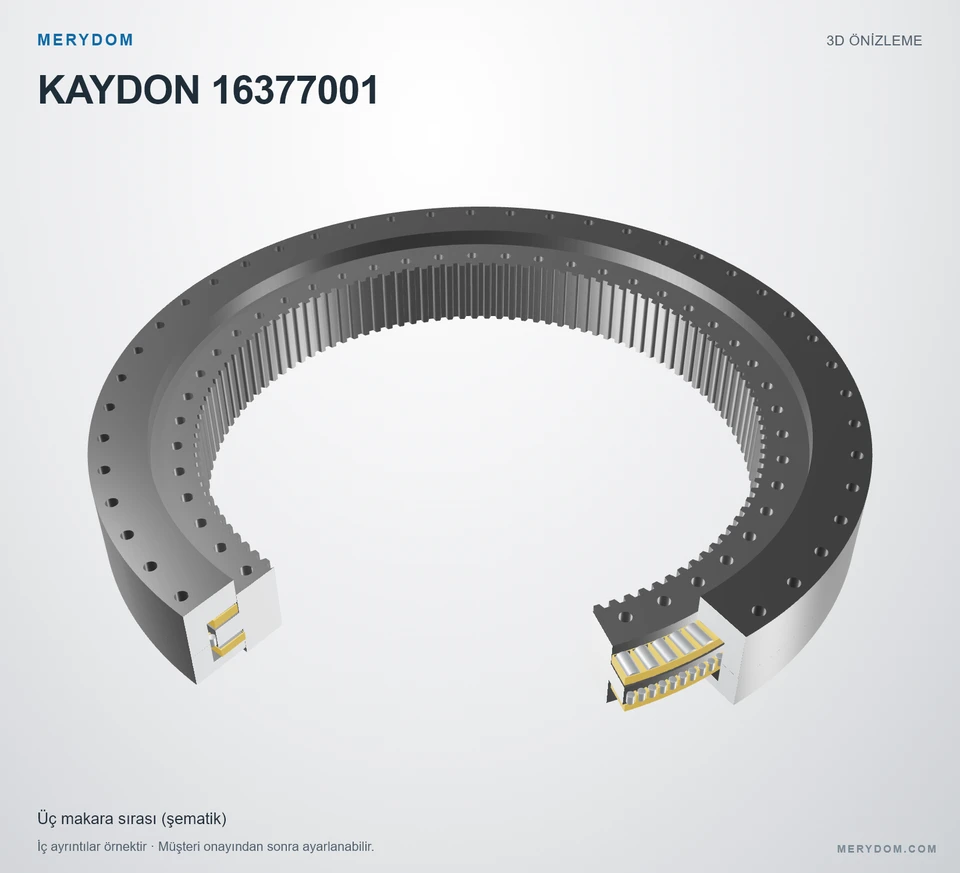

Katalog 390, s103: üst ve alt sıralar eksenel yükleri ve momentleri, orta sıra radyal yükleri aktarır. Makara boyutları ve sayıları, sarı kafes çerçeveleri ve ayırıcı bloklar ile iç boşluklar şematiktir.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16377001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16377001.
- Overall OD (Do)
- 64.173 in
- Overall ID (di)
- 46.850 in
- Toplam yükseklik
- 7.874 in
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 48 / 48 dış / iç
- Rulman tasarımı
- Üç sıralı makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 64.173 inyaklaşık 1 629,99 mm
- Toplam iç çap (di)
- 46.850 inyaklaşık 1 190 mm
- Dış bilezik iç çapı (Di)
- 54.803 inyaklaşık 1 392 mm
- İç bilezik dış çapı (do)
- 54.567 inyaklaşık 1 386 mm
- Toplam yükseklik (H)
- 7.874 inyaklaşık 200 mm
- Montaj ağırlığı (G)
- 2650 lbyaklaşık 1 202,02 kg
- İç bilezik yüksekliği (Hi)
- 6.299 inyaklaşık 159,99 mm
- Dış bilezik yüksekliği (Ho)
- 7.283 inyaklaşık 184,99 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 61.811 inyaklaşık 1 570 mm
- İç bilezik cıvata dairesi (Li)
- 50.551 inyaklaşık 1 284 mm
Dişli
- Dişli hatve çapı (D2)
- 46.850 inyaklaşık 1 190 mm
- Diş sayısı (z2)
- 119
- Katalogdaki diş genişliği (b2)
- 6.299 inyaklaşık 159,99 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16377001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16377001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16377001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Tr Seri |
| Referans model | 16377001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Üç sıralı makaralı |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 64.173 inyaklaşık 1 629,99 mm |
| Toplam iç çap (di) | 46.850 inyaklaşık 1 190 mm |
| Toplam yükseklik (H) | 7.874 inyaklaşık 200 mm |
| İç bilezik yüksekliği (Hi) | 6.299 inyaklaşık 159,99 mm |
| Dış bilezik yüksekliği (Ho) | 7.283 inyaklaşık 184,99 mm |
| Dış bilezik iç çapı (Di) | 54.803 inyaklaşık 1 392 mm |
| İç bilezik dış çapı (do) | 54.567 inyaklaşık 1 386 mm |
| Dış bilezik cıvata dairesi (Lo) | 61.811 inyaklaşık 1 570 mm |
| İç bilezik cıvata dairesi (Li) | 50.551 inyaklaşık 1 284 mm |
| Dişli hatve çapı (D2) | 46.850 inyaklaşık 1 190 mm |
| Montaj ağırlığı (G) | 2650 lbyaklaşık 1 202,02 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 55480 lbfyaklaşık 246,79 kN |
| Moment yük kapasitesi (Crm) | 1479900 ft·lbfyaklaşık 2 006,47 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 48 delik · 1.024 |
| İç bilezik cıvata delikleri (ni) | 48 delik · 1.024 |
| Dişli | |
| Hatve sistemi | MODULE |
| Source module (m) | Modül 10 (kaynak (10)) |
| Diş sayısı (z2) | 119 |
| Katalogdaki diş genişliği (b2) | 6.299 inyaklaşık 160 mm |
| Profil kaydırma katsayısı (x2) | -0.75 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

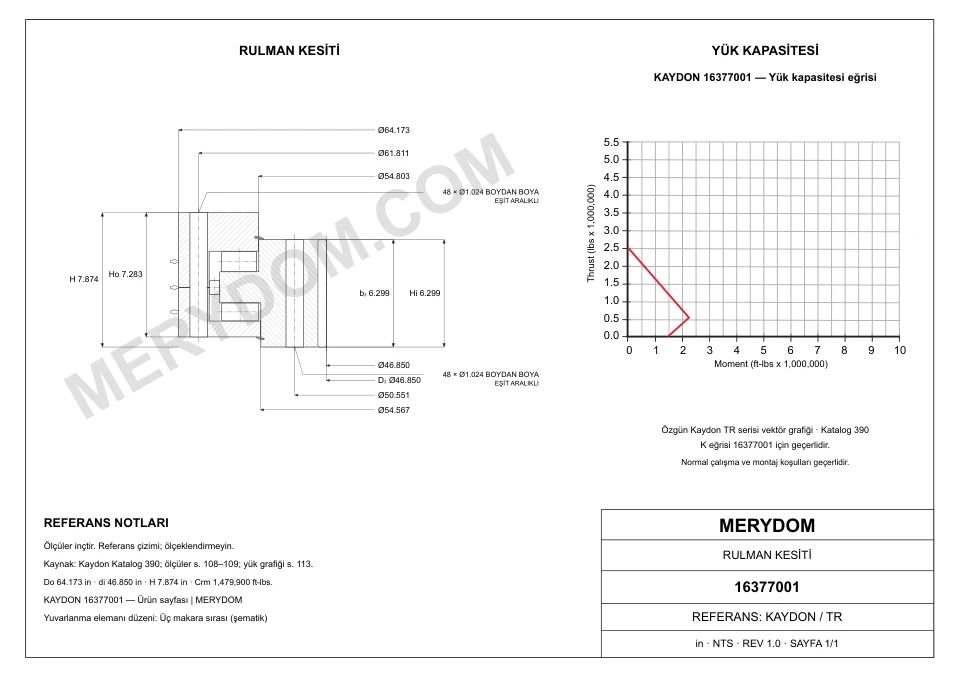

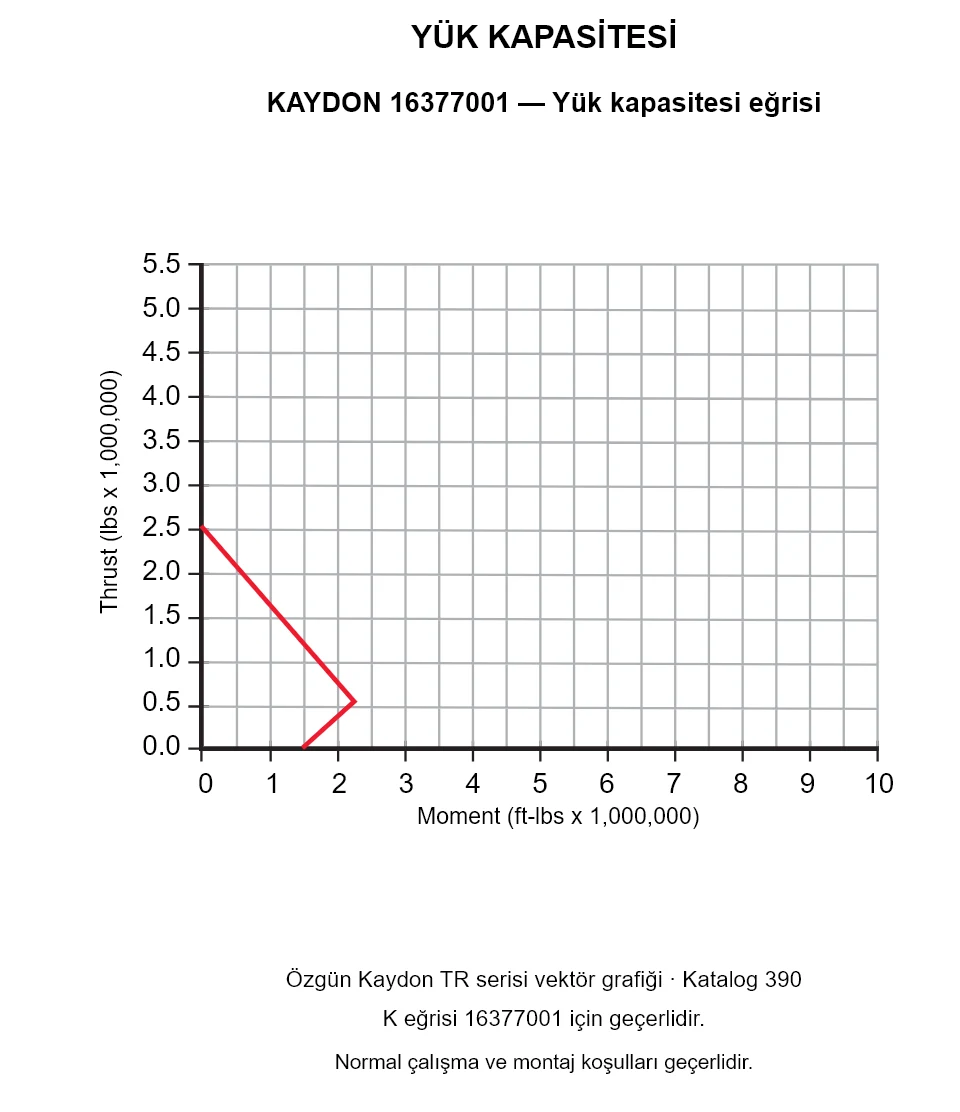

KAYDON 16377001 — Yük kapasitesi eğrisi
KAYDON 16377001 — Yük kapasitesi eğrisi
KAYDON 16377001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon 16377001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
