Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni
Kaydon 16350001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16350001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16350001. Seri: Tr. Rulman yapısı: Üç sıralı makaralı. Dişli düzeni: Dişlisiz.

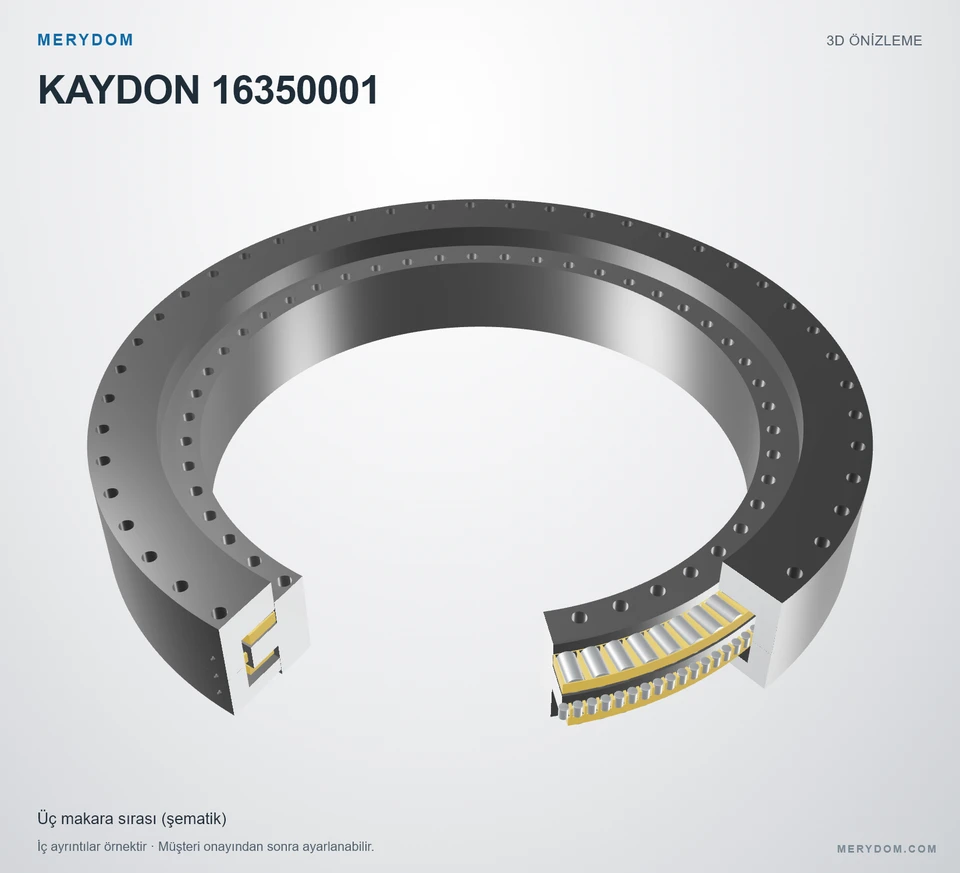

Yuvarlanma elemanı düzeni: Üç bağımsız makara sırası
Katalog 390, s103: üst ve alt sıralar eksenel yükleri ve momentleri, orta sıra radyal yükleri aktarır. Makara boyutları ve sayıları, sarı kafes çerçeveleri ve ayırıcı bloklar ile iç boşluklar şematiktir.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16350001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16350001.
- Overall OD (Do)
- 56.890 in
- Overall ID (di)
- 41.535 in
- Toplam yükseklik
- 8.661 in
- Dişli düzeni
- Dişlisiz
- Montaj delikleri
- 48 / 48 dış / iç
- Rulman tasarımı
- Üç sıralı makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

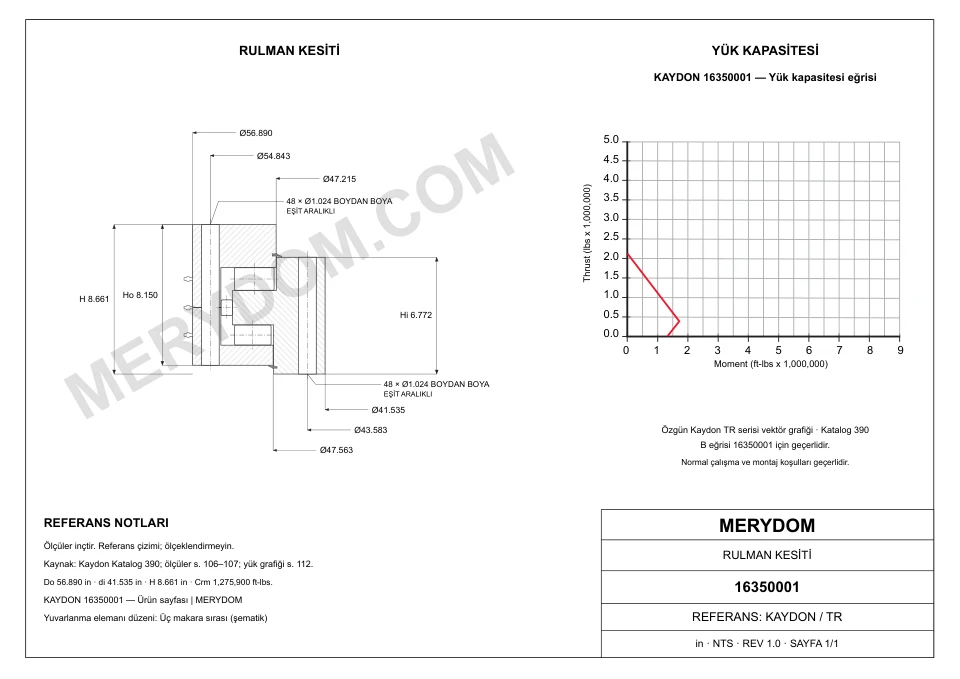

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 56.890 inyaklaşık 1 445 mm
- Toplam iç çap (di)
- 41.535 inyaklaşık 1 054,99 mm
- Dış bilezik iç çapı (Di)
- 47.215 inyaklaşık 1 199,26 mm
- İç bilezik dış çapı (do)
- 47.563 inyaklaşık 1 208,1 mm
- Toplam yükseklik (H)
- 8.661 inyaklaşık 219,99 mm
- Montaj ağırlığı (G)
- 2450 lbyaklaşık 1 111,301 kg
- İç bilezik yüksekliği (Hi)
- 6.772 inyaklaşık 172,01 mm
- Dış bilezik yüksekliği (Ho)
- 8.150 inyaklaşık 207 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 54.843 inyaklaşık 1 393,01 mm
- İç bilezik cıvata dairesi (Li)
- 43.583 inyaklaşık 1 107,01 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16350001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16350001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16350001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Tr Seri |
| Referans model | 16350001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Üç sıralı makaralı |
| Dişli düzeni | Dişlisiz |
| Boyutlar | |
| Toplam dış çap (Do) | 56.890 inyaklaşık 1 445 mm |
| Toplam iç çap (di) | 41.535 inyaklaşık 1 054,99 mm |
| Toplam yükseklik (H) | 8.661 inyaklaşık 219,99 mm |
| İç bilezik yüksekliği (Hi) | 6.772 inyaklaşık 172,01 mm |
| Dış bilezik yüksekliği (Ho) | 8.150 inyaklaşık 207 mm |
| Dış bilezik iç çapı (Di) | 47.215 inyaklaşık 1 199,26 mm |
| İç bilezik dış çapı (do) | 47.563 inyaklaşık 1 208,1 mm |
| Dış bilezik cıvata dairesi (Lo) | 54.843 inyaklaşık 1 393,01 mm |
| İç bilezik cıvata dairesi (Li) | 43.583 inyaklaşık 1 107,01 mm |
| Montaj ağırlığı (G) | 2450 lbyaklaşık 1 111,301 kg |
| Yük değerleri | |
| Moment yük kapasitesi (Crm) | 1275900 ft·lbfyaklaşık 1 729,89 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 48 delik · 1.024 |
| İç bilezik cıvata delikleri (ni) | 48 delik · 1.024 |
| Dişli | |
| Entegre dişli | Uygulanamaz |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

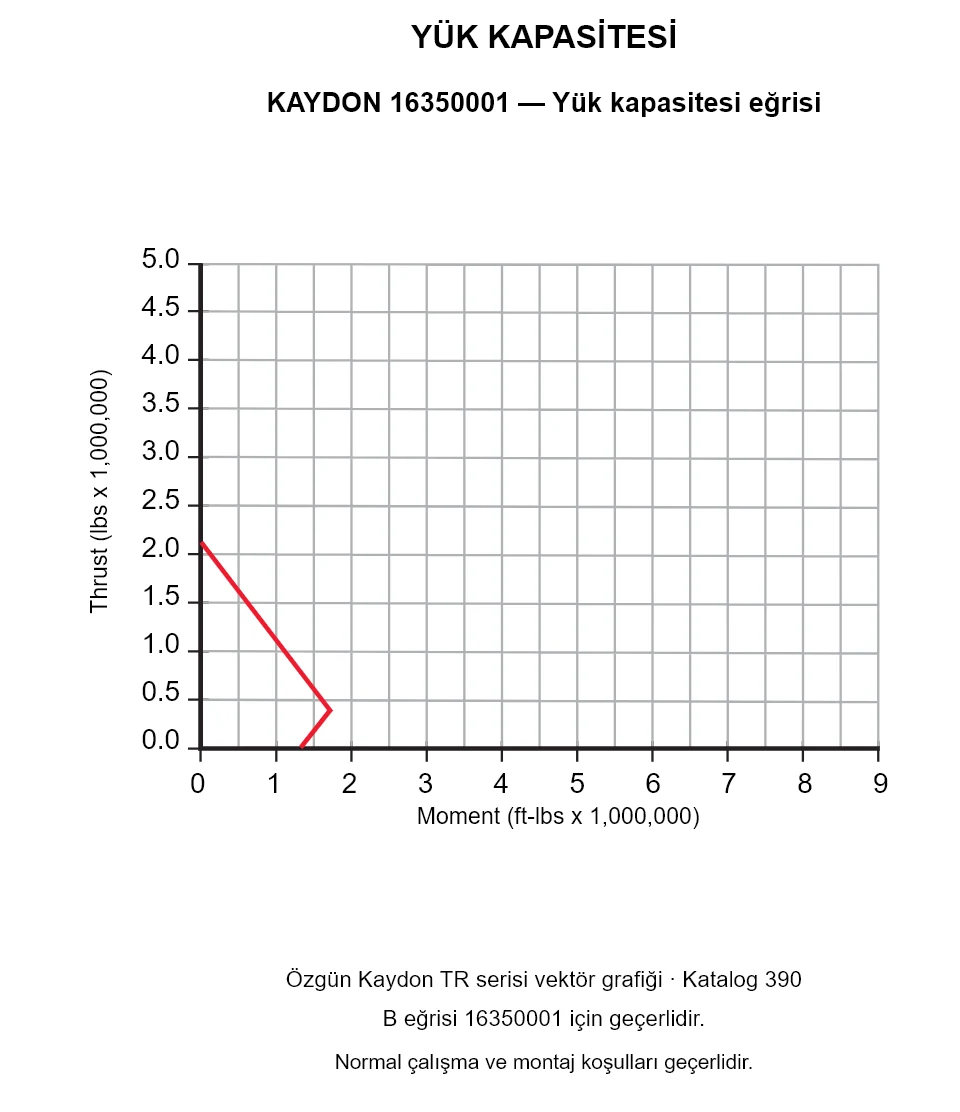

KAYDON 16350001 — Yük kapasitesi eğrisi
KAYDON 16350001 — Yük kapasitesi eğrisi
KAYDON 16350001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon 16350001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
