Kaydon 16349001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16349001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16349001. Seri: Tr. Rulman yapısı: Üç sıralı makaralı. Dişli düzeni: Dişlisiz.
Yuvarlanma elemanı düzeni: Üç bağımsız makara sırası

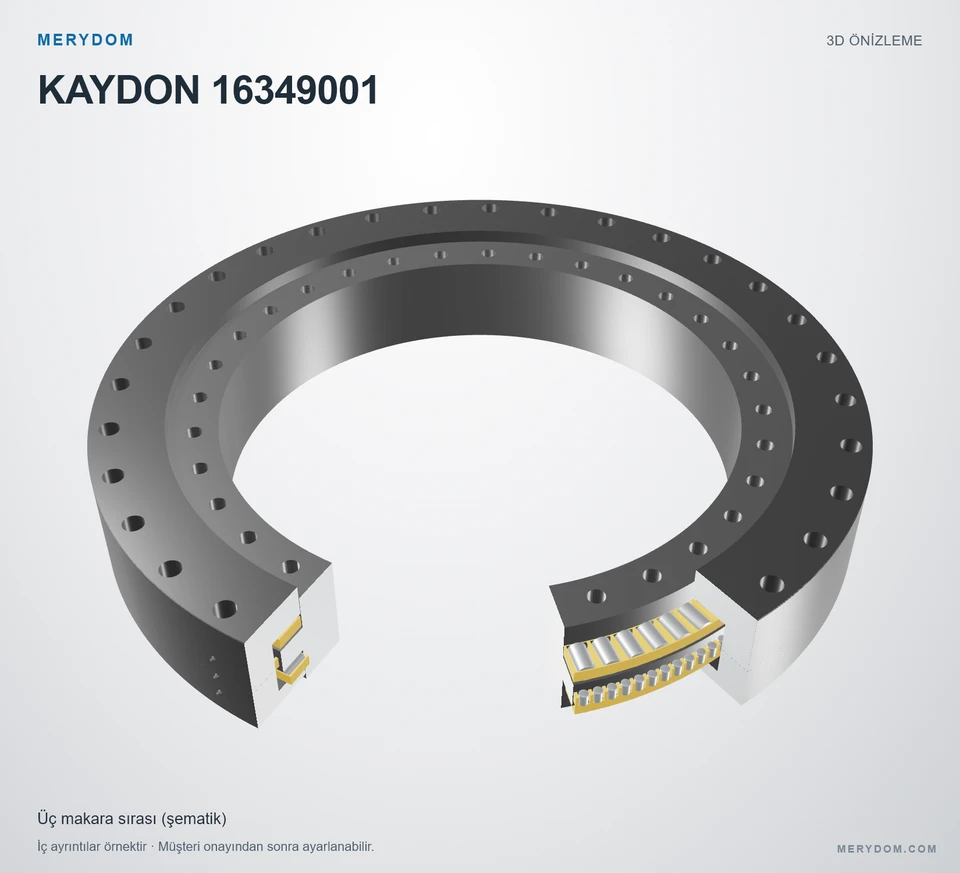

Katalog 390, s103: üst ve alt sıralar eksenel yükleri ve momentleri, orta sıra radyal yükleri aktarır. Makara boyutları ve sayıları, sarı kafes çerçeveleri ve ayırıcı bloklar ile iç boşluklar şematiktir.

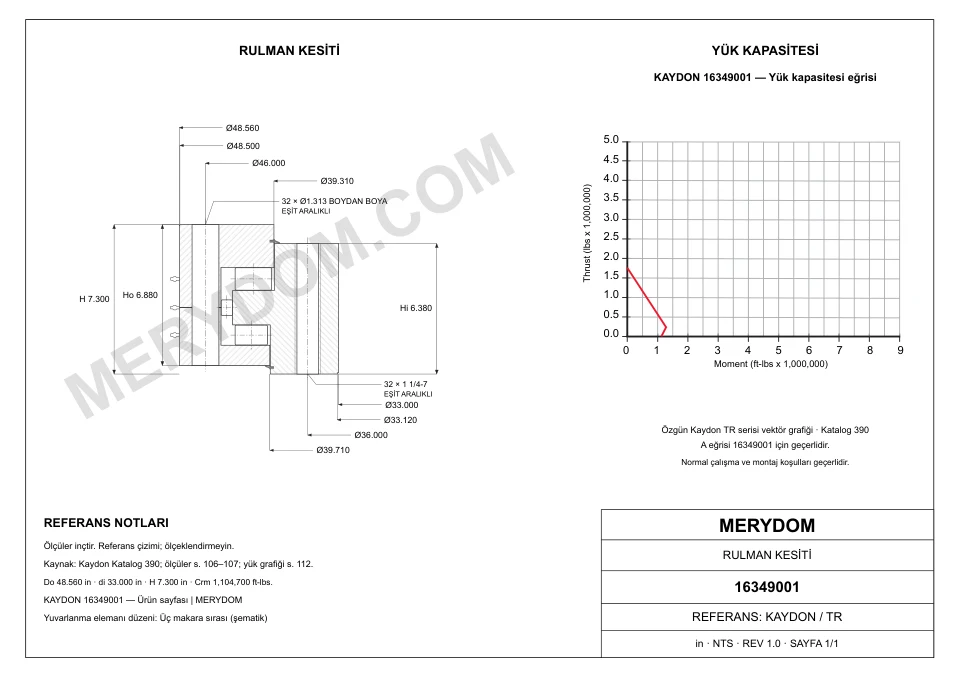

Montaj dişleri katalog özelliklerine uygundur. Katalogda diş derinliği veya delik uç biçimi belirtilmediğinde çizim ve 3D model, bilezik yüksekliği boyunca şematik geçişli dişler gösterir. Bunlar ayarlanabilir referans ayrıntılarıdır; üretici tarafından doğrulanmış işleme ölçüleri değildir.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16349001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16349001.
- Overall OD (Do)
- 48.560 in
- Overall ID (di)
- 33.000 in
- Toplam yükseklik
- 7.300 in
- Dişli düzeni
- Dişlisiz
- Montaj delikleri
- 32 / 32 dış / iç
- Rulman tasarımı
- Üç sıralı makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 48.560 inyaklaşık 1 233,4 mm
- Toplam iç çap (di)
- 33.000 inyaklaşık 838 mm
- Dış bilezik gövde dış çapı (Dr)
- 48.500 inyaklaşık 1 232 mm
- Dış bilezik iç çapı (Di)
- 39.310 inyaklaşık 998,5 mm
- İç bilezik dış çapı (do)
- 39.710 inyaklaşık 1 008,6 mm
- İç bilezik gövde iç çapı (dr)
- 33.120 inyaklaşık 841,2 mm
- Toplam yükseklik (H)
- 7.300 inyaklaşık 185 mm
- Montaj ağırlığı (G)
- 1700 lbyaklaşık 771,107 kg
- İç bilezik yüksekliği (Hi)
- 6.380 inyaklaşık 162,1 mm
- Dış bilezik yüksekliği (Ho)
- 6.880 inyaklaşık 174,8 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 46.000 inyaklaşık 1 168 mm
- İç bilezik cıvata dairesi (Li)
- 36.000 inyaklaşık 914 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16349001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16349001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16349001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Tr Seri |
| Referans model | 16349001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Üç sıralı makaralı |
| Dişli düzeni | Dişlisiz |
| Boyutlar | |
| Toplam dış çap (Do) | 48.560 inyaklaşık 1 233,4 mm |
| Toplam iç çap (di) | 33.000 inyaklaşık 838 mm |
| Toplam yükseklik (H) | 7.300 inyaklaşık 185 mm |
| İç bilezik yüksekliği (Hi) | 6.380 inyaklaşık 162,1 mm |
| Dış bilezik yüksekliği (Ho) | 6.880 inyaklaşık 174,8 mm |
| Dış bilezik gövde dış çapı (Dr) | 48.500 inyaklaşık 1 232 mm |
| Dış bilezik iç çapı (Di) | 39.310 inyaklaşık 998,5 mm |
| İç bilezik dış çapı (do) | 39.710 inyaklaşık 1 008,6 mm |
| İç bilezik gövde iç çapı (dr) | 33.120 inyaklaşık 841,2 mm |
| Dış bilezik cıvata dairesi (Lo) | 46.000 inyaklaşık 1 168 mm |
| İç bilezik cıvata dairesi (Li) | 36.000 inyaklaşık 914 mm |
| Montaj ağırlığı (G) | 1700 lbyaklaşık 771,107 kg |
| Yük değerleri | |
| Moment yük kapasitesi (Crm) | 1104700 ft·lbfyaklaşık 1 497,77 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 32 delik · 1.313 |
| İç bilezik cıvata delikleri (ni) | 32 delik · 1 1/4-7 |
| Dişli | |
| Entegre dişli | Uygulanamaz |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

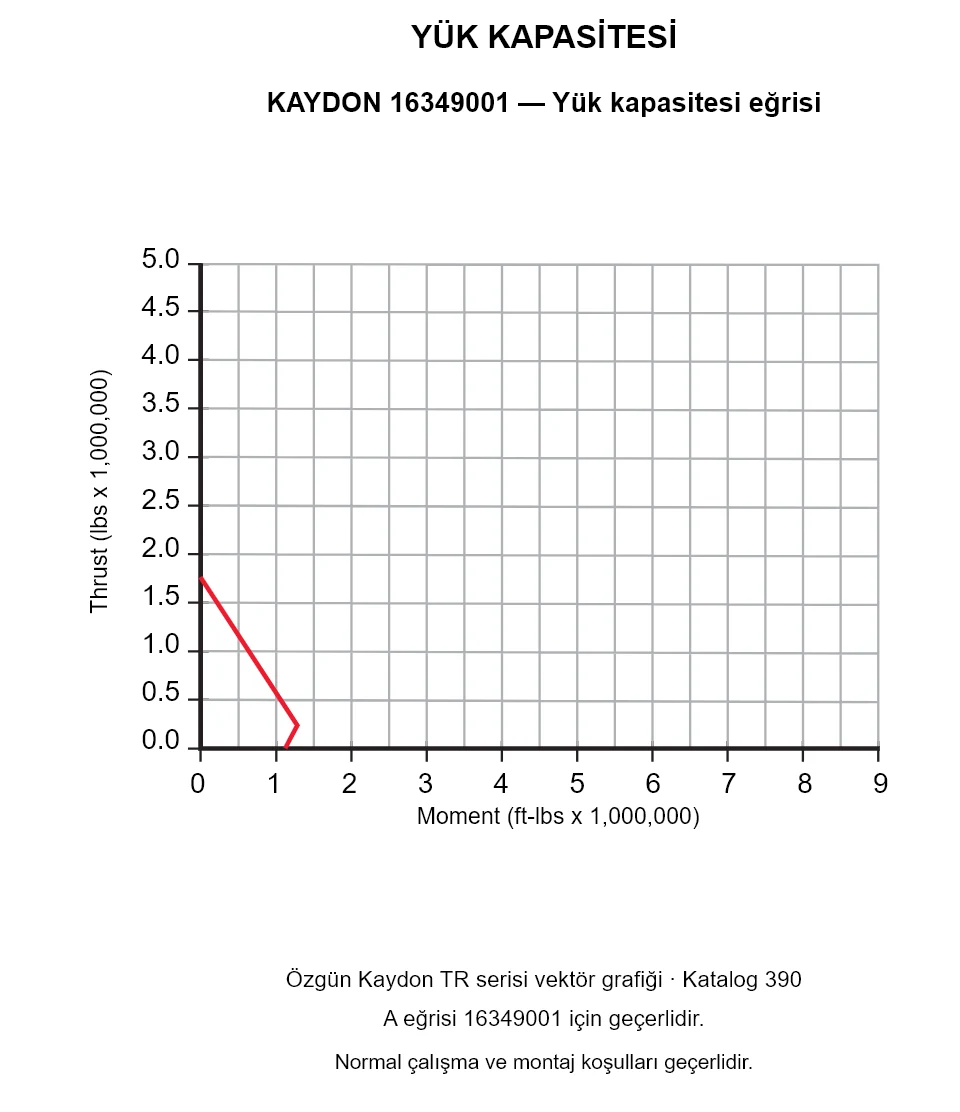

KAYDON 16349001 — Yük kapasitesi eğrisi
KAYDON 16349001 — Yük kapasitesi eğrisi
KAYDON 16349001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon 16349001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
