Аналог ОПУ для Kaydon 16349001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16349001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16349001. Серия: Tr. Конструкция подшипника: Трехрядные ролики. Исполнение зубчатого венца: Без зубчатого венца.
Расположение тел качения: Три независимых ряда роликов

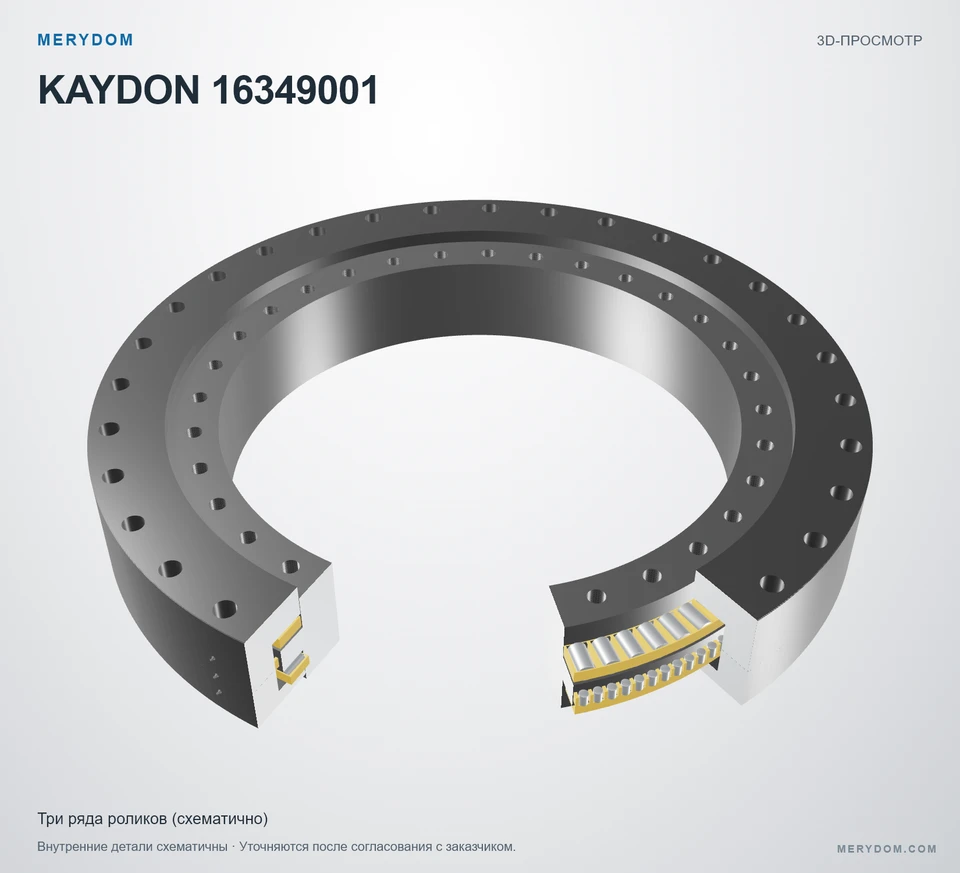

Каталог 390, стр. 103: верхний и нижний ряды воспринимают осевые нагрузки и опрокидывающие моменты; средний ряд — радиальные нагрузки. Размеры и количество роликов, жёлтые рамки сепараторов и разделительные блоки, а также внутренние зазоры показаны схематично.

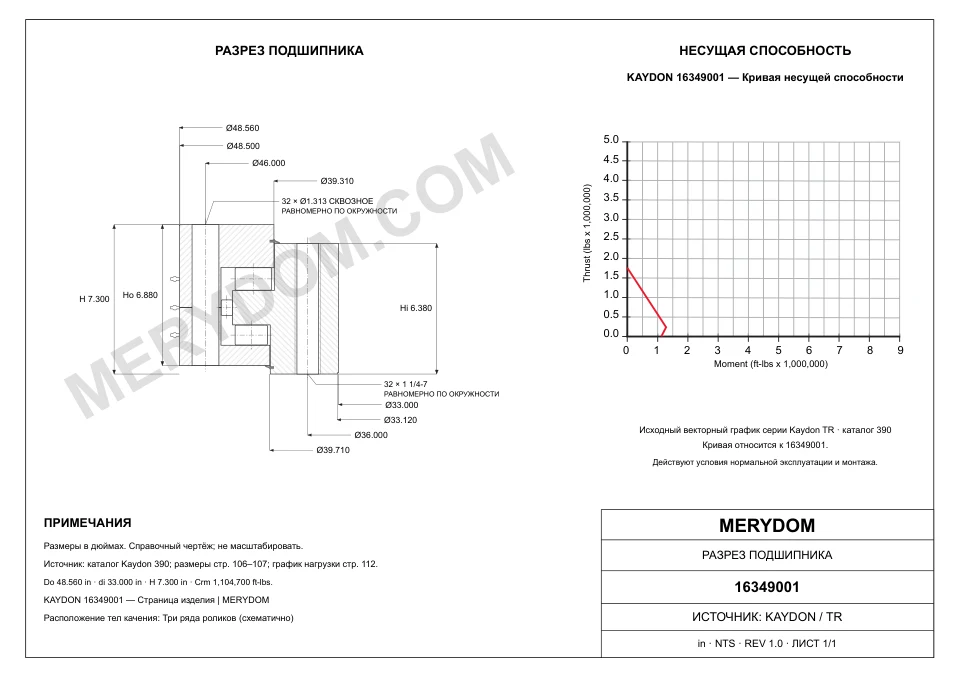

Спецификации крепёжной резьбы соответствуют каталогу. Если глубина резьбы и форма конца отверстия не указаны, на чертеже и в 3D-модели условно показана сквозная резьба по высоте кольца. Это изменяемые справочные детали, а не подтверждённые изготовителем размеры обработки.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
16349001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16349001.
- Overall OD (Do)
- 48.560 in
- Overall ID (di)
- 33.000 in
- Общая высота
- 7.300 in
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 32 / 32 наружное / внутреннее
- Тип подшипника
- Трехрядные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 48.560 inпримерно 1 233,4 mm
- Общий внутренний диаметр (di)
- 33.000 inпримерно 838 mm
- Наружный диаметр корпуса наружного кольца (Dr)
- 48.500 inпримерно 1 232 mm
- Внутренний диаметр наружного кольца (Di)
- 39.310 inпримерно 998,5 mm
- Наружный диаметр внутреннего кольца (do)
- 39.710 inпримерно 1 008,6 mm
- Внутренний диаметр корпуса внутреннего кольца (dr)
- 33.120 inпримерно 841,2 mm
- Общая высота (H)
- 7.300 inпримерно 185 mm
- Масса в сборе (G)
- 1700 lbпримерно 771,107 kg
- Высота внутреннего кольца (Hi)
- 6.380 inпримерно 162,1 mm
- Высота наружного кольца (Ho)
- 6.880 inпримерно 174,8 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 46.000 inпримерно 1 168 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 36.000 inпримерно 914 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16349001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16349001 |
| Сертифицировано для замены | Kaydon 16349001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Tr Серия |
| Исходная модель | 16349001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Трехрядные ролики |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Общий наружный диаметр (Do) | 48.560 inпримерно 1 233,4 mm |
| Общий внутренний диаметр (di) | 33.000 inпримерно 838 mm |
| Общая высота (H) | 7.300 inпримерно 185 mm |
| Высота внутреннего кольца (Hi) | 6.380 inпримерно 162,1 mm |
| Высота наружного кольца (Ho) | 6.880 inпримерно 174,8 mm |
| Наружный диаметр корпуса наружного кольца (Dr) | 48.500 inпримерно 1 232 mm |
| Внутренний диаметр наружного кольца (Di) | 39.310 inпримерно 998,5 mm |
| Наружный диаметр внутреннего кольца (do) | 39.710 inпримерно 1 008,6 mm |
| Внутренний диаметр корпуса внутреннего кольца (dr) | 33.120 inпримерно 841,2 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 46.000 inпримерно 1 168 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 36.000 inпримерно 914 mm |
| Масса в сборе (G) | 1700 lbпримерно 771,107 kg |
| Допустимые нагрузки | |
| Допустимый опрокидывающий момент (Crm) | 1104700 ft·lbfпримерно 1 497,77 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 32 отверстий · 1.313 |
| Отверстия под болты внутреннего кольца (ni) | 32 отверстий · 1 1/4-7 |
| Зубчатый венец | |
| Встроенный зубчатый венец | Не применимо |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

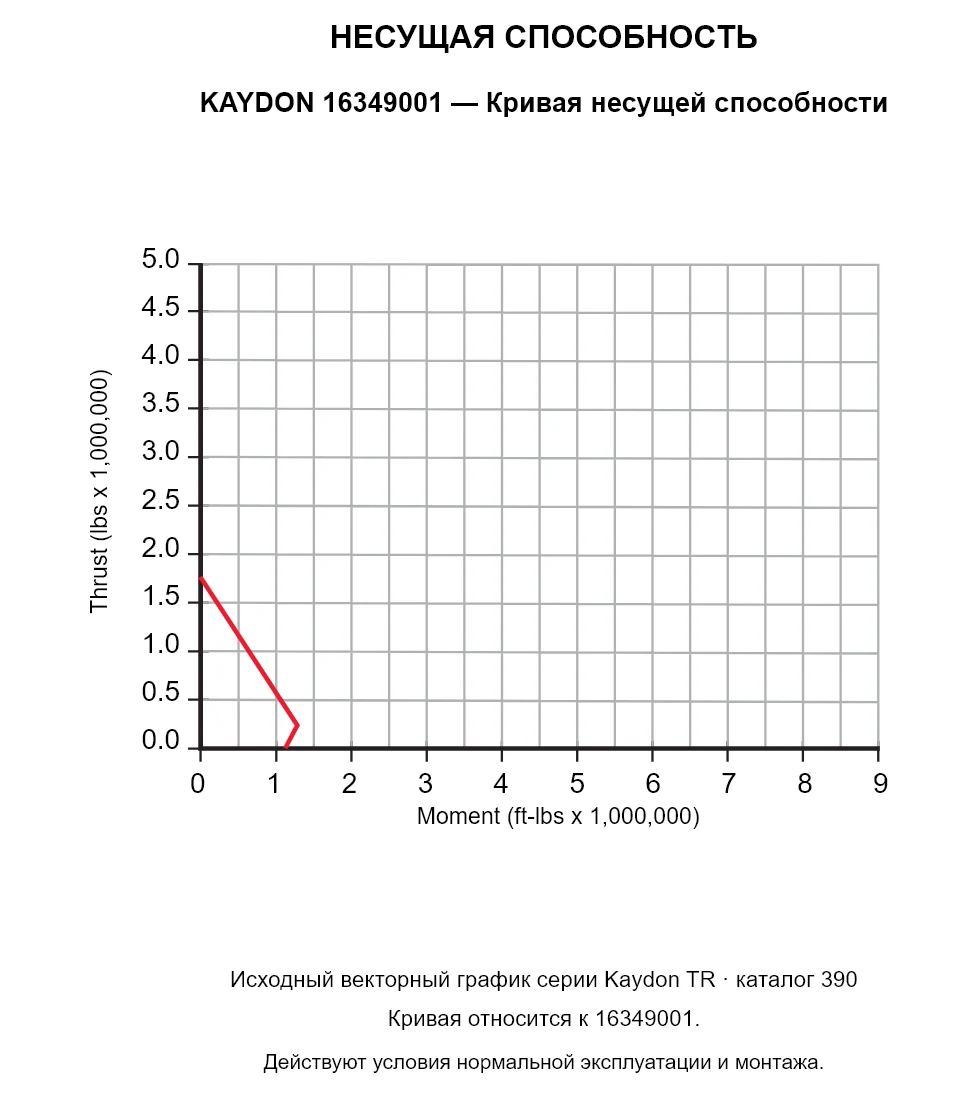

KAYDON 16349001 — Кривая несущей способности
KAYDON 16349001 — Кривая несущей способности
KAYDON 16349001 — Кривая несущей способности. Действуют условия нормальной эксплуатации и монтажа.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Kaydon 16349001
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
