Rodamiento de giro de sustitución para Kaydon 16349001
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16349001. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: Kaydon 16349001. Serie: Tr. Estructura del rodamiento: Rodillos de tres hileras. Disposición del engranaje: Sin engranaje.
Disposición de los elementos rodantes: Tres hileras independientes de rodillos

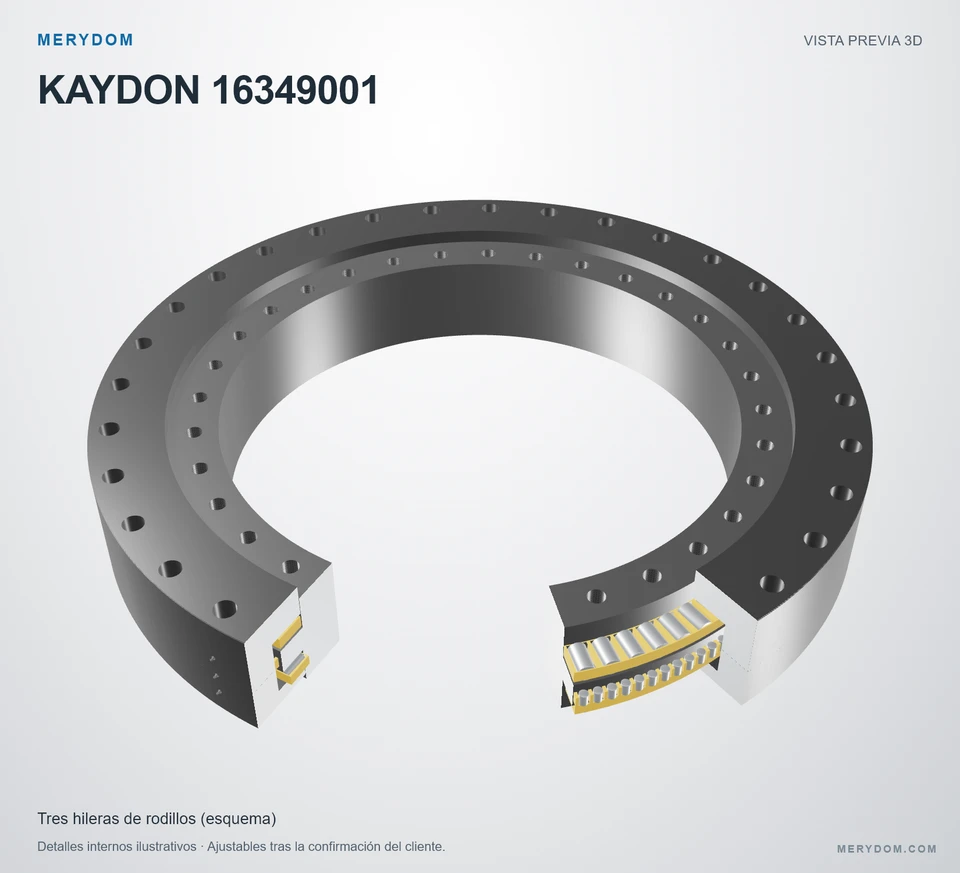

Catálogo 390, p103: las hileras superior e inferior transmiten cargas axiales y momentos; la hilera central transmite cargas radiales. Los tamaños y cantidades de rodillos, los bastidores amarillos y bloques separadores, y los juegos internos son ilustrativos.

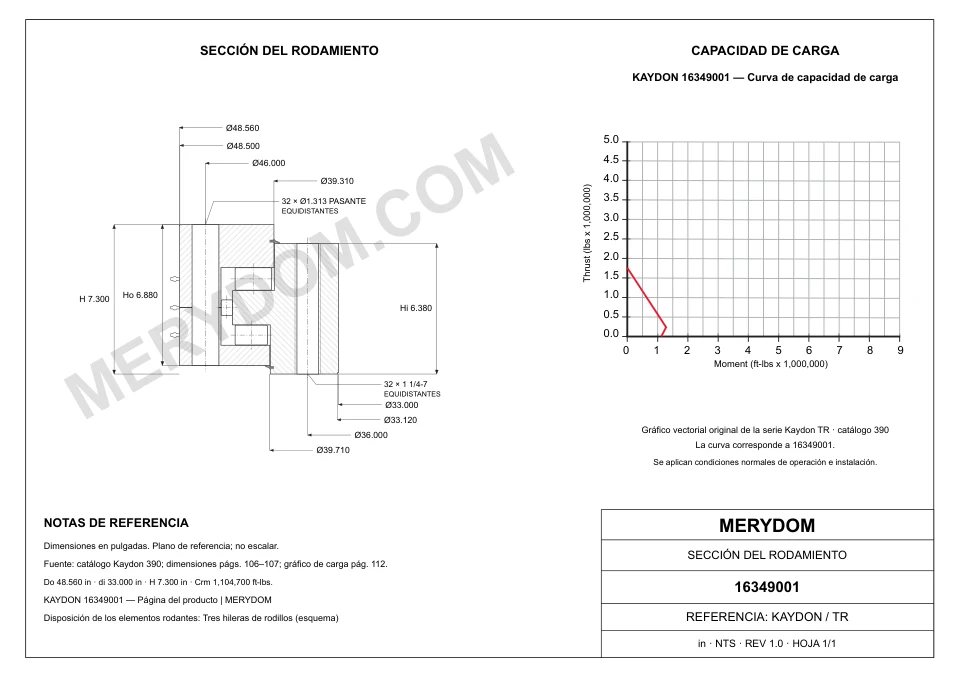

Las roscas de montaje siguen las especificaciones del catálogo. Si no se indican la profundidad ni el extremo del orificio, el dibujo y el modelo 3D muestran roscas pasantes ilustrativas a lo largo de la altura del anillo. Son detalles de referencia ajustables, no dimensiones de mecanizado verificadas por el fabricante.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
16349001
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16349001.
- Overall OD (Do)
- 48.560 in
- Overall ID (di)
- 33.000 in
- Altura total
- 7.300 in
- Disposición del engranaje
- Sin engranaje
- Orificios de montaje
- 32 / 32 exterior / interior
- Diseño del rodamiento
- Rodillos de tres hileras
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible
DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro exterior total (Do)
- 48.560 inaproximadamente 1.233,4 mm
- Diámetro interior total (di)
- 33.000 inaproximadamente 838 mm
- Diámetro exterior del cuerpo del anillo exterior (Dr)
- 48.500 inaproximadamente 1.232 mm
- Diámetro interior del anillo exterior (Di)
- 39.310 inaproximadamente 998,5 mm
- Diámetro exterior del anillo interior (do)
- 39.710 inaproximadamente 1.008,6 mm
- Diámetro interior del cuerpo del anillo interior (dr)
- 33.120 inaproximadamente 841,2 mm
- Altura total (H)
- 7.300 inaproximadamente 185 mm
- Peso del conjunto (G)
- 1700 lbaproximadamente 771,107 kg
- Altura del anillo interior (Hi)
- 6.380 inaproximadamente 162,1 mm
- Altura del anillo exterior (Ho)
- 6.880 inaproximadamente 174,8 mm
Montaje
- Círculo de pernos del anillo exterior (Lo)
- 46.000 inaproximadamente 1.168 mm
- Círculo de pernos del anillo interior (Li)
- 36.000 inaproximadamente 914 mm
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro Kaydon 16349001
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 16349001 |
| Certificado intercambiable con | Kaydon 16349001 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Kaydon |
| Serie | Tr Serie |
| Modelo de referencia | 16349001 |
| Sistema de medición | PulgadasLa referencia métrica se muestra al lado |
| Estructura del rodamiento | Rodillos de tres hileras |
| Disposición del engranaje | Sin engranaje |
| Dimensiones | |
| Diámetro exterior total (Do) | 48.560 inaproximadamente 1.233,4 mm |
| Diámetro interior total (di) | 33.000 inaproximadamente 838 mm |
| Altura total (H) | 7.300 inaproximadamente 185 mm |
| Altura del anillo interior (Hi) | 6.380 inaproximadamente 162,1 mm |
| Altura del anillo exterior (Ho) | 6.880 inaproximadamente 174,8 mm |
| Diámetro exterior del cuerpo del anillo exterior (Dr) | 48.500 inaproximadamente 1.232 mm |
| Diámetro interior del anillo exterior (Di) | 39.310 inaproximadamente 998,5 mm |
| Diámetro exterior del anillo interior (do) | 39.710 inaproximadamente 1.008,6 mm |
| Diámetro interior del cuerpo del anillo interior (dr) | 33.120 inaproximadamente 841,2 mm |
| Círculo de pernos del anillo exterior (Lo) | 46.000 inaproximadamente 1.168 mm |
| Círculo de pernos del anillo interior (Li) | 36.000 inaproximadamente 914 mm |
| Peso del conjunto (G) | 1700 lbaproximadamente 771,107 kg |
| Capacidades | |
| Capacidad de carga de momento (Crm) | 1104700 ft·lbfaproximadamente 1.497,77 kN·m |
| Montaje | |
| Orificios de pernos del anillo exterior (no) | 32 orificios · 1.313 |
| Orificios de pernos del anillo interior (ni) | 32 orificios · 1 1/4-7 |
| Engranaje | |
| Engranaje integral | No aplicable |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.
KAYDON 16349001 — Curva de capacidad de carga
KAYDON 16349001 — Curva de capacidad de carga

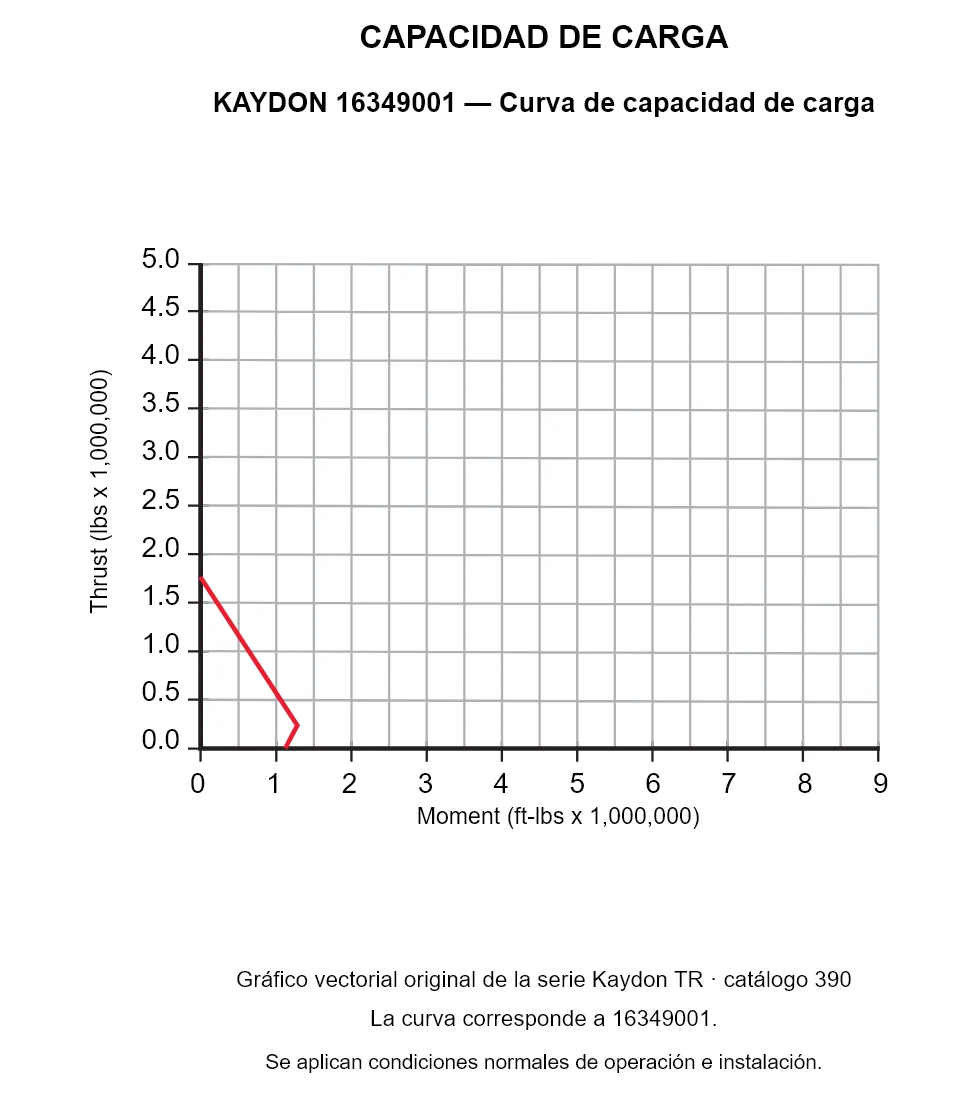

KAYDON 16349001 — Curva de capacidad de carga. Se aplican condiciones normales de operación e instalación.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para Kaydon 16349001
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
