Cuscinetto di rotazione sostitutivo per IMO 10-20 1091/0-02073

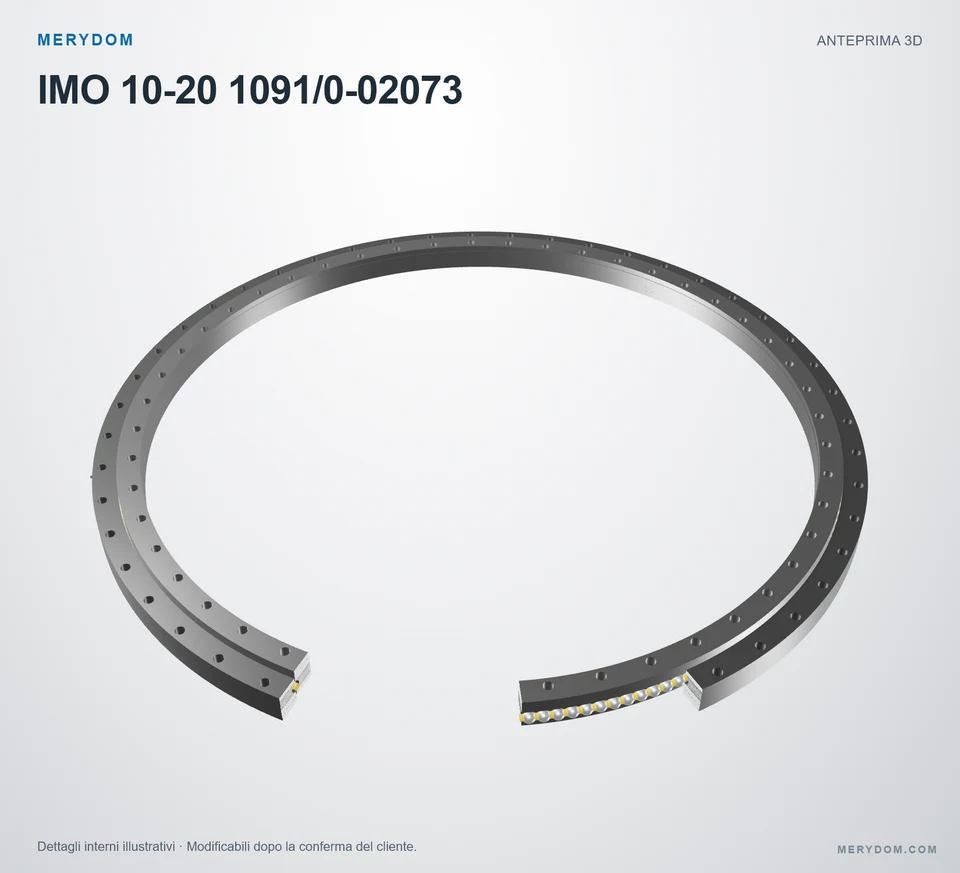

Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 10-20 1091/0-02073. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: IMO 10-20 1091/0-02073. Serie: 120. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Senza dentatura.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
10-20 1091/0-02073
Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 10-20 1091/0-02073.
- Overall OD (Do)
- 1166 mm
- Overall ID (di)
- 1022 mm
- Altezza totale
- 56 mm
- Configurazione dentatura
- Senza dentatura
- Fori di fissaggio
- 48 / 48 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
Verificato da MERYDOMLivello 3 · Registro di verifica tecnica
- Compatibilità dimensionale
- Materiali controllati
- Documentazione di fabbrica

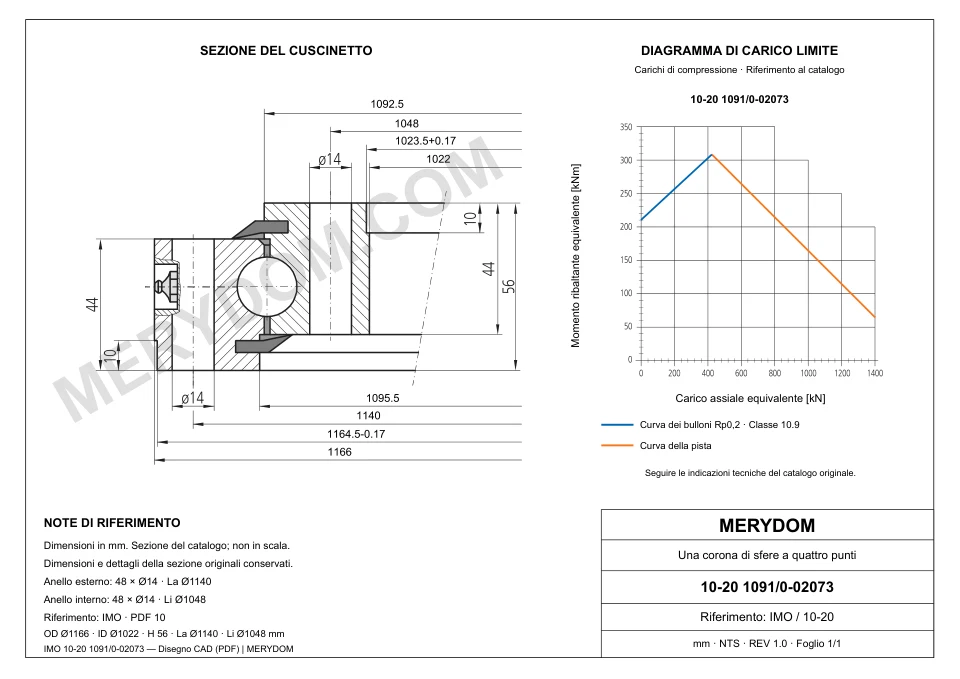

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Da)
- 1.166 mm
- Diametro interno totale (di)
- 1.022 mm
- Peso del gruppo (G)
- 77 kg
- Altezza totale (H)
- 56 mm
- Diametro di centraggio esterno (Daz)
- 1164.5-0.17 mm
- Diametro di centraggio interno (diz)
- 1023.5+0.17 mm
- Diametro interno anello esterno (Di)
- 1.095,5 mm
- Diametro esterno anello interno (da)
- 1.092,5 mm
- Altezza dell’anello esterno da catalogo
- 44 mm
- Altezza dell’anello interno da catalogo
- 44 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 1.140 mm
- Fori di montaggio anello esterno (na)
- 48
- Circonferenza bulloni anello interno (Li)
- 1.048 mm
- Fori di montaggio anello interno (ni)
- 48
- Diametro fori anello esterno (Øa)
- 14 mm
- Diametro fori anello interno (Øi)
- 14 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione IMO 10-20 1091/0-02073
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 10-20 1091/0-02073 |
| Certificato intercambiabile con | IMO 10-20 1091/0-02073 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | IMO |
| Serie | 120 Serie |
| Modello di riferimento | 10-20 1091/0-02073 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Senza dentatura |
| Dimensioni | |
| Diametro esterno totale (Da) | 1.166 mm |
| Diametro interno totale (di) | 1.022 mm |
| Peso del gruppo (G) | 77 kg |
| Altezza totale (H) | 56 mm |
| Diametro di centraggio esterno (Daz) | 1164.5-0.17 mm |
| Diametro di centraggio interno (diz) | 1023.5+0.17 mm |
| Diametro interno anello esterno (Di) | 1.095,5 mm |
| Diametro esterno anello interno (da) | 1.092,5 mm |
| Altezza dell’anello esterno da catalogo | 44 mm |
| Altezza dell’anello interno da catalogo | 44 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 1.140 mm |
| Fori di montaggio anello esterno (na) | 48 |
| Circonferenza bulloni anello interno (Li) | 1.048 mm |
| Fori di montaggio anello interno (ni) | 48 |
| Diametro fori anello esterno (Øa) | 14 mm |
| Diametro fori anello interno (Øi) | 14 mm |
| Capacità di carico | |
| Capacità di carico radiale statica (Co_rad) | 673 kN |
| Capacità di carico assiale statica (Co_ax) | 1.572 kN |
| Capacità di carico radiale dinamica (C_rad) | 224 kN |
| Capacità di carico assiale dinamica (C_ax) | 225 kN |
| Altri dati | |
| Numero di punti di lubrificazione da catalogo | 4 |
| Anello con punti di lubrificazione da catalogo | Anello esterno |
| Specifica del raccordo di lubrificazione da catalogo | Taper type grease nipples on circumference |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

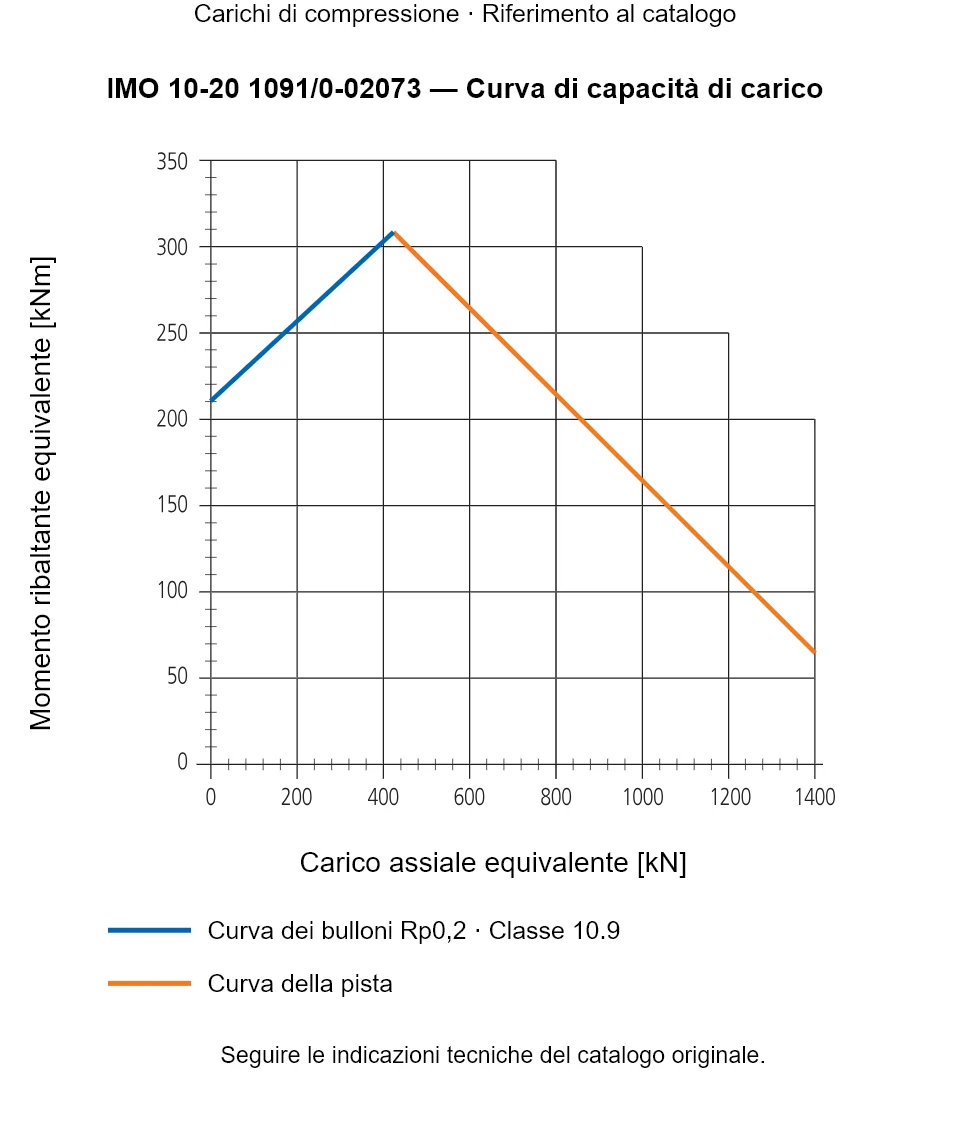

IMO 10-20 1091/0-02073 — Curva di capacità di carico
IMO 10-20 1091/0-02073 — Curva di capacità di carico
IMO 10-20 1091/0-02073 — Curva di capacità di carico · Carichi di compressione · Riferimento al catalogo. Seguire le indicazioni tecniche del catalogo originale.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per IMO 10-20 1091/0-02073
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
