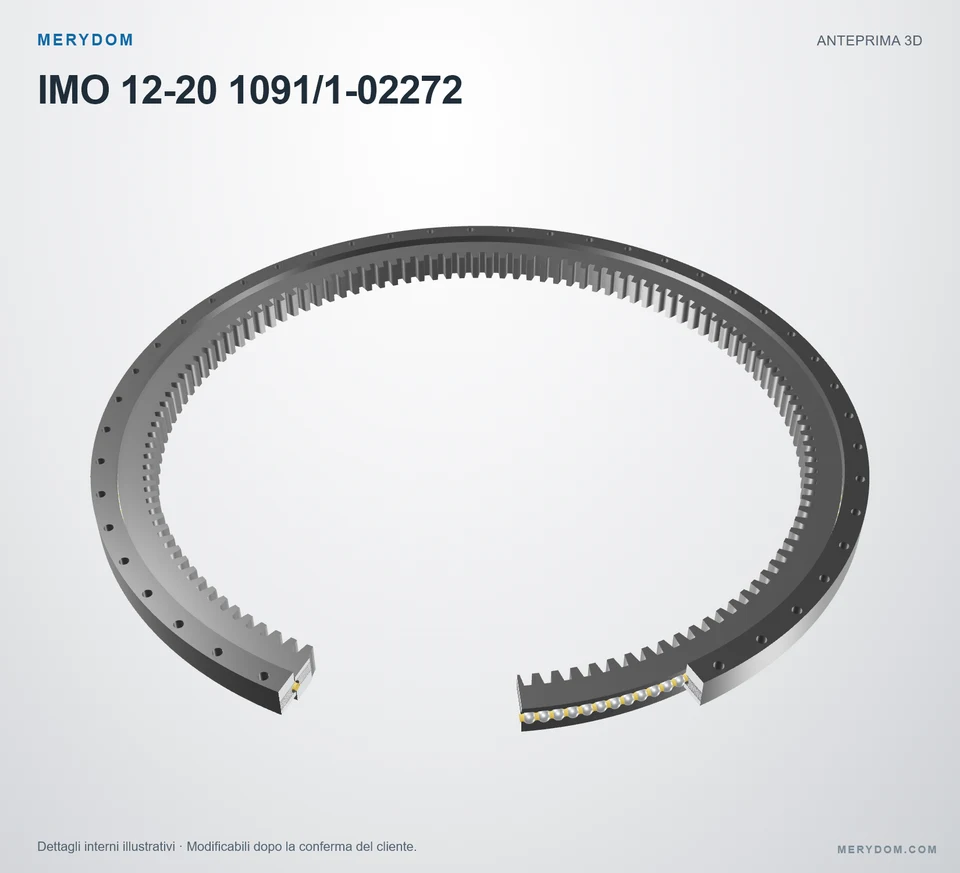

Cuscinetto di rotazione sostitutivo per IMO 12-20 1091/1-02272
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 12-20 1091/1-02272. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: IMO 12-20 1091/1-02272. Serie: 120. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
12-20 1091/1-02272
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 12-20 1091/1-02272.
- Overall OD (Do)
- 1166 mm
- Overall ID (di)
- 984 mm
- Altezza totale
- Non pubblicato
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 1140 / 48 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

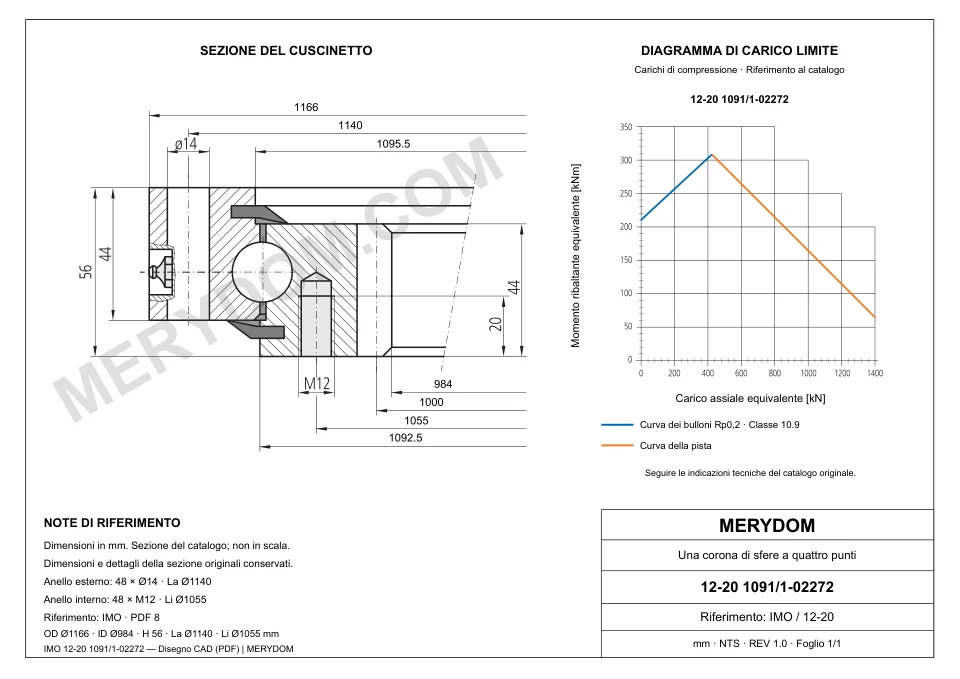

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Da)
- 1.166 mm
- Diametro interno totale (di)
- 984 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 91 mm
- Fori di montaggio anello esterno (na)
- 1.140
- Diametro comune dei fori di montaggio (B)
- 48 mm
- Circonferenza bulloni anello interno (Li)
- 1.055 mm
- Fori di montaggio anello interno (ni)
- 48
Dentatura
- Diametro primitivo dentatura (d)
- 1.000 mm
- Modulo della dentatura (m)
- 8 mm
- Numero di denti (z)
- 125
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione IMO 12-20 1091/1-02272
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 12-20 1091/1-02272 |
| Certificato intercambiabile con | IMO 12-20 1091/1-02272 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | IMO |
| Serie | 120 Serie |
| Modello di riferimento | 12-20 1091/1-02272 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Diametro esterno totale (Da) | 1.166 mm |
| Diametro interno totale (di) | 984 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 91 mm |
| Fori di montaggio anello esterno (na) | 1.140 |
| Diametro comune dei fori di montaggio (B) | 48 mm |
| Circonferenza bulloni anello interno (Li) | 1.055 mm |
| Fori di montaggio anello interno (ni) | 48 |
| Dentatura | |
| Diametro primitivo dentatura (d) | 1.000 mm |
| Modulo della dentatura (m) | 8 mm |
| Numero di denti (z) | 125 |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (fz_norm) | 28 kN |
| Forza circonferenziale ammessa, massima (fz_max) | 50,5 kN |
| Capacità di carico radiale statica (Co_rad) | 673 kN |
| Capacità di carico assiale statica (Co_ax) | 1.572 kN |
| Capacità di carico radiale dinamica (C_rad) | 224 kN |
| Capacità di carico assiale dinamica (C_ax) | 225 kN |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE

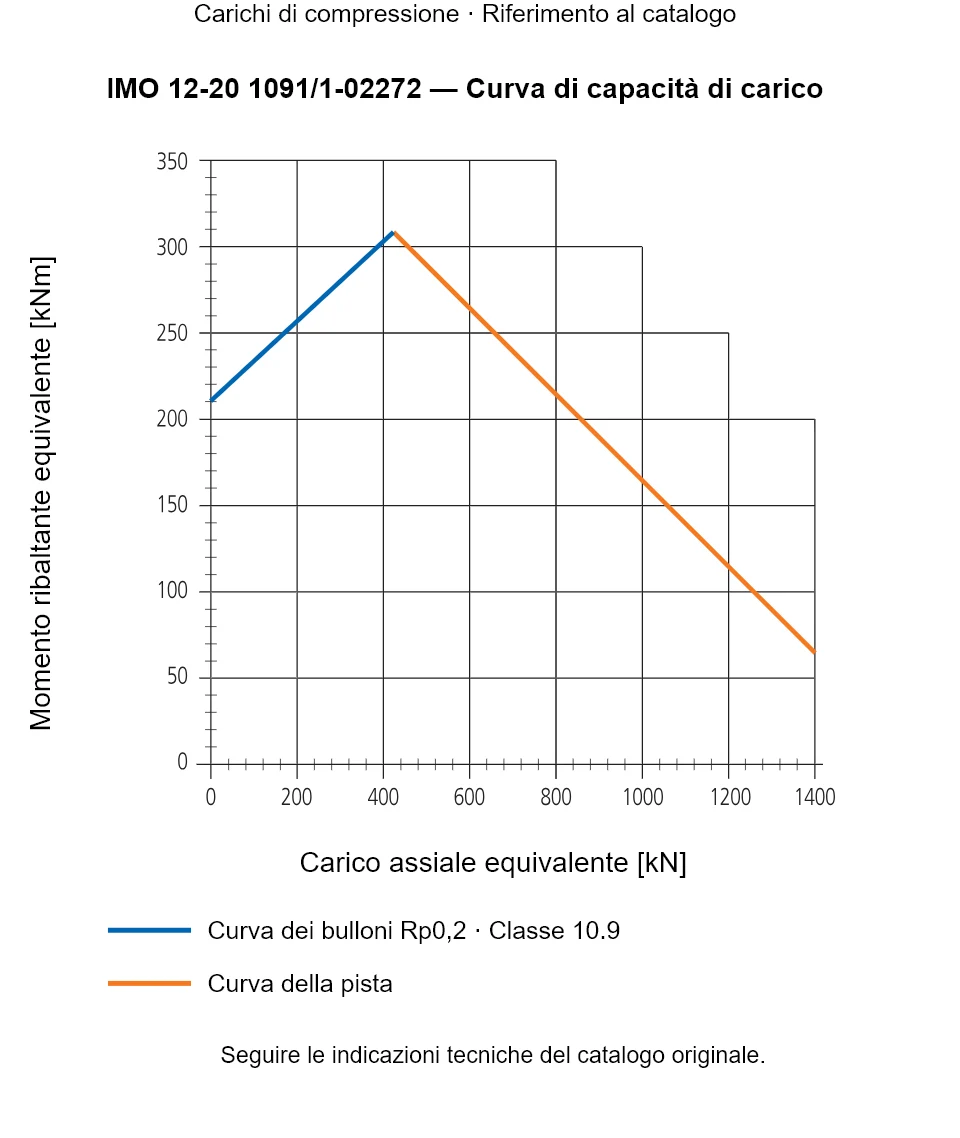

Grafico di carico della serie 120
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per IMO 12-20 1091/1-02272
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
