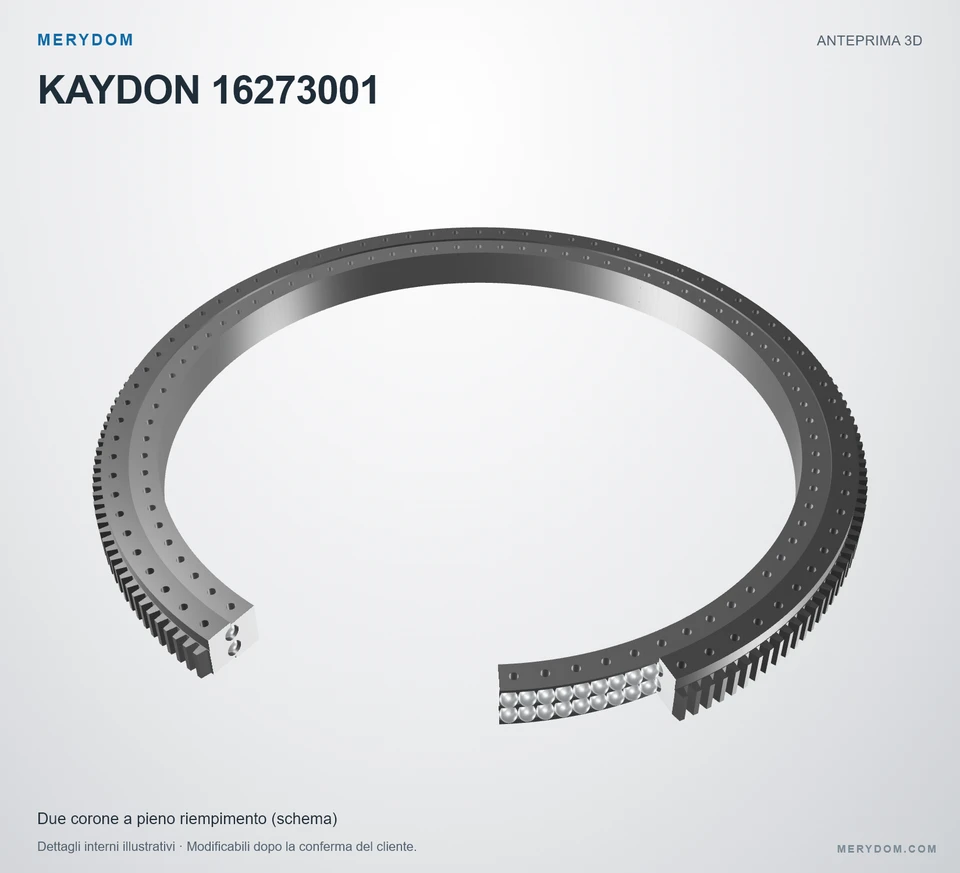

Cuscinetto di rotazione sostitutivo per Kaydon 16273001
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16273001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Kaydon 16273001. Serie: Dt. Struttura del cuscinetto: Sfere a contatto su otto punti. Configurazione dentatura: Dentatura esterna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
16273001
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16273001.
- Overall OD (Do)
- 180.000 in
- Overall ID (di)
- 150.000 in
- Altezza totale
- 10.625 in
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 80 / 80 esterno / interno
- Design del cuscinetto
- Sfere a contatto su otto punti
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

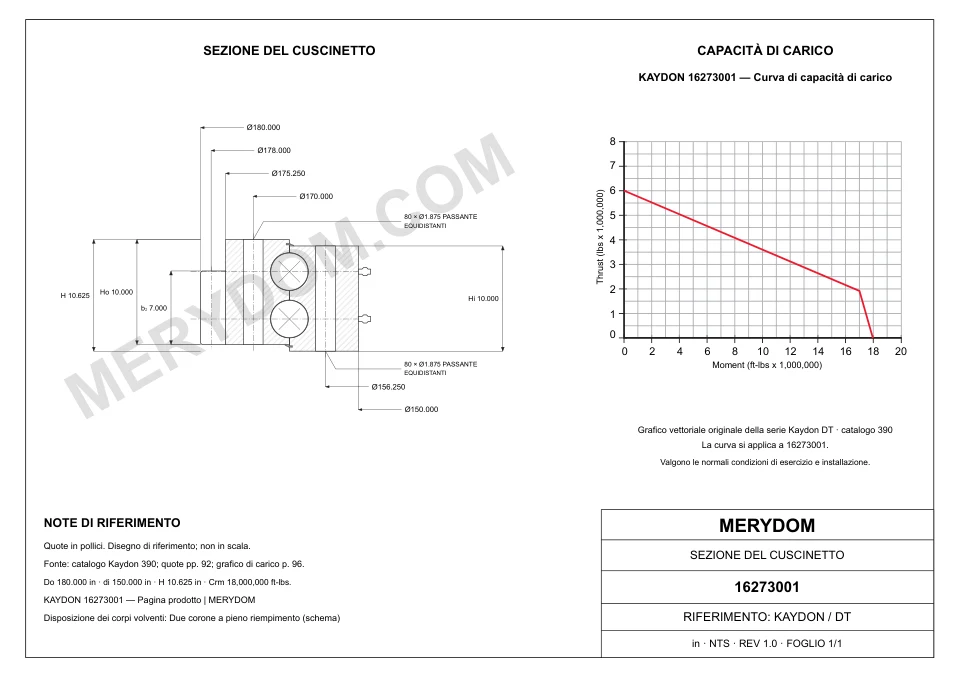

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Do)
- 180.000 incirca 4.572 mm
- Diametro interno totale (di)
- 150.000 incirca 3.810 mm
- Diametro esterno corpo anello esterno (Dr)
- 175.250 incirca 4.451,4 mm
- Altezza totale (H)
- 10.625 incirca 269,88 mm
- Peso del gruppo (G)
- 22100 lbcirca 10.024,391 kg
Montaggio
- Circonferenza bulloni anello esterno (Lo)
- 170.000 incirca 4.318 mm
- Circonferenza bulloni anello interno (Li)
- 156.250 incirca 3.968,8 mm
Dentatura
- Diametro primitivo dentatura (D2)
- 178.000 incirca 4.521 mm
- Passo diametrale (Pd)
- 1
- Numero di denti (z2)
- 178
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Kaydon 16273001
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 16273001 |
| Certificato intercambiabile con | Kaydon 16273001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | Dt Serie |
| Modello di riferimento | 16273001 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Sfere a contatto su otto punti |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Diametro esterno totale (Do) | 180.000 incirca 4.572 mm |
| Diametro interno totale (di) | 150.000 incirca 3.810 mm |
| Altezza totale (H) | 10.625 incirca 269,88 mm |
| Diametro esterno corpo anello esterno (Dr) | 175.250 incirca 4.451,4 mm |
| Circonferenza bulloni anello esterno (Lo) | 170.000 incirca 4.318 mm |
| Circonferenza bulloni anello interno (Li) | 156.250 incirca 3.968,8 mm |
| Diametro primitivo dentatura (D2) | 178.000 incirca 4.521 mm |
| Peso del gruppo (G) | 22100 lbcirca 10.024,391 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 129080 lbfcirca 574,18 kN |
| Capacità di carico a momento (Crm) | 18000000 ft·lbfcirca 24.404,72 kN·m |
| Montaggio | |
| Fori bulloni anello esterno (no) | 80 fori · 1.875 |
| Fori bulloni anello interno (ni) | 80 fori · 1.875 |
| Dentatura | |
| Sistema di passo | DP |
| Passo diametrale di origine (Pd) | 1 DP |
| Modulo equivalente (derived reference only) (m) | 25.4 mm |
| Numero di denti (z2) | 178 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE

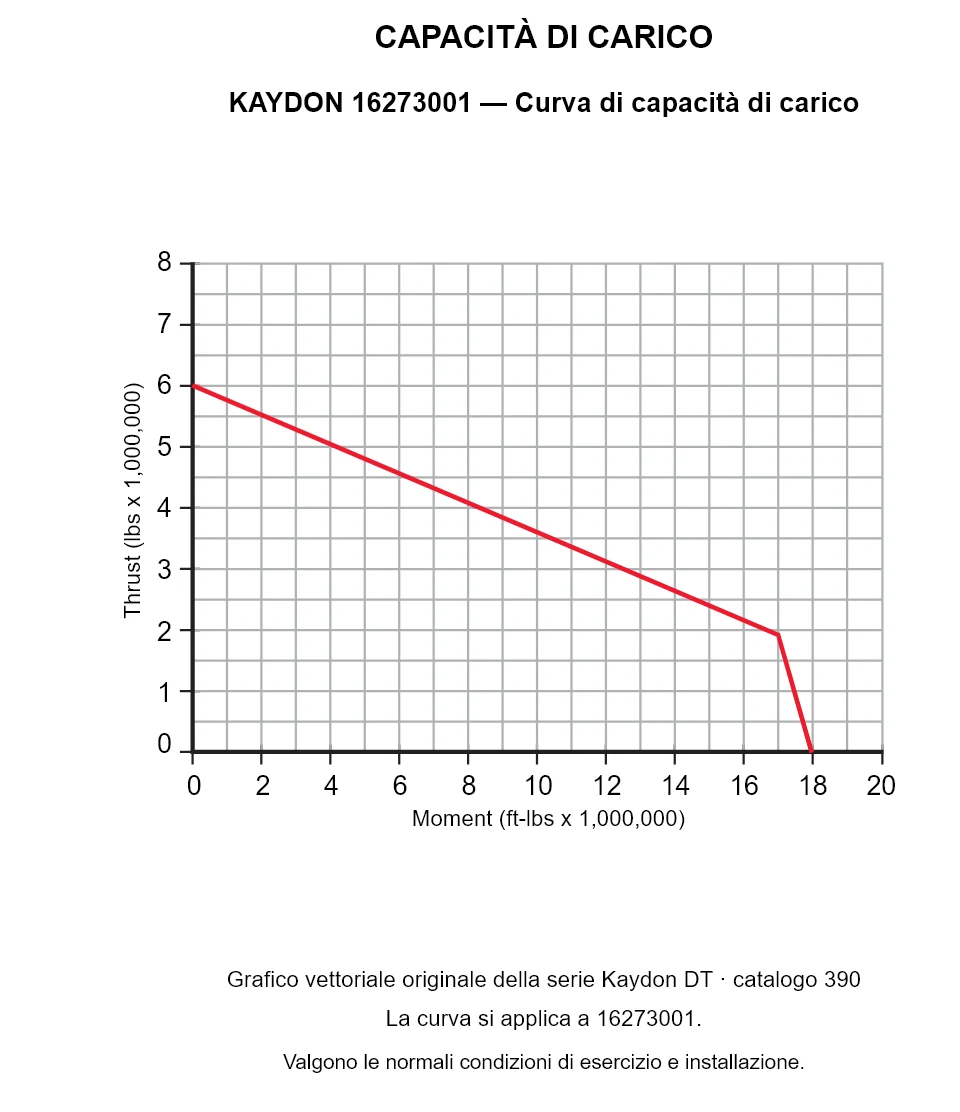

Grafico di carico della serie Dt
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Kaydon 16273001
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
