Аналог ОПУ для Kaydon 16273001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16273001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16273001. Серия: Dt. Конструкция подшипника: Восьмиточечный шариковый контакт. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода

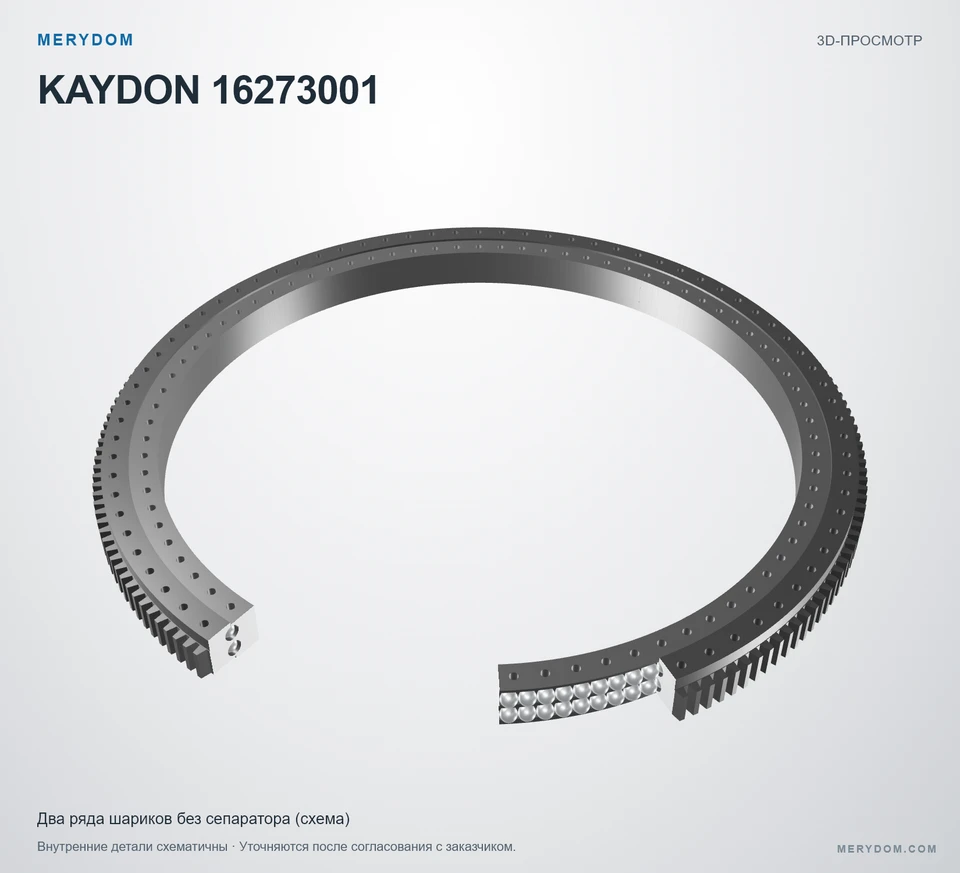

16273001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16273001.
- Overall OD (Do)
- 180.000 in
- Overall ID (di)
- 150.000 in
- Общая высота
- 10.625 in
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 80 / 80 наружное / внутреннее
- Тип подшипника
- Восьмиточечный шариковый контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

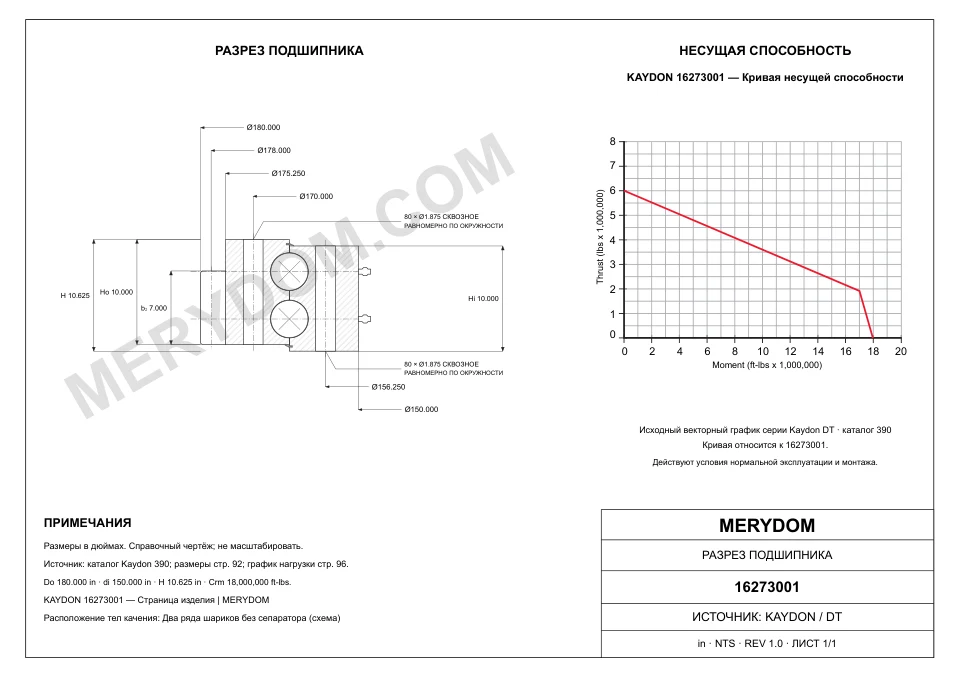

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 180.000 inпримерно 4 572 mm
- Общий внутренний диаметр (di)
- 150.000 inпримерно 3 810 mm
- Наружный диаметр корпуса наружного кольца (Dr)
- 175.250 inпримерно 4 451,4 mm
- Общая высота (H)
- 10.625 inпримерно 269,88 mm
- Масса в сборе (G)
- 22100 lbпримерно 10 024,391 kg
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 170.000 inпримерно 4 318 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 156.250 inпримерно 3 968,8 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 178.000 inпримерно 4 521 mm
- Диаметральный питч (Pd)
- 1
- Количество зубьев (z2)
- 178
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16273001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16273001 |
| Сертифицировано для замены | Kaydon 16273001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Dt Серия |
| Исходная модель | 16273001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Восьмиточечный шариковый контакт |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 180.000 inпримерно 4 572 mm |
| Общий внутренний диаметр (di) | 150.000 inпримерно 3 810 mm |
| Общая высота (H) | 10.625 inпримерно 269,88 mm |
| Наружный диаметр корпуса наружного кольца (Dr) | 175.250 inпримерно 4 451,4 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 170.000 inпримерно 4 318 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 156.250 inпримерно 3 968,8 mm |
| Делительный диаметр зубчатого венца (D2) | 178.000 inпримерно 4 521 mm |
| Масса в сборе (G) | 22100 lbпримерно 10 024,391 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 129080 lbfпримерно 574,18 kN |
| Допустимый опрокидывающий момент (Crm) | 18000000 ft·lbfпримерно 24 404,72 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 80 отверстий · 1.875 |
| Отверстия под болты внутреннего кольца (ni) | 80 отверстий · 1.875 |
| Зубчатый венец | |
| Система шага | DP |
| Исходный диаметральный питч (Pd) | 1 DP |
| Эквивалентный модуль (derived reference only) (m) | 25.4 mm |
| Число зубьев (z2) | 178 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.
НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ

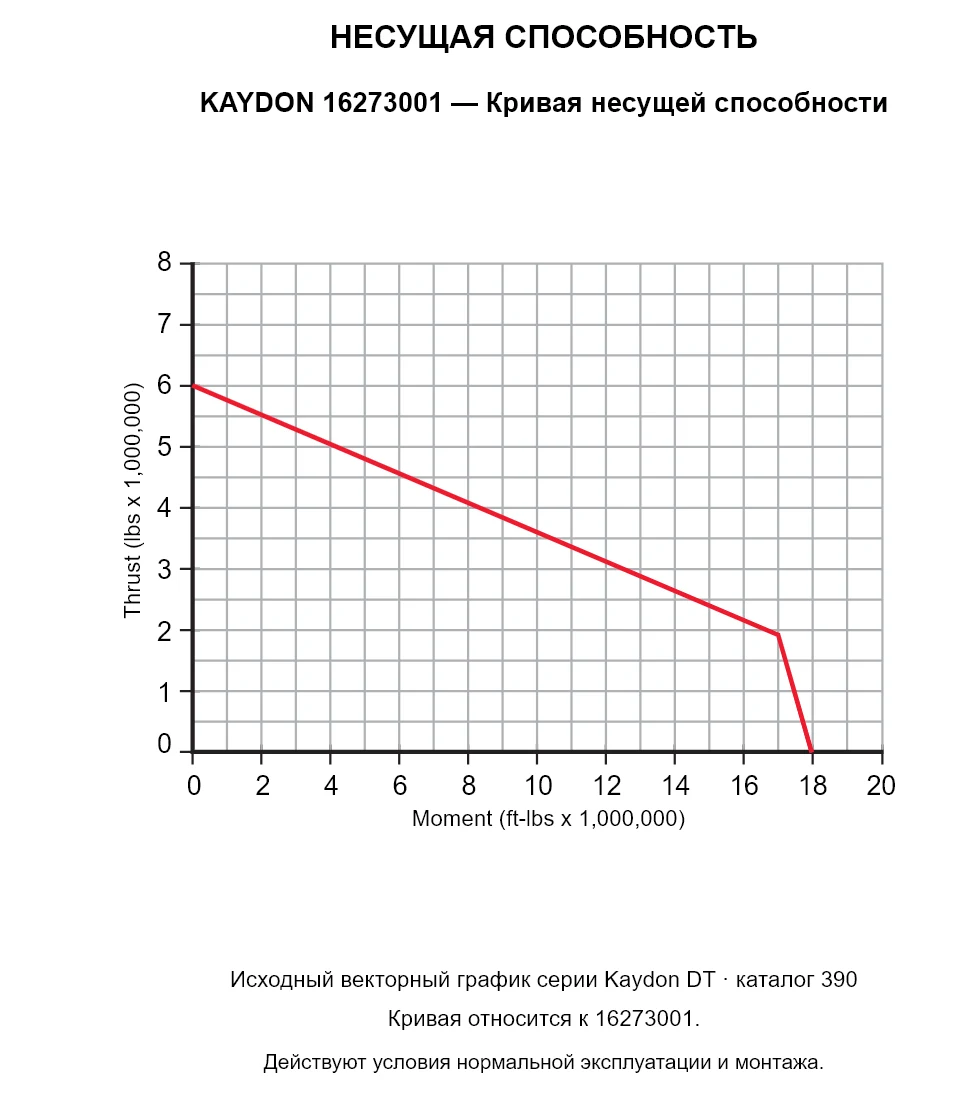

Диаграмма нагрузочной способности серии Dt
