Kaydon 16273001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16273001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16273001. Seri: Dt. Rulman yapısı: Sekiz nokta temaslı bilyalı. Dişli düzeni: Dıştan dişli.

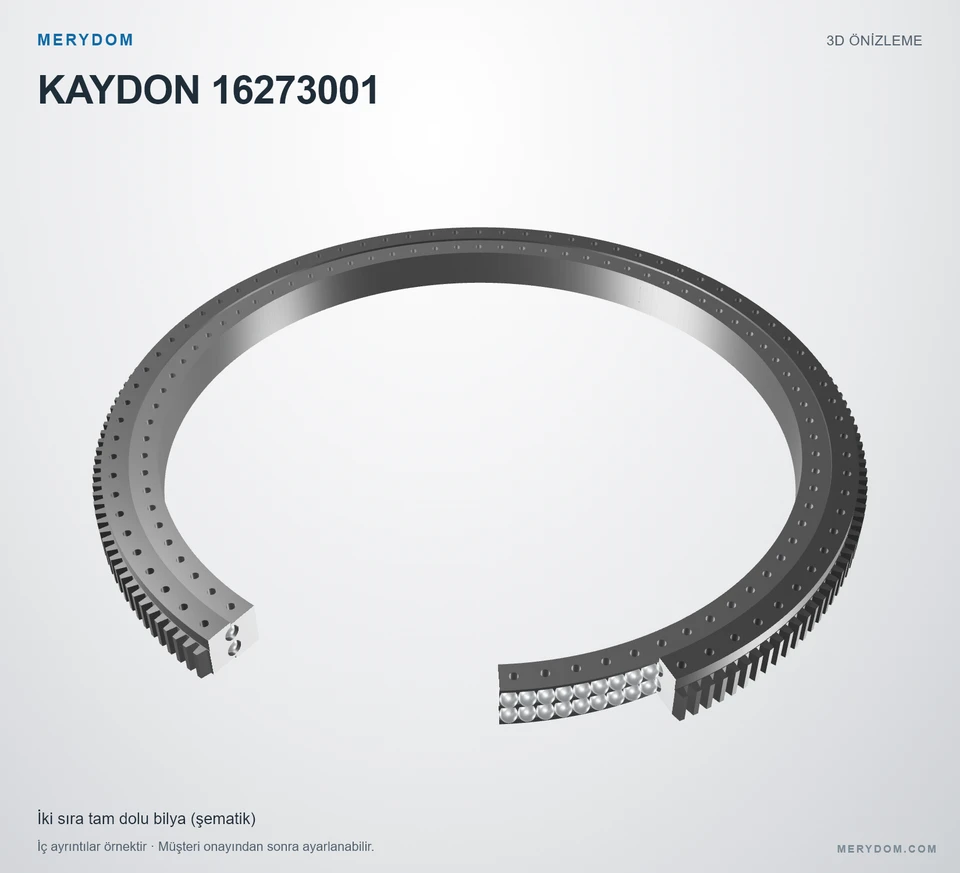

Yuvarlanma elemanı düzeni: İki sıra tam dolu bilya
Katalog 390, s85: her biri azami sayıda bilya içeren iki yuvarlanma yolu. Bilya boyutu, sayısı ve iç boşluklar şematiktir.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16273001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16273001.
- Overall OD (Do)
- 180.000 in
- Overall ID (di)
- 150.000 in
- Toplam yükseklik
- 10.625 in
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 80 / 80 dış / iç
- Rulman tasarımı
- Sekiz nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

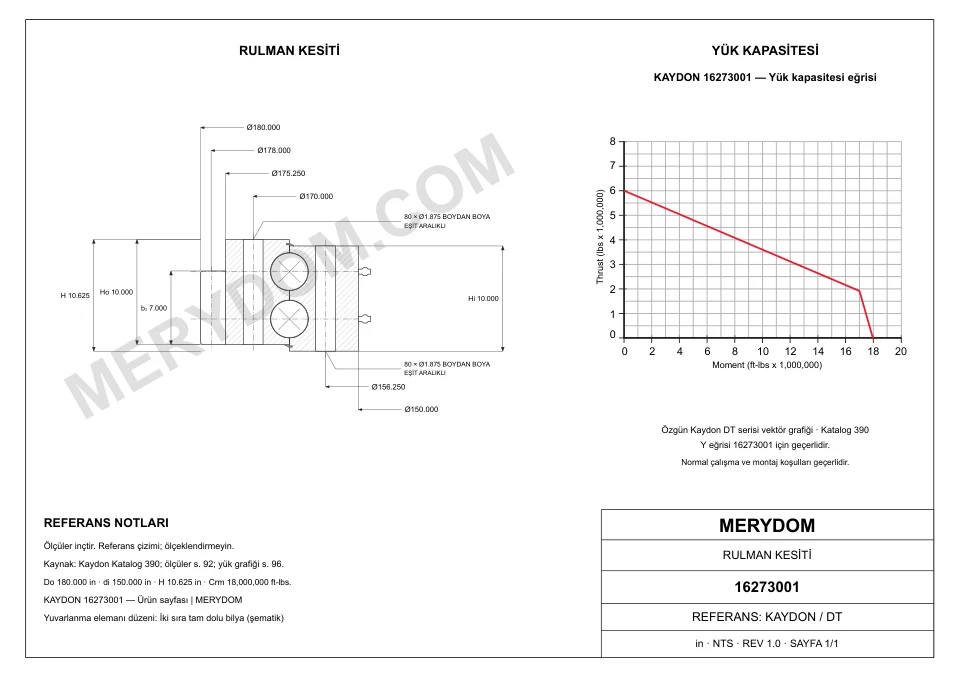

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

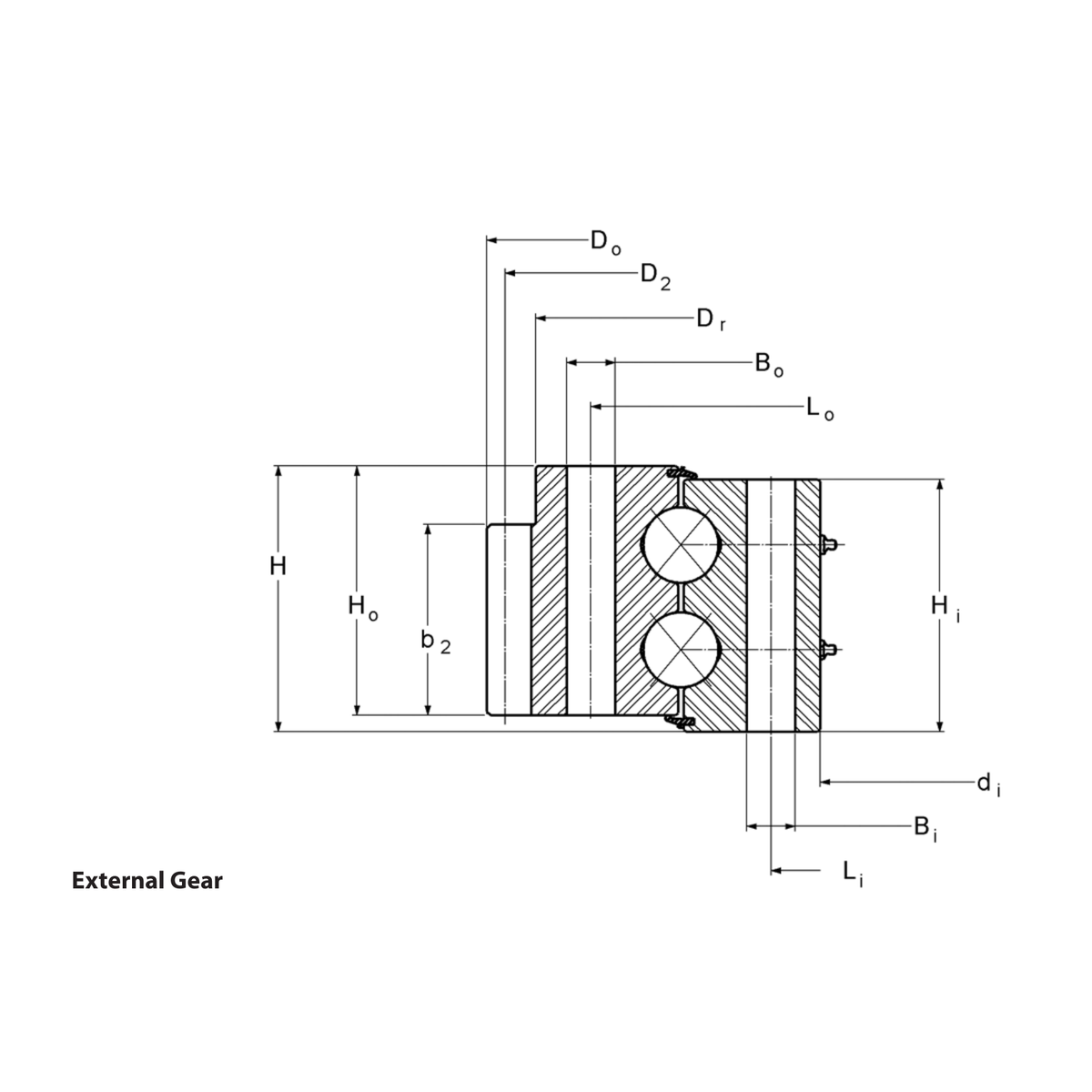

Boyutlar
- Toplam dış çap (Do)
- 180.000 inyaklaşık 4 572 mm
- Toplam iç çap (di)
- 150.000 inyaklaşık 3 810 mm
- Dış bilezik gövde dış çapı (Dr)
- 175.250 inyaklaşık 4 451,4 mm
- Toplam yükseklik (H)
- 10.625 inyaklaşık 269,88 mm
- Montaj ağırlığı (G)
- 22100 lbyaklaşık 10 024,391 kg
- İç bilezik yüksekliği (Hi)
- 10.000 inyaklaşık 254 mm
- Dış bilezik yüksekliği (Ho)
- 10.000 inyaklaşık 254 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 170.000 inyaklaşık 4 318 mm
- İç bilezik cıvata dairesi (Li)
- 156.250 inyaklaşık 3 968,8 mm
Dişli
- Dişli hatve çapı (D2)
- 178.000 inyaklaşık 4 521 mm
- Diametral adım (Pd)
- 1
- Diş sayısı (z2)
- 178
- Katalogdaki diş genişliği (b2)
- 7.000 inyaklaşık 178 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16273001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16273001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16273001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Dt Seri |
| Referans model | 16273001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Sekiz nokta temaslı bilyalı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 180.000 inyaklaşık 4 572 mm |
| Toplam iç çap (di) | 150.000 inyaklaşık 3 810 mm |
| Toplam yükseklik (H) | 10.625 inyaklaşık 269,88 mm |
| İç bilezik yüksekliği (Hi) | 10.000 inyaklaşık 254 mm |
| Dış bilezik yüksekliği (Ho) | 10.000 inyaklaşık 254 mm |
| Dış bilezik gövde dış çapı (Dr) | 175.250 inyaklaşık 4 451,4 mm |
| Dış bilezik cıvata dairesi (Lo) | 170.000 inyaklaşık 4 318 mm |
| İç bilezik cıvata dairesi (Li) | 156.250 inyaklaşık 3 968,8 mm |
| Dişli hatve çapı (D2) | 178.000 inyaklaşık 4 521 mm |
| Montaj ağırlığı (G) | 22100 lbyaklaşık 10 024,391 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 129080 lbfyaklaşık 574,18 kN |
| Moment yük kapasitesi (Crm) | 18000000 ft·lbfyaklaşık 24 404,72 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 80 delik · 1.875 |
| İç bilezik cıvata delikleri (ni) | 80 delik · 1.875 |
| Dişli | |
| Hatve sistemi | DP |
| Kaynak diametral adımı (Pd) | 1 DP |
| Eşdeğer modül (derived reference only) (m) | 25.4 mm |
| Diş sayısı (z2) | 178 |
| Katalogdaki diş genişliği (b2) | 7.000 inyaklaşık 178 mm |
| Profil kaydırma katsayısı (x2) | 0 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

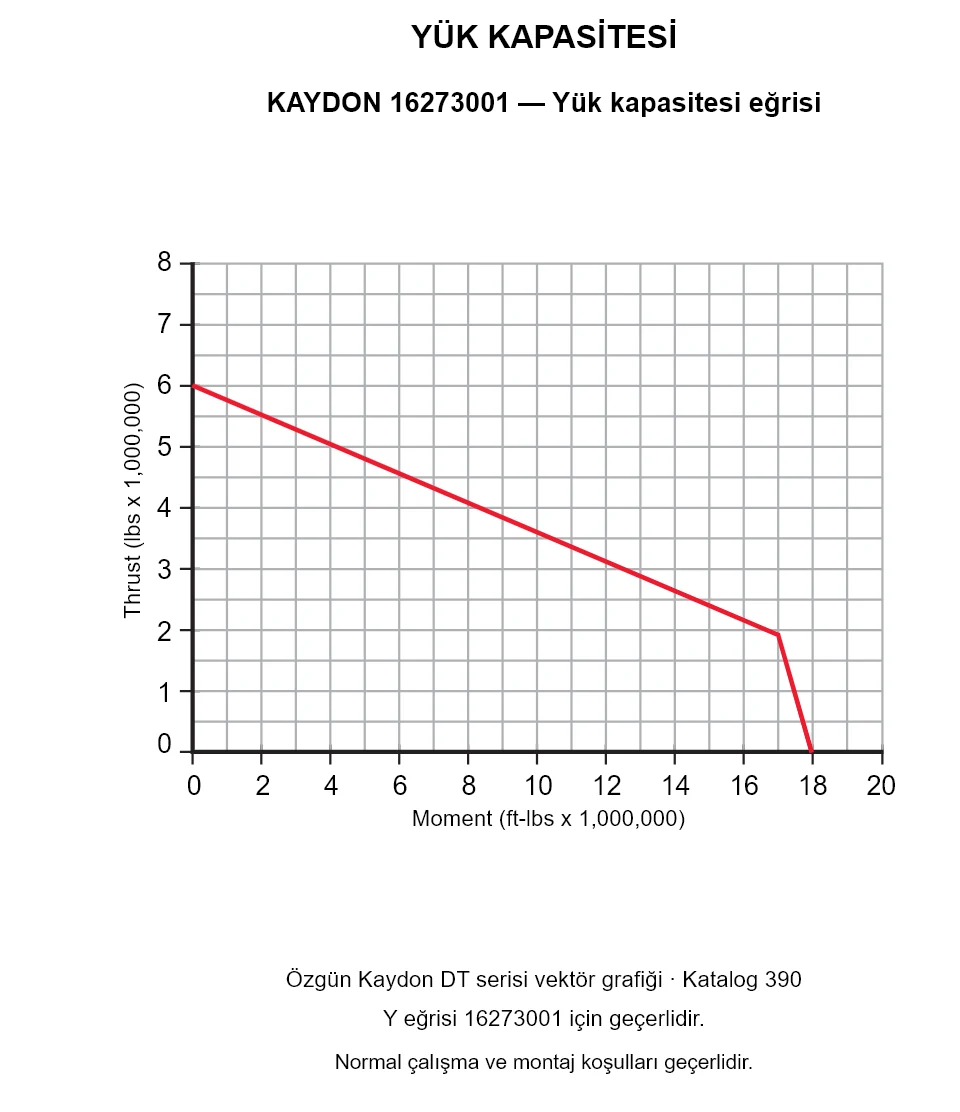

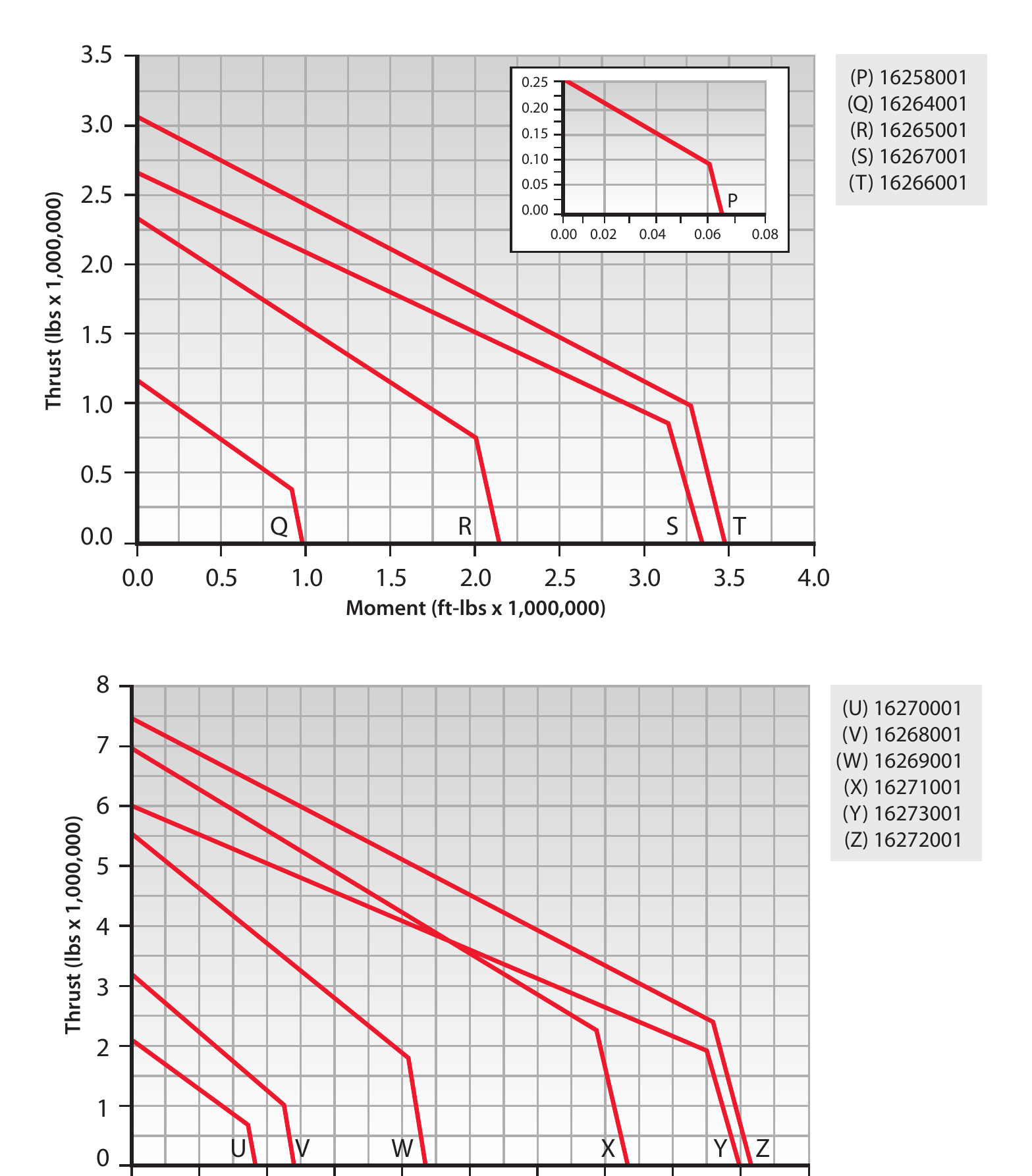

KAYDON 16273001 — Yük kapasitesi eğrisi
KAYDON 16273001 — Yük kapasitesi eğrisi
KAYDON 16273001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon 16273001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
