Intercambiabilidade certificada
- Designação de modelo e envelope de instalação correspondentes
- Interfaces de furos e círculos de parafusos revisadas
- Engrenagem correspondente à configuração de referência

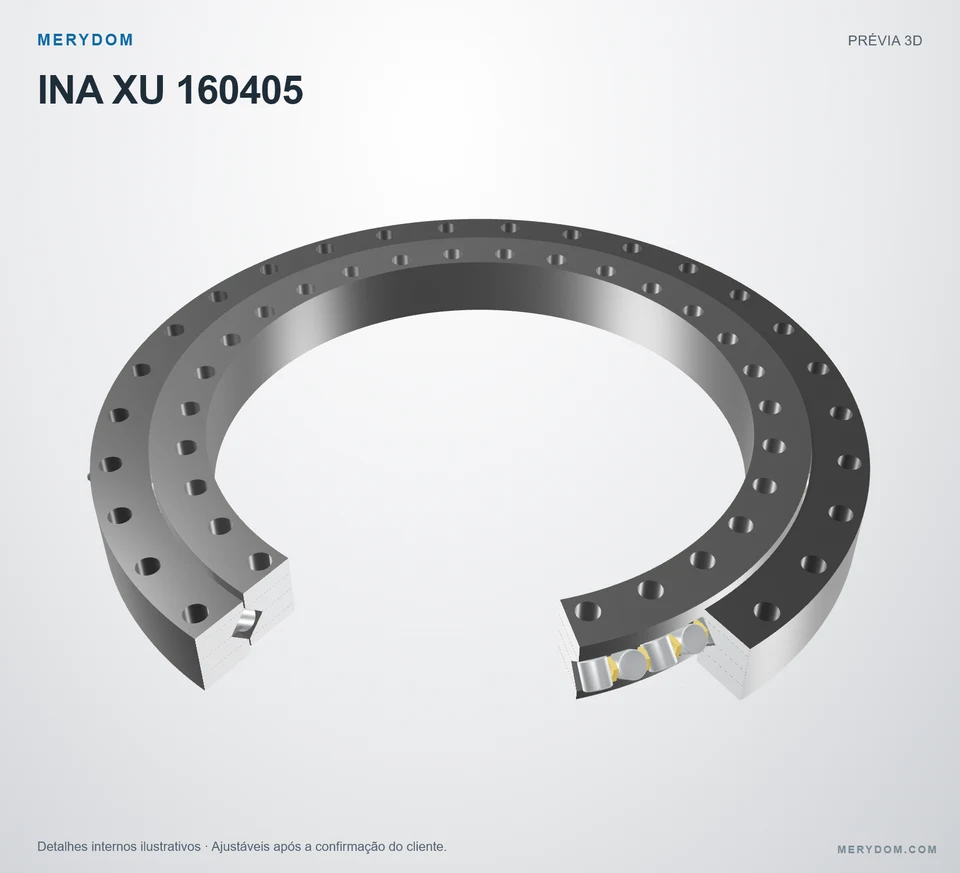

Rolamento de giro de substituição para INA XU 160405
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com INA XU 160405. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: INA XU 160405. Série: Xu. Estrutura do rolamento: Rolos cruzados. Configuração da engrenagem: Sem engrenagem.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
XU 160405
Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com INA XU 160405.
- Overall OD (Do)
- 474 mm
- Overall ID (di)
- 336 mm
- Altura total
- 46 mm
- Configuração da engrenagem
- Sem engrenagem
- Furos de montagem
- 30 / 30 externo / interno
- Projeto do rolamento
- Rolos cruzados
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

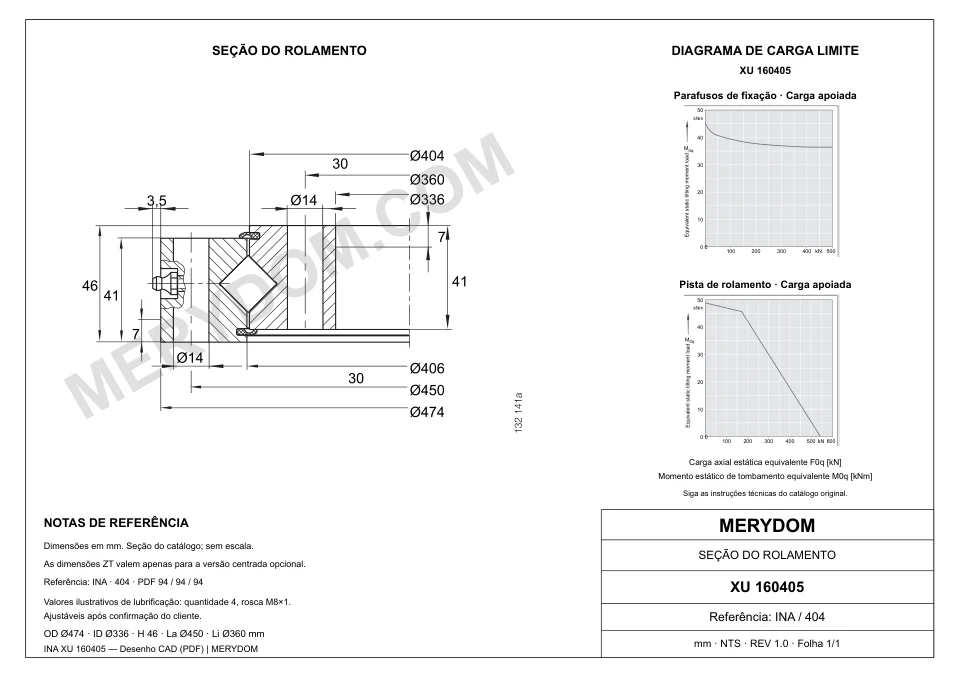

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Massaa (Massaa)
- 25 kg
- Diâmetro externo total (Da)
- 474 mm
- Diâmetro de centragem externo (DaZT)
- 472 mm
- Diâmetro interno total (di)
- 336 mm
- Diâmetro de centragem interno (diZT)
- 338 mm
- Diâmetro de catálogo Di (Di)
- 406 mm
- Diâmetro de catálogo da (da)
- 404 mm
- Altura total (H)
- 46 mm
- Altura interna (h)
- 41 mm
- Comprimento de centragem externa (T)
- 7 mm
- Comprimento de centragem interna (t)
- 7 mm
- Dimensão máxima u (u)
- 3,5 mm
Montagem
- Círculo de parafusos do anel externo (La)
- 450 mm
- Círculo de parafusos do anel interno (Li)
- 360 mm
- Furos de montagem do anel externo (na)
- 30
- Furos de montagem do anel interno (ni)
- 30
- Diâmetro comum dos furos de montagem (dB)
- 14 mm
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro INA XU 160405
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | XU 160405 |
| Certificado como intercambiável com | INA XU 160405 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | INA |
| Série | Xu Série |
| Modelo de referência | XU 160405 |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Rolos cruzados |
| Configuração da engrenagem | Sem engrenagem |
| Dimensões | |
| Massaa (Massaa) | 25 kg |
| Diâmetro externo total (Da) | 474 mm |
| Diâmetro de centragem externo (DaZT) | 472 mm |
| Diâmetro interno total (di) | 336 mm |
| Diâmetro de centragem interno (diZT) | 338 mm |
| Diâmetro de catálogo Di (Di) | 406 mm |
| Diâmetro de catálogo da (da) | 404 mm |
| Altura total (H) | 46 mm |
| Altura interna (h) | 41 mm |
| Comprimento de centragem externa (T) | 7 mm |
| Comprimento de centragem interna (t) | 7 mm |
| Dimensão máxima u (u) | 3,5 mm |
| Montagem | |
| Círculo de parafusos do anel externo (La) | 450 mm |
| Círculo de parafusos do anel interno (Li) | 360 mm |
| Furos de montagem do anel externo (na) | 30 |
| Furos de montagem do anel interno (ni) | 30 |
| Diâmetro comum dos furos de montagem (dB) | 14 mm |
| Capacidades | |
| Capacidade básica de carga radial dinâmica (Cr) | 172 kN |
| Capacidade básica de carga radial estática (C0r) | 270 kN |
| Pré-carga (Pré-carga) | 0 incl. 0,02 mm |
| Carga radial máxima admissível (Fr perm) | 123,9 kN |
| Capacidade básica de carga axial dinâmica (Ca) | 270 kN |
| Capacidade básica de carga axial estática (C0a) | 550 kN |
| Folga radial (Folga radial) | Clearance-free mm |
| Folga axial de inclinação (Folga axial de inclinação) | Clearance-free mm |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.
CAPACIDADE DE CARGA DA SÉRIE

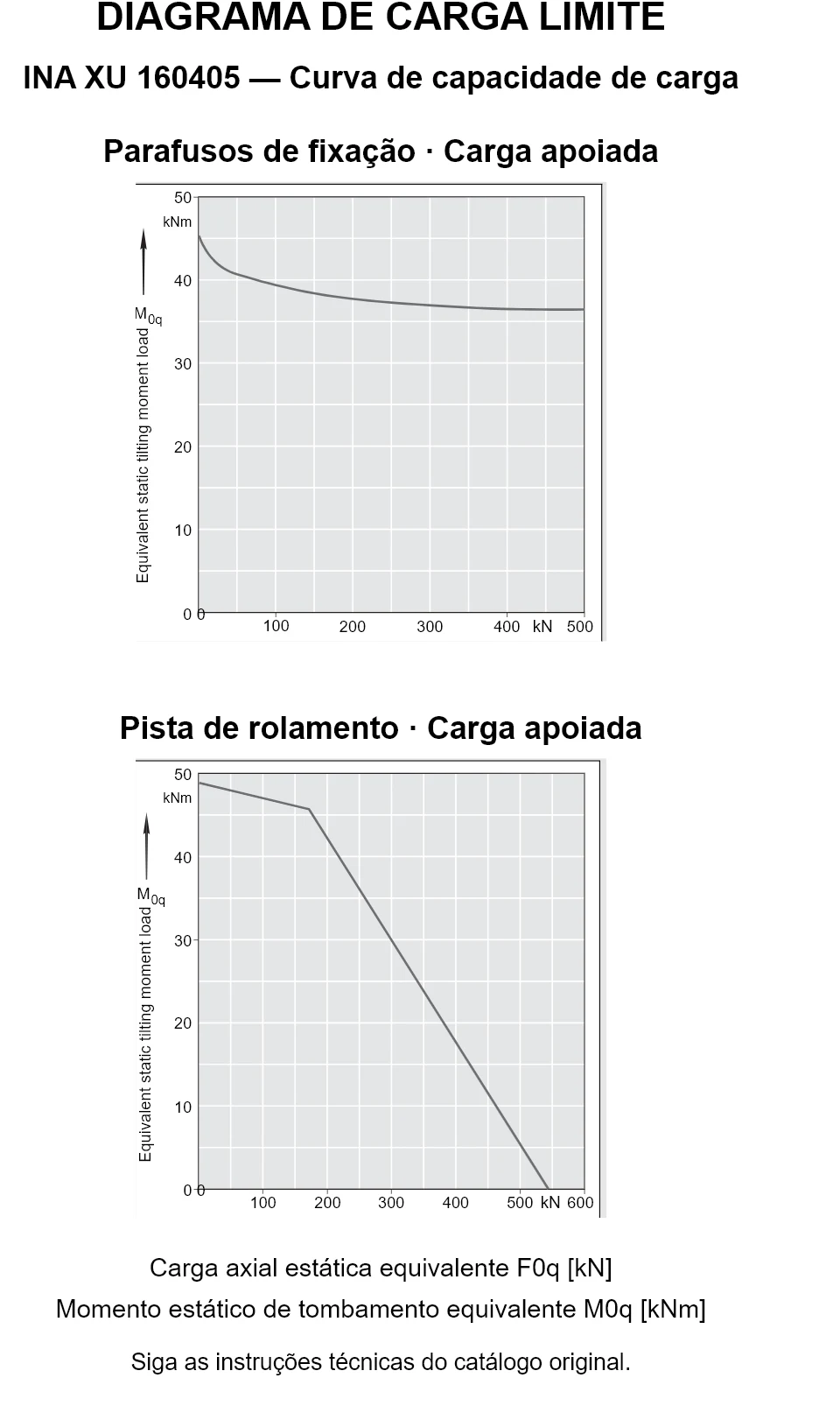

Gráfico de capacidade de carga da série Xu
Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para INA XU 160405
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
SUPORTE A SUBSTITUTOS MERYDOM
Solicitar preço e prazoPronto para confirmar preço, prazo e aplicação?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model XU 160405.
