Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni
INA XU 160405 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA XU 160405. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: INA XU 160405. Seri: Xu. Rulman yapısı: Çapraz makaralı. Dişli düzeni: Dişlisiz.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
XU 160405
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA XU 160405.
- Overall OD (Do)
- 474 mm
- Overall ID (di)
- 336 mm
- Toplam yükseklik
- 46 mm
- Dişli düzeni
- Dişlisiz
- Montaj delikleri
- 30 / 30 dış / iç
- Rulman tasarımı
- Çapraz makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

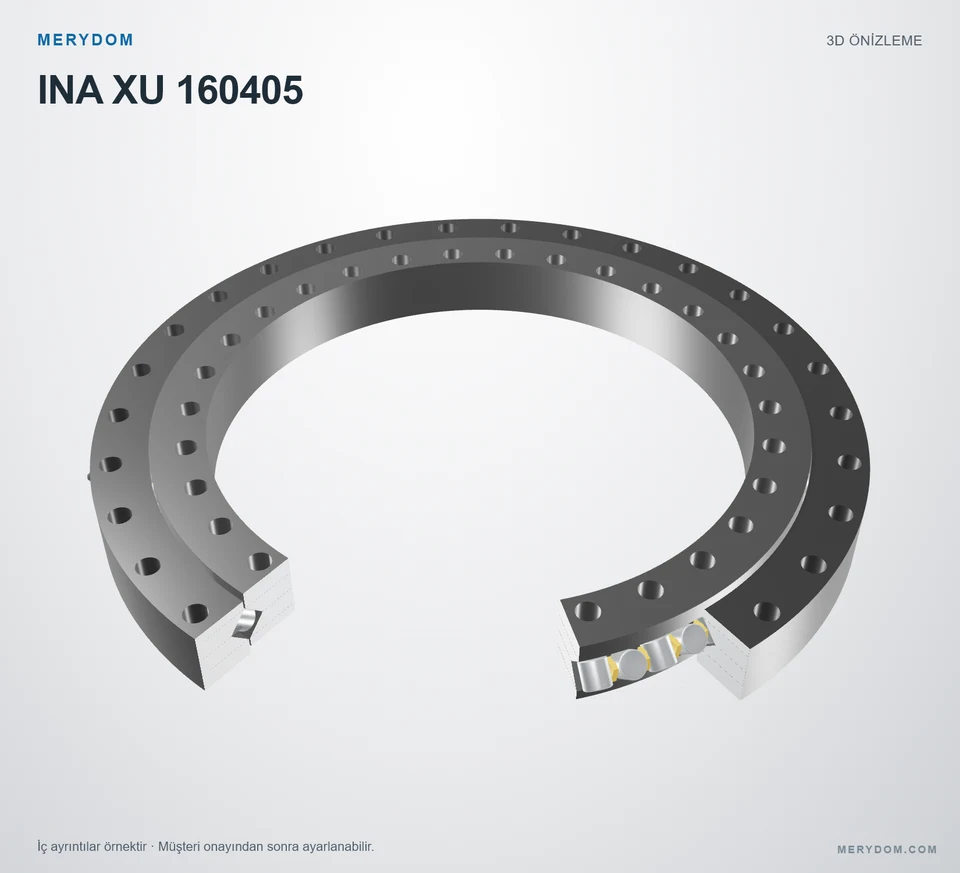

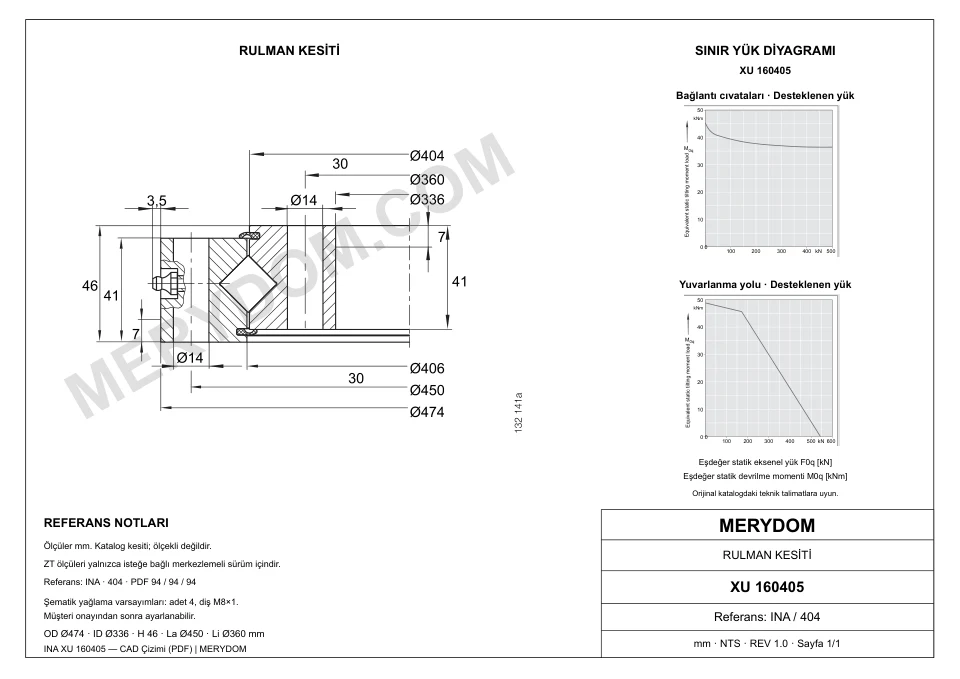

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (Kütle)
- 25 kg
- Toplam dış çap (Da)
- 474 mm
- Dış merkezleme çapı (DaZT)
- 472 mm
- Toplam iç çap (di)
- 336 mm
- İç merkezleme çapı (diZT)
- 338 mm
- Katalog çapı Di (Di)
- 406 mm
- Katalog çapı da (da)
- 404 mm
- Toplam yükseklik (H)
- 46 mm
- İç yükseklik (h)
- 41 mm
- Dış merkezleme uzunluğu (T)
- 7 mm
- İç merkezleme uzunluğu (t)
- 7 mm
- Azami ölçü u (u)
- 3,5 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 450 mm
- İç bilezik cıvata dairesi (Li)
- 360 mm
- Dış bilezik montaj deliği sayısı (na)
- 30
- İç bilezik montaj deliği sayısı (ni)
- 30
- Ortak montaj deliği çapı (dB)
- 14 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtINA XU 160405 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | XU 160405 |
| Şununla değiştirilebilirliği sertifikalı | INA XU 160405 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | INA |
| Seri | Xu Seri |
| Referans model | XU 160405 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Çapraz makaralı |
| Dişli düzeni | Dişlisiz |
| Boyutlar | |
| Kütle (Kütle) | 25 kg |
| Toplam dış çap (Da) | 474 mm |
| Dış merkezleme çapı (DaZT) | 472 mm |
| Toplam iç çap (di) | 336 mm |
| İç merkezleme çapı (diZT) | 338 mm |
| Katalog çapı Di (Di) | 406 mm |
| Katalog çapı da (da) | 404 mm |
| Toplam yükseklik (H) | 46 mm |
| İç yükseklik (h) | 41 mm |
| Dış merkezleme uzunluğu (T) | 7 mm |
| İç merkezleme uzunluğu (t) | 7 mm |
| Azami ölçü u (u) | 3,5 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 450 mm |
| İç bilezik cıvata dairesi (Li) | 360 mm |
| Dış bilezik montaj deliği sayısı (na) | 30 |
| İç bilezik montaj deliği sayısı (ni) | 30 |
| Ortak montaj deliği çapı (dB) | 14 mm |
| Yük değerleri | |
| Temel dinamik radyal yük kapasitesi (Cr) | 172 kN |
| Temel statik radyal yük kapasitesi (C0r) | 270 kN |
| Ön yük (Ön yük) | 0 incl. 0,02 mm |
| İzin verilen azami radyal yük (Fr perm) | 123,9 kN |
| Temel dinamik eksenel yük kapasitesi (Ca) | 270 kN |
| Temel statik eksenel yük kapasitesi (C0a) | 550 kN |
| Radyal boşluk (Radyal boşluk) | Clearance-free mm |
| Eksenel devrilme boşluğu (Eksenel devrilme boşluğu) | Clearance-free mm |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

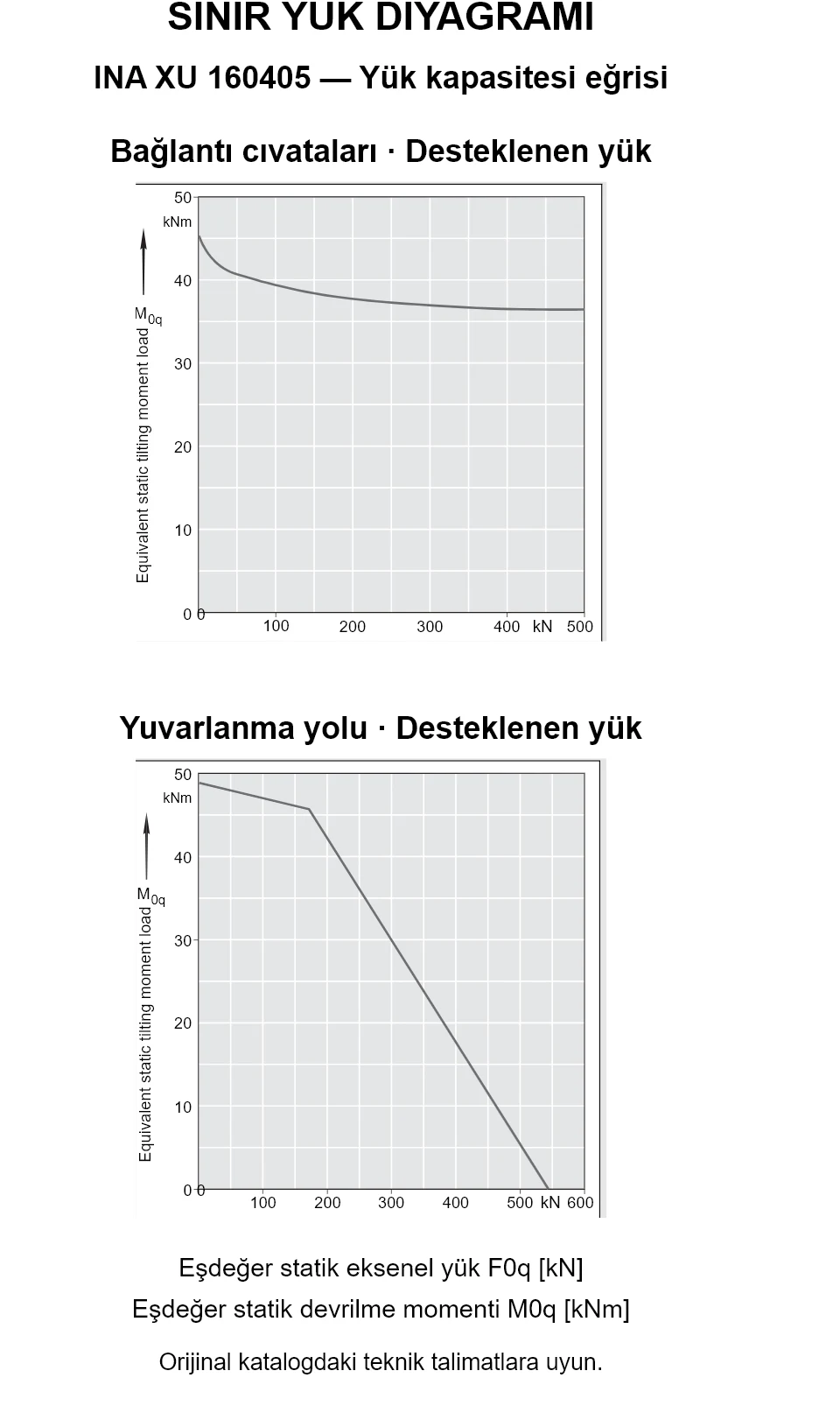

SERİ YÜK KAPASİTESİ
Xu Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
INA XU 160405 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
MERYDOM MUADİL DESTEĞİ
Fiyat ve teslimat isteFiyat, teslimat ve uygulama onayına hazır mısınız?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model XU 160405.
